Skillet Lifter 컨베이어 솔루션
Omron
- 안전 라이트 커튼의 다양한 기능으로 스칼렛 리프트 애플리케이션의 안전을 보장한다.
소개
자동차 산업에서 Skillet Lifter(스킬렛 리프터)로 알려진 대형 플랫폼은 조립, 용접 및 전기와 같은 부가가치 프로세스가 수행되는 동안 생산 라인을 따라 미완성 차량과 같은 재공품(WIP) 제품을 이송한다. 이러한 프로세스를 수행하는 사람들은 종종 Skillet에 올라타 WIP 제품과 함께 각자의 작업을 완료해야 한다.
스킬렛이 프로세스에서 다른 프로세스로 이송될 때 종종 가속되거나 다음 프로세스로 운송하기 위해 엘리베이터에 올린다. 사람이 스킬렛에 너무 오래 머무르거나 가속되는(또한 수직으로 움직일 수도 있는) 위험 영역에 들어가면 심각한 부상을 입을 수 있다. 이러한 이유로 자동차 제조업체는 특정 지점을 지나서 스킬렛에 계속 타는 사람이 없도록 하는 것이 중요하다.
이 기사는 일반적인 스킬렛 셔틀 안전 조치의 한계에 대해 설명하고 Omron F3SG-SR 안전 라이트 커튼과 관련된 새롭고 개선된 솔루션을 설명한다.
경제성과 신뢰성 간의 격차 해소
스킬렛과 WIP 제품의 복잡한 모양 때문에 사람과 작업물을 구별하는 것이 어렵고 신뢰할 수 없다. 이로 인해 심각한 부상이 발생할 수 있는 여지가 생겨 고객이 비전 또는 열 기반 안전 시스템을 추구하게 된다.
불행히도 이러한 장치는 기존 안전 장치보다 훨씬 더 비싸고 통합 및 유지 관리가 어렵다. 라이트 커튼과 같은 기존 안전 장치의 경제성과 고급 머신 비전 또는 열 감지의 신뢰성을 결합한 솔루션이 필요한 상황이다.

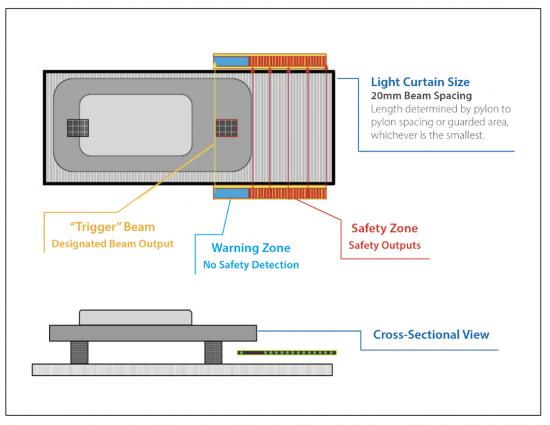

Omron과 다재 다능한 F3SG-SR 안전 라이트 커튼을 고려해보자. F3SG-SR의 경고 빔과 모니터링되지 않는 블랭킹 기능을 사용하면 스킬렛이 가속/상승하기 전에 작업자가 스킬렛에서 내렸는지 확인하는 간단하면서도 효과적인 솔루션을 얻을 수 있다. 라이트 커튼의 첫 번째 빔은 비안전 "트리거 빔"으로 구성되고 그 뒤에 경고 영역이 표시된다. 철탑의 앞쪽 가장자리가 감지되면 스킬렛에 예기치 않은 물체가 남지 않도록 안전 영역이 활성화된다 (아래 그래픽 참조).
F3SG-SR 안전 라이트 커튼의 장점
F3SG-SR은 정렬을 단순화하고 설치 비용을 줄이며 진단을 개선하도록 설계되었다. 오늘날 제조업체가 세계화 및 유연한 생산과 관련된 문제에 직면함에 따라 많은 응용 분야에 보다 다양하면서도 표준화된 라이트 커튼 제품군이 필요하다. F3SG-SR은 모든 설계 및 유지 관리 요구 사항에 걸쳐 광범위한 기능을 제공하여 제조업체가 최첨단 안전 시스템을 보다 쉽게 구축할 수 있도록 지원한다.
모든 기계에 완벽하게 맞도록 하고 추가 보호 조치가 필요하지 않도록 특별히 주의를 기울였다. F3SG-SR은 40mm 증분의 유연한 높이 모델 외에도 직렬 연결 또는 U자형 연결 시 라이트 커튼 조인트에 자주 존재하는 데드 스페이스를 없애 준다.
F3SG-SR 사이징 고려 사항
스킬렛 리프터 솔루션의 핵심은 올바른 라이트 커튼 크기이다. 고려해야 할 두 가지 중요한 요소는 라이트 커튼을 활성화하고 통과하는 파일론의 길이와 라이트 커튼 자체의 전체 길이이다.

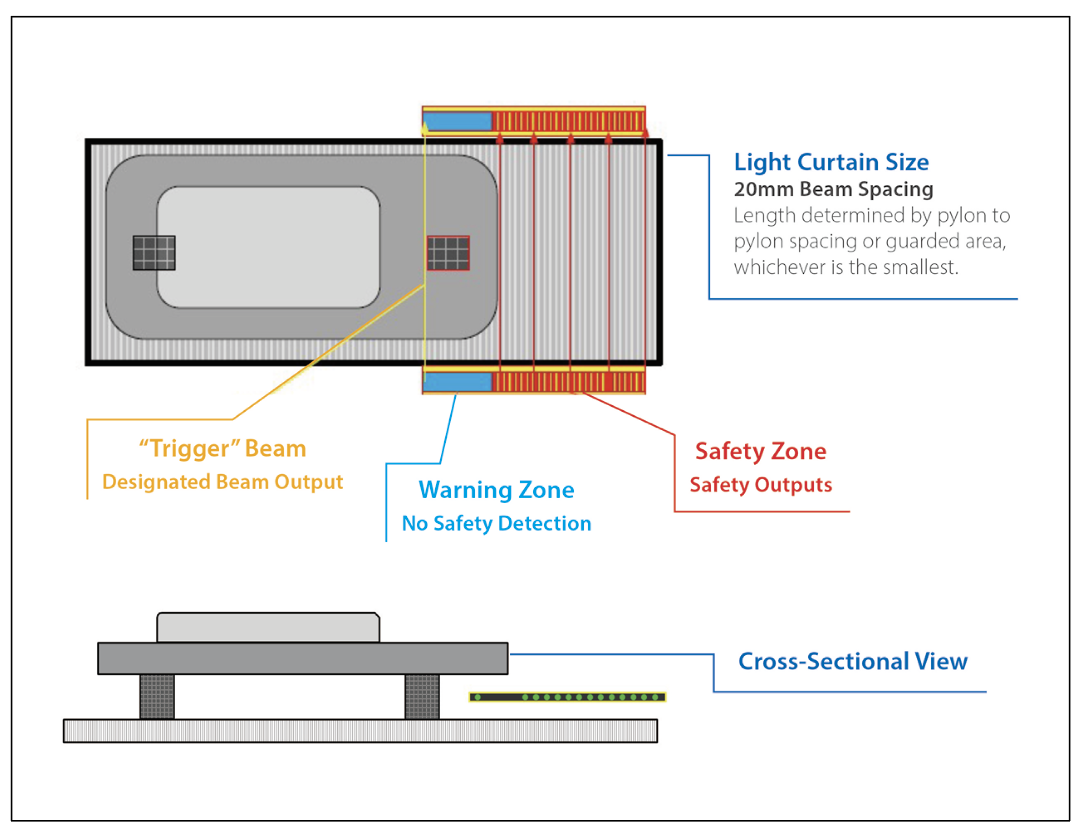

1. 라이트 커튼을 활성화하고 통과하는 파일론의 길이와 관련하여 경고 영역의 길이(그래픽에서 파란색으로 표시)와 플로팅 블랭킹 빔의 수는 이 파일론의 길이에 맞게 구성된다. 예를 들어 주탑의 길이가 약 200mm이고 손 감지형 커튼을 사용하는 경우(20mm 빔 간격) 경고 구역과 플로팅 블랭킹 빔 수에 대해 10개의 빔을 설정해야 한다.
2. 라이트 커튼의 전체 길이는 철탑 사이의 거리 또는 보호된 영역의 길이(둘 중 더 작은 쪽)에 의해 결정되야 한다. 이렇게 하면 솔루션의 형상이 올바르게 작동하고 모든 장애물(pylon 외에)이 감지된다.
작동 원리, 6단계 작동 방식
지정된 구역을 통과하는 각 철탑의 움직임을 기반으로 안전 구역 시행을 활성화하면 옆에 있더라도 스킬렛을 타는 사람이 감지된다.
1단계

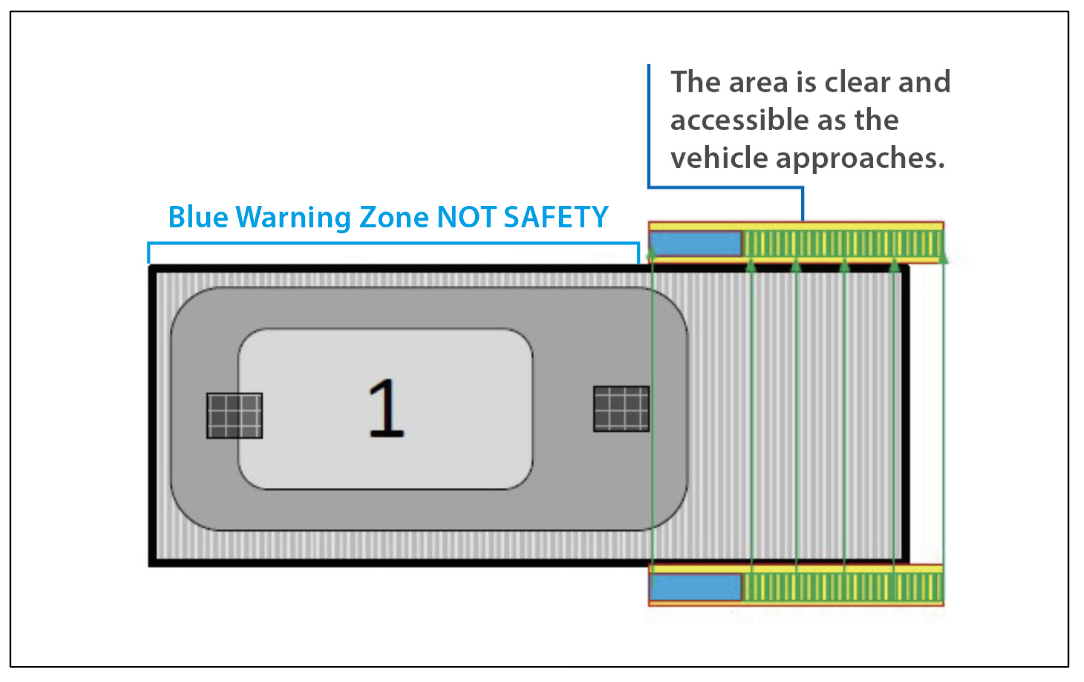

전방 pylon이 트리거 영역에 접근함에 따라 커튼은 10개 빔의 허용 오차로 모니터링한다(모니터링되지 않은 플로팅 블랭킹). 첫 번째 파일런 이전에 빔에 장애물이 있는 경우 시퀀스가 조기에 트리거되고 첫 번째 기둥이 트리거 빔에 도달하면 스킬렛이 중지된다.
2단계

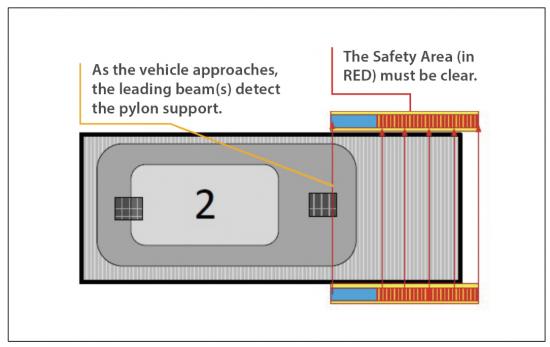

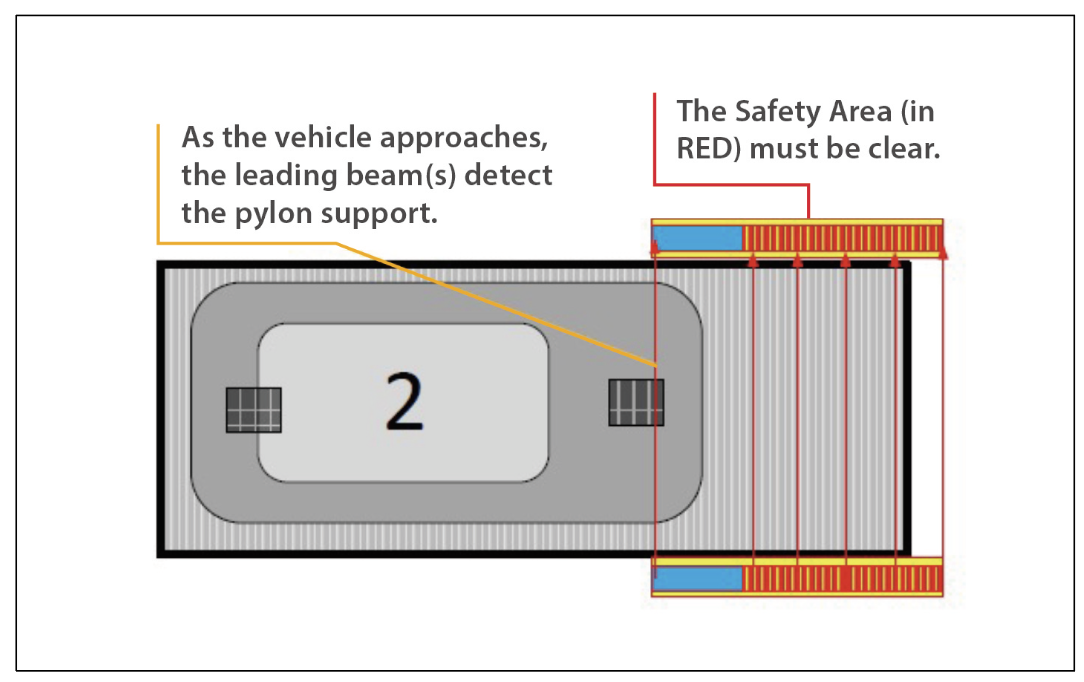

전방 철탑이 방아쇠 빔을 차단하고 커튼을 활성화하여 스킬렛 표면 전면에 장애물이 없도록 한다. 단일 빔이라도 보호 구역에 장애물이 있으면 안전 정지가 발생한다.
3-4단계

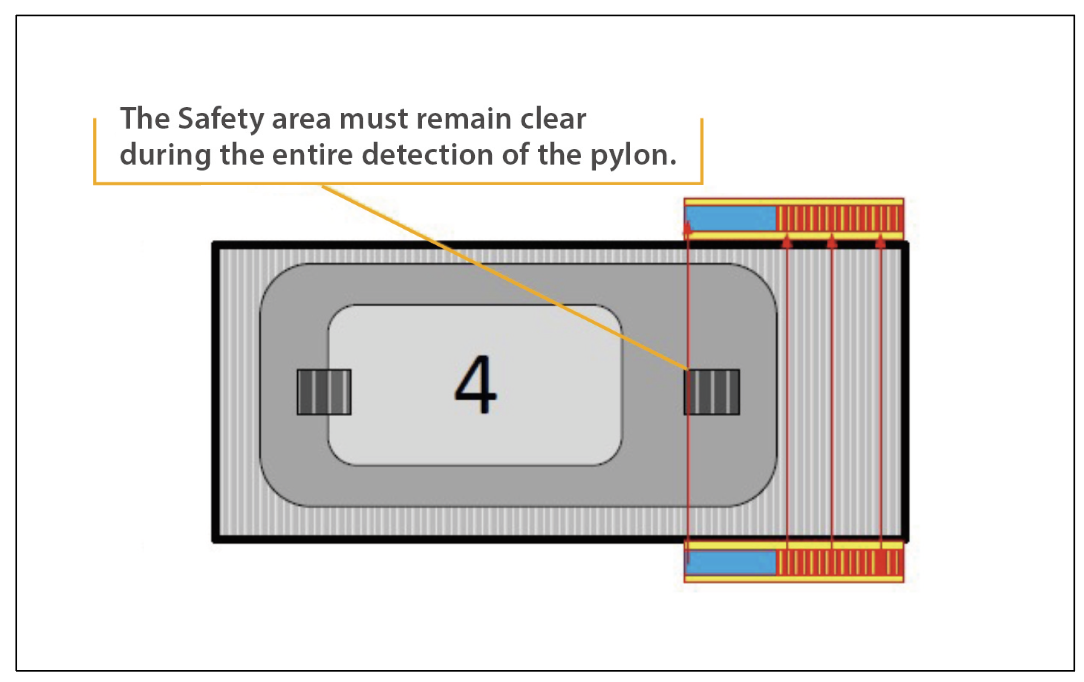

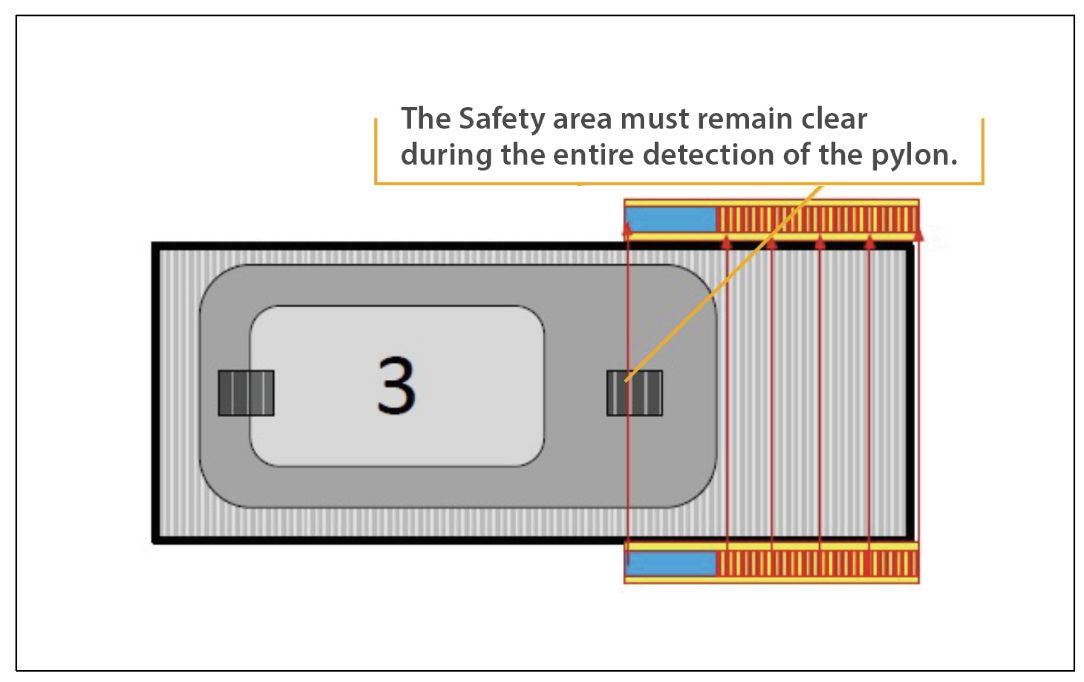

전체 철탑이 방아쇠 빔을 통과할 때 커튼은 모든 유형의 침입에 대해 보호 구역을 계속 모니터링한다.
5단계

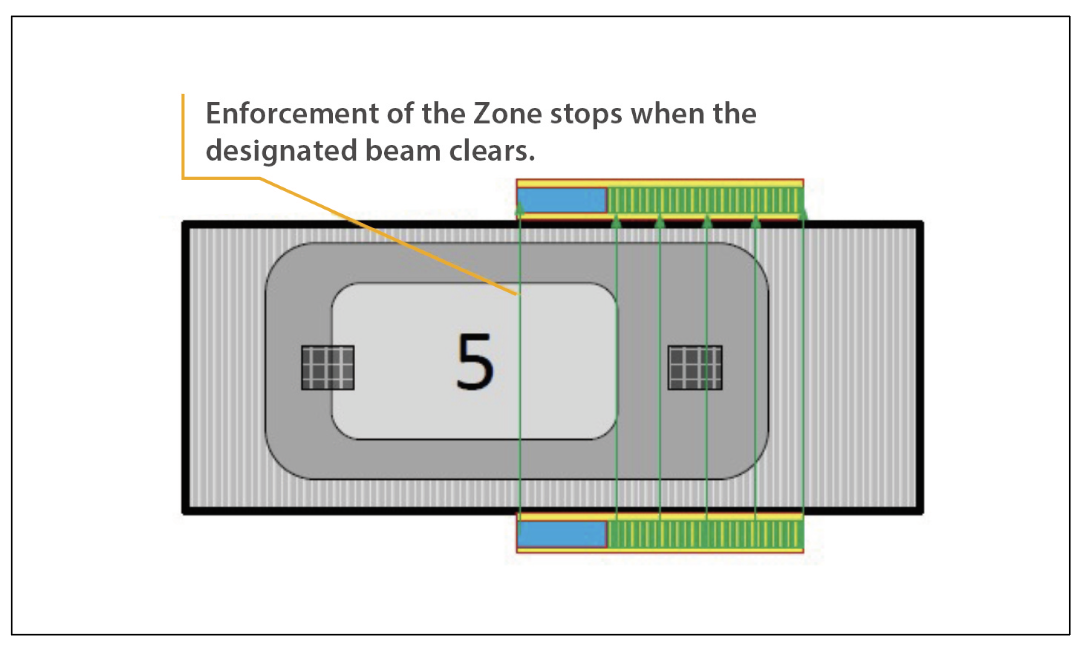

전방 파일론 전체가 방아쇠 빔을 통과하면 보호 구역은 모니터링되지 않은 플로팅 블랭킹 상태로 돌아간다. 이는 물체가 플로팅 블랭킹으로 구성된 빔의 수를 초과하지 않는 한 보호 영역에 들어가고 나갈 수 있음을 의미한다. 이 때 전방 철탑 외에 보호 구역에 품목이 있으면 커튼이 안전 정지 신호를 보낸다.
6단계

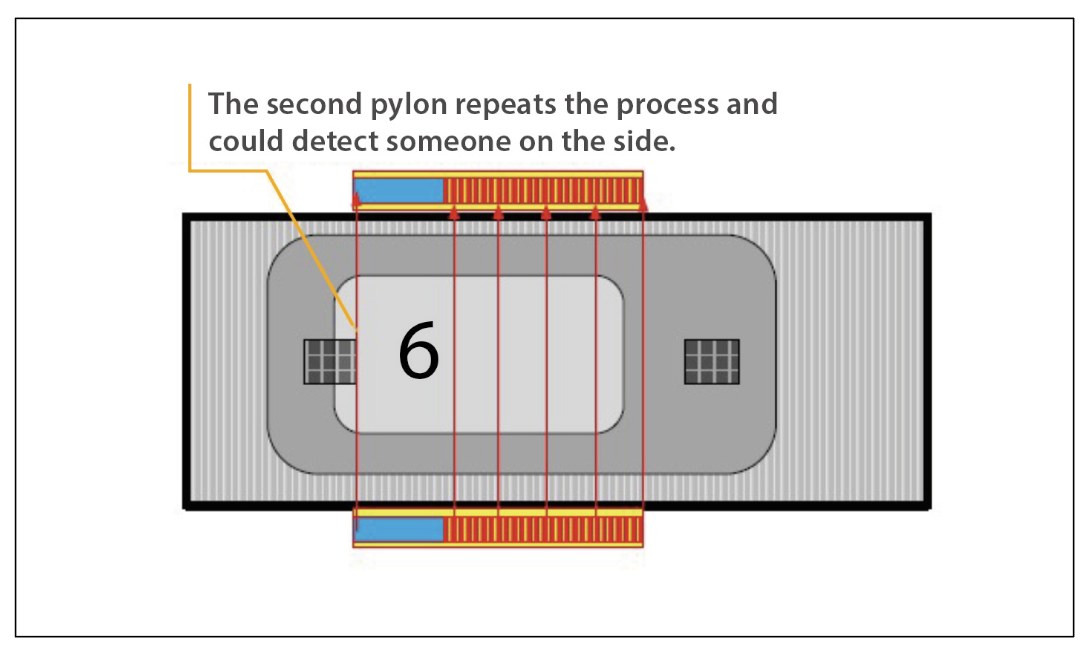

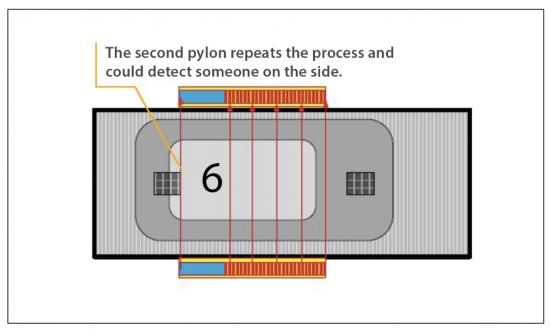

전방 주탑이 보호 구역을 빠져나감에 따라 후방 주탑이 방아쇠 빔에 접근하여 이 과정을 반복한다. 이전에 언급한 크기 조정 고려 사항으로 인해 보호 영역이 활성화되어 두 파일론 사이에 예기치 않은 장애물이 없도록 한다.
요약
Omron 스킬렛 리프터 컨베이어 솔루션은 F3SG-SR 안전 라이트 커튼의 다양한 기능을 스마트하게 사용하여 저렴하고 효과적인 방식으로 스킬렛 리프터 애플리케이션의 안전을 보장한다. 라이트 커튼의 경고 빔과 모니터링되지 않는 블랭킹 기능은 적절한 크기 고려 사항과 함께 스킬렛의 두 pylon 사이에 예상치 못한 장애물이 있을 경우 안정적으로 감지할 수 있도록 한다.
