시스템 환경에 따라 균일도와 광량을 자유자재로! 완벽한 Customize를 지원하는 라인스캔 개발

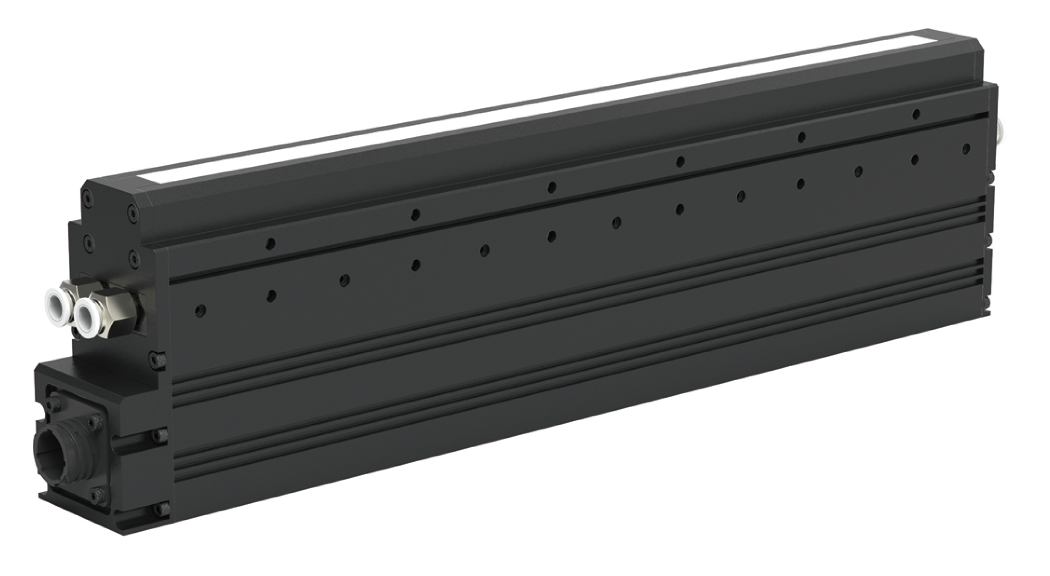

㈜엘브이에스가 사용자 환경에 최적화된 라인스캔 조명 장치인 LV-HLS3 Series를 개발했다. 이 라인스캔 조명 장치는 사용자의 요구 조건에 맞춰 더욱 높은 광량과 좋은 균일도를 제공한다. 라인스캔 조명 장치의 성능 지표는 광량과 균일도라고 말할 수 있다. 물론, 제어 방식도 큰 부분을 차지하고 있지만 라인스캔 카메라는 고속으로 동작하기 때문에 조명 장치의 제어 방식은 PWM 방식이나 Strobe 방식을 적용하기 힘들다. 그래서 대부분 정전류 방식의 제어 방법을 선택하고 있다.
엘브이에스에서 이번에 출시한 신제품인 LV-HLS3 Series는 기존 모델에 비해 우수한 광량과 사용자 환경에 최적화된 균일도를 제공한다.
• 사용자 환경에 최적화된 기능
엘브이에스에서 최적화된 환경을 제공하기 위해 사용한 기능은 Block과 사용자 Calibration이다. 두 가지 기술은 독립적으로 사용할 수도 있으나 두 가지 모두 동시에 사용할 경우 최상의 서비스를 제공받을 수 있다.
대부분의 라인스캔 조명은 출하 단계에서 모든 영역의 밝기 편차를 줄임으로써 안정적인 균일도를 제공한다. 하지만, 이러한 균일도로 동일한 시스템에서 Object를 검출한다 하더라도 취득한 이미지는 사용 환경에 따라 간섭을 받기 때문에 시스템마다 동일한 이미지를 취득할 수 없다.
다시 말해 어떠한 시스템에서는 균일한 광량이 오히려 이미지 검출에 방해가 될 수 있고 시스템 마다 사용 환경을 유동적으로 설정해줘야 한다는 뜻이다.
• 사용자 환경에 따라 사용자가 직접 균일도를 설정할 수 있는 기능을 제공

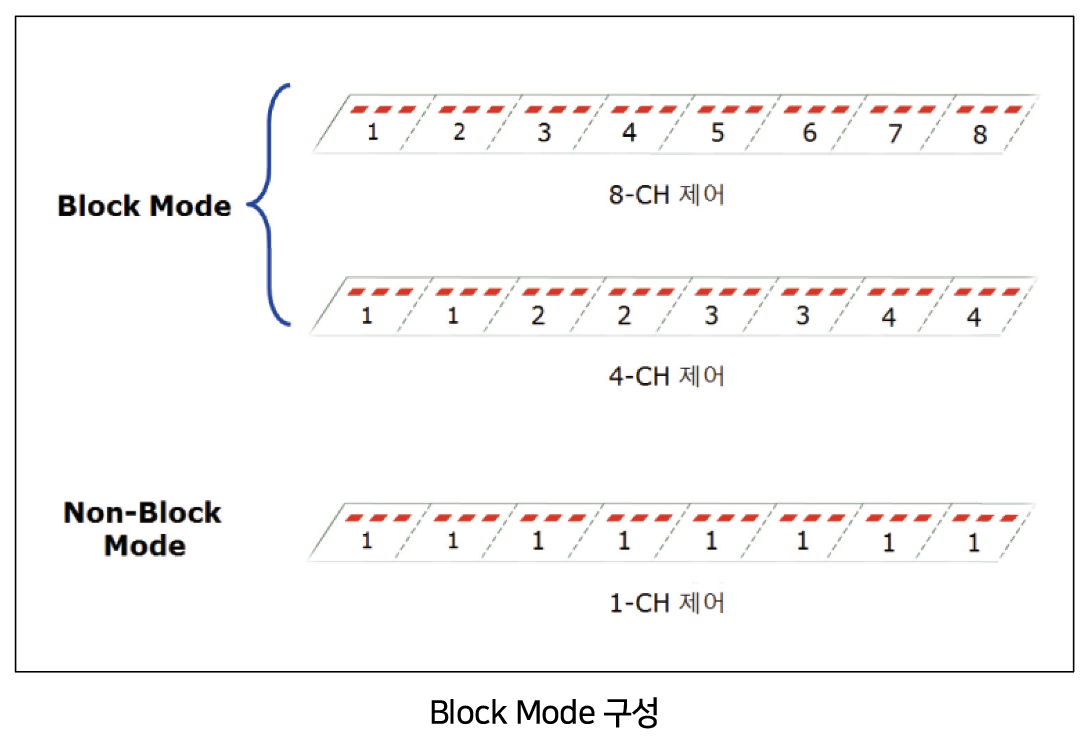

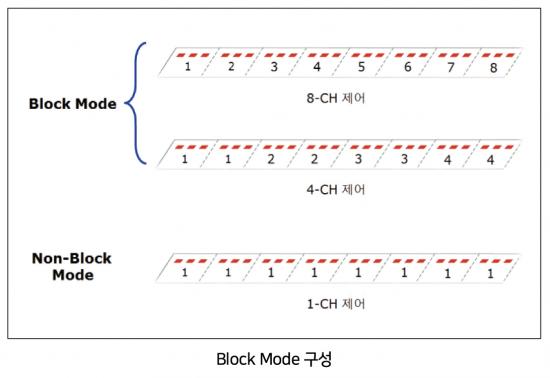

엘브이에스에서 제공하는 Block 기능은 라인스캔 조명의 단일 발광면을 사용자가 원하는 길이(영역)로 분리하여 제어할 수 있는 기능이고 사용자 Calibration은 전체 광량을 재설정하여 사용자가 원하는 광량만큼만 제어할 수 있도록 하는 기술이다.

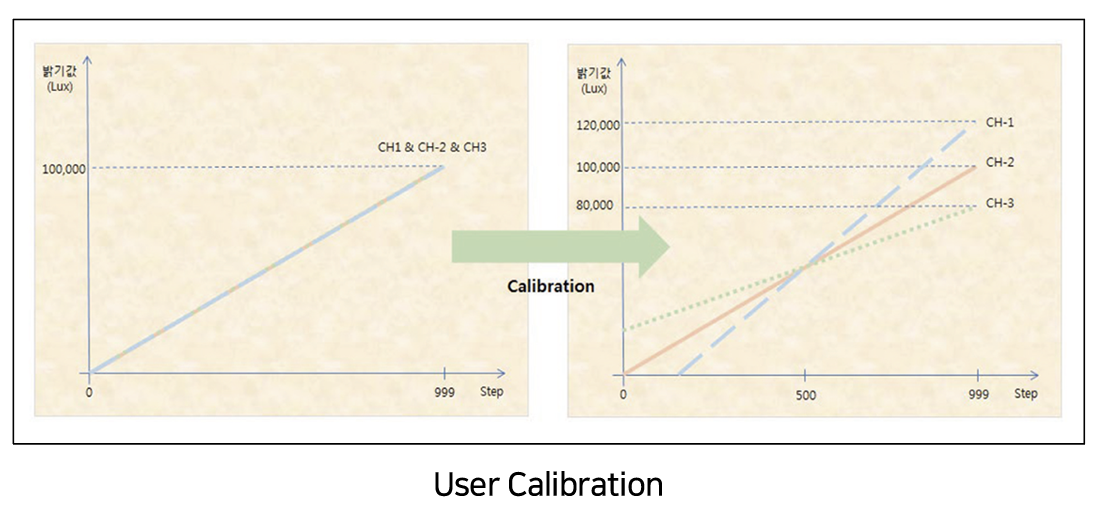

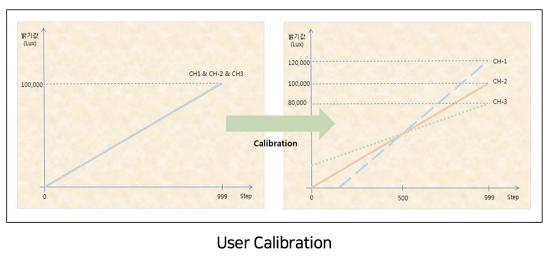

엘브이에스에서 적용한 사용자 Calibration은 어느 특정 Point(밝기 값 레벨)에서의 광량만 균일하게 맞추는 것이 아니라 사용자가 선택한 영역 전체에서의 광량에 대한 Linearity를 제공한다는 뜻이다.
‘Block 기능’과 ‘사용자 Calibration’ 이 두 기술을 혼합하여 사용할 경우 사용자는 원하는 영역(길이)을 원하는 광량으로 자유롭게 설정하여 일정한 균일도가 아닌 사용자가 원하는 형태의 균일도로 라인스캔 조명을 제어할 수 있다. 따라서 사용 환경에 따른 간섭을 보상하여 최적의 이미지를 검출할 수 있도록 한다.
• 온도 상승으로 인해 제품이 파손되는 것을 방지하기 위한 모니터링 시스템 적용
LV-HLS3 Series는 온도를 주기적으로 체크하면서 미리 설정한 온도를 초과하였을 경우 Host에 Alarm을 발생시키고 해당 정보를 전송한다. System Down 기능을 설정하여 System이 자동으로 Down 되어 제품 파손을 방지할 수 있다.
System Down시 조명은 OFF가 되고 밝기제어는 불가능한 상태가 된다. 그리고 System Recovery 기능을 적용하여 사용자가 미리 설정한 온도 이하로 내려갈 경우 System이 자동으로 복구되어 밝기제어가 가능한 상태가 된다.
• 유무선 통신 기능과 Time-Out 기능, Auto-Save 부가 기능을 제공
▶ Time-Out 기능
Time-Out은 외부 통신을 통해 프로토콜을 전송 받았을 경우 잘못 전송되는 Data로 인해 시스템이 다운되는 현상을 방지하기 위한 기능이다. 비정상적인 프로토콜 수신 후 설정한 시간동안 Data가 수신되지 않았을 경우 프로토콜 수신 상태를 Idle 상태로 초기화 시킨다.
▶ Auto-save 기능
장치의 변화를 자체적으로 판별하여 변화가 발생했을 경우 별도의 조작없이 자동으로 설정 값을 저장하는 기능이다. (저장 정보: 채널별 밝기 값, Ethernet 관련 IP 셋팅 값, System Option 정보)
엘브이에스는 고객의 다양한 의견과 요구에 빠르게 대응하여 사용자의 불편을 최소화하는 시스템을 구축, 제공하고 있다. 비전 시스템용 조명에 있어 ‘최상의 빛의 기술’을 공급한다고 자부한다.
㈜엘브이에스
자료 제공: ㈜엘브이에스(www.lvs.co.kr)
