대형 패키지에서 매트릭스 코드와 바코드를 찾아내는 BOOST CXP-12 카메라
Basler
대형 패키지에서 작은 데이터 매트릭스 코드 또는 바코드를 자동으로 찾고 읽는 것은 이미지 처리 시스템에서 매우 어려운 작업이다. 카메라는 외부 포장과 내부 포장재에서 코드 라벨을 찾은 후 암호를 해독하여 물류 프로세스가 원활히 진행되도록 해야 한다. 고해상도 XGS센서(최대 45MP, 글로벌 셔터) 및 CXP-12 인터페이스가 탑재된 Basler boost 카메라는 폭넓은 시야와 짧은 지연 시간 및 높은 데이터 처리량을 통해 이 작업을 효율적으로 해결한다.
물류 애플리케이션

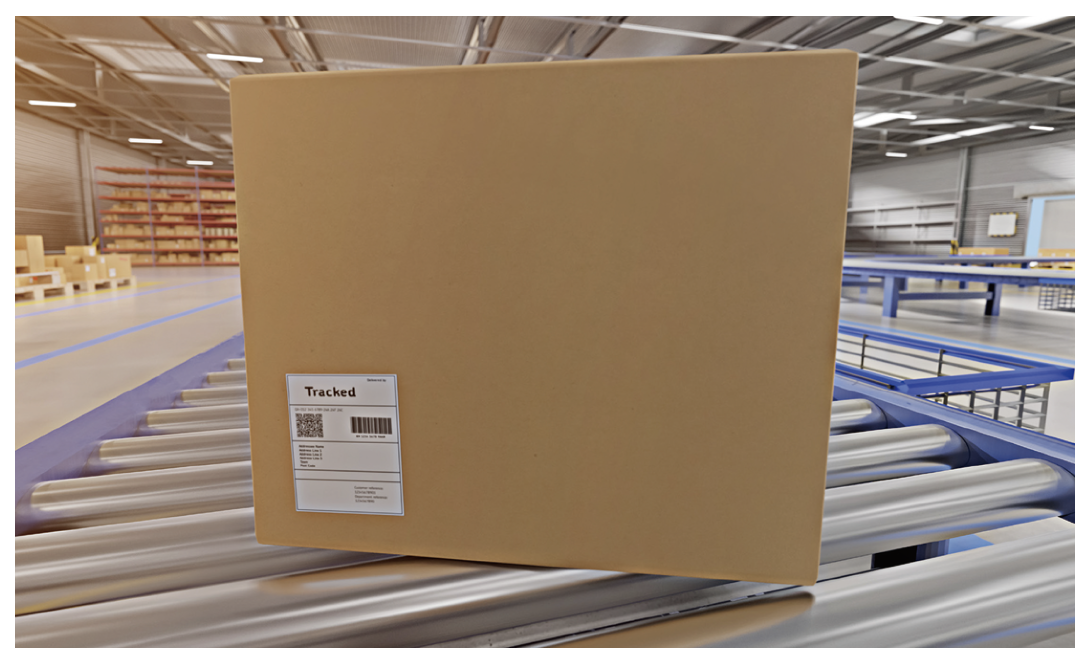

생산, 포장 및 배송 프로세스에서 1D/2D 데이터 매트릭스 코드와 바코드는 산업 프로세스 전반에서 개별 구성요소 또는 배치를 추적하는 데 사용된다. 산업용 카메라는 이러한 코드 라벨을 찾아 해독한다. 패키지에 수많은 코드가 있는 패키지형 팔렛의 경우 추가 코드가 장착된 작은 패키지 코드 검색 작업은 어려울 수 있다. 그 이유 중 하나는 카메라가 감지해야 하는 포장과 캡처의 크기가 다르기 때문이다. 또한 코드는 카메라에 대해 다른 각도로 정렬되어 있다.
솔루션, CXP-12 boost 카메라
대형 패키지를 그 안에 포함된 소형 패키지와 함께 캡처하기 위해서는 onsemi의 XGS 45000 CMOS 센서가 탑재된 CXP-12 boost 카메라가 이상적이다. 예를 들어, 2x1 미터의 넓은 시야와 45 메가픽셀의 높은 센서 해상도를 사용하면 높은 정확도로 큰 패키지를 작은 코드 라벨까지 완벽히 기록할 수 있다. 결과적으로 데이터 매트릭스 코드의 가장 협소한 라인도 4 픽셀의 정확도로 선명하게 재현된다. 최적의 광학 해상도를 구현하기 위해서는 올바른 렌즈와 작동거리를 확보하는 것도 중요한다.
CoaXPress 표준은 높은 해상도와 그에 따른 높은 데이터 처리량 덕분에 짧은 지연 시간 내에 데이터 볼륨을 처리하기 위해 사용된다. 이를 위해서는 프레임그래버 또는 인터페이스 카드와 같은 추가 이미지 카드를 사용해야 한다. 본문 사례의 경우 채널당 12.5 Gbps를 전송하고 boost 카메라와 함께 매우 경제적인 가격에 사용할 수 있는 저비용 단일 채널 CXP-12 인터페이스 카드 1C 하나면 충분한다.

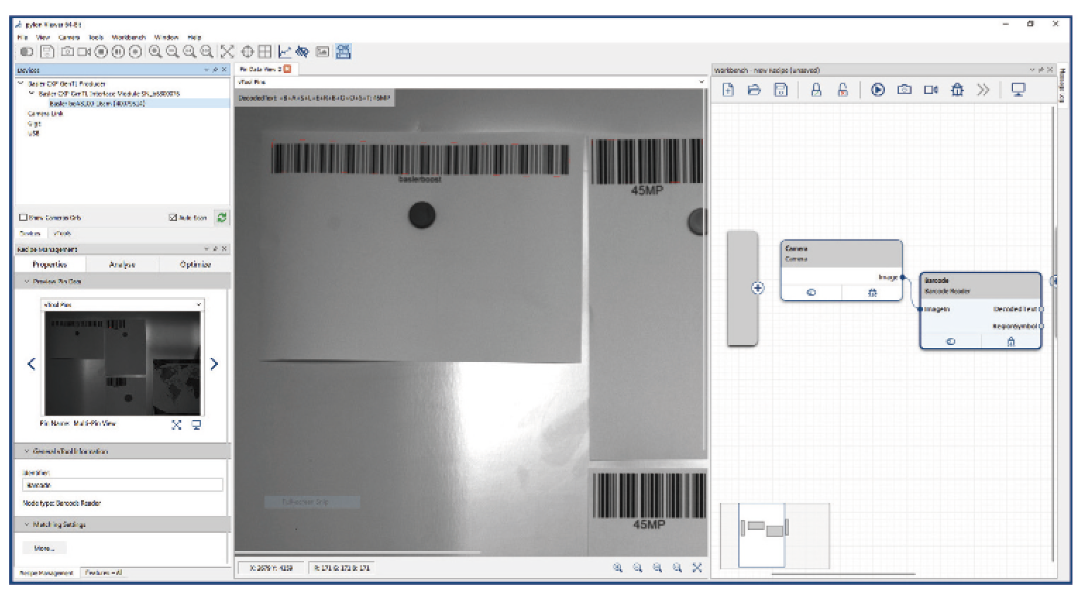

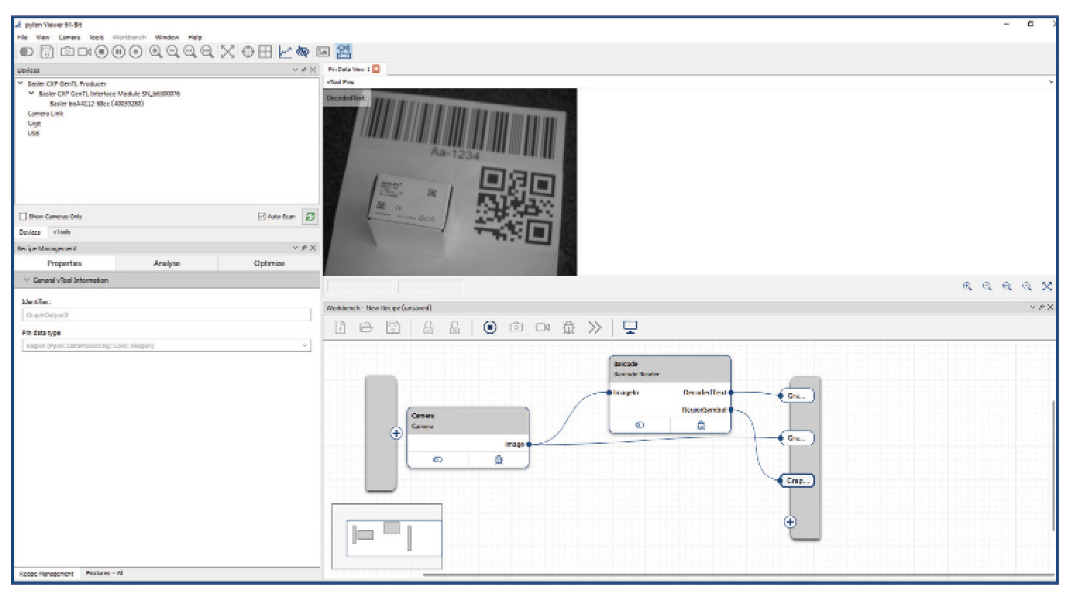

인터페이스 카드는 카메라에 맞게 정교하게 조정된다. 간단한 설치 작업을 통해 하드웨어 구성 요소를 손쉽게 작동시킬 수 있다. 카메라와 인터페이스 카드는 단일 SDK인 Baslerpylon 카메라 소프트웨어 설치 작동할 수 있다. 이 소프트웨어는 패키지의 바코드를 식별하고 평가하는 데에도 사용된다. 이를 통해 즉각적인 결과를 얻을 수 있으며 물류에 필요한 프로세스 속도도 지원된다.
CXP-12 인터페이스 이점
CXP-12 인터페이스는 물류 산업의 까다로운 바코드 애플리케이션에 필요한 모든 요구 사항을 통합한다. 이 인터페이스는 높은 가용 대역폭을 통해 짧은 시간 안에 데이터를 대량 전송할 수 있어 2x1 미터 정도의 넓은 면적에서도 높은 해상도의 뛰어난 이미지 품질을 구현할 수 있다.
Basler CoaXPress 2.0 솔루션의 추가 이점
• 복잡성 감소- pylon을 사용하여 플러그 앤 플레이 지원
• 최대 40미터의 케이블 길이
• 카메라와 호스트 PC 간의 데이터 전송 및 전원 공급을 위한 단일 케이블 솔루션
이 모든 특징은 전체 이미지 처리 시스템의 구현 시간 및 비용을 절약하는 동시에 성능과 이미지 품질을 향상시켜 보다 효율적인 시스템을 구현한다. boost 카메라와 조화를 이루는 인터페이스 카드 1C는 장시간의 테스트 없이 즉시 사용할 수 있다. 이 인터페이스 카드는 boost 카메라와의 최적의 상호 작용을 위한 필수적인 기술로 구성된다. 그 결과 두 번째 카메라(예: 12MP 해상도의 카메라 2대 대신 45MP 카메라 1대 사용)와 케이블이 필요하지 않아니라 비용 상의 이점도 얻을 수 있다. 이러한 성능, 린(lean) 시스템 설계 및 비용 이점을 고려하면 기존 카메라 인터페이스를 CoaXPress 2.0으로 교체하는 것이 합리적이다.
결론
패키지의 바코드를 식별하는 물류 애플리케이션의 경우 CoaXPress 2.0 고속 인터페이스와 함께 45 메가픽셀(글로벌 셔터)의 고해상도 최신 CMOS 센서를 선택하는 것이 안전하다. COMOS 센서는 높은 데이터 처리량으로 패키지 및 바코드를 뛰어난 품질로 캡처할 수 있다. 코드의 가장 좁은 라인도 4픽셀의 정확도로 선명하게 표시된다. CXP-12 카메라와 인터페이스 카드가 결합하면 완벽한 조화를 이루게 된다. 초점 거리가 35, 50 및 75mm인 최적의 F-마운트 렌즈들을 다양한 작동 거리에 사용할 수 있다. 이러한 boost 카메라 시리즈용 렌즈와 기타 F-마운트 및 C-마운트 렌즈는 다양한 제품이 있다.
자료 제공: Basler(www.baslerweb.com)
