초고속 이미징 획득을 위한 조명 드라이브

Smartvisionlights

NanoDriveTM

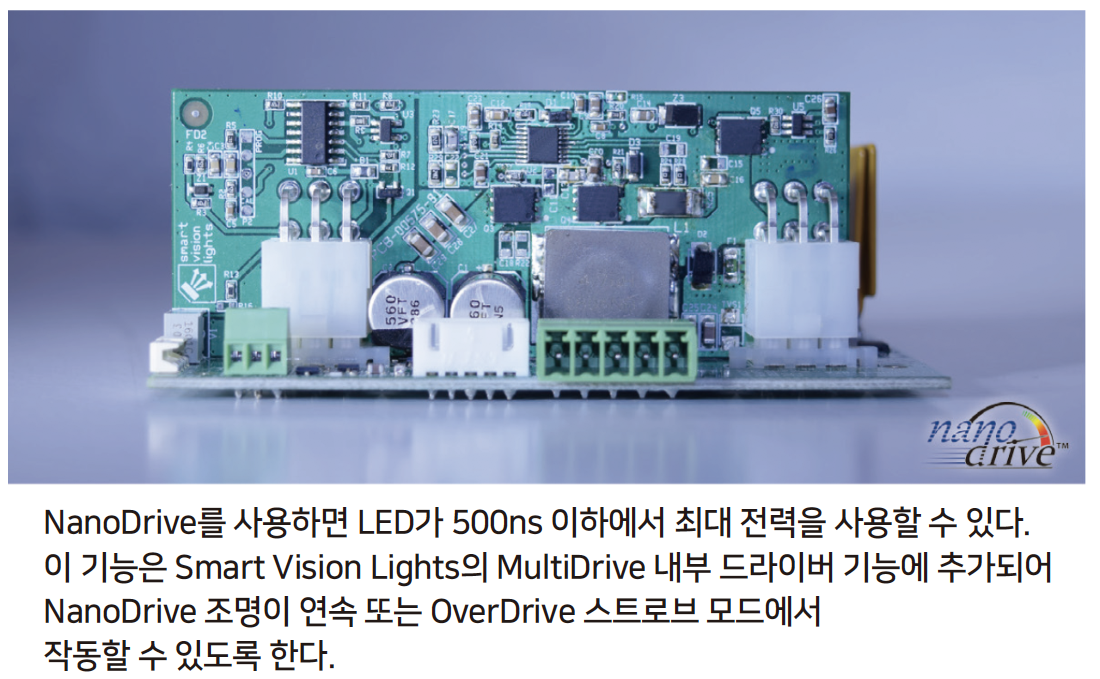

고속 카메라가 빠른 이미지 획득하기 위해서는 광원은 더 짧은 시간에 최대 강도에 도달해야 한다. 이러한 요구를 충족하기 위해 Smart Vision Lights는 500 나노초 이하의 시간 내에 조명에 최대 전력을 전달할 수 있는 드라이버 NanoDrive를 개발했다.

NanoDrive는 수십 암페어가 나노초 이내에 빛의 LED에 도달할 수 있도록 설계되어 해당 시간 내에 빛이 전체 LED 전력 및 조명 강도를 출력하게 한다. NanoDrive의 특허 출원 중인 기술은 연속 모드 또는 나노초 범위의 LED 상승 및 하강 시간이 포함된 OverDrive 스트로브 모드에서 작동한다. 이는 Smart Vision Lights의 기존 드라이버 즉 Multi-Drive 및 OverDrive 제품을 대체한다.

고속 이미징

고속 검사에는 빠른 이미지 획득, 짧은 이미지 노출이 필요하다. 빠른 이미지 획득을 위해서는 조명이 빠른 속도로 스트로빙 되어야 하며, 픽셀 블러가 거의 없이 이미지를 적절하게 ‘고정’ 하기에 충분한 빛을 제공해야한다.

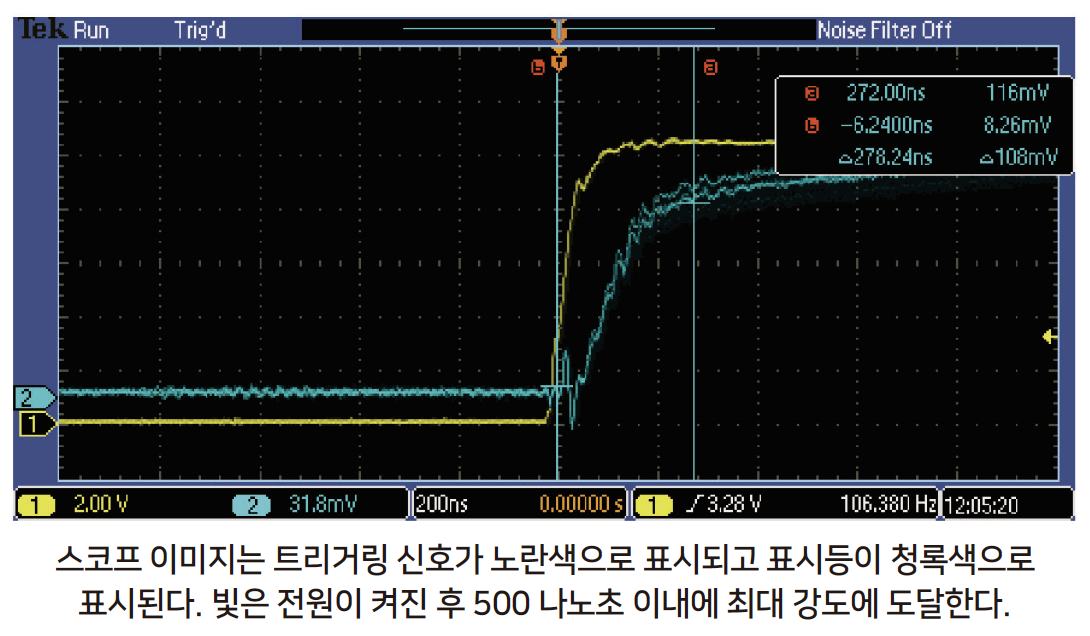

NanoDrive 기술을 사용하여 제작된 조명은 스트로빙시 나노초 내에 최대 강도에 빠르게 도달할 수 있으므로 매우 짧은 이미지 획득 시간만 필요하며 주변 조명을 최소화할 수 있다. 고속 카메라를 사용할 때 영역 스캔 및 라인 스캔 애플리케이션은 더 빠른 조명을 형성하는 이점이 있다.

초당 높은 수의 스트로브

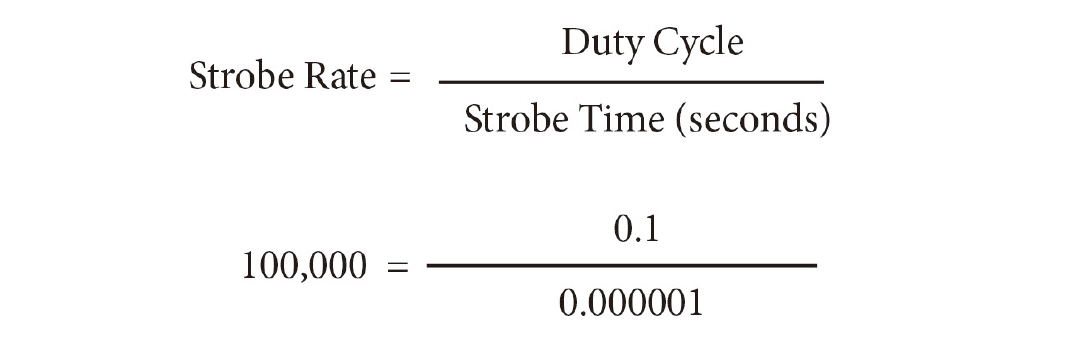

NanoDrive이 장착된 조명은 매우 짧은 시간동안 이미지 획득이 가능하다. 매우 짧은 ‘켜는’ 시간은 조명의 ‘끄는’ 시간과 비슷해 조명이 초당 생성할 수 있는 스트로브 양을 늘릴 수 있다. 조명이 1 마이크로초 펄스 폭과 10% 듀티 사이클로 구성되면 조명은 초당 100,000 스트로브를 처리할 수 있다.

OVERDRIVE 라인 스캔

라인 스캔 애플리케이션에 고속, 고출력 조명은 필수적이다. Smart Vision Lights는 이러한 필요성을 인식하고 OverDrive 스트로브 모드에서 작동할 수 있는 라인 스캔 조명을 개발하고 있다. 업계 최초로 라인 스캔 조명에서 과열 없이 높은 강도의 출력이 가능하다.

NanoDrive 기술과 결합된 Smart Vision Lights 라인 스캔 조명은 최대 출력에서 초당 최대 100,000 스트로브가 가능하다.

NANODRIVE 탑재 제품

Smart Vision Lights는 2019년부터 최신 제품에 NanoDrive 기술을 포함하기 시작했다. NanoDrive 기술이 적용된 조명은 다음과 같다.

- XR256-Fiber 고속 조명

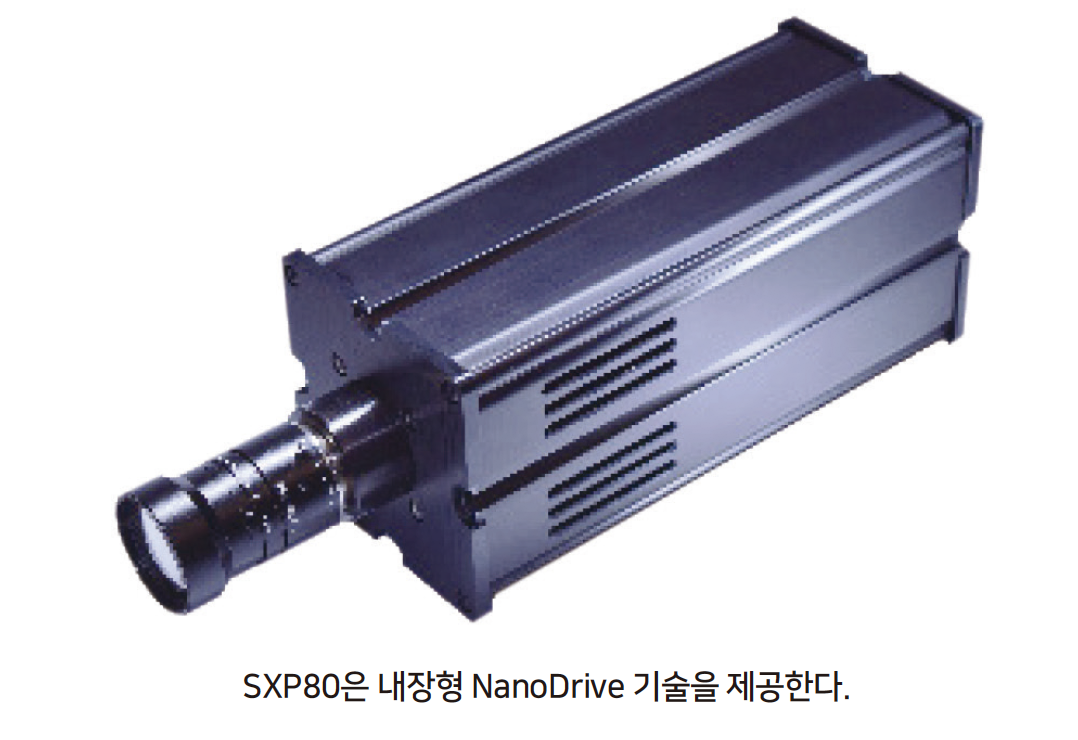

- SXP80 구조 조명

- LZE300 선형 조명

- 라인 스캔 조명

자료 제공: Smartvisionlights(www.smartvisionlights.com)
