머신비전 카메라 인터페이스의 발전

머신비전 카메라 인터페이스의 선택은 장비를 구성함에 있어서 매우 중요하다. 머신비전 장비는 더 높은 검사정도와 더 빠른 검사를 하기 위해 진화하고 있다. 그렇기 때문에 이미지 센서 또한 더 높은 해상도와 더 빠른 속도로 발전해 왔으며, 넓은 대역폭의 데이터를 안정적으로 전송하기 위해 새로운 인터페이스를 머신비전 시스템에 도입하게 되었다.

아래 머신비전 인터페이스 비교표를 참고하면 수치를 통해 비교할 수 있다.

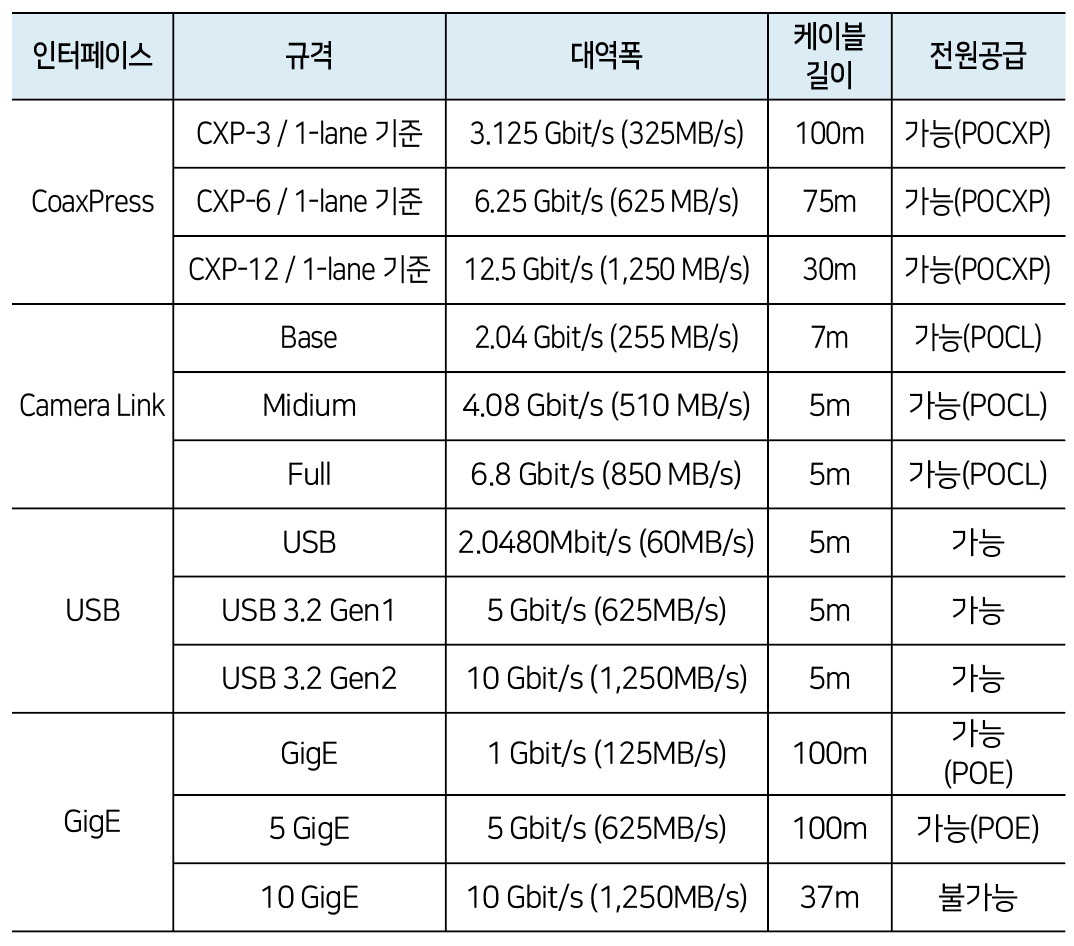

카메라 인터페이스 비교표

머신비전 카메라 인터페이스 선택 조건

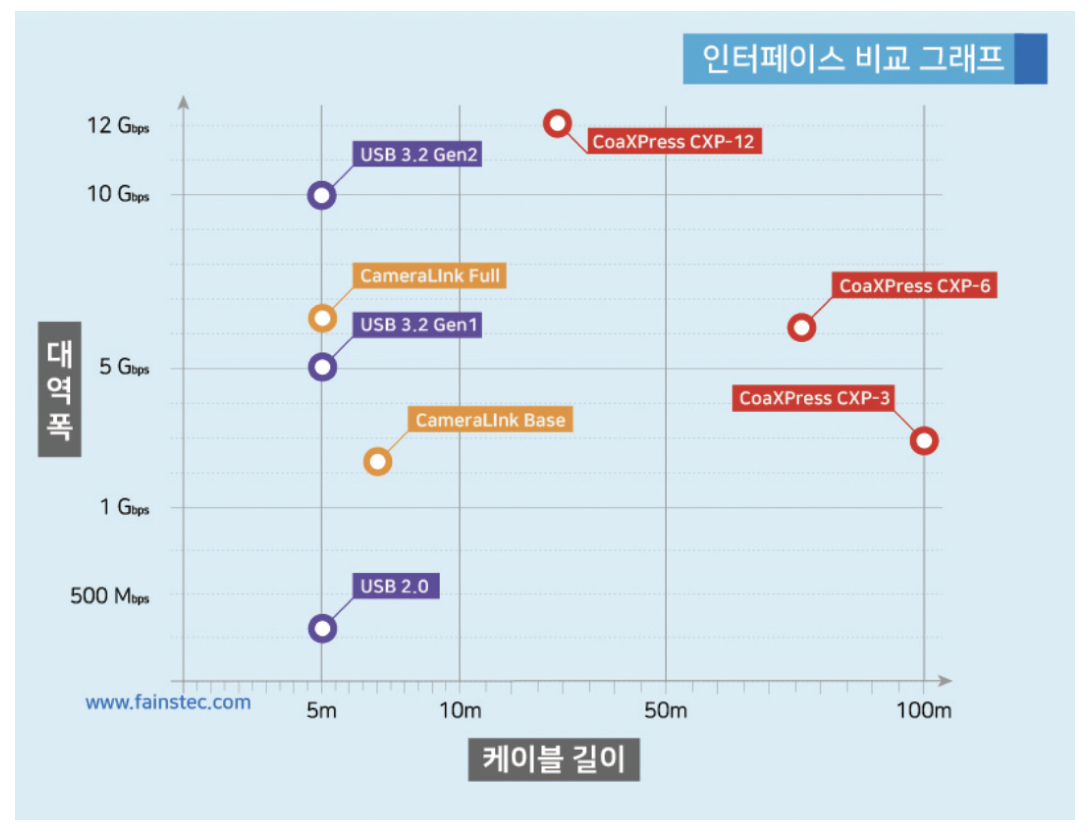

머신비전 카메라 인터페이스는 아날로그부터 광케이블까지 다양하다. 검사에 필요한 카메라 해상도, 검사 속도에 따라 인터페이스를 정해야 한다. 위 그래프에서 보는 것과 같이 데이터양이 많이 필요한 경우에는 10GigE, CoaXPress, USB 3.2 Gen2가 유리하다.

현재까지 머신비전 시장에서 많이 쓰인 인터페이스는 CameraLink이지만, 의료장비와 같이 소형일 경우에는 가격 대비 성능이 높은 USB 인터페이스를 추천한다. 케이블 길이에 따른 장점과 구성품의 가격, 편의성을 생각해 GigE 인터페이스를 선택하는 것이 좋다.

USB 인터페이스의 진화

사용하기 쉬운 머신비전 인터페이스는 단연 USB 인터페이스다. USB3Vision의 진화는 Gigabit 속도를 달성하기 위해 발전해 왔다. USB3 버전도 USB3.0, USB3.1 Gen1, USB 3.1 Gen2로 여러 번 변경됐다.

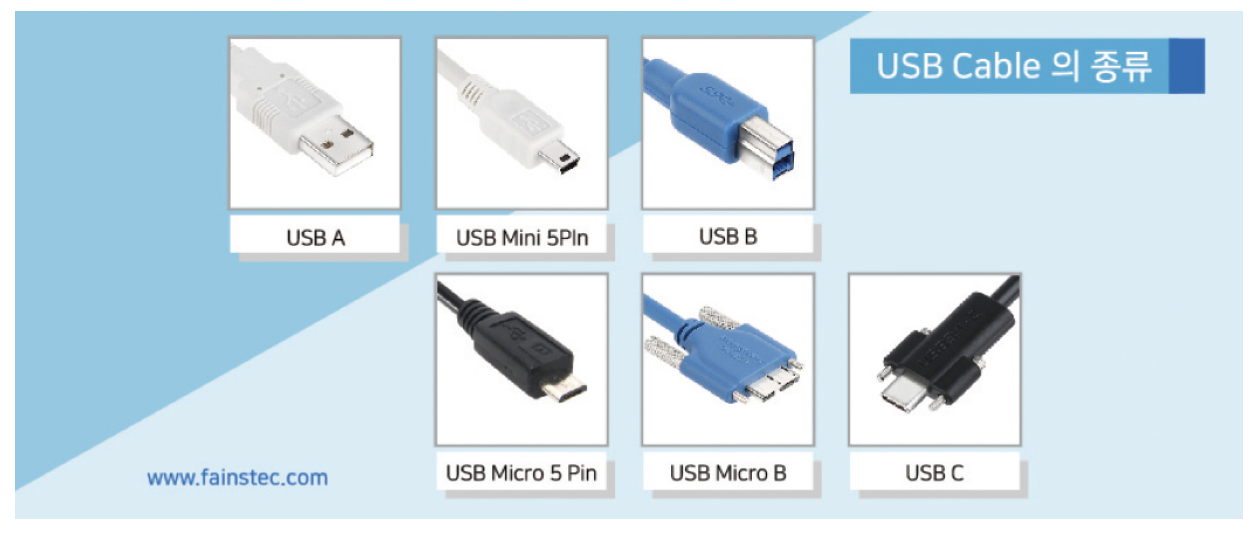

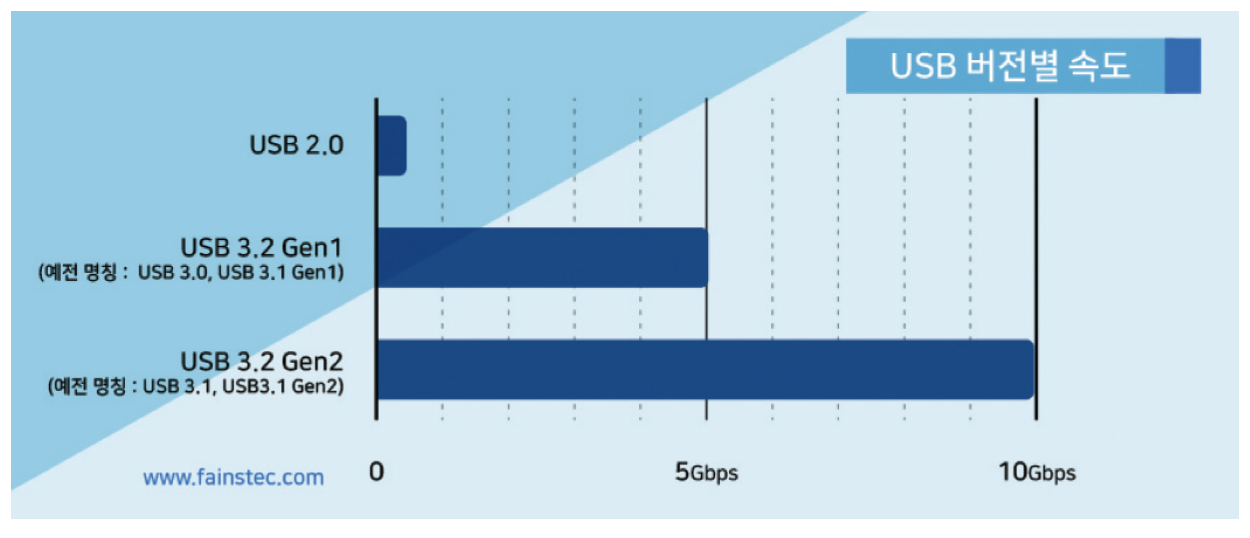

USB2.0의 전송대역폭 480Mbps는 USB 3.1 Gen2 에서 10Gbps까지 향상됐다. 화인스텍의 파트너사 SENTECH, FLIR, JAI 에서도 25메가 이하 USB 카메라의 라인업이 탄탄하게 구성돼 있다.USB3 표준인 USB3 Type-B와 USB3 Micro-B는 최대 10m 길이의 케이블로 사용할 수 있지만 머신비전 업계에서는 5m 이상의 사용은 보증하지 않는다. 케이블을 5m 보다 길게 사용하려면, 리피터 또는 광 컨버터를 사용해야 한다.

USB 인터페이스의 장점으로는 카메라의 전원을 데이터 케이블로 공급받는 점과 여러 가지 전자제품의 표준 인터페이스이기 때문에 멀티 USB 허브와 케이블 등 구성품을 쉽게 구입할 수 있고, 다른 인터페이스 대비 가격이 저렴하다는 것이다.

USB3 버전 명칭 변경

USB3 버전의 명칭은 2021년 02월 10일 기준으로 이전 USB3.0, USB3.1 Gen1은 USB 3.2 Gen1으로 USB3.1, USB3.1 Gen2는 USB 3.2 Gen2로 통합됐다.

자료 제공: 화인스텍(www.fainstec.com)
