레이저 라인, 모든 표면에서도 정확한 측정
BAUMER
레이저 라인 vs 기존 스팟 레이저 거리 측정
레이저 센서는 원거리, 근거리, 이동 및 고정 물체의 감지, 카운팅, 안내 및 트리거링을 포함한 다양한 측정 기능을 수행한다. 일부 애플리케이션에서는 고해상도 측정을 위해 작은 스팟이 필요한 반면, 거친 표면이나 눈 보호를 위해 보다 큰 직경의 스팟이 필요하다. 작고 집중된 레이저 스팟은 대상 표면의 작은 특징을 해결하는데 도움이 된다.
큰 스팟은 여러 다른 높이의 넓은 영역을 반영한다. 스팟 레이저 센서 측정은 정확도를 위해 환경 조건이 중요하다. 예를 들자면, 특히 먼지가 있는 경우에 움직이는 대상을 인식하기가 어렵다. 센서 정확도는 온도 및 주변광의 영향을 받는 반면, 그외 다른 센서는 정확한 액체 유면의 높이를 측정하는데 어려움을 겪는다.
측정이 부정확할 때는 무광 흰색 표면보다 더 많은 빛을 반사하는 반짝이는 재료나 질감이거나, 평평한 표면보다 적은 빛을 반사하는 흐릿한 재료인 경우이다. 매우 밝거나 매우 어두운 재료에서 가장 큰 문제가 나타난다. 표면이 반사하는 빛의 양과 성능을 저해하는 빛의 반사 방식 때문이다. 빔 자체에 물체가 침입하면 부정확성과 장비 손상이 발생할 수 있다. 시간이 지남에 따라 온도가 변할 경우도 센서 출력에 영향을 준다.
레이저 라인 거리 측정의 장점
• 매우 높은 측정 속도
• 유연한 시야
• 고성능 신호 처리 장치
• 트리거 및 기능 동기화
다양한 표면에서 프로파일을 2차원적으로 획득하기 위한 레이저 라인 센서로 측량할 때와 물체가 움직일 때, 센서는 물체의 3D표현을 생성한다. 시스템은 측정 대상 물체/표면에 레이저 라인을 투사한다. 레이저 라인 거리 측정은 표면에 상관없이 정확해서 신뢰할 수 있다.
Baumer 레이저 거리 센서 제품군
Baumer는 다양한 등급의 레이저 거리 측정 센서를 위한 포트폴리오를 제공한다. 대상이 작은 물체든 또는 특별한 어려움이 있거나 까다로운 표면인 경우, Baumer 거리 센서는 다음과 같은 3가지 빔 원리의 가용성으로 모든 애플리케이션 분야에 적용된다.
• 레이저 포인트
• 레이저 라인
• 멀티 스팟
레이저 포인트 센서

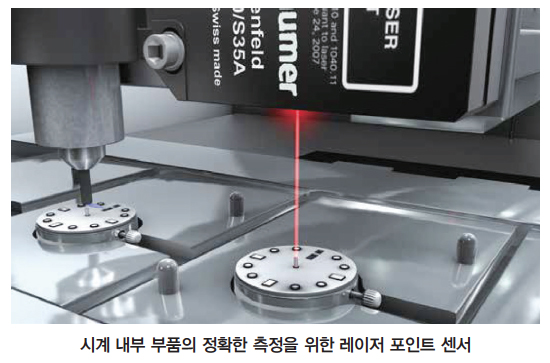

Baumer 레이저 포인트 솔루션은 시계 생산의 품질 관리와 같은 애플리케이션에 대한 정확한 측정을 제공한다. 가장 작은 레이저 거리 센서를 나타내는 Series 12를 포함하는 2개의 레이저 포인트 옵션으로, 120mm까지 프로그래밍 가능한 측정 범위를 가졌으며 센서가 매우 빠르다. Series 250/260은 실시간 측정 기능을 제공하며 최대 13m의 넓은 측정 범위에 사용된다. 동급에서 가장 컴팩트한 레이저 포인트 센서이다.
레이저 라인 센서

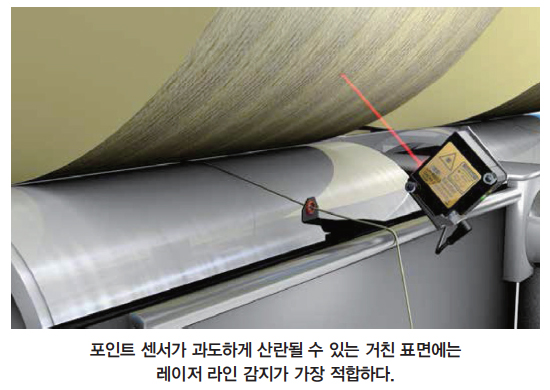

Baumer 레이저 라인 센서는 거친 표면에서도 정밀한 측정을 제공한다(예: 원사 길이 측정을 위한 롤 직경 측정). 3개의 센서가 레이저 포인트 또는 레이저 라인 측정을 대상으로 한다. 예를 들어, Series 21은 측정 범위가 최대 1,000mm 인 최고의 정밀도를 제공한다. 까다로운 측정 적용을 위해 매우 높은 분해능과 선형성이 특징이며 측정 범위를 조정할 수 있다. Series 20 레이저 포인트 또는 레이저 라인 센서는 다양한 애플리케이션에 사용되며 프로그래밍 가능한 측정 범위는 1,000mm이다. Series 13은 프로그래밍 가능한 측정 범위가 550mm이며 매우 컴팩트한 하우징으로 제공되며 다양한 애플리케이션을 대상으로 한다.
멀티 스팟

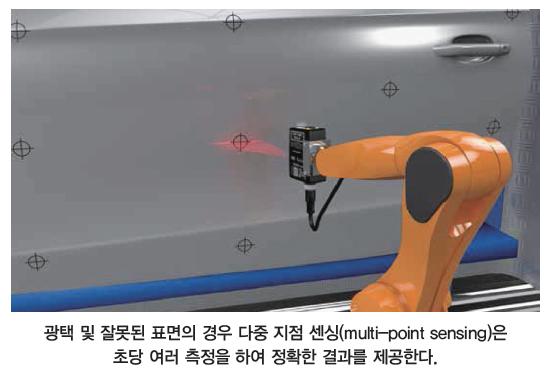

멀티 스팟 솔루션은 금속 물체의 품질 검사 프로세스에서 볼 수 있듯이 비균질 광택 및 매우 거친 표면을 효과적이고 안정적으로 대응한다. 예를 들어 Baumer OM70은 멀티 스팟 빔을 특징으로 하며 빠른 사용을 위해 출고 시 교정된다.
외부 소프트웨어나 정교한 변환 공식이 없이 주변 빛에 대한 높은 내성과 정확하고도 반복 가능한 측정 결과를 제공한다. 혁신적인 멀티 스팟 측정 원리는 라이트 섹션 방법을 기반으로 하며 최대 600개의 측정값을 기록하고 거리는 지능형 분석을 통해 계산된다.
센서는 최대 2µm(측정 범위의 0.008%)의 해상도에서 초당 500개의 거리 측정을 수행한다. 초기의 방사점 측정과 달리 멀티 스팟 솔루션은 매우 안정적인 측정 결과와 고유한 광학 레이저 거리 측정 솔루션을 제공한다. 다양한 테스트와 측정 분야, 특히 품질 검사에서 광택이 있는 물체를 사용하거나 표면이 매우 거친 연삭 디스크를 최적으로 배치하기 위해 사용된다.
자료 제공: BAUMER(www.baumer.com)
