결함 감지를 판독할 수 있는 머신비전시스템

Teledyne DALSA

결함 감지

제품 외관의 변화를 확인하는 것은 제조 품질을 보장하는 데 중요하다. 자재 취급 및 프로세스 변화로 인해 스크래치, 균열, 변색, 또는 버 마크(burr marks)와 같은 제품 외관 결함이 발생할 수 있다.

결함에 대한 육안판독 오프라인 검사는 느리며 신뢰할 수 없고 비효율적이지만, 자동화된 머신비전은 신속하고 안정적이며 효율적으로 결함을 감지할 수 있다. 머신비전 기술을 사용하여 표면, 색상, 경계, 또는 마킹 정확성을 검증하는 것이 제품 품질을 보장하는 현명한 방법이다.

머신비전을 사용할 수 있는가?

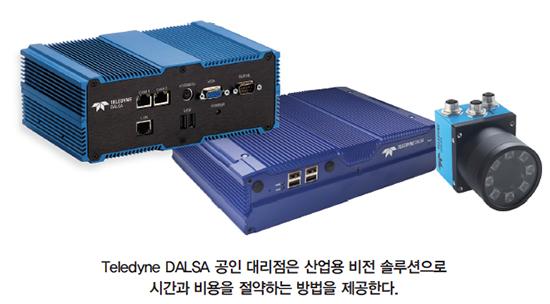

Teledyne DALSA IPD 비전 시스템이 수행할 수 있는 검사는 다음과 같다.

- 표면 마감 표면에 스크래치, 균열, 오염 및 기타 결함이 없다.

- 색상 일관성: 색상에 얼룩이나 변색이 없고 허용 오차 범위 내에서 다양하다.

- 텍스처 일관성: 텍스처 패턴이 정확하고 일관성이 있다.

- 모양 적합성: 제품 개요, 경계에 버(burr), 또는 찌그러짐이 없다.

- 제품 균일성: 접착제 비드와 같은 제품 적용은 올바른 너비와 연속성을 갖는다.

- 라벨 정확성: 제품 라벨이 올바른 위치에 부착되고 자국, 주름, 깃발, 또는 눈물이 없어야 한다.

- 인쇄 품질: 문자는 기계로 판독할 수 있고 허용할 수 있는 품질이다.

적용 가능한 머신비전 도구

- 부품 찾기 및 식별을 위한 패턴 찾기 도구

- 흠집, 균열, 또는 변색을 감지하기 위한 표면 도구

- 표면 패턴의 변화를 감지하는 텍스처 도구

- 색상 일관성 및 조립 정확성을 검증하기 위한 색상 도구

- 제품 경계를 따라 버, 또는 찌그러짐을 감지하는 가장자리 도구

- 응용 제품의 균일성을 검사하는 형상 도구

- 레이블의 존재 여부와 위치를 확인하는 위치 도구

- 라벨에 인쇄된 정보의 유효성을 검사하고 확인하기 위한 텍스트 및 코드 판독 도구

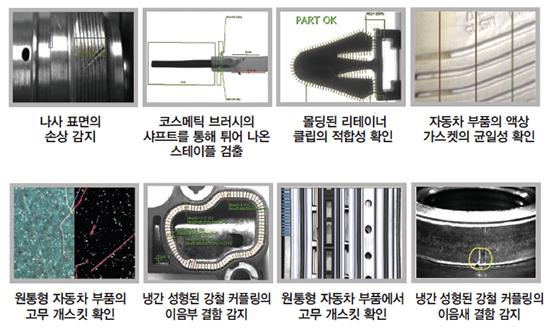

전형적인 결함 감지 애플리케이션

자료 제공: Teledyne DALSA(www.teledynedalsa.com)
