현미경 카메라 이미지 무선 출력 전송 설정 방법

Lumenera

INFINITYHD 카메라에서 무선 HDMI 출력을 전송

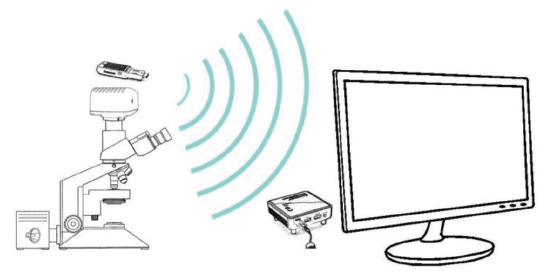

INFINITYHD 카메라 뒷면의 HDMI 포트는 1080p60 비디오 출력 신호를 제공한다. 비디오 피드는 HDMI 케이블을 사용해 TV와 모니터 또는 프로젝터로 직접 들어가는 것을 목적으로 한다. 직접 케이블을 연결할 수 없는 경우, 비압축 HDMI 신호를 지원하는 무선 송신기를 사용하면 효과적일 수 있다. 특히 이미지 품질이 우수하고 지연이 없다. 카메라와 수신기 사이의 거리가 최대 25피트가 될 수 있다.

IOGEAR 무선 송신기 및 수신기 키트는 Lumenera의 INFINITYHD 카메라로 평가됐으며, 카메라와 디스플레이 사이에 무선 인터페이스를 제공하는 고품질의 비용 효율적인 장치로 판명됐다. 송신기는 또한 HDMI 출력이 장착된 모든 컴퓨터에서 직접 사용할 수 있어서 컴퓨터의 디스플레이를 모니터나 프로젝터에 무선으로 전송할 수 있다. 이 방법으로 구성하면 INFINITY 카메라 모델의 이미지 출력을 무선 전송할 수 있다.

IOGEAR 무선 송신기

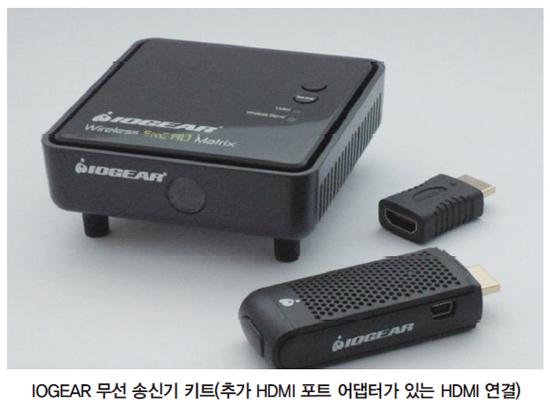

IOGEAR의 무선 송신기 키트에는 HDMI 잭이 있는 송신기 장치와 수신기 장치가 포함된다. 송신기는 INFINITYHD 카메라의 HDMI 출력에 연결하고, 수신기는 HDMI 케이블을 사용해 디스플레이 장치에 직접 연결한다.

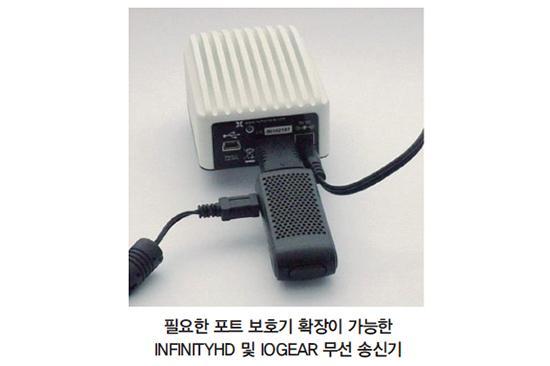

송신기 동글(dongle)의 너비로 인해 INFINITYHD 카메라의 전원 포트가 차단된다. 해결책은 HDMI 포트를 카메라의 HDMI 포트와 송신기 사이에 추가하는 것이다(다음쪽 이미지 참조). 포트 프로텍터(port protector)는 송신기를 카메라 후면에서 멀리 이동시켜 5V 전원 입력 포트에 쉽게 액세스할 수 있도록 돕는다.

설치 및 구성

송신기와 리시버 모두 5V 전력으로 작동한다. IOGEAR의 키트에는 북미(110V AC) 전원에 필요한 벽면 어댑터가 포함된다. 송신기와 수신기 장치 양쪽의 5V DC 입력 포트는 mini-B USB 커넥터를 사용한다. USB 허브 또는 컴퓨터를 사용하는 대신 벽면 어댑터를 사용할 수 있지만, 자체 USB2.0 A-mini B 케이블이 필요하다.

비디오 스트리밍

INFINITYHD 카메라에서 직접 라이브 비디오를 스트리밍하는 과정은 간단하다. INFINITYHD 카메라 뒷면에 포트 보호기 확장 장치를 넣는다. 송신기용 HDMI 커넥터를 포트 보호기 확장 장치 후면에 연결하고, 전원 어댑터를 벽면 소켓에 연결해서 USB 미니 커넥터를 송신기의 측면에 삽입한다.

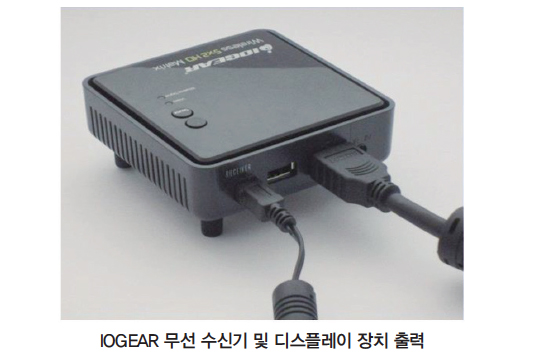

그 다음 수신기용 전원 어댑터를 디스플레이 모니터 또는 프로젝터 근처의 벽면 소켓에 끼우고, USB mini-B 커넥터를 수신기 장치 뒷면에 연결한다. 수신기 유닛과 모니터/프로젝터 사이에 HDMI 케이블을 연결하고 디스플레이 장치가 HDMI 입력 신호를 받아들이도록 소스를 선택한다. INFINITYHD 카메라 전원을 켜면 이미지가 디스플레이로 직접 전송된다.

재원

INFINITY-HD-WT 무선 송신기 키트는 Lumenera에서 직접 구입할 수 있다. 키트에는 위에 설명된 IOGEAR 송신기·수신기 장비와 HDMI 포트 보호기 확장 모듈이 포함된다. IOGEAR 장비 키트에는 수신기 장치를 활성화(또는 비활성화)하는 리모콘이 포함돼 있다. USB A-miniB 케이블이 포함돼 있어 PC의 HDMI 출력에 직접 연결될 때 송신기에 전원 공급을 용이하게 한다. 송신기가 USB 버스에서 필요한 전력을 끌어 올 수 있으므로 5V DC 전원 어댑터가 필요하지 않다.

수신기 하나로 작업할 송신기를 3개까지 추가할 수 있다. 이 송신기는 별도로 구입해야 한다. 수신기 장치에 포함된 리모컨은 표시되는 HDMI 입력을 제어하는 데 사용된다.

자료 제공 : Lumenera(www.lumenera.com)
