ISRA VISION / 3D 센서는 곡선형 디스플레이 및 커버 글래스의 까다로운 측정을 위한 솔루션을

새로운 3D 센서는 광범위한 애플리케이션에 다양하고 정밀한 측정 기술을 제공한다. 사용자는 단일 소스에서 직접 자유 형태를 포착하기 위한, 반사 표면의 고정밀 측정이 목적인 센서를 배치할 수 있다. 그 결과 유리 제품 전자 제품 및 디스플레이의 검사에 사용할 수 있는, 다양한 애플리케이션을 갖춘 Wi-Fi 지원 센서 범위가 탄생했다.

SpecGAGE3D는 반사 표면탐지를 위한, 스테레오 모드의 위상측정 편향 측정법(phase-measuring deflectometry)과 프린지 패턴 조명(fringe pattern lighting)을 결합한 신뢰할 수 있는 측정 시스템이다.

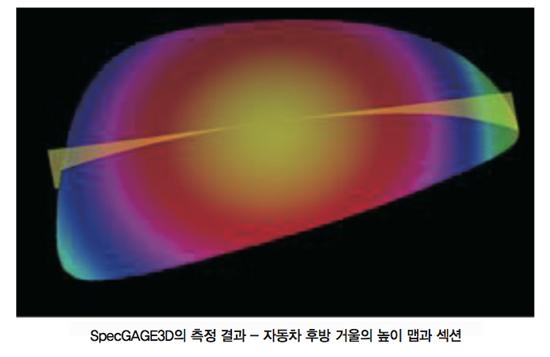

이 센서는 나노미터 또는 밀리 디옵터까지의 고정밀 높이 및 곡률을 계측한다. 이를 통해 진보적인 이중 초점 렌즈나 헤드 업 디스플레이(head-up displays)의 편향 미러와 같은, 광택 및 반사 표면을 측정한다.

또, 형상 측정 중 외관 오류를 빠르고 안정적으로 감지한다. 불량 부품을 초기 단계에서 찾아낼 수 있다. 최신 버전에서는 4개의 카메라가 장착돼 여러 부분을 동시에 측정하므로 주기시간이 단축된다.

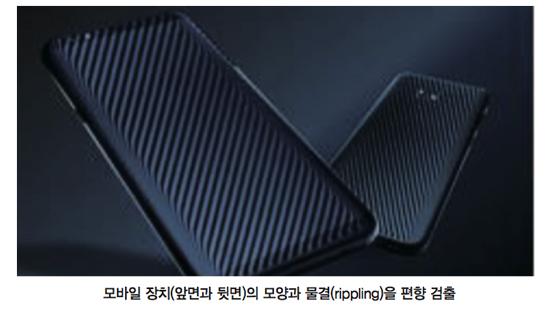

매년 전 세계에서 수십억 개의 태블릿과 스마트 폰 및 스마트 워치가 판매된다. 터치 표면이 올바르게 작동하는지 확인하려면 모든 디스플레이의 결함을 검사해야 한다. 반사 표면 측정을 위한 편향 측정 시스템의 새로운 버전은, 곡선 디스플레이 및 커버 유리의 정밀 검사를 제공한다.

추가 응용 분야로는 하우징 부품과 곡선형 자동차 내부 부품 및 페인트 부품이 있다.

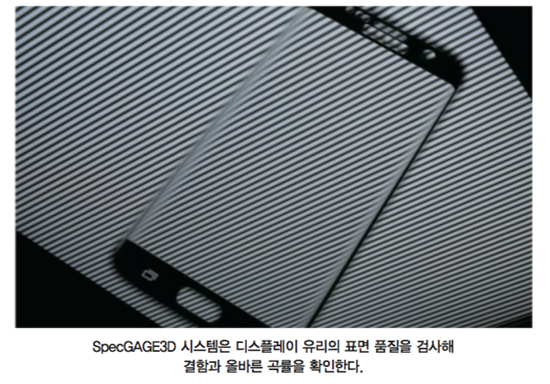

SpecGAGE3D의 새로운 시스템 버전은 반사형(곡선형)과 전송형(투과형) 광 프로세스를 사용해서 반사되고 투명한 표면을 측정한다. 최대 12개의 카메라가 LCD 디스플레이에 의해 테스트 표면에 투영된 스트라이프 이미지(stripe images)를 관찰한다. 이로써 오브젝트에서 어떻게 반사되고 왜곡되는지 확인한다. 기록된 이미지 시퀀스와 사진 측량 방법은 객체 형상을 재구성하는 데 필요하다. 이 방법은 곡선 디스플레이를 가장자리까지 검사할 때 특히 유용하다.

연결된 3D 품질 관리 : 다기능, 네트워크형, 사용하기 쉽다.

모든 센서에는 Wi-Fi가 표준으로 장착됐다. 이 시스템은 사용하기 쉽고 ‘원격 데스크톱’기능을 사용해 태블릿에서 제어할 수도 있다.

네트워크 기능 및 임베디드 기술은 SmartCam 솔루션, 통합 컴퓨팅 성능을 갖춘 카메라, 네트워크 기반 센서의 ‘Touch & Automate’ 포트폴리오로 이미 추구하고 있는 개발 목표이다. 이와 동시에, ISRA는 시스템이 수집된 데이터를 다른 데이터베이스 또는, 데이터베이스와 공유할 수 있는 새로운 관리 소프트웨어를 제공한다.

Enterprise PROduction Management Intelligence 소프트웨어인 EPROMI는, 생산 라인의 전체 데이터 세트를 사용해 사용자에게 제조 프로세스에 대한 완전한 개요를 제공한다.

또한, 네트워크 가능 검사 기술과 결합된 EPROMI는 밀접하게 네트워크화 된 INDUSTRY 4.0 호환 생산을 위한 기반을 제공한다.

자료 제공: ISRA VISION(www.isravision.com)
