저렴하고 효율적인 비전시스템 구성

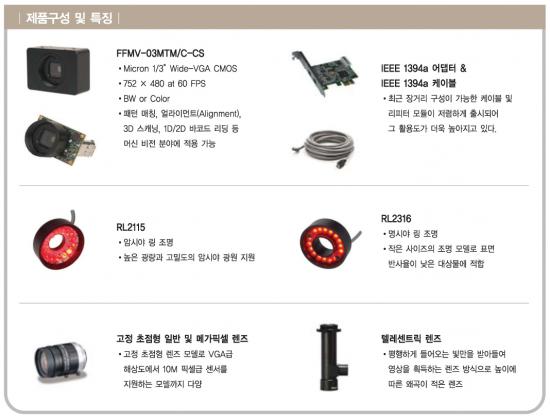

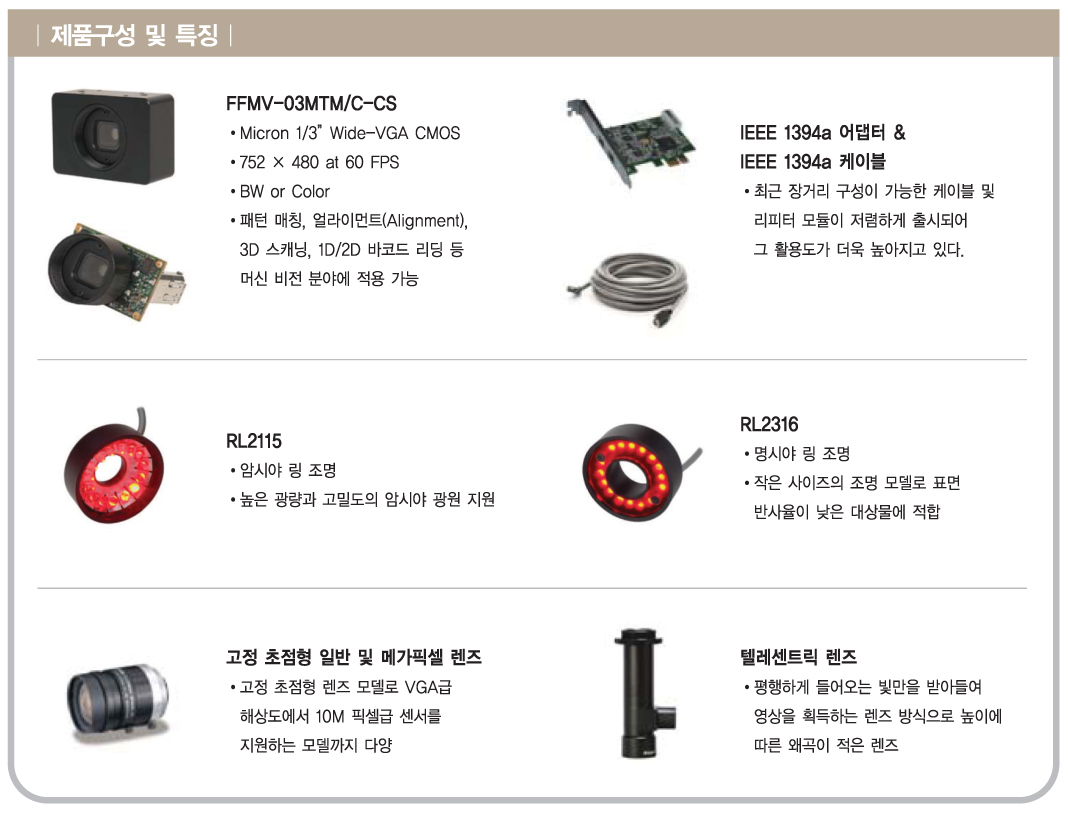

링 LED 조명 및 FFMV 카메라와 가변 초점 렌즈로 저렴하고 효율적인 비전시스템 구성

비전시스템을 구성하는 과정에서 가격은 성능과 함께 크게 고려하게 되는 사항이다. 아무리 우수한 성능을 자랑하더라도 가격이 너무 비싸면 도입을 망설이게 되는 게 사실이다. 그렇다고 저렴한 가격만 앞세운다면 성능에서 불안감을 사게 된다. 즉 일정 정도의 성능도 담보를 해주어야 하는 것이다. 다양한 사항을 고려한 후 가장 저렴하고 효율적인 비전시스템을 구성할 수 있는 사례를 찾아보자.

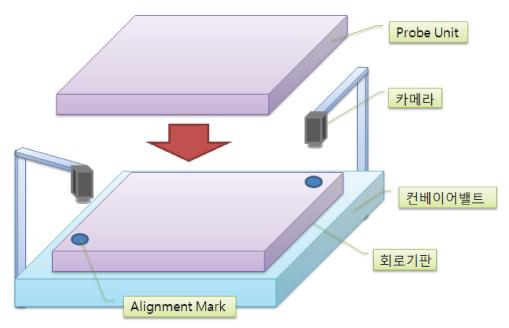

PCB 기판 조정 지점 검출

컨베이어 밸트 위에 올려진 회로기판의 조정 지점을 검출할 수 있는 구성이다.
두 대의 카메라가 회로기판 위의 조정 지점을 검출하고 타깃으로 등록하여 조정한다. 조정을 마치면 위에서 프로브가 하강하고 회로기판 패턴부에 프로브 핀을 접촉시키게 된다.

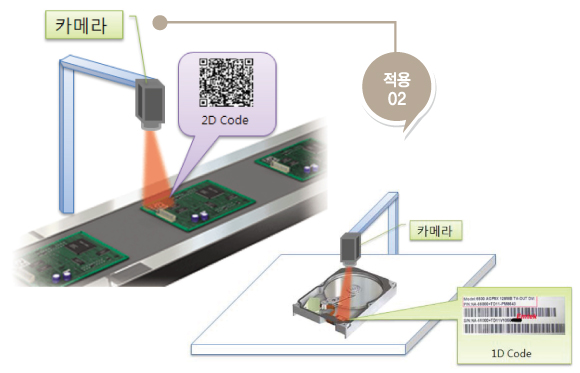

1D/2D 코드 판독

비전 기술은 2D 인식 코드를 판독함으로써 부품 및 제품 추적을 자동화할 수 있다. 이것은 낮은 공간 점유, 높은 정보, 다양한 정보처리 기능이 장점으로 여러 분야에서 활용되고 있다. 2D 코드를 이용한 자동화는 생산과정에서 제품에 대한 보증을 강화할 수 있고, 제품의 리콜 발생을 줄여주며, 생산시간을 절약할 수 있는 등의 장점을 지닌다.

PDP 접합기

두 PDP 글라스를  조정해 접합할 수 있는 카메라 구성이다.
테이블 아래에 있는 4대의 카메라를 이용하여 PDP 글라스 B에 있는 조정 지점을 검출한다. 그리고 PDP 글라스 A에 있는 조정 지점을 검출하여 조정한다. 4대의 카메라에 의해 두 PDP 글라스가 조정되고 난 후 PDP 글라스 A가 하강하여 PDP 글라스 B와 접합하게 된다.

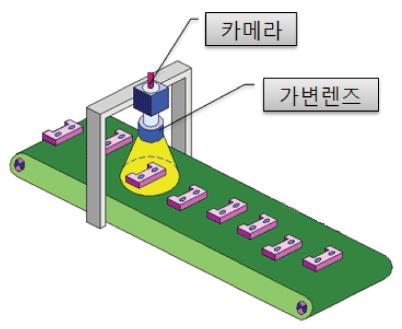

부품 유/무 검사

피검사체를 카메라로 촬영하고 형상을 분석하여 부품의 유/무 여부를 검출하는 시스템 구성이다. 유/무의 검사는 별도 조명을 필요로 하지 않고 형광등으로 대체할 수 있어 저렴한 가격이 보장된다. 또한 카메라 한 대와 5mm-50mm의 초점거리를 가지는 가변렌즈를 사용해 다양한 크기 및 종류의 부품에 대한 유/무 검사를 할 수 있다.

자료제공 | 싸이로드(www.cylod.com)
