화재 예방을 위해 열화상 이미징에 의존하는 산업용 세탁 시설

플리어의 열화상 카메라 활용 예시

대규모 세탁시설은 항상 화재 위험에 노출돼 있다고 해도 과언이 아니다. 가연성 직물, 인화성 오염 물질의 존재 가능성, 모니터링 또는 제어 받지 않는 세탁물 더미 모두 자연 연소의 가능성을 증가시키기 때문이다. 플리어의 통합 파트너인 MoviTHERM은 화재 방지를 위해 화재가 확산되기 전에 열 발생을 감지할 수 있는 열 모니터링 시스템을 개발했다. 이 혁신적인 시스템에는 플리어의 고급 열 자동화 카메라 A310가 포함된다.

자연연소는 세탁 시설에서 잘 알려진 문제이다. 이러한 현상은 연료 공급원, 산화제 및 열원을 포함한 여러 조건에 따라 달라진다.

세탁물 자연연소가 발생하는 이유
리넨은 그 자체만으로 자연연소에 아주 좋은 연료원이 될 수 있지만 면 함량이 높은 경우 특히 더 발화 가능성이 높다. 면으로 이뤄진 물질은 온도가 95℃에 이르면 산화되기 시작한다. 산화로 인한 열이 소멸되지 않을 경우 물질은 점화 온도까지 가열돼 자발적인 화재가 발생하게 되는 것이다.
면 세탁물이 유기농 식용유에 의해 오염된 것을 무시하고 건조 후 보관할 경우 자체 발화할 가능성이 더 높아진다. 세척용 및 석유 제품 혹은 천연 지방과 오일을 혼합물을 첨가할 경우 역시 자연연소 가능성을  증가시킨다.
특히 오염된 리넨이 가연성 물질이나 반응성 물질에 노출된 경우 직사광선을 받거나 세탁 시설 내의 열원에 노출돼 발화의 잠재적 위험성이 높아지는 것은 당연한 일이다. 이런 내재된 위험성 때문에 화 재 예방, 감지와 대응 계획은 필수적이다.

조기 경보 시스템
플리어의 통합 파트너인 MoviTHERM은 열 모니터링 시스템을 설계 및 배치하기 위해 업계 최고의 리넨 공급 업체와 협업하게 됐다. 모니터링 시스템의 목적은 세탁 시설의 주요 처리 위치에서 임계 온도를 추적하고 온도가 예상 한도를 초과할 때 경고와 경보를 생성하는 것이다.
이 시스템은 사용자가 하나의 시스템 혹은 심지어 한 유형의 시스템에 의존하지 않기를 바라기 때문에 기존의 화재 감지 및 대응 프로토콜을 대체하도록 설계되지 않았다. 오히려 이 시스템은 기존의 시스템 곁에서 조기 경고 시스템 역할을 하도록 설계됐으며 급격한 산화 및 점화가 시작될 수 있는 시설의 영역을 감지한다. 발화 경로에 대한 경고를 사전에 제공함으로써 불길이 확산되기 전에, 복구 비용이 많이 들고 생명을 위협할 수 있는 화재를 방지할 수 있다.

플리어의 자동화 카메라

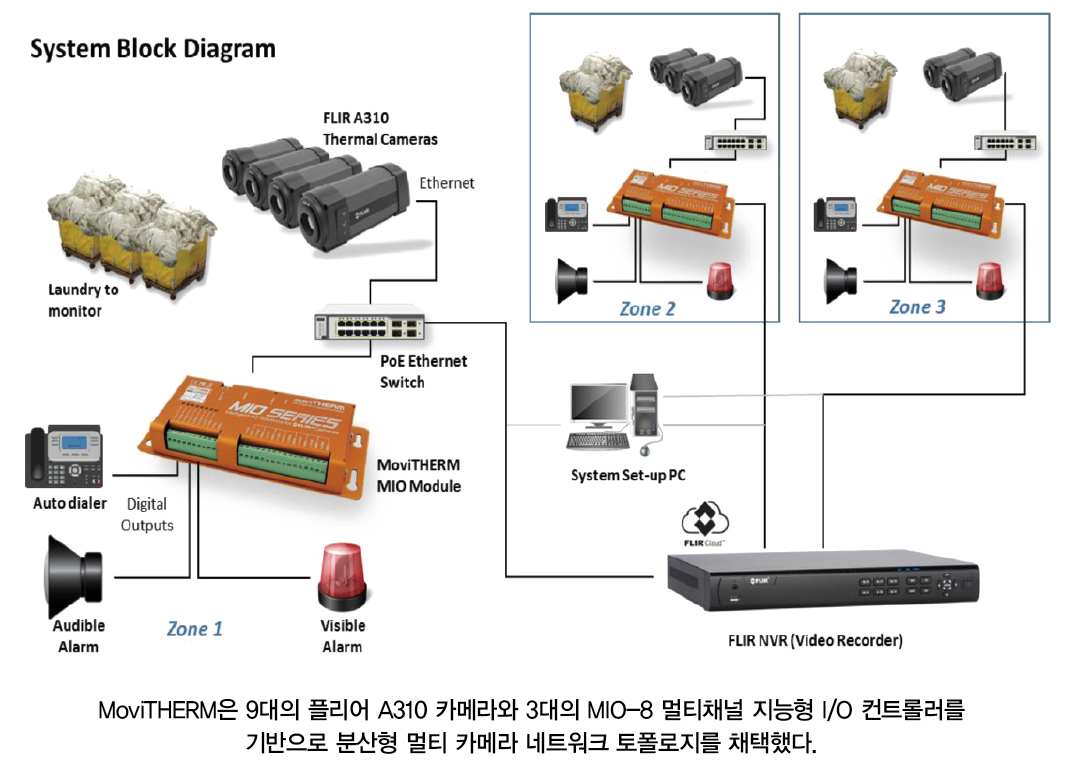

구체적으로 과제를 해결하기 위해 MoviTHERM은 9대의 플리어 A310을 기반으로 분산형 다중 카메라 순 작업 토폴로지를 채택했으며 3대의 MIO-8 멀티채널 지능형 I/O 컨트롤러를 채택했다.

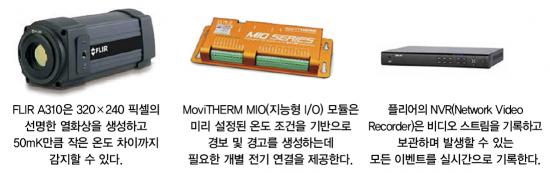

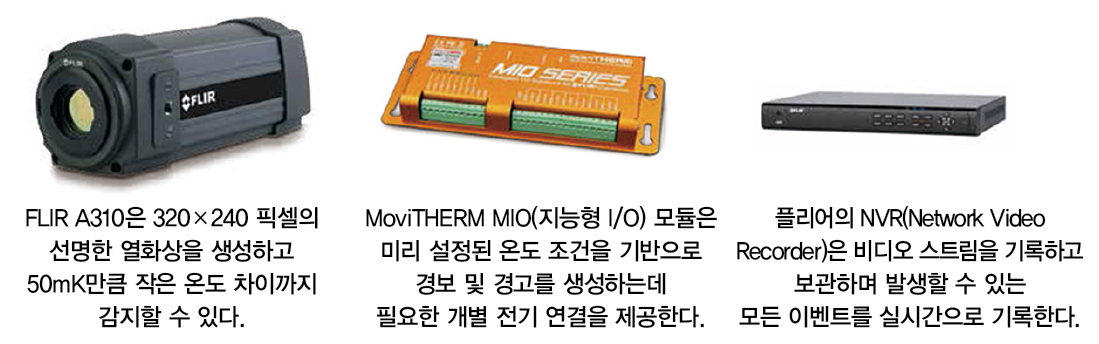

플리어의 A310 카메라는 분석에 사용되는 열 이미지를 생성할 뿐만 아니라 각 카메라 장면에서 특정 관심 영역을 설정할 수 있어 정상 작동 조건 범위에서 벗어난 것으로 추정되는 기능은 무시하면서 예상치 못한 온도 조기 경고 시스템에 대해 동시 대응이 가능하다.
세 개의 MIO-8 유닛의 디지털 출력 채널은 알람 예고 장치 및 경고등과 연결된다. 이러한 조기 경보 장치는 잠재적 위험을 즉시 캐치해 작업자에게 경고하며 작업자가 심각성에 따라 시정 조치를 시작하거나 안전하게 대피할 수 있도록 처리한다.
산업용 자동 다이얼러(auto-dialer)는 시스템에 통합돼 있으며 중요한 경고 및 경보 대응을 위해 구성된다. 낮은 수준의 알람은 경고 온도에 도달하면 전화로 공장 관리자에게 경고를 보낸다. 높은 수준의 경보는 심각한 온도가 감지되면 자동으로 전용 소방대원에게 전화를 건다.
시스템 설정

9대의 FLIR A310 카메라는 세 개의 하위 그룹으로 나뉜다. 각 하위 그룹은 시설 내 별도의 검사 구역을 모니터링 한다.

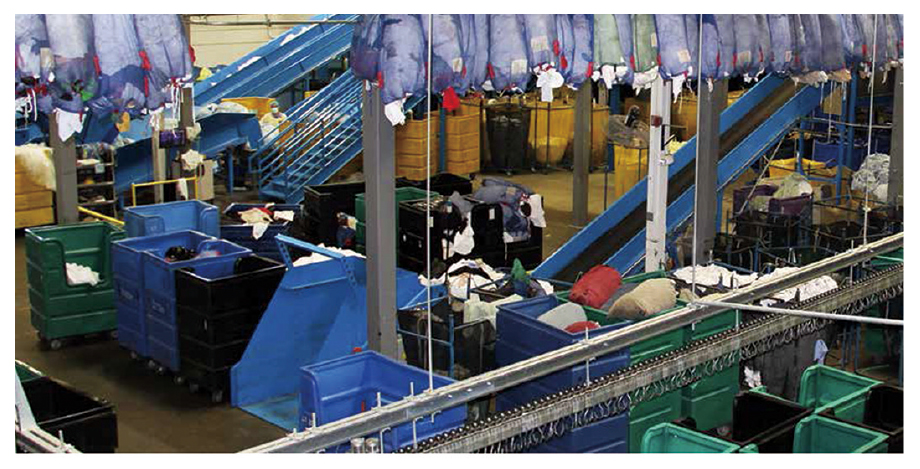

구역 1은 4대의 카메라를 사용하며 들어오는 중요한 세탁물을 모니터링 한다. 일반적으로 유입되는 세탁물은 세탁되지 않은 세탁물에 알려지지 않은 다양한 오염물이 포함될 수 있으므로 화재 위험이 가장 크다. 이 단계에서는 정렬되지 않은 리넨은 화학 반응에 취약할 수 있으며 이로 인해 자연 연소가 발생할 수 있다.
나머지 5대의 카메라는 구역 2와 구역 3으로 나뉘어 설치돼 있다. 이들은 부분 처리된 세탁물의 가방이 장기간 머무는 시설 내 지역을 모니터링 한다. 산화 모니터링이 잠재적 위험에 대한 조기 경고를 제공할 수 있는 위치이다.
모든 카메라 이미지는 모니터링 스테이션으로 모인다. NVR은 비디오 스트림을 기록하고 보관하며 발생할 수 있는 모든 이벤트의 실시간 레코드를 제공한다. NVR은 경고 혹은 알람 이벤트 발생 시 사건을 검토하고 조사하기 위한 유용한 도구다. 산업 세탁소의 역동적인 성격을 감안할 때 다양한 장비와 인력은 매일 카메라 시야를 통과할 수 있다. 보관된 비디오 화면은 사건이 거짓 경보인지 정상적인 작동 변동성으로 인한 것인지 혹은 추가 조치가 필요한 합법적인 경보인지 확인하는데 유용한 방법을 제공한다. 실시간 카메라 이미지도 비디오 모니터에 표시되므로 설비 담당자가 실시간으로 연속해서 볼 수 있다.
모니터링 시스템은 독립형 경보 시스템으로 기능한다. 외부 PC 혹은 PLC에 의존하지 않고 모니터링, 기록 및 알람을 지원한다. 이 기능을 활성화하는 주요 구성 요소는 MoviTHERM의 MIO 모듈이다. 세 개의 MIO 장치는 카메라 이미지에서 발견되는 미리 설정된 온도 조건에 따라 경보 및 경고를 생성하는데 필요한 별개의 전기 연결 장치를 제공한다.

출처 : FLIR(www.flir.com)
