공장 자동화 솔루션의 핵심, 머신비전 공급 업체 36선

2018~2019 주목할 만한 머신비전 업체 / 연재 ③

4차 산업혁명 시대가 도입되면서 시각을 부여하는 머신비전 시스템에 대한 관심도가 높아지고 있다.
머신비전의 활용 분야가 다양한 만큼 머신비전 카메라 업체도 많이 생기는 추세다.
이러한 시대의 흐름에 발맞춰 전 세계에 분포돼 있는 비전 관련 업체를 4회에 걸쳐 게재한다. <편집자주>

게재 순서
•엠브이텍(MVTec)
•뉴로체크(NeuroCheck)
•옥툼(Octum)
•오므론(Omron)
•옵토(Opto)
•폴리텍(Polytec)
•프로포토닉스(ProPhotonix)
•에스에이씨(SAC)
•슈나이더 크로이츠나흐(Schneider Kreuznach)

엠브이텍
범용 소프트웨어 할콘과 올인원 머신비전 소프트웨어 멀릭

엠브이텍(MVTec Software)은 표준 머신비전 소프트웨어 개발 및 제조하는 글로벌 기업이다. 대표 제품으로는 범용 머신비전 소프트웨어 라이브러리인 할콘(HALCON)과 사용자가 프로그래밍하지 않고도 적절한 솔루션을 신속하게 구축할 수 있는 올인원 머신 비전 소프트웨어인 멀릭(MERLIC)이 있다.
할콘은 전 세계적으로 사용되는 통합개발환경(Integrated Development Environment, IDE)을 사용한 머신비전용 표준 종합 소프트웨어이다. 할콘은 이를 통해 비용을 절감시키고 효율성을 높인다. 할콘의 유연한 아키텍처는 머신비전, 의학영상, 이미지 분석 애플리케이션을 빠르게 개발할 수 있도록 해준다.
또 할콘은 멀티코어 플랫폼의 종합적인 지원 및 AVX2, NEON뿐만 아니라 GPU 가속기능 등 뛰어난 성능들을 제공한다. BLOB 분석, 모폴로지, 매칭, 측정, 식별 및 3D 비전 같은 모든 이미징 분야에서 적용되는 수천 개의 라이브러리로 여러 업체들을 지원한다. 또한 할콘은 포괄적인 3D 비전 및 딥러닝 알고리즘과 같은 가장 최첨단의 머신비전 기술을 제공한다.

엠브이텍의 멀릭은 프로그래밍 없이 머신비전 애플리케이션을 신속하게 구성할 수 있는 올인원(all-in-one) 소프트웨어다. 또 할콘의 광범위한 머신비전 전문 기술을 기반으로 쉽고 안정적이며 빠른 성능을 제공한다. 또한 이미지를 중심으로 소스 코드를 작성하거나 많은 파라미터 조절 없이 솔루션을 설계할 수 있다.
엠브이텍의 광범위한 머신비전 기술은 사용하기 쉽고 안정적이며 빠른 성능을 자랑한다. 또한 PC 기반의 소프트웨어 솔루션으로 이미지 중심의 사용자 인터페이스를 제공한다. 때문에 사용자는 애플리케이션을 직관적으로 사용할 수 있다. 특히 멀릭은 이미징 기능을 구성할 때, 명확한 그래픽 사용자 인터페이스를 선호하는 작업에 적합하다.

뉴로체크
대화형 구조의 머신비전 소프트웨어

뉴로체크(NeuroCheck)는 1993년 설립된 자동화 시각 검사 업체다. 전 세계에 1만 개 이상의 애플리케이션 및 턴키 솔루션을 제공하고 있다. 뉴로체크는 자사의 소프트웨어 제품을 기반으로 모든 솔루션을 자체 개발한다. 뉴로체크 소프트웨어는 스마트 카메라부터 멀티 카메라 검사 시스템까지 적용이 가능하며 표준화를 준수한 제품이다. 또한 제품을 통해 고객사의 규모에 관계없이 산업 이미지 처리를 위한 이상적인 플랫폼을 제공한다.
뉴로체크의 엔지니어링 센터는 제품에 맞는 턴키 머신비전 솔루션과 검사 시스템을 개발하는 부서다. 엔지니어팀은 검사 시스템 구축 후에도 프로세스의 모니터링 결과를 보며 효율성을 높이기 위해 광범위한 기술을 지원한다. 또 고객사의 직원들에게 맞춤형 비전 시스템을 운영 및 유지할 수 있는 지식을 전달하는 개별 맞춤식 교육 프로그램을 제공한다.

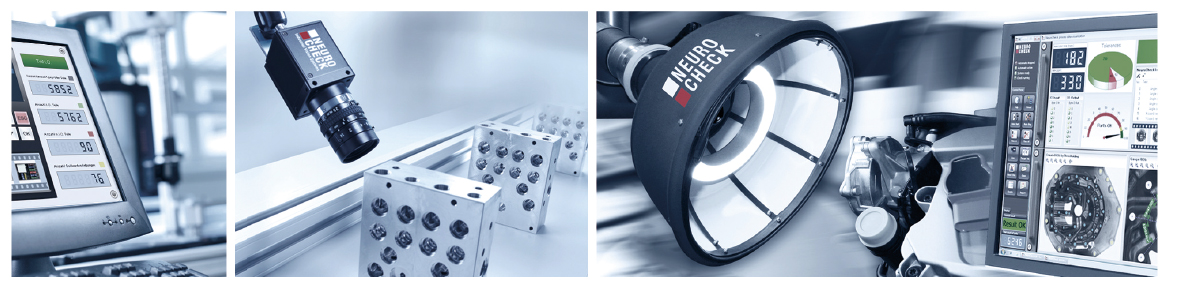

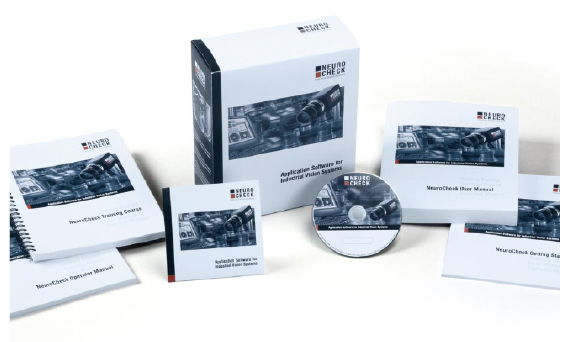

뉴로체크 소프트웨어
뉴로체크 소프트웨어는 품질 관리를 위한 범용 화상 처리가 가능하다. 육안 검사를 대체하면서도 품질은 유지할 수 있도록 애플리케이션의 요구 사항을 충족할 수 있게 설계됐다. 뉴로체크 소프트웨어를 사용하면 제품 조립, 표면 검사 및 측정, 문자의 올바름, 위치의 정확성 등 품질을 확인할 수 있다. 또 뉴로체크 소프트웨어는 개발 및 런타임 시스템의 통합과 직관적인 윈도우 사용자 인터페이스를 제공한다. 따라서 화상 처리 애플리케이션을 쉽게 작성하고 재구성할 수 있다. 또 되감기 기능을 통해 개발 시간과 비용을 절감할 수 있다. 일반적으로 뉴로체크 소프트웨어는 서로 다른 영역의 기능들이 서로를 보완하고 강화할 수 있기 때문에 어떤 응용 프로그램의 유형에도 사용자는 편하게 작업할 수 있다.
뉴로체크 소프트웨어는 이미 세계적인 생산 라인의 중요한 검사 시스템에서 수년간 사용돼 확실하게 신뢰성을 검증 받았다. 뉴로체크 소프트웨어는 영상 및 모든 정보를 표준 데스크탑 프로그램에서도 사용이 가능한 형식의 데이터를 주고받을 수 있어 윈도우 환경에 친숙한 사용자들도 영상 처리를 할 수 있다.

뉴로체크 디지털 카메라
뉴로체크의 CCD 및 CMOS 센서를 탑재한 디지털 카메라는 까다로운 검사 작업에도 적용이 가능하다. VGA에서 25MP까지 넓은 범위의 해상도 모델을 제공하며 다양한 표준 인터페이스를 탑재한다. 어떠한 촬영 환경에서도 Gigabit Ethernet, USB 3.0 또는 IEEE1394 버스(FireWire)를 통해 온라인으로 파라미터를 변경할 수 있다. 또 중간 결과에 따라 검사 주기, 이미지 크기, 이미지 캡처 시간 등을 자유롭게 설정할 수 있다.

옥툼
머신비전을 통해 3차원까지 보다

옥툼(Octum)은 모든 산업 분야에서 높은 완성도 및 조립·표면 검사, 로봇 안내 및 부품 식별을 위한 고성능 머신비전 솔루션을 설계 및 제공한다. 작업에 따라 독립 실행형 또는 네트워크 스마트 카메라는 물론 매트릭스, 라인 스캔 및 3D 카메라가 있는 시스템까지 사용한다. 대표적으로 옥툼의 카메라는 자동차 부품, 전자 제품, 의료 기술, 의약품 및 소비재 산업, 금속 제품 및 기계 제조업체 분야에서 사용된다.

옥툼의 대표 소프트웨어
옥툼의 대표 제품은 CV-Inspect와 OCTUMISEr 소프트웨어이다.

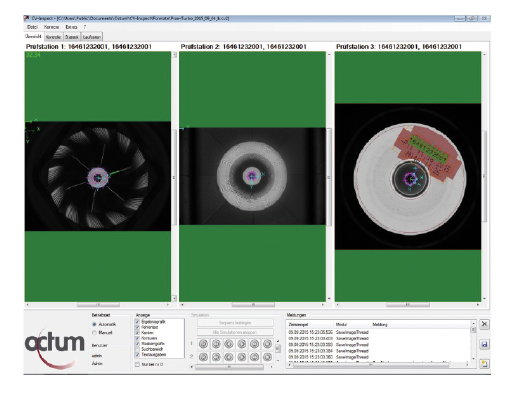

CV-Inspect는 최대 10대의 카메라와 연결해 사용이 가능하다. 또 조명 및 카메라 설정을 개별적으로 매개변수화할 수 있다. 코그넥스(Cognex), 바슬러(Basler), 텔레다인달사(Teledyne DALSA) 등 다양한 제조업체의 카메라와 호환이 가능하다. CV-Inspect를 사용하면 이미지 처리 응용 프로그램을 매개변수화가 가능해 복잡한 문제를 신속하게 해결할 수 있다. 또한 모듈형 구조로 고객별 맞춤형 제공이 가능하다.
CV-Inspect 시스템 소프트웨어가 포함된 모듈식 머신비전 시스템 CV600은 금속 부품 전용 고급 2D 및 3D 표면 결함 검사 시스템이다. 2D 및 3D 탐지 기술을 기반으로 재료 또는 생산 공정 중 결함을 확실하게 감지해 공정 결함율을 줄인다. CV600을 통해 감지할 수 있는 결함은 움푹 팬 흠집, 구멍, 흠, 변색, 녹, 스크래치, 연삭 결함 등이 있다.

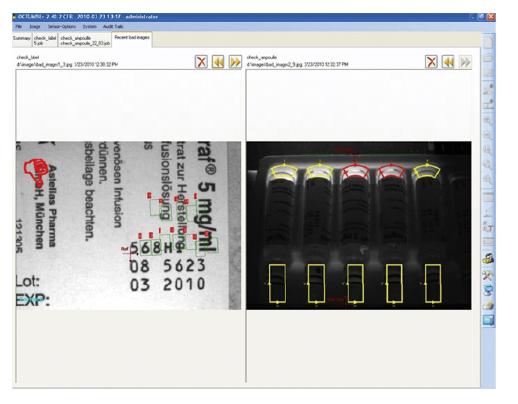

시스템 소프트웨어 OCTUMISEr는 네트워크 스마트 카메라로 이루어진 분산 검사 솔루션에 이상적인 사용자 인터페이스를 구현했다. OCTUMISEr는 제조 라인에 분산돼 설치된 코그넥스의 Smart In-Sight 카메라를 최대 99대까지 연결할 수 있는 중앙 집중식 플랫폼을 제공한다. OCTUMISEr에 연결된 모든 카메라는 수행 중인 개별 작업과 상관없이 중앙 지점에서 제어할 수 있다.
모든 유형의 작업을 위해 옥툼의 시스템은 기능적으로 신뢰성 있고 유연하며 사용하기 쉬운 디자인을 갖추고 있다. 특정 작업의 경우 필요한 이동식 1D, 2D 또는 3D 카메라를 관련 광학 시스템 및 조명과 함께 통합해 사용할 수 있다. 시스템의 표준 인터페이스는 생산 라인과의 원활한 통합을 보장한다.

제약 및 의료 산업의 안전
제약 및 의료 산업의 생산 공정은 모든 분야를 통틀어 최고 수준의 안전성을 요구한다. 그럼에도 불구하고 옥툼은 설립 이래로 제약 및 의료 산업을 위한 제품의 표면 결함 검사, 조립 검사, 측정, 포장 및 라벨 검사용 시스템을 공급해왔다. 옥툼은 제약 회사가 EU 규정인 2016/161을 준수 할 수 있도록 직렬화 및 추적 솔루션도 제공한다. 옥툼의 모든 검사 솔루션은 제약 및 의료 업계의 표준을 준수하며 21 CFR Part 11 버전으로 제공된다.

오므론
EtherCAT으로 최대 속도를 제공하는 비전시스템

오므론(Omron)은 최첨단 제어, 구동 및 센서 기술과 완전히 통합될 수 있는 비전시스템을 제공한다. 오므론은 기본적으로 고성능 비전센서부터 복잡한 산업별 애플리케이션을 위한 비전 시스템까지 다양한 제품을 공급한다.
오므론은 최고 속도의 범용 통신을 보장하기 위해 전체 제품군에서 EtherCAT 인터페이스 시스템을 사용한다. 산업용 컴퓨팅 기술이 발전하면서 CPU의 성능이 빠르게 성장했다. 하지만 기존의 통신 방식들은 이러한 흐름을 따라가지 못했고 이에 따라 병목현상이 발생했다. EtherCAT은 이러한 고민을 해결하기 위해 기계의 모든 구성요소를 쉽고 빠르게 하나로 연결했다. 이 외 다양한 플러그 앤 플레이(Plug-and-Play) 기능과 표준 소프트웨어를 사용하면 오므론 비전 시스템의 구현을 단순화할 수 있다.

픽 앤 플레이스 작업을 위한 비전 카메라

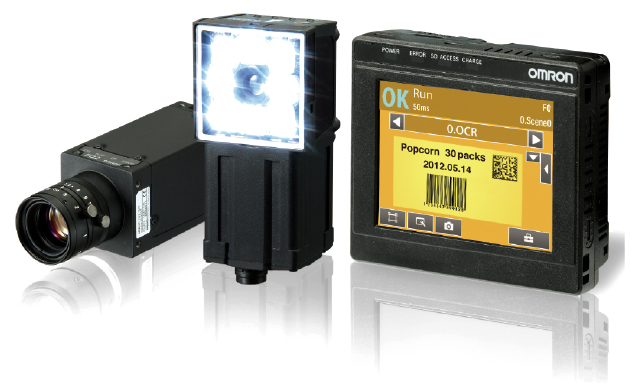

FQ-Motion 시리즈의 비전센서는 픽 앤 플레이스(pick-and-place) 애플리케이션을 위해 특별히 설계됐다. 빠른 소형 센서 FQ-Motion는 임베디드 EtherCAT 인터페이스를 통해 모든 환경에 쉽게 통합될 수 있다. 또한 컨베이어 추적 및 시스템 전체의 보정을 쉽게 수행할 수 있도록 인크리멘탈 인코더 입력을 포함한다.

고정밀 작동을 위한 비전시스템

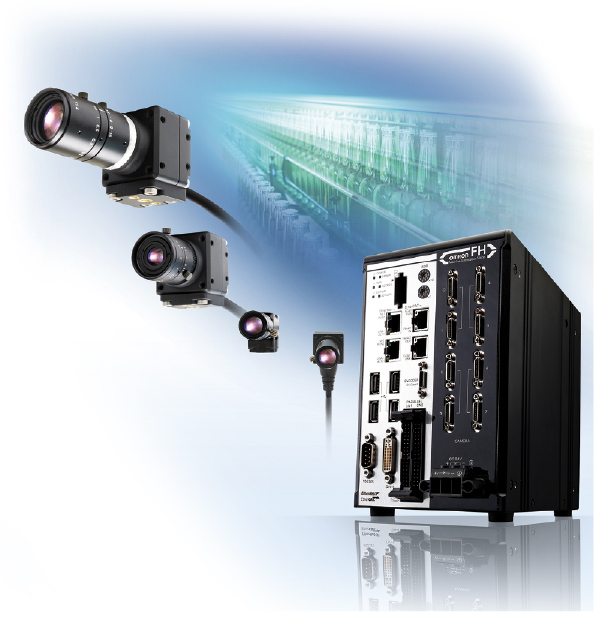

XPectia FH 시리즈의 비전시스템은 PLC, 모션 컨트롤러 및 로봇 제어 시스템과의 원활한 통합을 위해 특별히 설계됐다. FH 시리즈는 모든 유형의 고속 제조 기계에 이상적으로 통합될 수 있다. FH 비전시스템의 특징은 효율적인 비전 알고리즘, 고속 이미지 버스, 쿼드 코어 처리 및 빠른 EtherCAT 통신이다.
오므론은 지난 2017년 10월 산업용 IoT, 바코드 스캐닝 및 머신비전 솔루션을 보다 발전시키기 위해 마이크로스캔(Microscan)을 인수했다.
마이크로스캔은 1982년 설립된 이래로 코드 스캐닝 및 디코딩 기술 생산뿐만 아니라 제품에 새겨진 또는 인쇄된 코드를 읽을 수 있는 고급 독점 알고리즘을 개발한 기업이다. 이 알고리즘은 심지어 표면의 거칠기, 광택, 곡면 유무에 상관없이 코드를 읽을 수 있다.
롭 블랙(Robb Black) 오므론 미국 지사 CEO는 마이크로스캔 인수에 대해 “시너지 효과를 위한 선택이다. 마이크로스캔 인수를 통해 수많은 코드 판독 및 머신비전을 오므론의 기술과 접목시켜 보다 강화된 솔루션 제공 업체로 거듭날 것”이라고 기대를 내비쳤다.

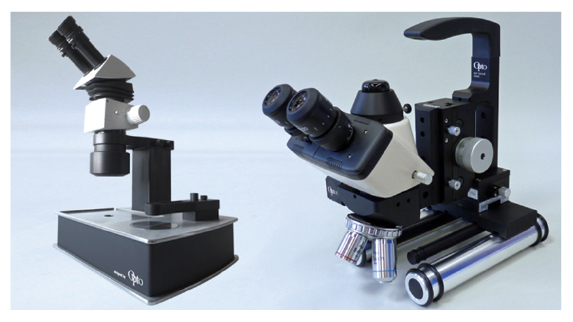

옵토(Opto)는 35년 이상의 경험을 바탕으로 산업 및 생물 의학 분야에 광학 이미징 솔루션과 소형 마이크로 이미징 모듈을 공급하는 업체다.
옵토는 다양한 분야의 애플리케이션을 위한 임베디드 검사 솔루션 개발 경험을 바탕으로 전 세계 첨단 장비 제조업체에 제품을 공급한다. 전 세계 기계 제작사에게 OEM 영상 모듈 및 특수 광학 부품을 공급할 때 DIN ISO 표준을 준수하며 적시생산방식(just in time)을 사용한다. 적시생산방식이란 입하 재료를 재고로 두지 않고 그대로 사용하는 상품관리방식으로 재고를 ‘0’으로 해 재고비용을 최소화하는 경영기법이다.
옵토는 대형 센서 및 소형 픽셀을 위한 고해상도 렌즈 외에도 최대 50배 확대가 가능한 고정 초점 대물렌즈 등 다양한 부품도 제공한다. 모터 구동식 줌 대물렌즈를 적절한 장비 검사 응용 프로그램과 통합시키면 성능과 가격 면에서 탁월한 균형을 제공한다. 또한 옵토는 고객의 상업적 및 기술적 요구에 부합하는 고성능 광기계 솔루션을 제공하기 위해 표준 제품을 정기적으로 수정한다.

산업용 및 비 산업용 애플리케이션
옵토의 이미징 모듈인 IM시리즈는 온보드 카메라, 광학, 조명 및 전자 제어 인터페이스의 최적화된 조합이 특징인 통합형 ‘플러그 앤 플레이(Plug-and-Play)’ 이미징 장치 제품군이다.
지능형 공정 또는 Industry 4.0 애플리케이션용으로 설계된 IM 시리즈는 측정 기계에서 테스트 시스템에 이르기까지 전례 없는 수준의 지능형이다. 따라서 사용하기 쉽고 통합이 용이한 이미징 성능을 모든 생산 환경에서 제공할 수 있다. 각 모듈에는 자체 SDK 및 이미지 수집 소프트웨어가 제공되므로 모든 네트워크 또는 시스템에 쉽게 통합이 가능하다.

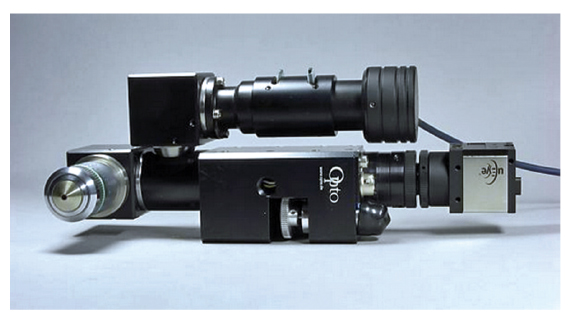

C- 마운트 전동식줌 렌즈
옵토의 전동식줌 렌즈는 일반 줌 형식과 동일한 긴 수명과 신뢰성을 보장한다. 게다가 스테퍼 또는 DC 인코딩 모터 옵션을 적용하면 고정밀 측정 애플리케이션에서도 적용이 가능하다.
옵토는 기계 통합을 염두에 두고 전동식줌 렌즈를 설계했기 때문에 사각형 디자인을 채택했다. 또한 옵토의 상표 등록 방식을 통해 구성을 맞춤 제작하고 업그레이드 할 수 있다. 전동식줌 렌즈는 현재 다양한 업체의 조립된 반도체 검사, 금속 표면 결점 분석 및 자동화 공정의 범용 측정에 활용된다.

폴리텍
부품과 시스템에 관한 조언이 필요하다면…

폴리텍(Polytec)은 1967년 독일 왈드브론(Waldbronn)에 설립된 전 세계에 탄탄한 입지를 다진 기업이다. 폴리텍은 광범위한 광학 기술 제품의 판매, 응용 및 서비스를 제공하며 다양한 글로벌 제조업체를 파트너로 두고 있다. 폴리텍의 주요 분야는 머신비전으로 진동 분석, 산업 공정을 위한 길이 및 속도 측정, 지형과 같은 표면 특성 측정, 스펙트럼 소재 특성 분석을 위해 광학 측정 시스템을 개발 및 생산한다. 또한 폴리텍은 고객사에게 다양한 응용 분야의 경험을 활용해 LED 조명, 광섬유 시스템, 렌즈, 필터, 카메라, 비전센서, 머신비전 소프트웨어 및 액세서리와 같은 부품의 선택 및 통합에 대한 조언을 제공한다.

폴리텍은 작업을 위한 구성요소를 분석하고 선택하는 것에서부터 생산 시스템 구현에 이르기까지 고객의 모든 솔루션을 관리한다. 폴리텍의 제품은 광범위한 표준 제품과 호환이 가능해 LED 조명 애플리케이션에서만 약 3000개의 표준 제품을 사용할 수 있다. 폴리텍은 다양한 표준 제품 사용이 가능함에도 불구하고 맞춤 솔루션을 요구하는 고객사에게 짧은 개발 시간과 저렴한 가격으로 맞춤 서비스를 제공한다.

MEMS의 3D 역학 및 지형 측정

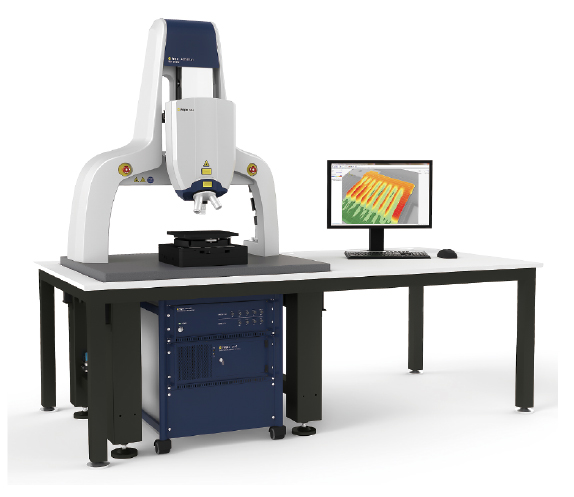

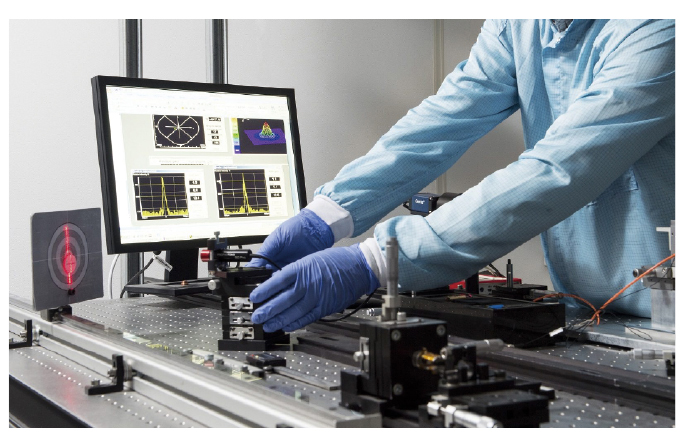

표면 지형, 동적 모션 분석 및 시각화는 MEMS(Micro-Electro-Mechanical Systems) 장치와 같은 미세 구조를 테스트하고 개발하는 것이 중요하다. 또한 이는 FE 계산 검증, 누화 효과 결정 및 표면 변형 측정에 필수적이다. 폴리텍의 MSA-600 마이크로 시스템 분석기는 평면 지형 및 비 평면의 모션을 특성화하기 위한 올인원 광학 측정 워크스테이션이다.
이 계측기는 마이크로 구조에 대한 업계의 요구에 맞춰 향상된 측정 유연성과 정밀도를 제공한다. 마이크로 시스템 분석기는 정확한 3D 동적 및 정적 응답 데이터를 제공해 개발 및 제조비용을 줄이면서 장치 성능을 향상시킨다. 따라서 설계 주기를 단축시키며 문제해결을 단순화하고 수율을 향상시킬 수 있다.

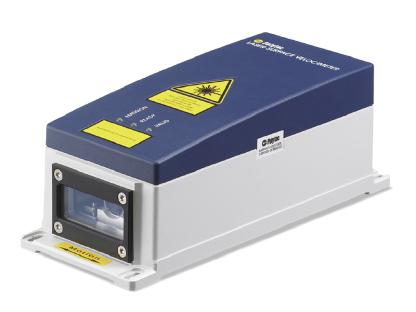

폴리텍의 새로운 레이저 표면 속도계
정확한 속도와 길이 측정은 다양한 길이의 제품 생산을 제어하는데 중요한 요소이다. 차세대 LSV 레이저 표면 속도계인 ProSpeed는 신뢰할 수 있는 측정을 제공해 생산 공정을 최적화한다. 폴리텍 센서는 전 세계의 다양한 업체에 채택돼 금속 및 케이블 분야에서 생산량을 증가시킨다. 기존의 접촉식 휠 측정 방법은 표면 손상 및 열팽창과 같은 문제를 발생시켰다. 하지만 ProSpeed 레이저 센서는 높은 정밀도의 비접촉 측정 원리로 제품의 손상없이 측정이 가능하다.
최근 출시된 ProSpeed LSV-2100은 향상된 연결성으로 언제 어디서나 구성 및 프로세스 데이터에 액세스할 수 있다. 또한 유연성을 높이고 터치 디스플레이를 통해 직접 피드백을 얻을 수 있다. 광센서의 작동 범위는 최대 3m이며 프로세스의 동작 방향과 정지 상태를 제어한다. 또한 열악한 상황에서도 측정이 가능하며 TPH 열 보호 하우징은 추가적인 보호 기능을 제공한다.

프로포토닉스
성능과 비용의 균형을 맞추는 맞춤형 LED · 레이저 솔루션

프로포토닉스(ProPhotonix)는 OEM 업체의 요구사항에 맞춰 LED 및 레이저 조명 솔루션을 제공한다. OEM LED 생산 및 레이저 모듈 개발 분야에서 20년 이상 유지해온 기업이다. 또 가장 까다로운 기준을 가진 머신비전 애플리케이션을 위한 고강도 칩 온 보드(Chip-on-Board) LED 조명 제품 및 작고 균일한 구조의 조명 레이저 모듈을 설계 및 제조해 OEM 업체에 제공한다. 프로포토닉스의 다양한 솔루션은 고객사로 제공돼 포장, 태양광, 식품 및 음료, 제약, 인쇄 및 자동차 번호판 자동 인식 등 여러 산업 분야의 비전 애플리케이션에 사용된다.
프로포토닉스의 레이저 모듈 및 LED 조명은 비전 시스템의 카메라 및 소프트웨어와 결합해 결함 감지, 생산 라인 모니터링, 로봇 가이던스 및 다양한 산업 분야에서 광학을 사용한 객체 분류를 가능하게 한다. 프로포토닉스의 UV LED 경화 시스템은 산업용 인쇄, 3D 인쇄, 코팅 및 접착제 경화 응용 분야에 최적의 UV 조명을 제공한다. 또한 프리미엄 제조업체용 레이저 다이오드도 공급한다.

고객사 맞춤 설정이 가능한 레이저 모듈
프로포토닉스는 머신비전을 위한 DOE 패턴, 산업 정렬 애플리케이션을 위한 견고한 레이저 모듈, 생명 공학, 3D 인쇄 등 광범위한 레이저 애플리케이션을 위해 사용하기 쉬운 플러그 앤 플레이(plug and play) 레이저 다이오드 모듈을 설계 및 생산한다.
다이오드 레이저 모듈은 다양한 파장, 출력 전력, 빔 형상 및 다양한 전자 기능 및 폼 팩터로 사용이 가능하다.
프로포토닉스의 레이저 모듈은 405~1300(㎚)의 파장은 최대 2W의 최대 출력으로, 원형 및 타원형 스폿, 가우스 및 다양한 회절 광학 패턴으로 사용할 수 있다. 프로포토닉스의 고객별 맞춤 설정은 CW, 펄스 또는 TTL 변조 옵션을 제공 하며 온도 안정화(TE 냉각) 레이저 모듈 선택도 가능하다. 이 외 고객사의 사양에 맞춘 비용 효율적인 커스텀 레이저 솔루션도 제공된다.

정밀제어와 안정성을 제공하는 고성능 레이저 다이오드

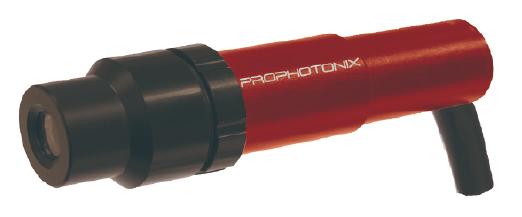

PROdigii는 까다로운 작동 환경에서도 뛰어난 파장 안정성과 열 관리 기능을 제공하도록 설계됐다. RS485 지능형 제어 및 모니터링 인터페이스는 손쉬운 통합과 실행중인 시스템 모니터링 기능을 제공한다.
또한 레이저 모듈 설계에는 출력 파장 안정화, 출력 전력 제어, 일정한 전력 수준 유지를 통해 다이오드 수명을 향상시키는 일체형 열 관리 기능이 포함돼 있다.
PROdigii 디지털 레이저는 405~850(㎚)의 파장 범위에서 사용할 수 있으며 최대 500㎽ 연속파 또는 1W 펄스로 고속, 정밀 이미지를 캡처할 수 있다.
또 PROdigii는 3D 측정 애플리케이션을 위한 균일한 라인 발생기 또는 분석, 분광, 고정밀 정렬 애플리케이션을 위한 타원형 빔으로 활용 가능하다. PROdigii는 작은 원통형 폼 팩터로 인해 OEM 제품과 머신비전 시스템 어디에나 장착이 가능하다.

에스에이씨
전문지식 없이도 사용 가능한 소프트웨어

에스에이씨(Sirius Advanced Cybernetics, 이하 SAC)는 숙련된 이미지 처리 전문가들이 스핀오프로 설립한 기업으로 현재 20년 넘게 품질 혁신을 이루고 있다.
또한 ‘머신비전을 위한 도구와 솔루션’이라는 목표를 전 세계의 다양한 분야에 산업용 이미지 처리를 위한 제품과 솔루션을 제공한다.
SAC는 고품질 제품과 시스템의 개발, 생산 및 판매에 주력하면서도 고객의 요구 사항에 최대한 맞춰 혁신적인 솔루션을 제공한다. 추후 고객의 요구사항들을 산업 이미지 처리 분야에서 새로운 표준을 정립할 때 참고하기 때문에 OEM과 시스템 통합 업체는 물론 최종 고객에게까지 이상적인 파트너라는 평가를 받는다.

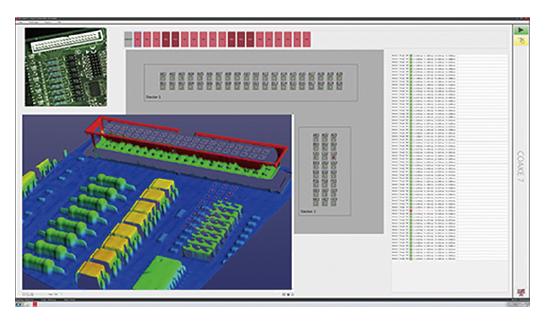

머신비전 솔루션 플랫폼 Coake 7
머신비전 소프트웨어 도구에 대한 요구 사항은 이미지 품질, 세부 묘사 및 처리, 제공해야하는 테스트 클럭 시간 등 매우 다양하다. 게다가 최근 더욱 복잡한 제품의 검사에도 활용됨으로 인해 요구 사항이 점차 많아지고 있다. 동시에 사용자들은 아주 짧은 시간 안에, 그리고 전문 지식 없이도 사용 가능한 시스템을 원한다. Coake 7은 이러한 요구 사항을 충족시킬뿐만 아니라 추가적인 이점까지 제공한다.
Coake 7은 간단한 작동 방법과는 달리 뛰어난 성능으로 다양한 검사 작업에 대해 효율적인 솔루션을 제공한다. Coake 7은 치수 검사 또는 표면 검사의 수천 가지 애플리케이션에 사용돼 이미 광범위한 산업 분야에서 입증 됐다. Coake 7은 프로그래밍 지식 없이 산업 이미지 처리를 위한 정교한 솔루션을 구현할 수 있는 최신 소프트웨어 플랫폼이다. 완전히 통합된 머신비전 솔루션 스튜디오를 통해 드래그 앤 드롭을 구성으로 모든 테스트 요구 사항을 실현할 수 있다. 또한 프로그래밍 기술이 필요하지 않다. 간단한 매개 변수 설정 및 슬라이더 제어를 통해 현재 작업의 결과를 테스트 프로세스에 직접 통합 할 수도 있다.

핀 및 커넥터 검사기 Pulsar
플러그 핀의 위치와 모양 검사는 플러그 커넥터의 정상적인 동작을 위해 필수적이다. 핀의 편차는 커넥터 결합 및 전기적 접촉에서 중단을 초래할 수 있기 때문에 특히 중요하다. 따라서 커넥터에서 핀의 위치를 정확하게 측정하고 확인해야 한다. 접촉식 측정 또는 2D 이미지 처리와 같은 고전적인 테스트 방법은 정확도, 시간, 플러그 형상으로 인한 접근 어려움 등으로 한계에 도달했다.

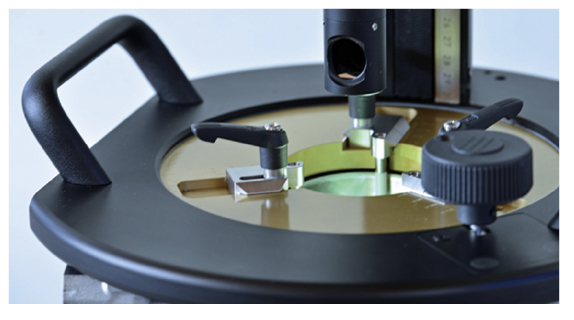

SAC의 Pulsar 커넥터 검사기는 3차원에서 핀 위치를 비접촉식으로 정밀하게 측정하며 플러그 핀을 100% 자동으로 제어하는 솔루션이다. Pulsar에는 지능형 평가 로직이 포함돼 있어 3D 데이터에서 핀 평가를 위한 측정 변수를 결정한다. 그래픽 티치-인(teach-in) 기능을 통해 시스템을 새로운 제품 유형에 적용하거나 테스트 공차를 쉽게 변경할 수 있다. 모든 측정 결과는 즉시 기록돼 통계적으로 평가 할 수 있다. 이로 인해 생산 프로세스가 투명 해지고 빠른 프로세스 변동이 가능하다.

슈나이더 크로이츠나흐
소비자용부터 산업용까지 다양한 렌즈 및 필터 제공

슈나이더의 정식 명칭은 Jos. Schneider Optische Werke GmbH이지만 설립자의 이름과 본사 소재지의 이름을 따라 ‘슈나이더 크로이츠나흐’ 혹은 ‘슈나이더’라고 부른다. 슈나이더는 100년이 이상의 경험을 가진 회사로 카메라 렌즈, B+W 필터, 편광 필터, 산업용 광학 및 기계 부품 등을 시장에 제공하고 있다.
이 외 슈나이더는 C 마운트 렌즈, 단초점 렌즈, 대형 센서용 렌즈, 산업용 필터, LED 조명 등 폭넓은 범위의 표준 제품을 보유하고 있다. 또한 OEM 프로젝트용 맞춤형 솔루션을 위해 고객의 요구 사항에 맞춰 전문 지식을 바탕으로 우수한 광 기계 시스템을 구현한다.
슈나이더의 대표 제품 중 하나인 B+W 필터는 슈나이더만의 MRC라는 독보적인 코팅 기술로 높은 투과율을 자랑하면서도 스크래치, 외부오염, 습기에 강한 것이 특징이다. 이 외에 슈나이더의 대표 제품은 첨단 렌즈가 있다. 슈나이더의 첨단 렌즈는 우주의 신비를 밝히는 중요한 임무를 수행하고 있다. 2009년 5월 승무원 7명을 태운 미국 우주왕복선 아틀란티스호가 허블 천체 망원경 교체 임무에 슈나이더의 우주 관측용 카메라 렌즈가 사용됐다. 임무를 수행하기 위해 NASA 우주 전문가들은 슈나이더의 콤팩트 C 마운트, Xenoplan, Cinego 렌즈를 기체 내부에 탑재해 정거장 도킹 유도 및 우주 천체망원경 교체 시 사용했다.

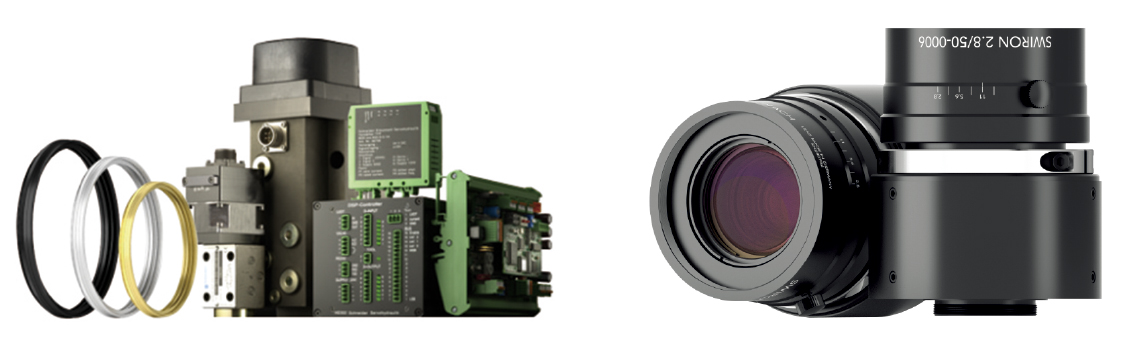

슈나이더의 새로운 SWIRON 2.8/50 렌즈
슈나이더의 새로운 SWIRON 2.8/50 렌즈는 50㎜의 초점 거리와 C 또는 V 마운트 장착이 가능한 고성능의 렌즈다. 렌즈는 매우 견고하지만 거친 주변 환경에 민감하지 않기 때문에, 모든 상황에서 높은 광학 이미징 성능을 유지한다.
모든 SWIRON 렌즈의 표준 사양에는 900~1700㎚의 코팅뿐만 아니라 홍채와 초점 설정의 안전 잠금 장치가 포함된다. 새로운 SWIRON 렌즈는 최대 12.4㎛의 픽셀 크기와 25.6㎜ 이미지 써클을 가져 초고해상도 센서에 적합하다.
미광을 감소시키는 특수 래커는 모든 애플리케이션에서 최적의 이미징 성능을 보장해 준다. 0.25m에서 2.5m 사이의 작업 거리와 1% 미만의 왜곡으로 설계된 SWIRON 2.8/50은 유체 검사, 의약품 또는 태양열 검사와 같은 용도에 이상적이다. 또한 화학 및 농업 분야의 LIDAR 애플리케이션에 적합하며 재료 시험을 위한 식품 제어 및 초분광 이미징에 사용된다.   <다음호에 계속>
