ColorRanger E를 통한 트루 컬러 탐색

산업 솔루션을 위한 고속 3D 측정과 멀티스캔

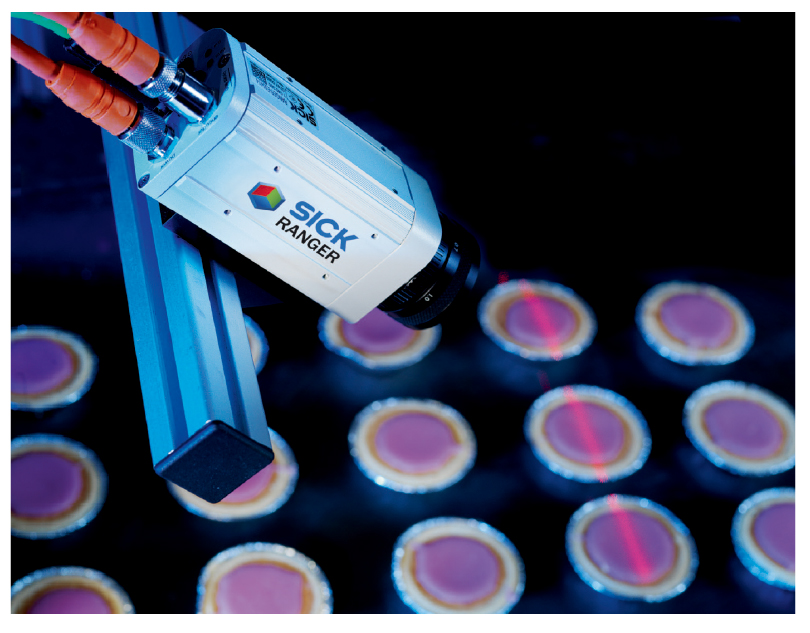

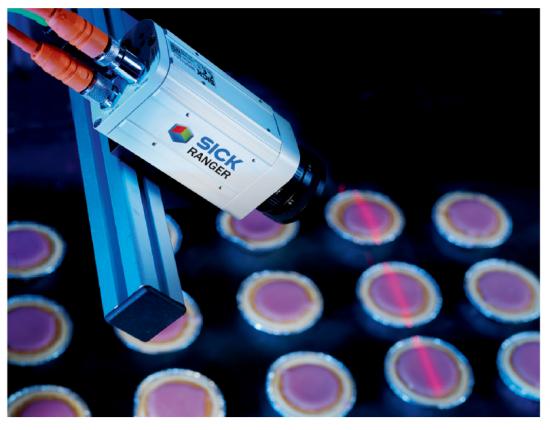

씨크(SICK)는 전 세계에서 공장 · 물류 · 프로세스 자동화를 위한 지능형 센서와 센서 솔루션을 생산하는 기업이다. SICK의 ColorRanger E 3D 카메라는 산업 솔루션에 적합한 고속 3D 측정이 가능하다. ColorRanger는 이름에 들어간 ‘레인저’라는 단어처럼 마치 객체의 트루 컬러를 기습 공격 훈련을 받은 대원처럼 순식간에 포착해낸다. 3D 형상 및 색상에 따른 품질 검사 및 등급 부여가 가능한 ColorRanger를 소개한다.

ColorRanger는 검사된 부품에 대해 자세한 정보를 제공한다. 3D 모양과 부품의 대비뿐만 아니라 색상을 알면 훨씬 더 안정적인 결정을 내리고 생산 품질을 향상시킬 수 있기 때문이다.

한 대의 카메라로 여러 가지 작업 수행
예전에는 최종 결정을 내리기 위해 여러 대의 카메라가 필요했다. SICK의 독점 기술인 멀티스캔(MultiScan)을 사용하면 한 대의 카메라에서 모든 것이 가능하며, 분석을 위해 조합하기도 쉽다.
이와 더불어 하드웨어 비용과 통합 비용이 절감된다.

광범위한 기능과 유연성

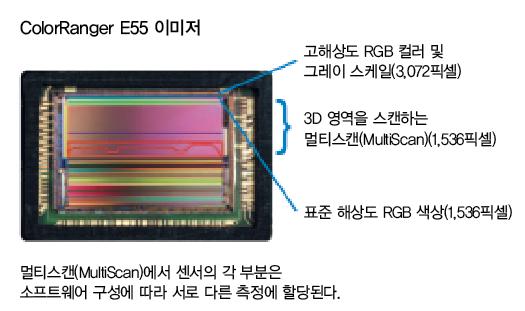

ColorRanger는 3D 카메라와 라인 스캔 컬러 카메라의 기능을 결합한 제품이다. 3D 및 멀티 스캔(MultiScan) 센서 외에도 최대 3,072 픽셀 해상도의 컬러 및 흑백 측정을 위한 전용 센서행이 있다. 유연한 멀티스캔(MultiScan) 기술을 통해 동시에 3D, 레이저 산란, 컬러 및 흑백 측정을 포함한 사용자의 정확한 요구 사항에 맞게 카메라를 구성할 수 있다.
Colorranger는 통합을 용이하게 하기 위해 내장된 화이트 밸런싱 기능과 잘 정렬된 컬러 이미지의 편심에 대한 보상 기능을 제공한다. 또한 색상과 3D의 광원이 서로 다르게 간섭되지 않도록 하기 위해 광원의 스펙트럼 분리를 위한 IR-필터 옵션이 있다.

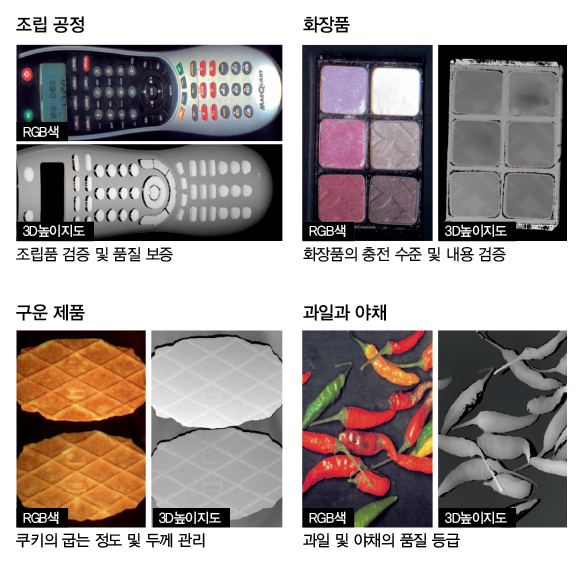

활용 예시
제품 품질 및 생산 최적화(처리량, 가동 시간, 비용 절감 등)에 대한 요구 사항이 증가함에 따라 생산 부품의 더 많은 측면을 고려할 필요가 있다. 예를 들어, 높이나 부피와 같은 3D 정보는 포장 문제를 최소화하고, 결함이 있는 부품을 제거하고, 폐기물을 줄이기 위해 사용될 수 있다. 또한 색상 데이터를 사용하여 부품 또는 어셈블리의 미적 등급 또는 전반적인 품질 보증을 수행할 수 있다.

대부분 정확한 결정을 위해 생산 라인에서 부품의 3D 대비 및 색상 정보가 동시에 필요하다. ColorRanger의 고유한 기능을 사용해 이러한 모든 측면을 병렬로 측정할 수 있으므로 간편한 솔루션으로 생산을 최적화할 수 있다.

멀티스캔(MultiScan) 기술

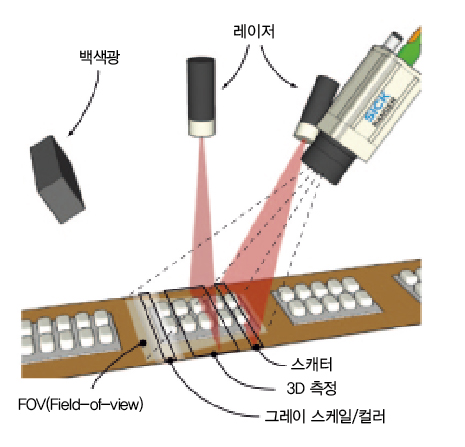

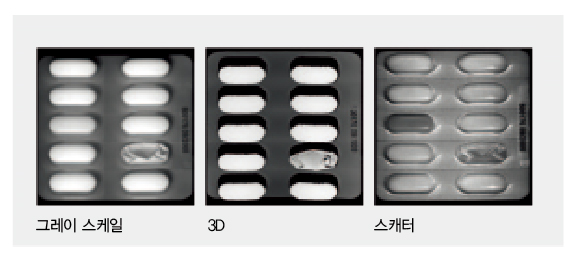

SICK의 멀티스캔(MultiScan) 기술은 하나의 카메라에 2D와 3D 이미지의 이점을 결합시킨 것이다. 특정 애플리케이션의 정확한 요구에 맞게 구성할 수 있는 다수의 동시 측정이 가능하다. 레인저(Ranger) 멀티스캔에(MultiScan)는 선택할 수 있는 3D, RGB 색상, 대비 및 레이저 산란을 위한 다양한 측정 구성 요소가 포함돼 있다. 각 구성 요소들은 적절한 광원을 필요로 한다.

출처 : SICK(www.sick.com)
