중국에서 가장 영향력 있는 머신비전 전시회 Vision China 2018 개최

오는 3월 14일(수)부터 16일(금)까지 중국 상하이 신 국제 엑스포 센터(Shanghai New International Expo Centre, SNIEC)에서 Vision China 2018이 개최된다. 매년 3월경 개최되는 Vision China(상해)는 중국에서 가장 크고 영향력 있는 제1의 머신 비전 전시회로써 산업의 핵심 부품을 전시한다. 이에 따라 Vision China와 공동 개최되는 5개의 전시회 및 전시 예정 제품에 대해 더 알아보고자 한다.

공동 개최되는 6개의 전시회
오는 3월 14일(수)부터 16일(금)까지 중국 상하이 신 국제 엑스포 센터(Shanghai New International Expo Centre, SNIEC)에서 Vision China 2018, Semicon China 2018, FPD China 2018, LASER World of Photonics 2018, Electronica China 2018, Productronica China 2018 총 6개의 전시회가 공동 개최된다. 이 전시회와 관련된 산업의 애플리케이션은 물론 다양한 분야의 전문가, 연구자 및 기술자들이 모이는 만큼 관람객들에게 다양한 데모 경험과 알맞는 산업솔루션을 찾기 위한 최고의 플랫폼을 제공할 것으로 기대된다.

Vision China 2018

1982년 설립된 머신 비전 분야의 권위 있는 조직 중국 이미지 학회(CSIG)와 세계에서 손꼽히는 전시, 무역 기업인 메세 뮌헨 인터내셔널(MMI)이 주최하는 Vision China의 주요 전시품목은 스마트카메라, 보드, 소프트웨어 패키지, 산업용 렌즈, 산업용 조명, 센서, 액세서리 등이 있다.
머신비전은 자동화 및 로봇 기술, 적외선 이미징, 지폐 인쇄, 전자 포장, 질량 감지, 자동식별(OCR/OCV), 측정, 지능형 비주얼, 표면 검사, 인쇄, 포장, 보안 모니터링, 의료 치료, 광학 검사 등 매우 다양한 분야에 활용되는 기술로 4차 산업혁명의 핵심요소인 스마트팩토리에 없어서는 안 될 기술을 선보일 예정이다.

SEMICON China, FPD China 2018

올해의 SEMICON China와 FPD China 는 ‘CONNECT, COLLABORATE, INNOVATE(연결, 협력, 혁신)’ 이라는 주제로 개최된다. SEMICON China는 관람객에게 세계에서 가장 빠르게 성장하고 가장 역동적인 마이크로일렉트로닉스 시장과 연결될 수 있는 기회를 제공한다. 또한 기업에게는 가장 적합한 고객 앞에서 브랜드의 제품 및 기술을 선보일 수 있는 플랫폼을 제공한다.
SEMICON China는 크게 IC 제조, LED 및 사파이어,  ICMTIA, 파워 일렉트로닉스 파빌리온 총 4가지로 구성되어 있다. IC 제조 파빌리온은 IC 설계부터 제조에 이르기까지 중국의 팹리스 IC 커뮤니티 서비스에 중점을 둔 제품, 기술 및 제조 솔루션을 선보일 예정이다. LED 및 사파이어 파빌리온은 현재 크게 성장 중인 LED 시장과 관련된 제품들을 선보일 것으로 기대된다.
FPD China는 전 세계 장비, 재료 및 최신 기술을 함께 모아 디스플레이 및 터치스크린 제조 체인에 중점을 둔 국제 산업 박람회이다. 2004년 이래로 10년 이상의 역사를 가지고 있으며, SEMI와 CECC가 공동 주관한다. FPD China는 터치스크린과 OLED 파빌리온으로 구분되어 진행된다.

LASER World of Photonics 2018

LASER World of PHOTONICS CHINA는 2006년 설립된 이후, 아시아를 대표하는 포토닉스 전시회가 되었다. 혁신적인 제품과 산업 솔루션 및 애플리케이션을 중심으로 전 세계의 실제 개발 상황을 보여주는 제품들을 많이 선보일 예정이다. LASER World of PHOTONICS CHINA는 정보 통신 기술에서부터 마이크로 제조 기술, 의료 기술, 진단 및 치료 방법에 이르기까지 아시아의 다른 전시회에서는 보기 힘들었던 시장까지 다채롭게 선보인다.
광학 제조 시장은 빠르게 성장함과 동시에 끊임없이 혁신을 창출하는 제품과 기술들을 보여줌으로써 관람객들의 이목을 집중시킬 것으로 기대된다.

Electronica China, Productronica China 2018

Electronica China는 전자 부품, 시스템 및 애플리케이션을 위한 혁신적인 플랫폼을 선보이는 전시회이다. Productronica China와 함께 진행되며, 전자 산업의 전체 가치 사슬을 제시한다. 다면적이고 미래 지향적인 Electronica China는 최신 시장 동향 및 기술을 강조하는 포럼 및 이벤트를 제공한다. 포럼, 컨퍼런스, 응용 사례 발표 및 패널 토론을 통해 더 많은 추진력과 배경 정보를 얻을 수 있을 것으로 기대된다.

주목할 만한 출품 리스트
- SiliconSoftware

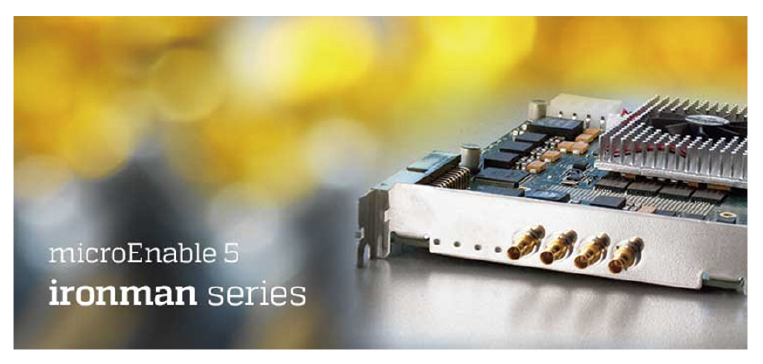

•microEnable 5 ironman 제품 시리즈

Silicon Software의 Ironman 프레임 그래버는 머신비전에서 가장 중요한 디지털 인터페이스를 위한 강력한 이미지 수집 및 이미지 처리 보드 제품 시리즈이다. Ironman 프레임 그래버는 정교한 응용 프로그램 및 컴퓨팅 리소스가 특징이다. Ironman 시리즈는 Camera Link 및 CoaxPress 프레임 그래버 외에도 Camera Link HS(CLHS)로 확장되었다. CLHS Ironman은 A 시리즈(클래식 이미지 수집 프레임 그래버)와 V 시리즈(VisualApplets의 프로그래머블 프레임 그래버) 버전으로 출시되었다.
Ironman 시리즈는 PCI Express×8(2 세대)을 통해 호스트 PC로 데이터를 전송하는 것이 특징이다. Silicon Software의 DMA3600 기술을 사용하면 3.6GB/s의 데이터 전송량을 일정한 값으로 달성할 수 있다. 프레임 그래버에는 1GB(A-시리즈) 또는 2GB(V-시리즈) 내장 메모리가 장착되어 있으며 강력한 비전 프로세서(자일링스 FPGA 버텍스 6 시리즈), 구성이 가능한 트리거 / 디지털 I/O 커넥터 및 카메라 용 전원 공급 장치(Power over Camera Link 및 Power over CoaXPress)가 함께 제공된다. 프로그래머블 버전은 VisualApplets를 지원하고 실시간 이미지 처리를 위한 복잡한 알고리즘 구현을 용이하게 한다.

•VisualApplets 3

VisualApplets 3는 FPGA 프로세서의 이미지 처리 실시간 애플리케이션을 위한 통합 개발 환경으로 다양한 산업 분야에서 사용되고 있다. VisualApplets 3는 프레임 그래버, 산업용 카메라 및 이미지 처리 장치와 같은 이미지 처리 하드웨어에서 FPGA 프로세서에 대한 액세스를 열어 개별 이미지 처리 응용 프로그램을 구현한다.
그래픽 사용자 인터페이스에서 데이터 흐름을 사용하여 FPGA 프로그래밍을 표현하는 접근 방식은 하드웨어 및 소프트웨어 개발자와 응용 프로그램 엔지니어가 하드웨어 프로그래밍 경험 없이도 짧은 시간 내에 복잡한 이미지 처리 작업을 위한 설계를 쉽게 만들 수 있는 것이 특징이다. 프로그래밍된 모든 애플리케이션은 FPGA 하드웨어에서 실시간으로 수행될 수 있다.

- Allied Vision

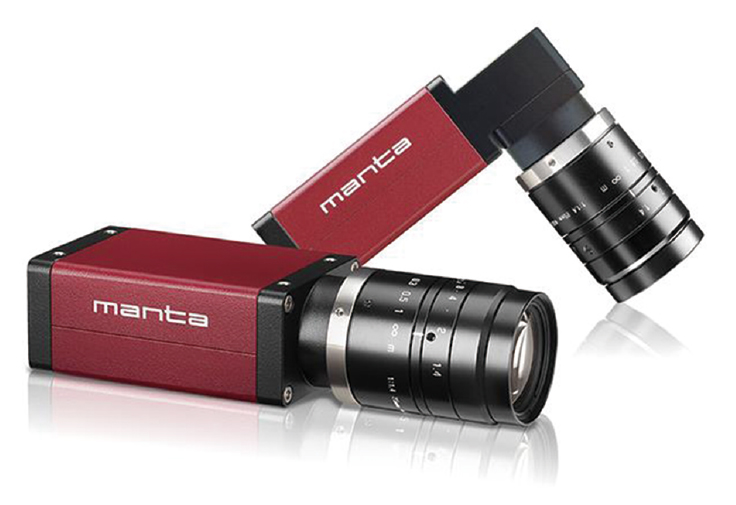

•2세대 소니 IMX CMOS 센서가 장착된 새로운 Manta 모델

Allied Vision은 Pregius 글로벌 셔터 픽셀 기술이 적용된 2세대 Sony IMX CMOS 센서를 통합한 두 가지 새로운 만타 카메라가 출시되었다. Manta G-158 모델은 1.58MP의 해상도 및 최대 해상도에서 75.3fps의 프레임 속도를 제공하는 IMX273 센서를 탑재했다. Manta G-040은 0.40MP의 해상도 및 최대 해상도에서 286fps의 프레임 속도를 제공하는 IMX287 센서를 장착했다. 두 모델 모두 버스트 모드에서는 조금 더 높은 프레임 속도를 얻을 수 있다.
새로운 Manta 모델은 빠르게 움직이는 물체를 정확하게 포착해야하는 산업용 애플리케이션에 특히 적합하다. 우수한 성능으로 인해 Manta 모델은 유사한 해상도 및 광학 형식(예: Sony ICX424 또는 ICX445 CCD 센서)으로 기존 CCD 카메라를 대체 할 수 있는 최상의 후보가 될 것으로 기대된다. 특히 3가지 룩업 테이블, 정교한 색상 보정 기능, 견고한 금속 하우징 및 보드 레벨 버전과 같은 다양한 모듈 옵션이 특징이다.
새로운 Manta G-158과 Manta G-040은 ToE(Trigger over Ethernet) Action Command 기능을 제공한다. ToE를 사용하면 사용자가 이더넷 케이블을 통해 네트워크에서 GigE 카메라를 외부 적으로 트리거가 가능하다. 이것은 Manta 카메라가 PoE(Power over Ethernet) 연결을 통해 트리거 될 수 있으며, 사용자가 데이터, 전원 및 트리거 기능을 단일 케이블 솔루션으로 구현할 수 있음을 의미한다.

- Pleora

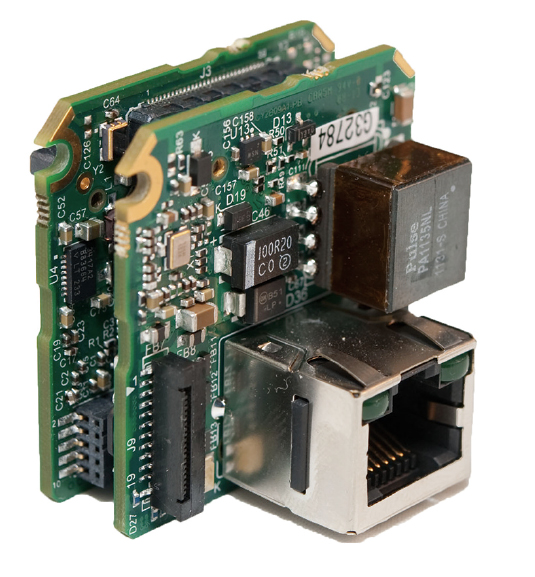

•iPORT NTx-NBT25 임베디드 비디오 인터페이스
표준 Cat 5e 케이블을 통해 2.5Gbps의 압축되지 않은 이미지 전송
Pleora의 iPORT™ NTx-NBT25 임베디드 비디오 인터페이스 하드웨어는 NBASE-T를 통해 GigE VisionⓇ 2.0 비디오 연결을 이미징 장치 및 시스템에 통합하는 간단한 방법을 제공함으로써 제조업체가 출시 시간을 단축하고 위험을 줄이며 비용을 절감 할 수 있도록 지원한다. NTx-NBT25 임베디드 비디오 인터페이스는 표준 Cat 5E 이더넷 케이블을 통해 압축되지 않은 이미지를 최대 100m 거리에서 2.5Gbps 전송을 지원한다. 비디오 인터페이스는 GigE Vision 2.0 및 GenICam™ 표준을 준수하여 멀티 벤더 네트워크 또는 포인트 투 포인트 디지털 비디오 시스템에서 상호 운용성을 보장한다.
소형 하드웨어 솔루션으로 평면 패널 X-선 검출기, 이미징 시스템 및 카메라에 쉽게 내장이 가능하다. NTx-NBT25는 IEEE 1588 정밀 시간 프로토콜(Precision Time Protocol)을 지원하여 이미지 캡처 기능과 다른 시스템 요소를 동기화함으로써 이미지 수집을 정확하게 트리거한다. 통합 이미지 관리를 통해 사용자는 특정 수집 프로세스 중에 전송 된 이미지를 추적하고 검색 할 수 있다. 또한 하드웨어 개발 없이 프로토타입 및 데모의 신속한 설계를 가능하게 함으로써 시장 진입 시간을 단축하는 개발 키트와 함께 제공된다.

•eBUS SDK
고성능 디지털 비디오 시스템 및 카메라에 사용하도록 설계된 Pleora의 eBUS™ SDK (Software Development Kit)는 Windows, Linux 및 Mac 개발자가 위험을 줄이고 설계를 낮추면서 짧은 시간 내에 비디오 응용 프로그램을 제작할 수 있는 기능이 풍부한 툴킷이다. eBUS SDK는 GigE, 10 GigE, USB 및 IEEE 802.11 무선을 통해 비디오를 수신하는 단일 기능 세트를 사용하는 깨끗한 모듈 형 아키텍처를 기반으로 한다. 이는 다른 매체에 대해 빠르고 쉽게 수정할 수 있기 때문에 ‘미래 보장형’제품에 유용하다. 또한 개발자가 효율적으로 작업 할 수 있도록 도와주고 다중 인터페이스 오퍼링으로 포트폴리오 지원을 줄여준다.
Pleora의 eBUS SDK에는 각 개발 프로젝트의 퀵 스타트 플랫폼으로 사용되는 거대한 샘플 코드 라이브러리가 있다. 또한 eBUS Universal Pro 드라이버가 포함되어있어 개발자가 엔드 투 엔드 처리량을 극대화하고 일관되고 낮은 대기 시간으로 비디오를 제공함으로써 고성능 결과를 얻을 수 있도록 지원한다.

- OPTO ENGINEERING

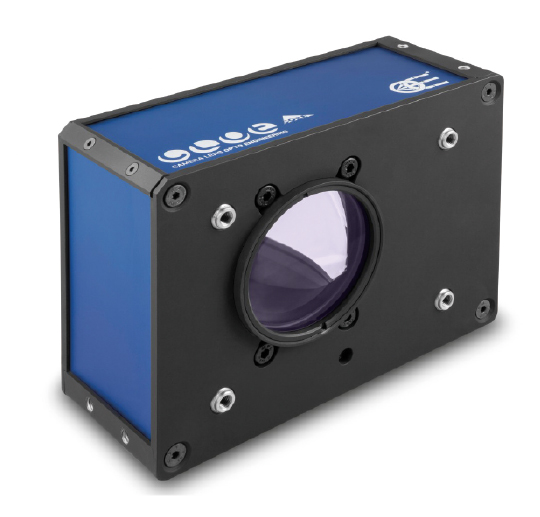

•CLOE-CORE 시리즈

CLOE-CORE 시리즈는 계측 응용 분야에 대한 새로운 접근 방식을 제공한다. CLOE-CORE는 사전 정렬된 이미징 구성 요소를 제공하며 이미 왜곡을 교정하여 대상의 가장자리가 미리 설정된 ‘최상의 디지털 이미지’를 제공하는 전처리 장치가 포함되어 있다. 이는 정확한 에지 검출을 용이 하게하기 위해 제공되는 것이다. 모든 CLOE-CORE 모델은 동일한 배율 및 작동 거리를 특징으로 하며, 단위 사이의 일관성이 뛰어나 쉽게 교체 할 수 있다.
CLOE-CORE는 카메라 렌즈 정렬 문제를 방지하고 광학 보정 및 미세 조정 없이 추가로 사용할 수 있다. 임베디드 이미지 전처리 기능은 이미지 분석을 위한 소프트웨어 프로그래밍을 크게 단순화하여 CLOE-CORE 카메라를 소프트웨어 보정 도구가 거의 없는 비전 시스템과 함께 사용할 수 있다.

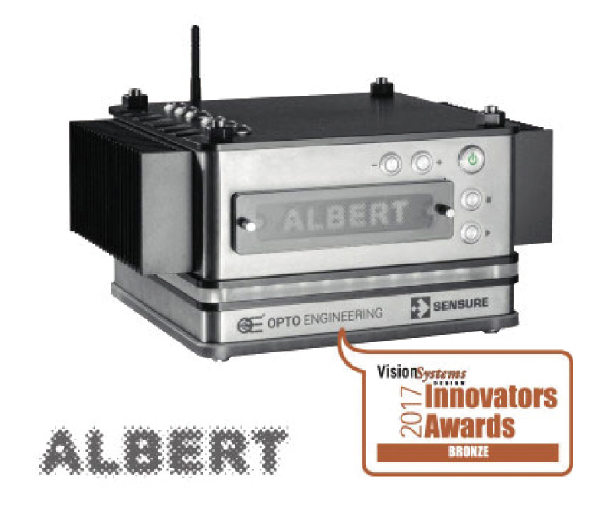

•ALBERT

ALBERT 는 가장 진보된 인공 지능 기법을 기반으로 비전 검사를 위한 완전하고 독립적인 장치이다. ALBERT는 생산 라인에서 제품의 특성을 직접 학습 하고 품질을 자율적으로 평가할 수 있다. ALBERT는 사용하기가 쉽고 숙련된 사용자의 복잡한 프로그래밍 절차를 요구하지 않으므로 다양한 특성으로 신속하게 제어가 가능하다.
전통적인 머신 비전 시스템은 복잡한 객체 또는 높은 변동성을 가진 제품을 분석 할 수 없었다. 하지만 ALBERT는 빠르고 훈련된 품질 관리자처럼 ‘품질’의 개념을 해석한다. ALBERT는 버튼을 터치하여 ‘심각도’ 수준을 높이거나 낮추어 제품 수용 기준의 폭을 넓거나 좁게 조절할 수 있으므로 순간의 생산 요구 사항에 적응할 수 있다. ALBERT는 언제든지 클릭만으로 새로운 제품을 분류하거나 생산 조건 변경에 적응하는 방법을 배울 수 있다.

- ams

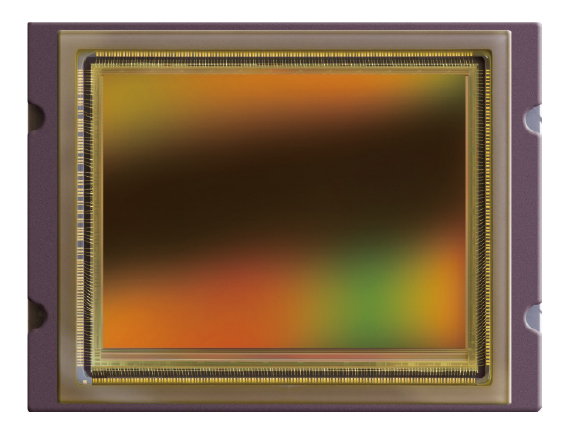

•CMV50000 에어리어스캔 센서

CMV50000은 머신 비전 및 비디오 애플리케이션용으로 개발된 7920×6004 유효 픽셀 (47.5Mp)의 고속 CMOS 이미지 센서이다. 이미지 어레이는 진실한 CDS(Correlated Double Sampling) 동작을 수행하는 동안 판독 중에 노출을 허용하는 4.6㎛ 파이프 라인 8T 글로벌 셔터 픽셀로 구성되어 있다. 이미지 센서에는 22개의 12 비트 서브 LVDS 데이터 출력이 가능하. 또한 이미지 센서에는 프로그래밍 가능한 아날로그 게인 증폭기와 오프셋 조정 기능이 통합되어있다. 각 출력 채널은 최대 830Mbps까지 실행되므로 12 비트의 전체 해상도에서 30fps의 프레임 속도가 발생한다. row-windowing 모드 또는 row-subsampling 모드에서 더 높은 프레임 속도를 얻을 수 있다. 이러한 모드는 모두 SPI 인터페이스를 사용하여 프로그래밍이 가능하다. 모든 내부 노출 및 판독 타이밍은 프로그램 가능한 온보드 시퀀서에 의해 생성되며, 외부 트리거링 및 노출 프로그래밍도 가능하다. 확장된 광학 다이나믹 레인지는 이중 노출 HDR 모드로 달성 할 수 있다.

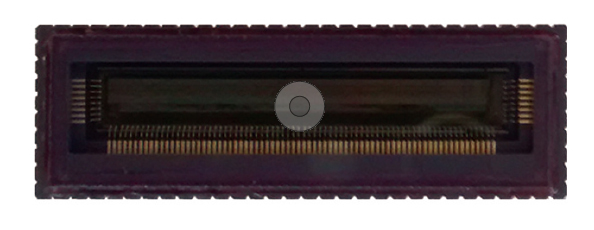

•ORION 라인스캔 센서

Orion은 구성 가능한 포토다이오드 크기를 가진 디지털 고속 라인 스캔 센서이다. SPI 인터페이스에서 포토다이오드 크기는 10㎛×10㎛ 크기 또는 10㎛×200㎛ 크기로 구성 할 수 있다. 독립적으로 포토다이오드를 형성하면 변환 커패시턴스가 SPI 인터페이스를 통해 구성 될 수 있다. 더 큰 변환 커패시턴스는 300K의 완전한 full well capacity를 제공하여 현저히 높은 SNR을 나타낸다. 변환 캐패시턴스가 작아짐에 따라 최대 30K의 용량으로 매우 높은 감도가 얻어지며 고속 스캐닝 애플리케이션 또는 매우 낮은 신호 레벨을 검출하는 데 이상적이다. 높은 종횡비의 포토다이오드는 광이 넓은 영역에서 수집되는 분광 및 OCT 애플리케이션에 이상적인 오리온 센서이다.

- MYUTRON INC.

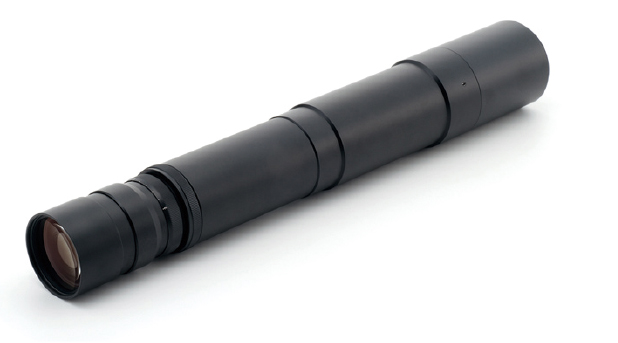

•초 고해상도 렌즈 LSP350

LSP35은 8K/12K 라인 스캔 카메라용 3.5배율 초 고해상도 렌즈로 LCD, TFT, 웨이퍼 등 고정밀도를 요구하는 검사에 아주 적합하다. 최대 62㎜의 센서와 호환이 가능하며, WD100㎜의 긴 작동 거리를 제공한다. 왜곡 현상이 매우 적으며, 우수한 휘도를 가져 고속 애플리케이션에 적합하다. 또한 맞춤형 마운트를 사용이 가능하다.

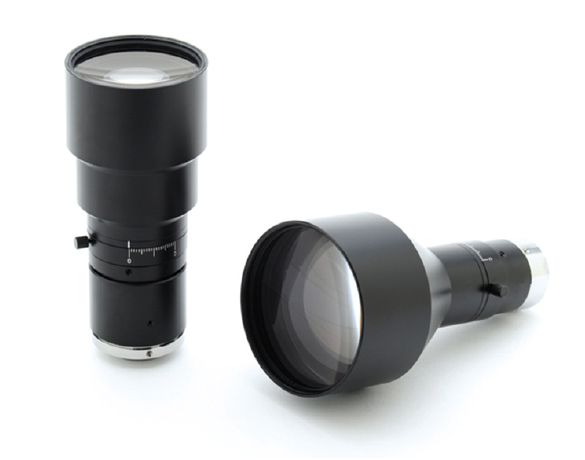

•1인치 대응 텔레센트릭 렌즈

MGTL0275V, MGTL037V 두 가지 모델로 라지 포맷으로 고해상, 광시야를 타깃으로 하는 애플리케이션에 최적화 되어있다. 최근 증가하고 있는 고속 1인치 4M 센서에 대응하는 텔레센트릭 렌즈 시리즈이며 MGTL0275V 모델의 배율은 0.275이며, MGTL037V 모델의 배율은 0.37배 이다. MGTL0275V는 WD150㎜로 여유 있는 조명 스페이스를 확보할 수 있다.

- Adimec

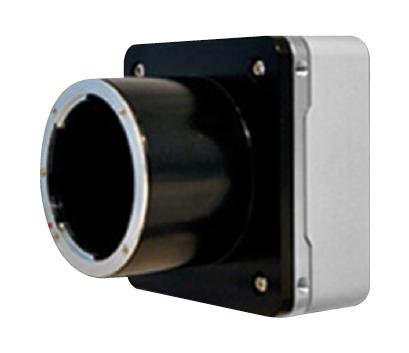

•새로운 COAXPRESS 카메라 사파이어 S-50A30/CXP와 사파이어 S-25A80/CXP

사파이어 S-50A30/CXP는 AMS의 CMOSIS CMV50k CMOS 글로벌 셔터 이미지 센서를 탑재하여 최대 해상도에서 초당 30fps로 50MP(7920×6004)의 이미지 제공이 가능하다. 사파이어 S-25A80/CXP는 ON Semiconductor의 Python25k CMOS 글로벌 셔터 이미지 센서로 최대 해상도에서 초당 84fps로 25MP(5120×5120)을 제공한다.
S-25A80 및 S-50A30은 평면 패널 디스플레이 검사 시스템, 반도체 계측 및 검사 또는 태양 검사 도구 등에 이상적이다. 모든 사파이어 카메라는 초 고해상도 고속 카메라를 위한 컴팩트 한 폼 팩터에서 최저 전력, 팬리스를 구현한다. 5M 픽셀 단일 CXP N-5A100은 3D 계측을 위한 사이드 뷰 카메라와 같은 멀티 카메라 시스템 개발자를 위해 단순성을 통해 시스템 복잡성을 줄이고 처리량은 증가시킨다.
N-5A100 카메라를 사용하는 멀티 카메라 시스템은 Camera Link 및 USB 3.0 비전 기반 시스템으로 케이블 연결 및 동기화 제한을 제거한다. Norite N-5A100 카메라는 최대 해상도에서 초당 105fps로 5MP을 제공하는 카메라로 1인치 광학 포맷의 CMOS 글로벌 셔터 기술을 사용한다. Norite는 29×29×45㎜의 소형 폼 팩터에서 ON Semiconductor의 Python5k 글로벌 셔터 이미지 센서를 최적화한다.
