ToF 3D 카메라 오차의 원인 ... 현장에서 놓치기 쉬운 5가지 변수
3D 비전 도입이 확대되면서 ToF(Time-of-Flight) 기반 카메라의 활용 범위도 빠르게 넓어지고 있다. 물류 자동화, 로봇 핸들링, 부피 측정, 이물 검출 등 다양한 산업에서 3D 데이터의 중요성이 높아지는 가운데, ToF 기술은 실질적인 대안으로 자리 잡고 있다.
다만 ToF 시스템의 성능은 카메라 사양보다 촬영 환경과 대상 조건에 의해 먼저 결정된다. 동일 장비라도 적용 환경에 따라 결과 편차가 크게 발생하는 이유다. 본 기사는 현장에서 빈번하게 발생하는 오류 원인을 중심으로, ToF 3D 카메라 성능에 영향을 미치는 주요 변수 5가 지를 정리했다.
1. 대상의 움직임은 깊이 데이터의 왜곡을 유발한다
ToF 3D 카메라는 일반 카메라와 달리 단일 프레임이 아닌 복수의 마이크로 프레임을 기반으로 깊이 정보를 계산한다. 이 과정에서 각 프레임 간 위상 차이를 이용해 거리를 산출하기 때문에, 촬영 대상이나 카메라가 움직일 경우 데이터 정합이 무너질 수 있다.

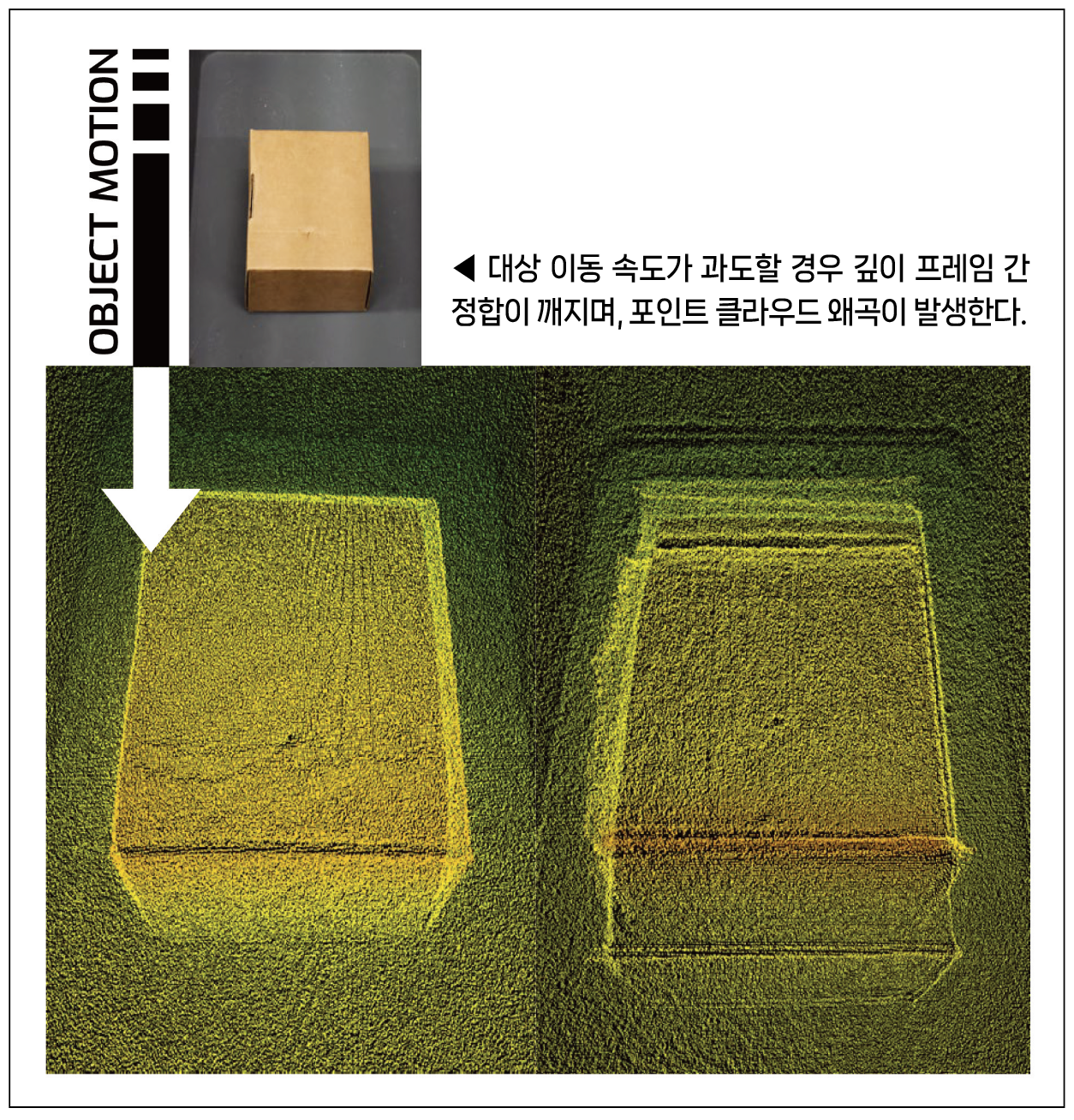

특히 컨베이어 기반 검사 환경에서는 이러한 문제가 더욱 두드러 진다. 대상 물체가 카메라 시야를 통과하는 속도가 지나치게 빠를 경우, 하나의 깊이 프레임을 구성하는 과정에서 위치 정보가 일관 되지 않게 수집되며, 결과적으로 포인트 클라우드가 왜곡된다. 이러한 현상은 로봇 핸들링이나 자동 분류 공정에서 오동작으로 이어질 수 있다. 물체 위치가 실제보다 앞뒤로 어긋나면서 그립 실패나 충돌이 발생할 수 있기 때문이다.
☞ 설계 기준: 대상 이동 속도는 카메라 프레임 속도와 마이크로 프레임 구성 시간을 기준으로 설정해야 하며, 필요 시 고속 모드를 적용하되 정확도 저하를 함께 고려해야 한다.
2. 반사 특성이 극단적인 물체는 깊이 오류를 키운다
ToF 카메라는 대상 물체의 표면 특성에 매우 민감하게 반응한다. 특히 빛을 거의 반사하지 않는 어두운 물체와, 반대로 거울처럼 빛을 강하게 반사하는 물체는 모두 문제를 일으킨다.

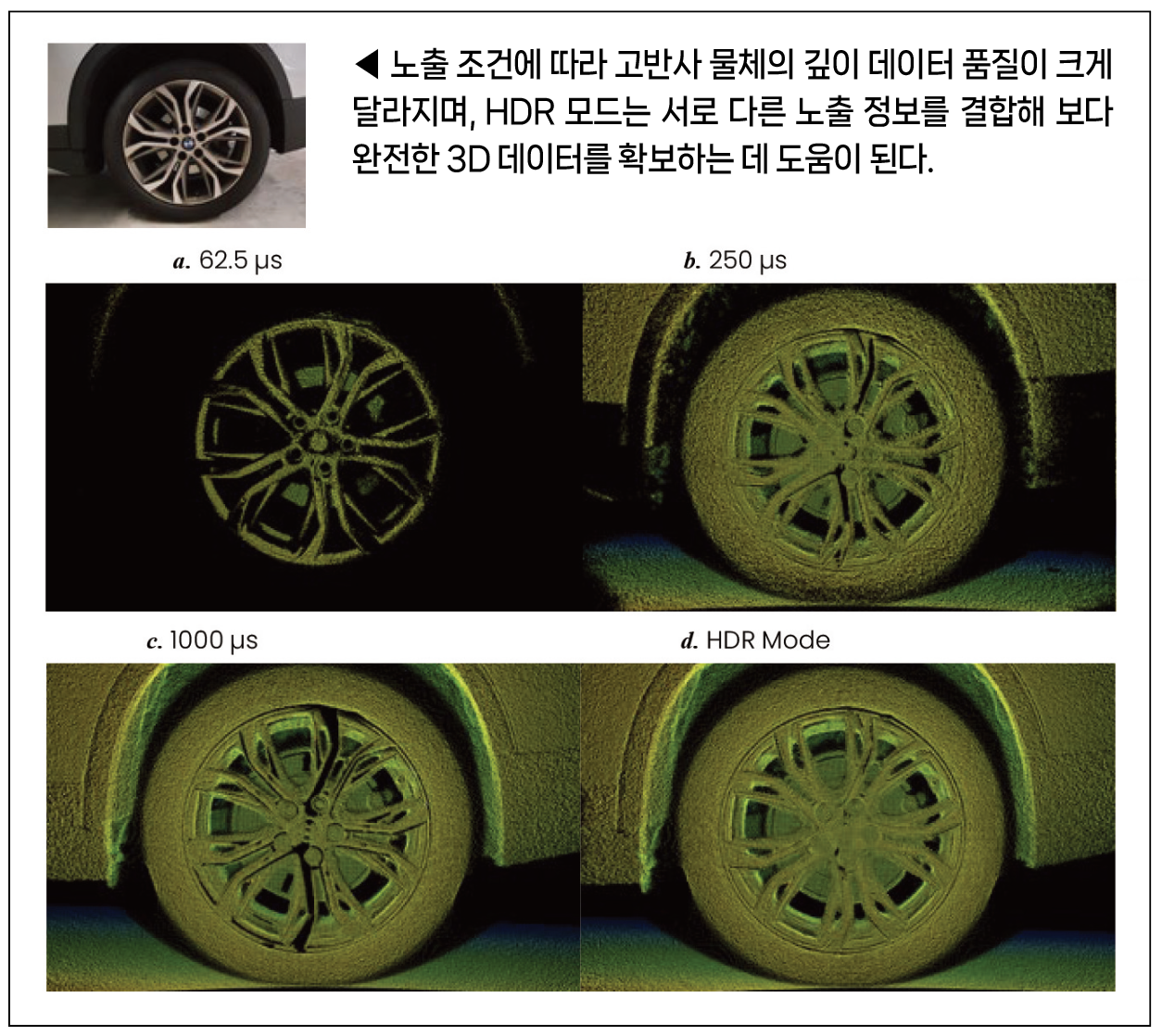

어두운 물체는 입사된 빛을 흡수해 반사 신호가 부족해지며, 이로 인해 깊이 데이터가 비거나 불완전하게 형성된다. 반면 금속이나 광택 표면과 같이 반사율이 높은 물체는 센서에 과도한 신호를 전달해 픽셀 포화를 유발하고, 실제보다 가까운 위치에 데이터가 형성되는 오류가 발생한다.
이러한 문제는 단일 설정으로 해결하기 어렵기 때문에, 노출 시간과 게인 값을 상황에 맞게 조정해야 한다. 일반적으로 원거리 또는 저반사 대상에는 긴 노출과 높은 게인을 적용하고, 근거리 또는 고반사 대상에는 짧은 노출과 낮은 게인을 적용하는 방식이 사용된다.
또한 이미지 누적, 신뢰도 임계값 설정, 공간 필터링과 같은 후처리 기법이 병행되어야 안정적인 데이터를 확보할 수 있다. 반사 특성이 혼재된 환경에서는 HDR 방식이 효과적인 대안이 될 수 있다.
☞ 설계 기준: 반사 특성이 다양한 환경에서는 단일 노출 설정이 아닌 노출 분리(HDR) 및 신호 필터링 전략을 전제로 시스템을 구성해야 한다.
3. 투명체는 ToF의 대표적인 한계 영역이다

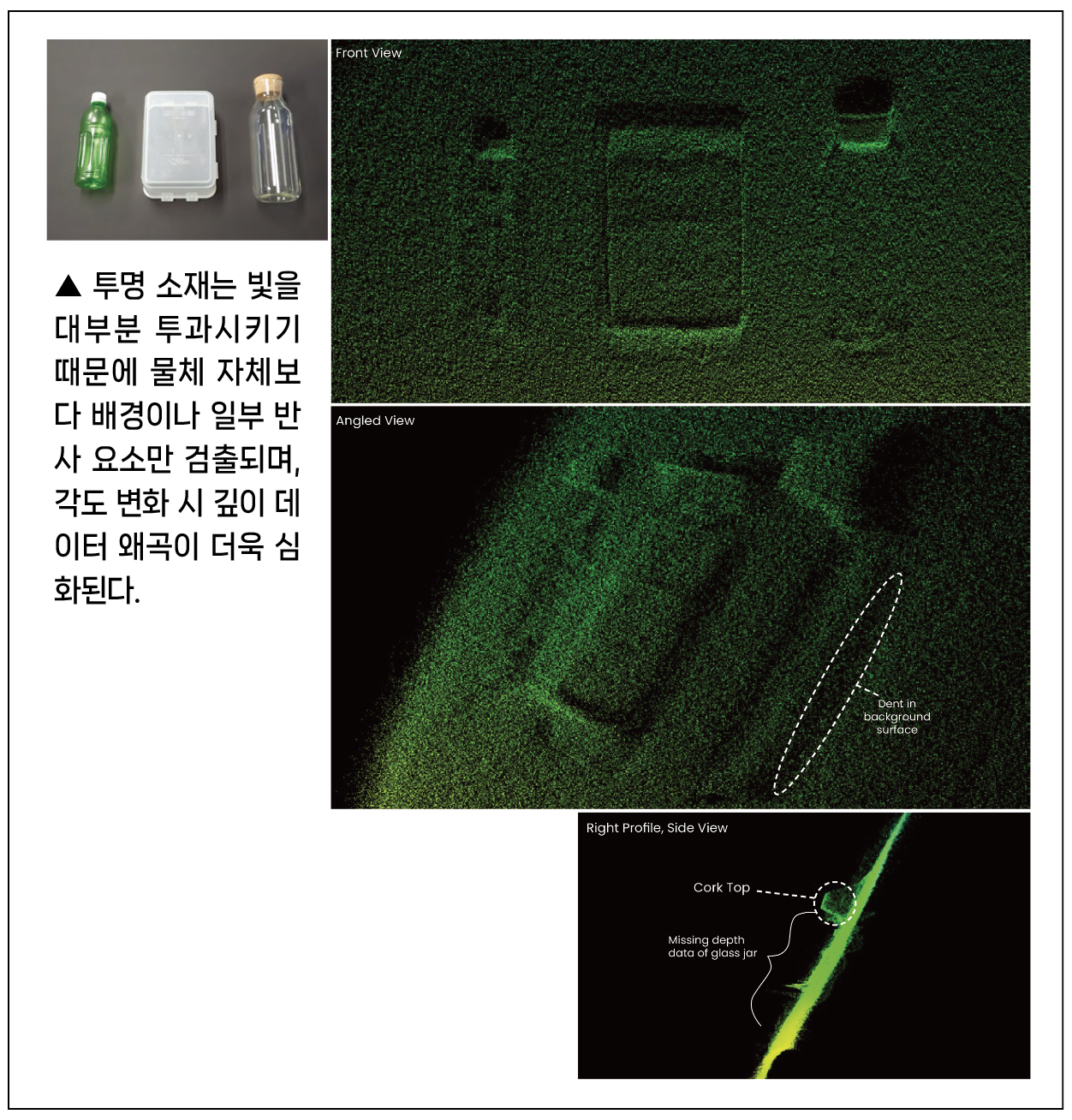

투명 소재는 ToF 3D 카메라 적용에서 가장 까다로운 대상 중 하나다. 플라스틱이나 유리와 같은 물체는 빛을 대부분 통과시키기 때문에 센서로 돌아오는 반사 신호가 충분하지 않다.
이로 인해 카메라는 물체 자체가 아니라 뚜껑, 라벨, 또는 배경과 같은 일부 반사 요소만을 인식하게 된다. 특히 물체 측면에서는 깊이 데이터가 비거나 불규칙하게 나타나며, 포인트 클라우드가 끊어지는 현상이 발생한다.
더 큰 문제는 데이터의 일관성이 유지되지 않는다는 점이다. 동일한 물체라도 촬영 각도나 위치에 따라 깊이 데이터가 크게 달라 지며, 프레임 간 변동성이 증가한다. 정면에서는 비교적 정상적인 형태로 보이더라도, 각도를 바꾸면 왜곡이 급격히 증가하는 경우가 많다.
이러한 특성 때문에 투명체를 대상으로 하는 경우에는 완전한 3D 복원보다는, 일부 특징 영역을 안정적으로 검출하는 방향으로 접근하는 것이 현실적이다. 이를 위해 이미지 누적, 노출 조정, 필터링 등을 복합적으로 적용하는 전략이 필요하다.
☞ 설계 기준: 투명체 전체의 안정적인 3D 데이터 확보가 어려운 경우에는 라벨이나 캡 등 비투명 영역을 활용하는 방법을 검토할 수 있다.
4. 장면이 복잡할수록 오차는 커진다

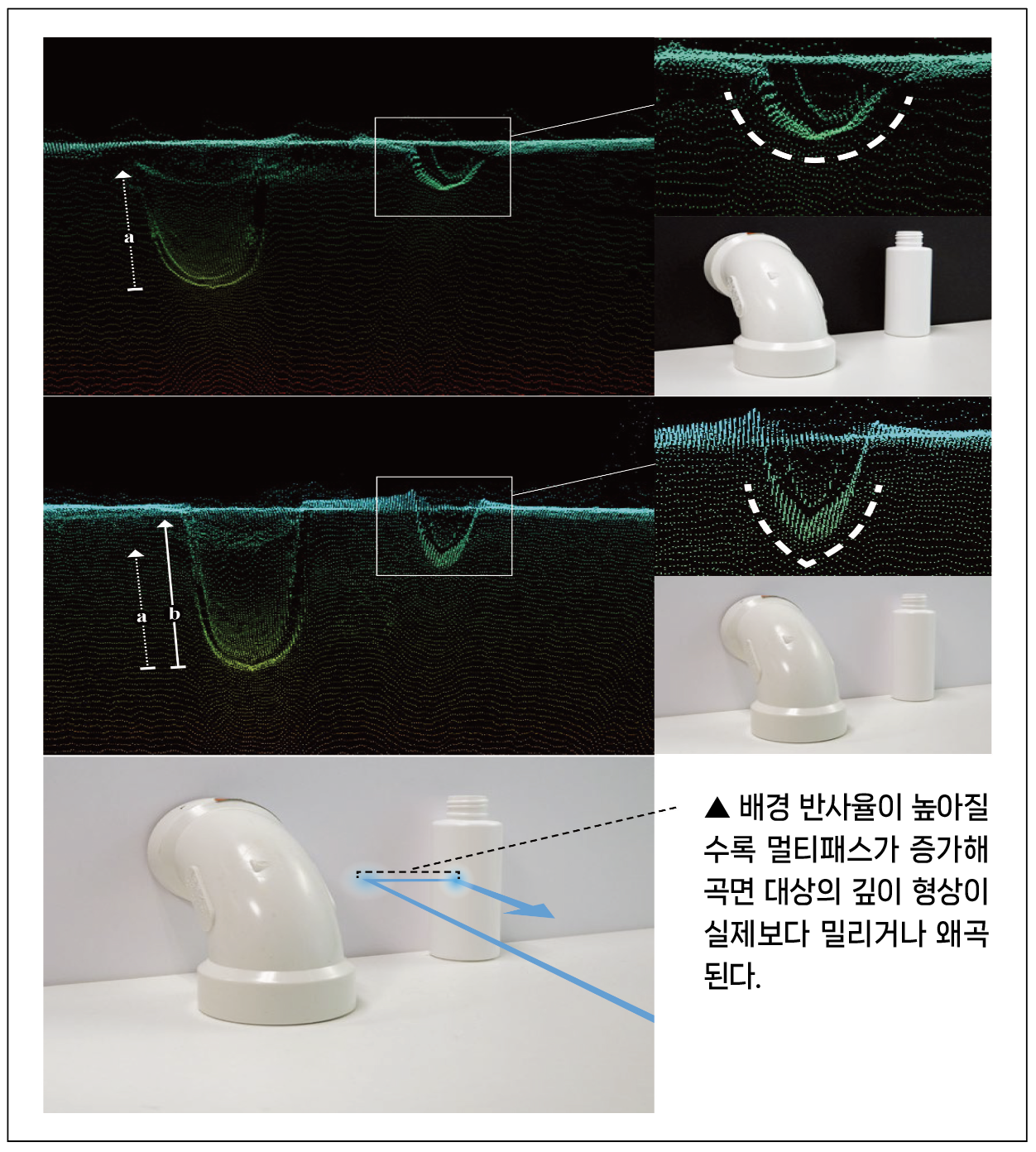

ToF 카메라는 빛의 왕복 시간을 기반으로 거리를 계산하기 때문에, 빛의 경로가 복잡해질수록 오류 가능성이 증가한다. 특히 빛이 여러 표면에 반사된 후 센서로 돌아오는 멀티패스 현상은 대표적인 오류 원인이다. 이 경우 물체는 실제보다 더 멀리 있는 것처럼 인식되거나, 각진 구조가 둥글게 변형되는 등 형태 왜곡이 발생한다.
산업 현장에서는 이러한 현상이 예상보다 자주 발생한다. 예를 들어 금속 구조물이나 복잡한 설비 주변에서는 빛이 여러 번 반사 되면서 깊이 데이터가 불안정해질 수 있다. 또한 바닥이나 배경의 반사율이 높을 경우, 물체와 배경 간 간섭이 발생해 형태가 변형 되는 사례도 나타난다.
☞ 설계 기준: 멀티패스 오류를 줄이기 위해서는 배경을 단순화하고 반사 율이 높은 요소를 제거하는 환경 설계가 필수적이다.
5. 거리 설정이 틀리면 위치 자체가 어긋난다

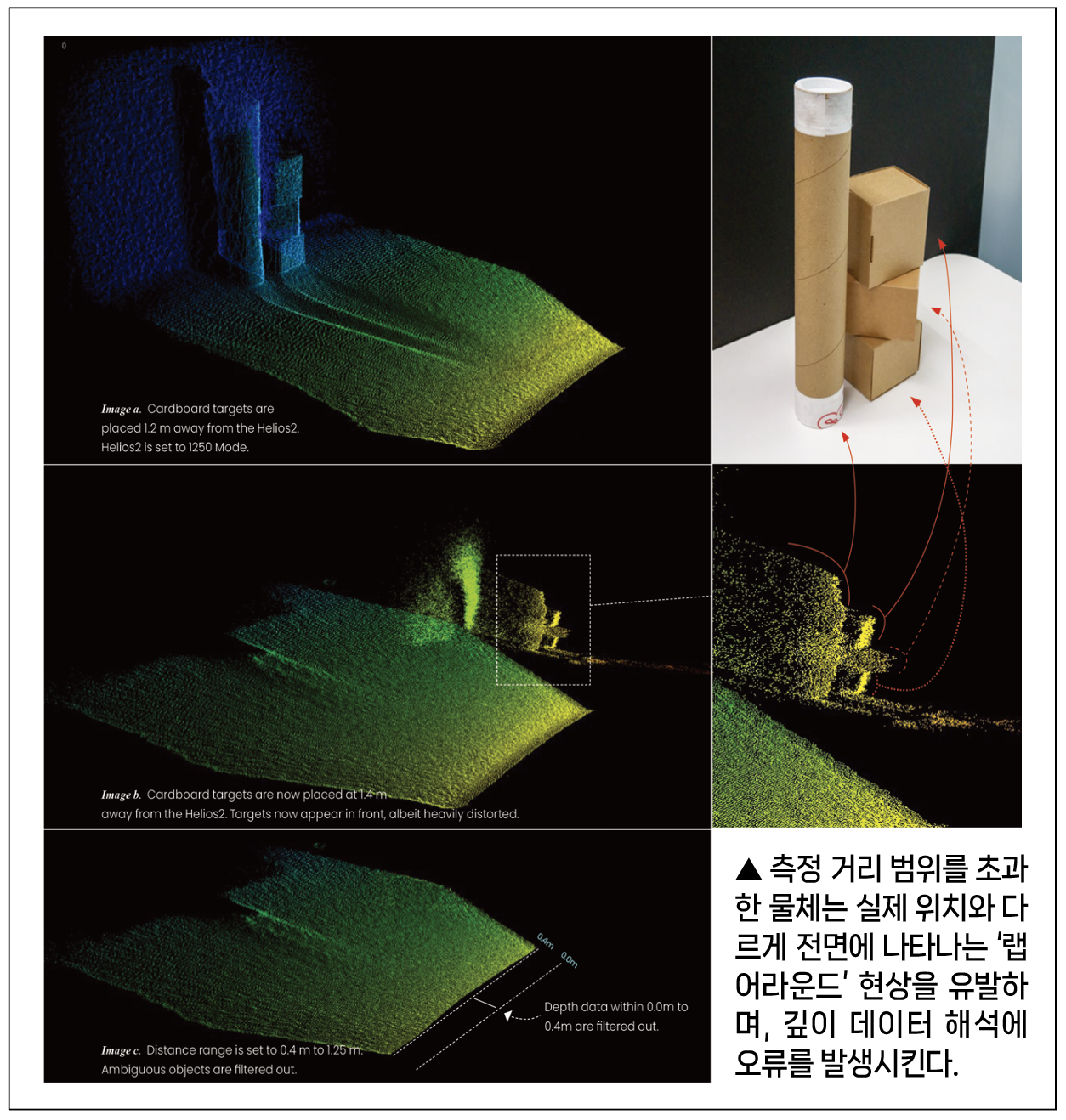

ToF 카메라는 측정 가능한 거리 범위를 기반으로 동작하며, 이 범위를 벗어나는 대상에 대해서는 ‘랩어라운드’ 현상이 발생할 수있다. 이 현상은 실제로는 카메라보다 멀리 있는 물체가 오히려 앞쪽에 나타나는 형태로 나타나며, 깊이 데이터 해석을 크게 왜곡시킨다.
특히 복수의 물체가 존재하는 환경에서는 이러한 오류가 누적되어 전체 장면 인식에 영향을 줄 수 있다. 또한 ToF 카메라는 거리 모드에 따라 서로 다른 주파수를 사용하 며, 장거리 측정 시에는 낮은 주파수를 사용하게 된다. 이 경우 측정 범위는 넓어지지만, 깊이 정밀도는 상대적으로 낮아지는 특성이 있다.
☞ 설계 기준: 애플리케이션에 맞는 거리 모드를 선택하고, 불필요한 거리 범위는 소프트웨어적으로 제한하는 것이 필수적이다.
ToF 성능은 ‘카메라’보다 ‘환경 설계’에서 결정된다
ToF 3D 카메라의 성능은 카메라 자체의 사양뿐 아니라 촬영 환경과 대상 물체의 특성에 크게 영향을 받는다. 대상의 움직임과 표면 반사 특성, 투명도, 주변 구조, 측정 거리 등이 달라지면 깊이 데이터의 정확도와 안정성도 달라질 수 있다. 같은 카메라를 사용 하더라도 대상이 빠르게 움직이거나, 반사율이 지나치게 높거나 낮거나, 빛이 여러 경로로 반사되는 환경에서는 포인트클라우드의 왜곡이나 데이터 손실이 발생할 수 있다.
또한 ToF 시스템에서는 하나의 성능을 높이는 과정에서 다른 조건과의 절충이 필요할 수 있다. 빠르게 움직이는 대상을 측정하기 위해 높은 프레임 속도를 사용하면 정확도나 측정 거리에서 제약이 생길 수 있고, 저반사 물체를 보다 선명하게 촬영하기 위해 노출 시간이나 이미지 누적을 늘리면 데이터 생성 속도가 낮아질 수있다. 장거리 측정을 위한 거리 모드 역시 측정 범위를 넓히는 대신 깊이 정밀도에 영향을 줄 수 있다.
따라서 ToF 기반 시스템을 설계할 때는 최대 측정 거리나 프레임 속도와 같은 개별 사양만을 기준으로 판단하기보다 실제 애플리 케이션의 조건을 함께 검토해야 한다. 대상의 이동 속도와 표면 특성, 배경의 반사율, 필요한 측정 범위를 먼저 파악하고, 이에 맞춰 노출과 게인, 필터링, 거리 모드 등을 설정해야 한다.
특히 복잡한 장면이나 반사 특성이 서로 다른 물체가 혼재하는 경우에는 하나의 설정만으로 안정적인 데이터를 확보하기 어렵다. 이미지 누적과 신뢰도 임계값, 공간 필터링, HDR, 거리 범위 제한 등의 기능은 이러한 조건 차이를 보완하는 데 활용할 수 있다.
결국 안정적인 3D 데이터를 확보하려면 카메라 선택과 함께 촬영 환경, 대상 특성, 장면 구성, 데이터 처리 조건을 하나의 시스템으로 고려해야 한다. 실제 장면에서 발생하는 데이터 변화를 확인하고 애플리케이션에 맞는 설정을 적용하는 과정이 ToF 시스템 성능 확보의 핵심이다.
자료제공: LUCID (www.thinklucid.com)
