구역 감시와 통제를 위한 안전 카메라 시스템 활용 사례
산업 현장에서 작업자들이 지속적으로 신경을 써야 하는 커다란 문제가 있다면 그것은 작업자 본인이나 작업장에서 일어나는 각종 안전사고일 것이다. 특히 작업장 안의 일정 구역에서 빈번히 사고가 발생한다면 작업자들은 더욱 주의를 기울여야 한다. 최근에는 레이저 기술이나 카메라 기능을 이용해 이러한 위험 구역을 감시하고 통제하는 방법을 이용하고 있는 추세이다.
필츠코리아의 SafetyEYE는 3차원 구역 감시용 안전 카메라 시스템으로, 지능형 센서 기술과 효과적인 제어 기능이 결합됐다. 3D 기술과 사용자 친화적인 소프트웨어 인터페이스를 사용하여 복잡한 작업이더라도 단 한 대의 시스템으로 감시와 통제를 동시에 할 수 있다. 안전 카메라 시스템은 경고 및 감지 구역을 자유롭게 지정할 수 있다. 카메라는 마치 CCTV처럼 해당 지역에 침입하는 물체를 감지하여 이를 보고한다. SafetyEYE는 작업자가 위험한 공간이나 행동 반경 안에 있는지 안전성을 파악함과 동시에 안전 수준이 높은 구역에 접근했는지 보안구역을 감시한다.
SafetyEYE 소프트웨어는 특별한 기술이나 지식이 없어도 쉽게 작동시킬 수 있다. 직관적이고 쉬운 인터페이스로 구성되어있어 누구든 쉽게 적응할 수 있는 것. 사용자는 SafetyEYE 컨피규레이터를 통해 PC에서 경고 구역 및 감지 구역을 신속하고 쉽게 설정할 수 있다. 구역을 지정할 때 필요에 따라 구역을 그룹으로 편성하거나 구역 배치를 변경할 수 있다.
3차원 감시 및 통제
안전 카메라 시스템 SafetyEYE을 사용하면 어떤 방해도 받지 않고 3차원적으로 위험 구역의 감시와 통제를 동시에 할 수 있다. SafetyEYE는 종래의 안전 관련 솔루션의 한계를 극복하기 위해 위험 지점을 감시하고 안전하게 보호하는 카메라 시스템이다. 그 결과 Pilz는 국제 자동화 학회(ISA) 및 독일의 미국 상공 회의소(AHK)에서 수여하는 보건 및 안전 부문 상장 및 표창을 포함하여 수많은 상을 수상하기도 하였다.
주요 특징
안전 카메라 시스템은 그 특성상 작업자의 신체와 작업 대상 모두를 보호할 수 있다.
SafetyEYE 제품은 72m²의 최대 가시거리를 자랑한다. 작업장 배경이나 작업 환경에 따라 300lux의 조명이 필요한 경우도 있다. 이는 제품 특성상 안정과 보안 측면에 최대한 충실하기 위함이다.
안전 카메라 시스템 SafetyEYE는 EN 954-1의 카테고리 3, IEC 61508의 SIL2, EN ISO 13849-1의 PL d, DIN EN 61496 등 많은 관련 기준 및 표준에 따라 설계되었다. 보호 유형은 감지 장치 IP 6와 분석 기기 IP 20 등의 유형을 따른다.
SafetyEYE 감지 장치·감시
SafetyEYE의 감시 장치는 움직임을 관찰하는 데에 쓰이는 장치로 총 세 종류의 각기 다른 카메라로 구성되어있다. 이 카메라는 손수 보정을 하지 않아도 자동 보정을 지원한다는 특징이 있다. 사용자는 감시가 필요한 구역에 감지 장치를 설치하기만 하면 된다.
기존 안전 장치와 비교하여 SafetyEYE는 최단 시간에 설치를 마칠 수 있다.
SafetyEYE 제어 장치·통제
제어 장치는 분석기기와 프로그램이 가능한 안전 및 제어 시스템으로 구성되어 있다. 분석 기기는 영상 데이터를 수신하여 이를 처리하게 된다. 이 과정을 거쳐 감지 구역 침범 신호와 같이 통합 프로그램이 가능한 안전 및 제어 시스템에 대한 신호를 생성한다. 이 경우 제어 시스템은 영향을 받은 기계의 작동을 즉시 중단시킨다.
프로그램 가능형 안전 및 제어 시스템은 안전 기기의 일종이다. SafetyBUS p 인터페이스는 이러한 기기를 선택할 수 있다. 모든 구성품을 안전하게 분산 네트워킹할 수 있으며 플랜트에 대한 반응이 신속하고 진단이 간단해진다.
소프트웨어: SafetyEYE 컨피규레이터
안전 카메라 시스템은 일견 복잡해보일 수 있다. 하지만 SafetyEYE의 사용법은 간단하다. 소프트웨어는 특별한 기술 없이도 쉽게 작동시킬 수 있기 때문에 SafetyEYE 컨피규레이터를 통해 PC에서 경고 구역 및 감지 구역을 빠르고 손쉽게 설정할 수 있다. 그 밖에도 SafetyEYE 컨피규레이터가 갖추어져 있다면 이더넷 연결을 사용하여 기계 제어 시스템의 인터페이스로 사용되는 프로그램 가능형 안전 및 제어 시스템뿐만 아니라 분석 기기를 프로그램화할 수 있다.
복잡한 작업을 위한 혁신적인 솔루션
Pilz는 Daimler와 함께 SafetyEYE를 공동 개발하였다. Daimler라는 전문 기업의 공조가 있었기에 대규모의 복잡한 작업에 적합한 혁신적인 솔루션을 만들 수 있었다. SafetyEYE를 사용하면 기존의 안전 장치를 복잡하게 설치할 필요가 없다.
SafetyEYE: 폭 넓은 적용 산업
SafetyEYE는 광범위한 산업에서 적용될 수 있다. 이 솔루션은 다음과 같은 다양한 산업 및 적용 분야를 위한 새로운 지평을 열었다.
△ 자동차 산업
△ 항공 우주 공학
△ 포장 산업
△ 기계 공구
△ 시스템 운용
>> SafetyEYE 적용사례
① 제조업과 SafetyEYE: Benteler
Benteler Automobiltechnik에서 필츠코리아의 안전 카메라 시스템은 로봇 용접 스테이션의 인간 공학 개선에 도움이 되고 있다. SafetyEYE는 기술적이면서도 경제적인 솔루션으로써 위험한 구역 내에서 어떠한 방해도 받지 않고 연속적으로 로봇의 작동 범위를 감시할 수 있다.
모든 위험 구역은 3차원 카메라 시스템에 의해 감시되고 있어 사용자와 기계가 서로 협력하여 안전하게 작업을 수행할 수 있다. SafetyEYE가 갖추어져있다면 안전 및 생산성이라는 작업현자장의 핵심 요건을 모두 충족시킬 수 있다.
② 최신 연구 기술과 SafetyEYE: Full Cell Research Center

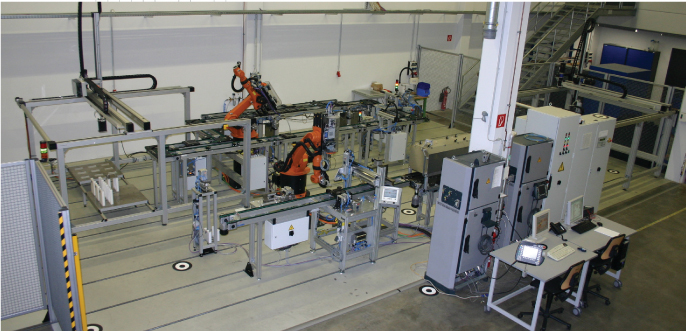

SafetyEYE는 연료 전지 연구 센터(ZBT)에서 연료 전지 제조용 시범 플랜트를 감시한다. 시범 플랜트는 연료 전지 제조 산업이 최적의 생산으로 얻을 수 있는 이익을 확인하기 위하여 자동 생산 체인에 대한 사전 검사를 수행하는 곳이다.
연료 전지 연구 센터는 안전하고 유연한 시범 운영에 Pilz의 SafetyEYE를 차용하였다. SafetyEYE 설치 이후로 안전 카메라 시스템을 이용하여 감지 구역을 유연하게 설치할 수 있게 되었다. 이에 따라 ZBT에서 필요로 하는 인간-기계 상호 작용이 이상적으로 이루어지고 있다.
③ 대중과 SafetyEYE: German Musium
뮌헨 독일에 있는 박물관에서 Safety EYE는 전시를 위해 운행하였을 때 발생하는 유해 움직임으로부터 방문자를 보호하기 위해 마그네틱 테이프 저장 시스템의 전시를 모니터링한다. 데이터를 요청받으면 로봇은 특정 저장실로 이동하며 데이터를 담고 있는 카트리지를 제거한다. 제거된 카트리지는 드라이브에 전달되어 삽입된다. 데이터가 읽히고 나면 작품은 지정된 장소로 돌아가게 된다. 박물관은 방문자에게 마그네틱 테이프 저장 시스템의 크기를 이해시키기 위해 전면 단면도를 전시하였다.
이 케이스는 산업에서의 로봇 애플리케이션과 다르지 않다. 방문자는 유해요소로부터 안전하게 보호되어야 한다.
안전 시스템으로 SafetyEYE가 선택된 장점 중 하나는 이 제품이 전시품목의 시야를 가리거나 막지 않는다는 점이다. SafetyEYE는 모니터하는 지역 위에 설치되기에 전시 작품에 자유로운 접근성을 제공한다.
자료제공 |필츠코리아 www.pilzkorea.co.kr
