조명·통합·유지보수까지, 성공적인 머신비전 구축 5가지 전략
머신비전은 제조 및 물류 자동화의 핵심 기술로 자리 잡았지만, 실제 프로젝트가 기대한 성과를 거두는 것은 또 다른 문제다. 적절한 조명 설계가 이뤄지지 않거나 기존 설비와의 연동이 원활하지 않을 경우 검사 정확도와 생산성이 크게 저하될수 있으며, 운영 인력 교육 부족이나 검증 절차 미흡 역시 프로젝트 실패의 주요 원인으로 지적된다.
특히 최근에는 AI 기반 머신비전 솔루션의 활용이 확대되면서 단순한 장비 도입을 넘어 데이터 처리, 시스템 통합, 운영 역량 확보, 유지보수 체계 구축까지 고려 해야 할 요소가 더욱 늘어나고 있다.
이번 기사에서는 머신비전 프로젝트 구축 과정에서 반드시 검토해야 할 핵심 요소로 조명, 시스템 통합, 운영자 교육, 현장 테스트, 유지보수 및 지원 체계를 살펴 보고, 성공적인 머신비전 도입을 위한 실무적 고려사항을 정리했다.
1. 조명(Lighting): 검사 정확도를 좌우하는 첫 번째 변수
조명은 머신비전 시스템에서 가장 쉽게 간과되지만 가장 큰 영향을 미치는 요소 가운데 하나다. 카메라와 소프트웨어의 성능이 아무리 뛰어나더라도 검사 대상의 특징을 명확하게 드러내지 못하면 정확한 판별은 불가능하다.
효과적인 조명은 검사 대상과 배경 간 대비를 극대화해 결함과 특징을 선명하게 드러내지만, 부적절한 조명은 반사와 그림자를 유발해 오검출과 미검출의 원인이 될 수 있다. 따라서 검사 대상의 재질과 형상, 검사 목적에 따라 적절한 조명 방식을 선택하는 것이 중요하다.

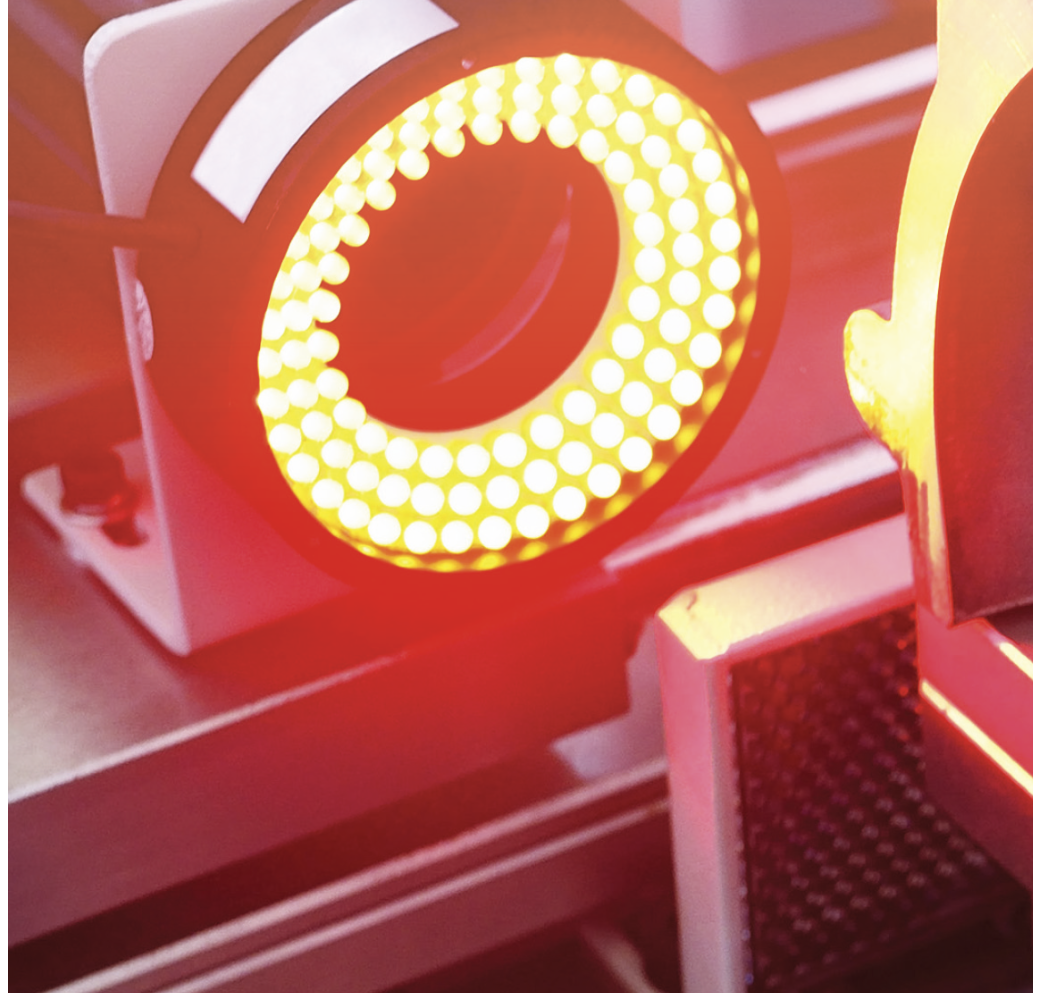

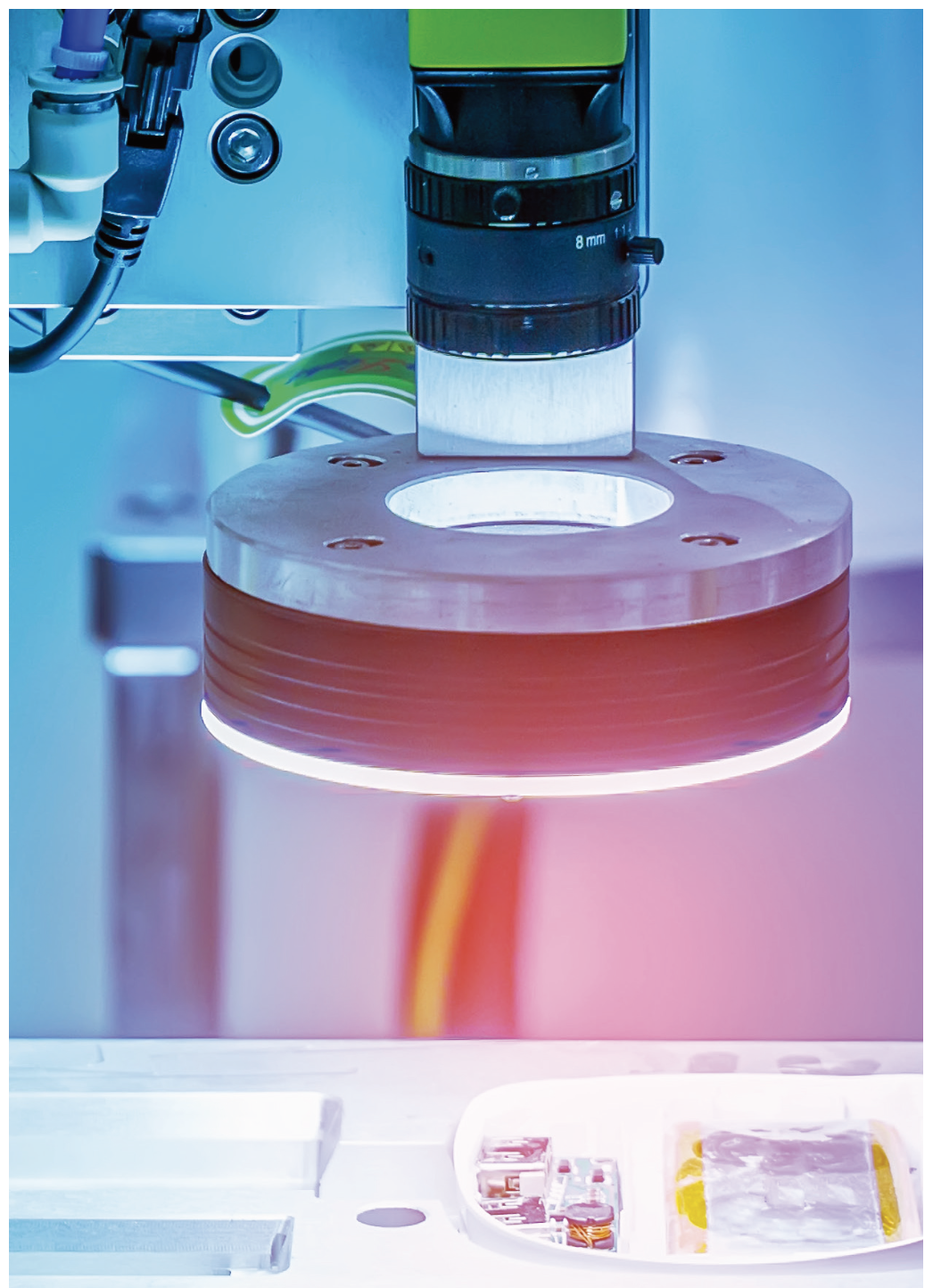

머신비전 현장에서는 검사 대상의 재질과 형상에 따라 확산 조명, 돔 조명, 암시야 조명, 배면 조명, 바 조명, 링 조명 등 다양한 방식이 활용된다. 예를 들어 광택이나 곡면 부품에는 반사를 줄이는 확산·돔 조명이 적합하고, 스크래치나 윤곽 검출에는 암시야 조명이 효과 적이다. 또한 치수 측정이나 홀 검사는 배면 조명을 통해 선명한 실루엣을 확보할 수 있다.
2. 통합(Integration): 설비와 데이터를 연결하는 과정
머신비전 시스템은 자동화 설비의 핵심 요소이지만 독립적으로 운영되는 장비는 아니다. 성공적인 구축을 위해서는 PLC, HMI, 산업용 통신 네트워크 등기존 자동화 시스템과의 원활한 연동이 필수적이다.
특히 산업용 통신 프로토콜은 머신비전 시스템과 로봇, 제어 장치 간의 안정 적인 데이터 교환을 지원하며, PLC는 비전 시스템이 수집한 정보를 기반으로 설비 동작을 제어한다. HMI는 작업자가 검사 결과를 확인하고 운영 조건을 변경하는 창구 역할을 수행한다.
또한 데이터 처리 구조 역시 중요한 고려사항이다. 일부 시스템은 장치 내부 에서 데이터를 직접 처리해 지연 시간을 최소화하는 반면, 보다 복잡한 애플 리케이션은 외부 PC를 활용한 데이터 처리 방식을 채택하기도 한다. 따라서 시스템 규모와 데이터 처리 요구사항을 고려한 통합 전략 수립이 필요하다.
3. 교육(Training): 운영 인력의 역량이 성패를 결정한다
머신비전 시스템의 성능은 기술 자체뿐 아니라 이를 운영하는 인력의 역량에 의해 결정된다. 충분한 교육이 이뤄지지 않을 경우 생산 중단이나 품질 문제, 시스템 운영 오류 등이 발생할 수 있다.
기업은 운영자 교육과 기술 문서 관리 체계를 구축해 인력 교체가 발생하더 라도 시스템 운영 노하우가 유지될 수 있도록 해야 한다. 매뉴얼, 운영 가이드, 교육 영상 등은 신규 인력의 빠른 적응과 운영 안정성 확보에 도움이 된다.
AI 기반 머신비전 시스템은 기존 규칙 기반 시스템보다 학습과 적용이 비교적 용이하다. 양품과 불량품 이미지를 기반으로 판별 기준을 학습하며, 새로운 결함 유형이나 위치 변화에도 보다 유연하게 대응할 수 있다. 다만 필요한 학습 데이터의 규모는 애플리케이션에 따라 달라진다. 고정밀 검사가 요구되는 경우 수백 장 이상의 이미지가 필요할 수 있으며, 비교적 단순한 검사는 소수의 이미지로도 학습이 가능하다.
4. 테스트(Testing): 실험실이 아닌 현장에서 검증하라
실제 생산 현장에서의 파일럿 테스트는 머신비전 프로젝트 성공을 위한 필수 단계다. 실험실 환경에서는 문제가 없던 시스템도 실제 생산라인에서는 조명 변화, 진동, 생산 속도 변화 등 다양한 변수로 인해 예상치 못한 문제가 발생할 수 있다.
따라서 전면 도입 이전에 충분한 검증 과정을 거쳐야 하며, 파일럿 테스트 단계에서는 작업 환경과 시스템 확장성, 운영자 피드백 등을 종합적으로 평가할 필요가 있다. 실제 생산 환경에서의 테스트는 불필요한 비용 발생을 줄이고, 시스템이 현장의 요구사항을 충족할 수 있는지 확인하는 과정이다. 환경 변화와 생산량 증가에 대한 대응 능력까지 검증해야 장기적인 운영 안정성을 확보할 수 있다.
5. 유지보수 및 지원: 장기적인 성능 유지의 핵심
머신비전 시스템의 안정적인 운영을 위해서는 정기적인 유지보수가 필수적이다. 카메라와 렌즈 청소, 센서 교정, 소프트웨어 업데이트 등 기본적인 유지보수 작업만으로도 검사 정확도 저하와 예기치 않은 다운타임을 상당 부분 예방할 수 있다.
또한 구축 이후에는 신속한 기술 지원 체계를 확보해야 한다. 새로운 생산라인 적용이나 규제 변화, 예상치 못한 운영 이슈가 발생했을 때 전문적인 지원은 시스템의 신뢰성과 활용성을 높이는 데 중요한 역할을 한다.
최근에는 예지보전 기술을 활용해 잠재적인 문제를 사전에 탐지하는 사례도 늘고 있다. 장비 상태와 성능 데이터를 분석해 부품 마모나 소프트웨어 업데이트 필요성을 조기에 파악함으로써 장애 발생 이전에 대응할수 있다.
자료제공: Cognex(www.cognex.com)
