가시광 한계를 보완하는 ‘SWIR 이미징’ 10가지 활용 분야

산업용 비전 시스템에서 가시광 카메라는 가장 널리 사용되는 이미징 수단이지만, 모든 검사 정보를 충분히 제공하지는 못한다. 재료의 성분 차이, 표면 아래 구조, 수분 함량, 코팅 상태, 실리콘 내부 결함처럼 가시광 영역에서 대비가 낮거나 확인이 어려운 정보는 별도의 파장 대역을 활용해야 보다 명확하게 관찰할 수 있다.

SWIR(Short-Wave Infrared) 이미징은 일반적으로 900~2500nm 범위의 단파장 적외선 대역을 이용해 이러한 한계를 보완한다. SWIR 카메라는 특정 파장에서 나타나는 투과, 반사, 흡수 특성을 기반으로 가 시광 카메라로는 식별하기 어려운 세부 정보를 이미지화할 수 있다.

이 같은 특성 때문에 InGaAs 기반 SWIR 카메라는 반도체 웨이퍼 검사, 머신비전 품질검사, 식품 및 수분 검사, 분광·하이퍼스펙트럴 이미징, 태양전지 검사, 바이오 이미징, 현미경 관찰 등 다양한 산업 및연구 분야에서 활용되고 있다.

이 기사에서는 가시광 이미징만으로는 한계가 있는 검사 환경에서 SWIR 이미징이 어떤 방식으로 적용되는지, 대표적인 10가지 활용 분야를 중심으로 살펴본다.

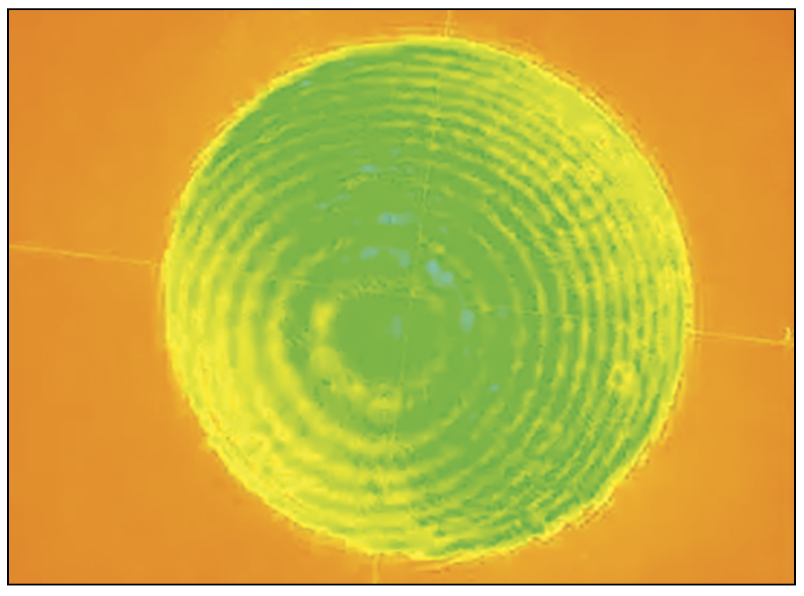

1. 반도체 웨이퍼 검사와 실리콘 이미징

실리콘은 가시광 대역에서는 불투명하게 보이지만, SWIR 대역에서는 훨씬 높은 투과성을 보인다. 이 때문에 SWIR 카메라는 웨이퍼 검사, 접합 계면 평가, 정렬 확인, 결함 분석 등에 사용된다. 엔지니어는 SWIR 이미징을 통해 표준 가시광 카메라 로는 확인하기 어려운 실리콘 기반 구조 내부 또는 그 너머의 특징을 관찰할 수 있다.

이러한 특성은 반도체 계측, 첨단 패키 징, 현미경 관찰, 고장 분석 분야에서 중요하다. 웨이퍼, 다이, 패키징 디바이스를 다루는 경우에는 필요한 시야각, 공간 해상 도, 조명 방식에 맞춰 센서 포맷과 광학계를 구성하는 것이 중요하다.

2. 레이저 빔 프로파일링과 정렬

SWIR 카메라는 가시광 영역을 넘어서는 파장에서 동작하는 레이저를 프로파일링 하고 모니터링하는 데 널리 사용된다. 이를 통해 빔 형상, 강도 분포, 핫스팟, 정렬 상태, 발산 특성, 시간에 따른 변화 등을 평가할 수 있다. 이러한 용도는 산업용, 의료용, 국방용, 연구용 레이저 시스템에서 모두 활용된다. 레이저 진단용 SWIR 카메 라를 선택할 때는 스펙트럼 응답, 센서 보호 방식, 윈도 구성, 프레임 속도, 타이밍 성능 등을 고려해야 한다.

3. 머신비전과 산업 품질검사

많은 산업용 검사에서는 가시광에서 거의 동일하게 보이는 재료가 SWIR 대역에서는 명확히 구분된다. SWIR 머신비전 카메 라는 식품 검사, 오염 검출, 코팅 확인, 전자부품 검사, 포장 분석 등 가시광 카메라 만으로는 충분한 성능을 얻기 어려운 검사에서 대비를 개선할 수 있다.

SWIR는 플라스틱, 코팅, 수분, 표면 특성과 상호작 용하는 방식이 가시광과 다르다. 이 때문에 일반 영상에서는 확인하기 어려운 결함이나 재료 차이를 드러낼 수 있으며, 자동 선별, 인라인 검사, 고부가 제조 품질관리 분야에서 활용 가치가 있다.

4. 연무, 연기, 안개 환경에서의 이미징

SWIR 카메라는 연무, 연기, 안개, 공기 중입자 등으로 시야가 제한되는 조건에서 가시광 카메라보다 개선된 장면 가시성을 제공할 수 있다. 적절한 환경에서는 표적 구분, 장면 대비, 운용 상황 인식 능력을 높일 수 있어 장거리 실외 이미징과 산업 모니터링에 활용된다. 이러한 장점은 대기 중 방해 요소가 있거나 시각적으로 까다로운 공정 조건에서 이미징이 필요한 경우 유용하다.

5. 보안 및 장거리 모니터링

SWIR 카메라는 장거리 관측, 대상 식별, 경계 감시, 저조도 이미징 등 보안 및 장거리 모니터링 분야에도 사용된다. 가시광 조명만으로 충분하지 않은 환경에서 장면 대비를 높이고, 대상 식별을 보완하는 데활용될 수 있다. 적용 분야로는 시설 보안, 해상 관측, 야외 감시, 장거리 산업 모니터링 등이 있다. 이 경우 렌즈, 검출기 감도, 노이즈, 프레임 속도, 시스템 통합 조건 등이 카메라 선택에 영향을 준다.

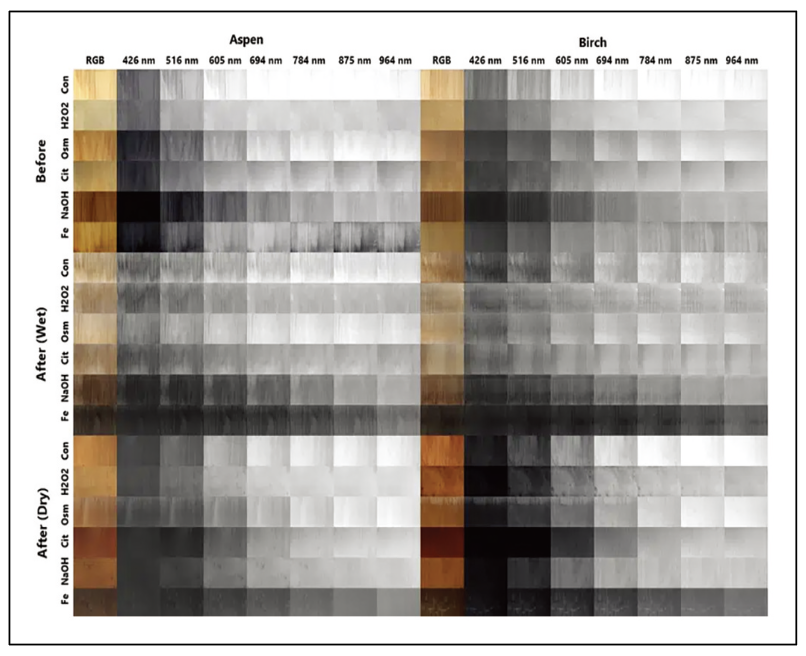

6. 분광, 하이퍼스펙트럴 이미징, 화학 분석

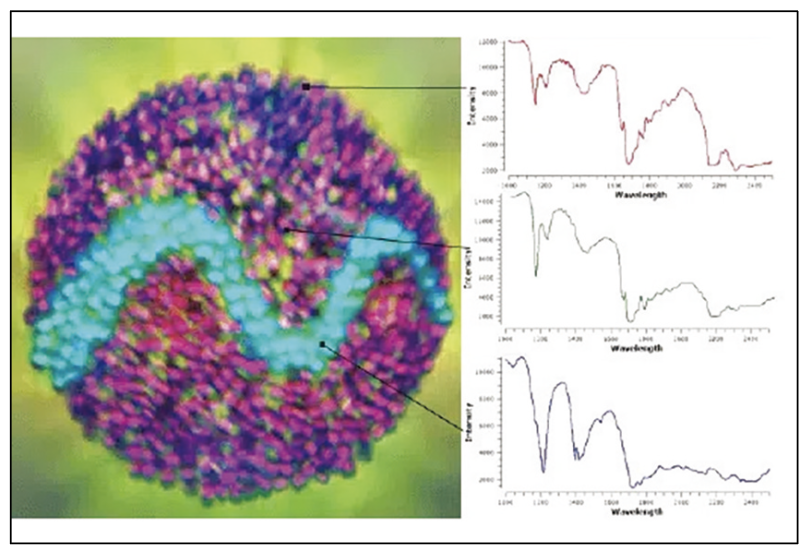

많은 재료는 SWIR 대역에서 유용한 흡수및 반사 특성을 보인다. 이 때문에 SWIR 검출기와 카메라는 분광 및 하이퍼스펙 트럴 이미징에서 중요한 역할을 한다. 활용 분야에는 제약 검사, 광물 분석, 농업, 공정 모니터링, 재료 식별 등이 포함된다. 라인스캔, 에어리어스캔, 하이퍼스펙트럴 시스템에 InGaAs SWIR 카메라를 통합하 면, 시각적으로 구분하기 어려운 재료를 파장 기반으로 분리할 수 있다. 이는 산업 분석과 연구 장비 모두에서 유용하다.

7. 바이오 이미징, 형광 이미징, 연구 분야

SWIR 카메라는 생명과학 및 바이오 연구 에서도 활용된다. 긴 파장 특성으로 산란을 줄이고 이미지 대비를 개선할 수 있어 형광 이미징, 생체 내 연구, 특수 현미경 관찰 등에 적용된다.

8. 수분 검출, 식품 검사, 재료 선별

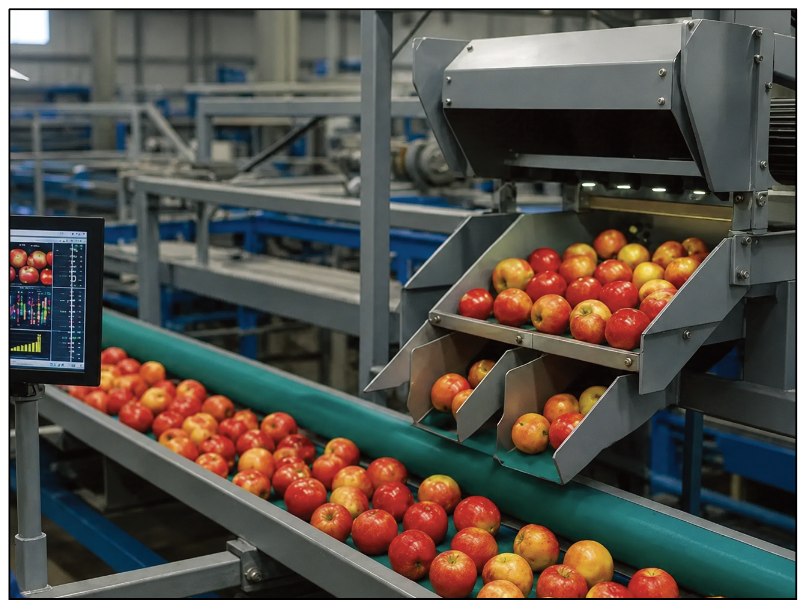

물은 SWIR 대역의 특정 파장에서 강한 흡수 특성을 보인다. 이 때문에 SWIR 카메 라는 수분 차이를 검출하고 젖은 재료와 마른 재료를 구분하는 데 유용하다. 이는 식품 검사, 농업 이미징, 포장 분석, 공정 제어와 밀접하게 관련된다. 또한 산업용 SWIR 이미징 카메라는 플라스틱, 유기물등 가시광 영상에서는 구분하기 어려운 재료의 선별에도 활용될 수 있다. 이러한 특성은 재활용, 제품 검사, 제조 자동화 공정의 정확도를 높이는 데 기여할 수 있다.

9. 태양전지와 에너지 소재 검사

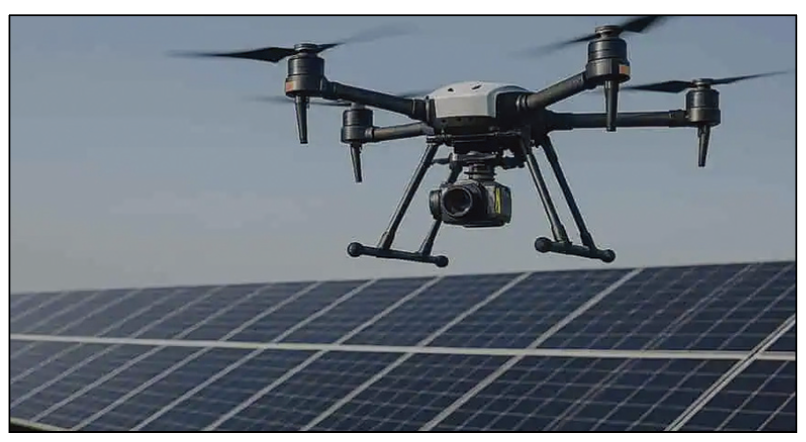

SWIR 카메라는 태양광 소재, 태양전지, 관련 에너지 디바이스 검사에도 사용된 다. 파장에 따라 나타나는 투과 특성과 결함 대비를 활용하면, 가시광 영상에서는 명확하지 않은 비균일성이나 구조적 문제를 확인할 수 있다. 이는 연구개발과 제조 품질관리 모두에 적용된다. 태양전지와 첨단 소재 검사에서는 균열, 결함, 공정 편차, 접합 또는 구조 이상을 파악하고, 광학 검사 워크플로의 반복성을 개선하는 데 SWIR 구성이 도움을 줄 수 있다.

10. SWIR 현미경과 정밀 과학 이미징

SWIR 현미경은 반도체, 재료과학, 웨이퍼 계측 등 정밀 관찰 분야에서 활용된다. 가시광 현미경으로는 확인하기 어려운 내부 구조나 파장별 대비 차이를 관찰할 수 있으며, 성공적인 적용을 위해서는 센서, 대물렌즈, 조명 구성을 함께 최적화해야 한다.

자료제공: Pembroke Instruments (www.pembrokeinstruments.com)
