의료·반도체·생명공학을 위한 고대역폭 머신비전의 설계 전략
머신 비전 시스템은 더 높은 해상도와 더 빠른 프레임 속도, 그리고 다중 카메라 기반 구조로 빠르게 진화하고 있다. 그러나 시스템 성능을 제한하는 요인은 더 이상 카메라나 네트워크 대역폭이 아니다. 10Gbps를 넘어서는 데이터 환경에서는 유입되는 대용량 영상을 얼마나 효율적으로 처리하고 관리할 수 있는지가 핵심 제약 요소로 자리 잡고 있다.
본 기사는 고대역폭 머신 비전 시스템에서 발생하는 병목 현상의 원인을 살펴보고, Thunderbolt와 RoCEv2 기반 아키텍처가 의료 영상, 산업 검사, 라이프사이언스 등 다양한 응용 분야에서 어떻게 실제로 활용 되고 있는지를 중심으로 분석한다.

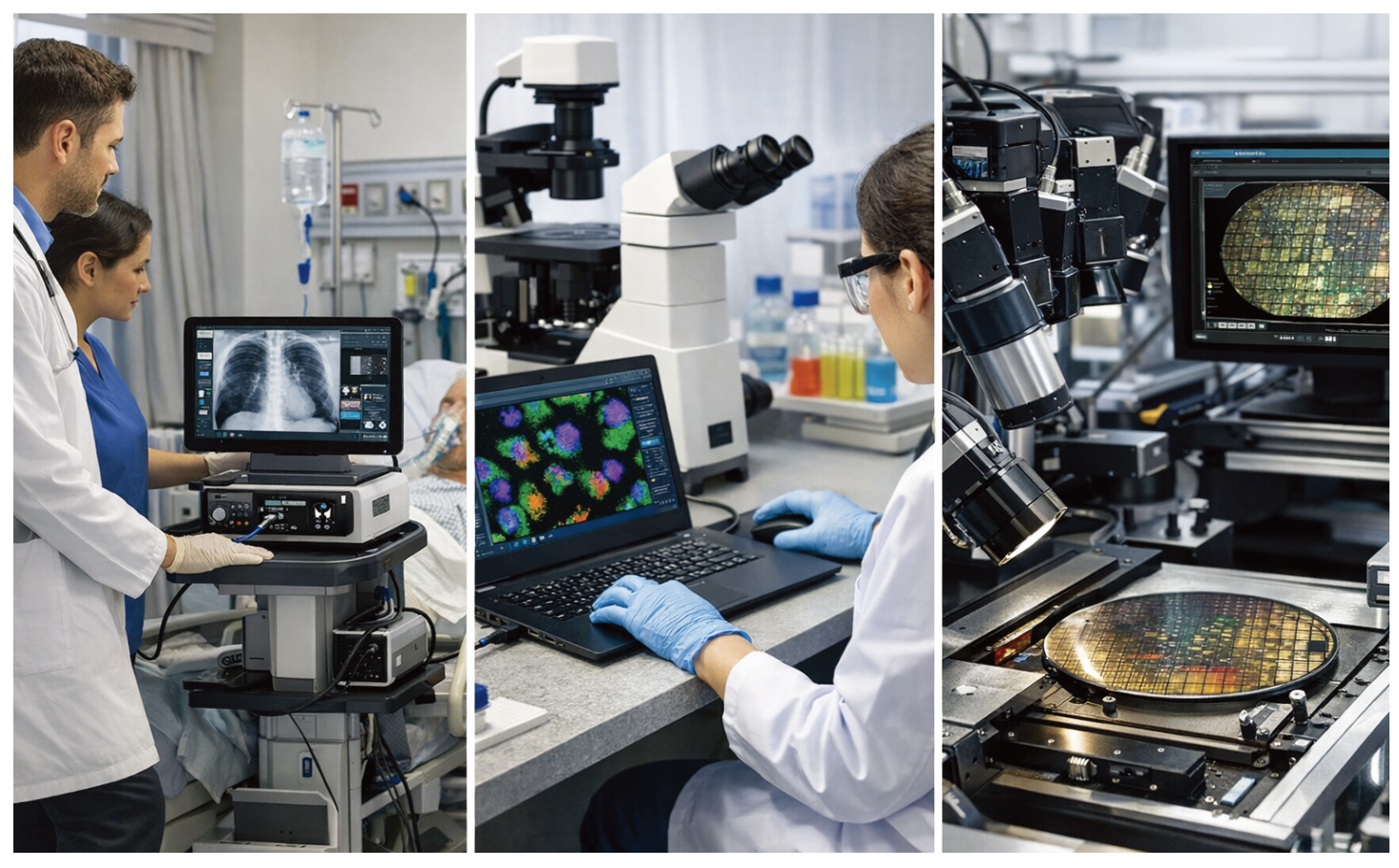

▲ Thunderbolt와 RoCEv2 기반 고대역폭 머신 비전 시스템은 의료·라이프사이언스·반도체 검사 등 다양한 현장에서 대용량 영상 처리 병목을 해소하며 실시간 분석과 안정적인 시스템 운용을 지원한다.
고대역폭 머신 비전의 변화
고해상도·고속화되는 머신 비전 애플리케이션은 산업 자동화, 의료 영상, 방위·감시 분야 전반에 걸쳐 적용 범위를 넓혀가고 있다. 오늘날의 머신 비전 시스템은 4K·8K 영상 처리, 다중 카메라 동기화, 24시간 연속 운용이라는 조건을 동시에 만족해야 하며, 이 과정에서 실시간 처리 성능과 시스템 안정 성이 핵심 요구사항으로 떠오르고 있다.
오랫동안 GigE Vision 표준은 이더넷 기반 영상 전송을 위한 신뢰할 수 있는 프레임워크로 자리 잡아 왔다. 그러나 데이터 전송 속도가 10Gbps를 넘어서는 환경에서는 더 이상 병목의 원인이 네트워크나 카메라에 머물지 않는다. 문제의 핵심은 유입되는 대용량 영상 데이터를 호스트 시스템이 얼마나 효율적으로 처리할 수 있는가로 이동하고 있다.
이러한 변화는 머신 비전 시스템을 ‘전송 중심 구조’에서 ‘처리 중심 구조’로 재설계해야 하는 시점에 도달했음을 의미한다.

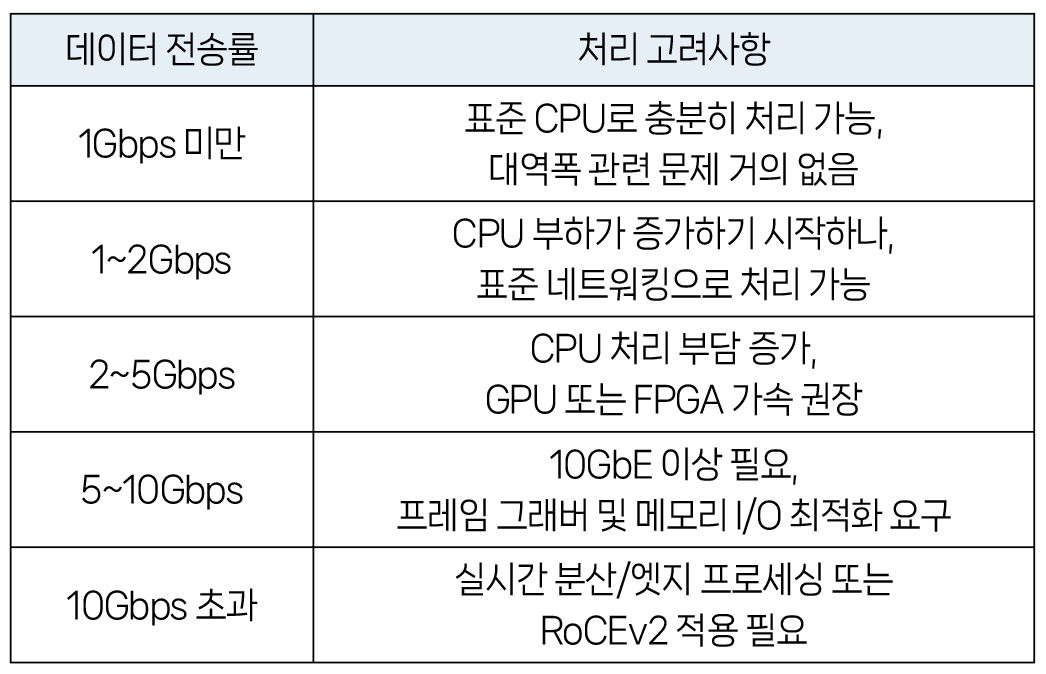

<표1> 데이터 전송률에 따른 처리 고려사항
▲ 1Gbps 이하에서는 표준 CPU만으로도 충분히 처리할 수 있어 대역폭이 문제가 되지 않는다. 2~5Gbps 구간에 이르면 CPU 부하가 증가하기 시작 하며, 5~10Gbps 구간에서는 기존 PC 아키텍처의 한계에 도달하게 된다.
대역폭에서 처리 성능으로 이동하는 병목 지점
데이터 전송률이 1Gbps 이하인 환경에서는 표준 CPU 만으로도 충분히 안정적인 머신 비전 시스템을 구현할수 있다. 그러나 전송 속도가 2~5Gbps 구간에 이르면 CPU 부하가 증가하기 시작하며, GPU나 FPGA 기반 가속이 검토 대상에 오른다.
5~10Gbps 구간에서는 기존 PC 아키텍처의 한계가 본격적으로 드러난다. 프레임 드롭과 지연 문제가 발생 하기 시작하며, 프레임 그래버 도입, 메모리 I/O 최적 화, 시스템 튜닝이 필수 요소로 자리 잡는다.
10Gbps를 넘어서는 순간, 단순한 성능 보강만으로는 문제를 해결하기 어렵다. 호스트 CPU가 모든 데이터를 처리 하는 구조에서는 시스템 안정성을 확보하기 힘들어지며, 설계자는 엣지 프로세싱 전략이나 CPU 개입을 최소화하는 데이터 전송 구조를 적극적으로 검토해야 한다. RoCEv2와 같은 고급 네트워킹 프로토콜이 주목받는 이유도 여기에 있다.
성능·신뢰성·비용의 균형이 중요한 이유
고대역폭 머신 비전 시스템 설계의 핵심 과제는 성능, 신뢰 성, 비용 간의 균형이다. 단순히 전송 속도를 높이는 것만으 로는 충분하지 않으며, 카메라부터 프로세서까지 전체 시스 템이 증가하는 처리량을 안정적으로 감당해야 한다.
특히 10Gbps 이상 환경에서는 CPU가 대용량 데이터 스트림을 처리하지 못해 프레임 드롭과 지연이 발생할 수 있다. 이를 해결하기 위해 DMA 기반 데이터 오프로딩과 GPU·FPGA 등 가속 장치를 활용한 분산 처리가 요구된다. 최적화된 네트워크 구성과 결합할 경우, 고대역폭 환경에서도 예측 가능한 저지연 운용이 가능하다.
Thunderbolt 기반 아키텍처의 활용 가치
Thunderbolt는 10Gbps 이상급 머신 비전 애플리케이션에서 새로운 선택지로 부상하고 있다. Thunderbolt 3와 4는 단일 케이블로 최대 40Gbps의 전송 속도를 지원하며, Thunderbolt 5는 80Gbps까지 확장되고 있다. 이는 일반적인 GigE Vision 인터페이스 대비 처리 여유도를 크게 높여준다.
특히 Thunderbolt의 PCIe 직접 터널링 기능은 카메라에서 생성된 데이터를 최소한의 오버헤드로 호스트 메모리에 전달할 수 있도록 해, 지연 시간을 획기적으로 줄인다. 또한 데이터, 전원, 제어 신호를 하나의 케이블로 처리할 수 있어 시스템 설계를 단순화하고 배선 복잡도를 낮춘다.

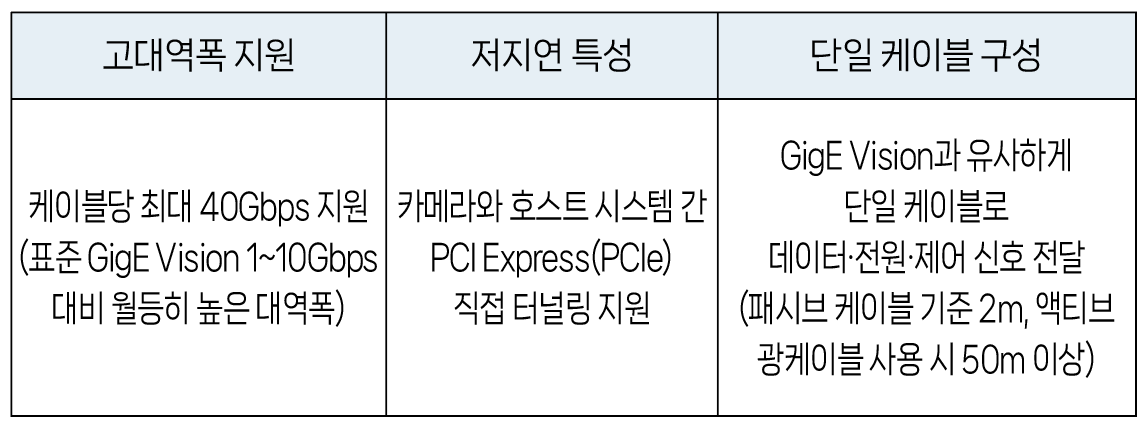

<표2> Thunderbolt의 주요 장점
▲ Thunderbolt는 고대역폭, 저지연, 단일 케이블 구성을 동시에 제공해 고속 머신 비전 시스템 설계를 단순화한다.
실제 적용 사례
이러한 기술적 변화는 이미 다양한 산업 현장에서 실제 시스템 구성으로 이어지고 있다. 고대역폭 머신 비전 기술이 적용되고 있는 대표적인 사례를 살펴보면 다음과 같다.
• 의료 영상 및 모바일 진단 시스템: 의료 분야는 고대역폭 머신 비전 기술이 가장 빠르게 확산되고 있는 시장 중 하나다. 응급실이나 중환자실 (ICU)에서 환자를 이동시키지 않고 즉각적인 진단을 수행하는 병상 옆영상 장비, 수의 진단용 휴대형 시스템, 의료 접근성이 낮은 지역을 위한 이동형 헬스케어 유닛 등이 대표적인 사례다.
이러한 환경에서는 고해상도 영상 처리 성능과 함께 시스템의 이동성과 사용 편의성이 중요하다. GigE Vision 카메라와 Thunderbolt 외장형 프레임 그래버를 결합한 구조는 이러한 요구를 효과적으로 충족한다. 영상 데이터는 외장형 프레임 그래버를 통해 Thunderbolt 인터페이스로 전달되며, 임베 디드 프로세서 기반 시스템에서도 실시간 표시와 분석이 가능하다.
• 현미경·라이프사이언스·품질 관리: 생명과학, 안과, 품질 관리 분야에서는 설치 공간이 제한된 환경에서도 고해상도 영상 처리가 요구된다. GigE Vision 카메라와 Thunderbolt 프레임 그래버를 활용하면 노트북 기반 시스템에서도 고대역폭 이미징 애플리케이션을 구현할 수 있다. 이는 연구실 환경뿐 아니라 이동형 검사 시스템에서도 큰 장점으로 작용한다. 고가의 워크스테이션 없이도 고성능 영상 처리가 가능해지면서, 시스템 구성의 유연성과 활용 범위가 크게 확장되고 있다.
• 전자·반도체 산업 검사: 전자 및 반도체 검사 공정에서는 다중 카메라 기반의 동기화된 저지연 데이터 전송이 필수적이다. RoCEv2는 기존 전송 구조에서 발생하던 병목을 우회해 병렬 처리를 가능하게 하며, 실시간 결함 검출과 분석을 효과적으로 지원한다. 이를 통해 검사 속도와 정확도를 동시에 향상시킬 수 있으며, 고속 생산 라인에서도 안정적인 품질 관리가 가능해진다.
• 방위·감시 시스템: 방위·감시 분야에서는 광역 감시와 다중 센서 통합이 중요한 과제다. RoCEv2 기반 아키텍처는 분산형 시스템 환경에서 확장성과 저지연 특성을 동시에 제공해, 상황 인식 능력과 위협 탐지 성능을 강화하는 데 기여한다.]
자료제공: Pleora(www.pleora.com)
