엣지 머신비전 시스템의 실시간 처리 구조와 구현 전략

머신비전은 최근 클라우드 중심 구조에서 벗어나, 데이터 처리와 판단을 현장에서 수행하는 엣지 기반 구조로 빠르게 전환되고 있다. 이는 초저지연 대응과 네트워크 의존성 최소화, 데이터 보안 확보를 동시에 요구하는 산업 환경 변화에 따른 것이다. 본 기사에서는 엣지 기반 머신비전 시스템의 구조와 데이터 처리 흐름을 중심으로, 실시간 품질 모니터링 구현을 위한 핵심 기술 요소를 살펴본다.

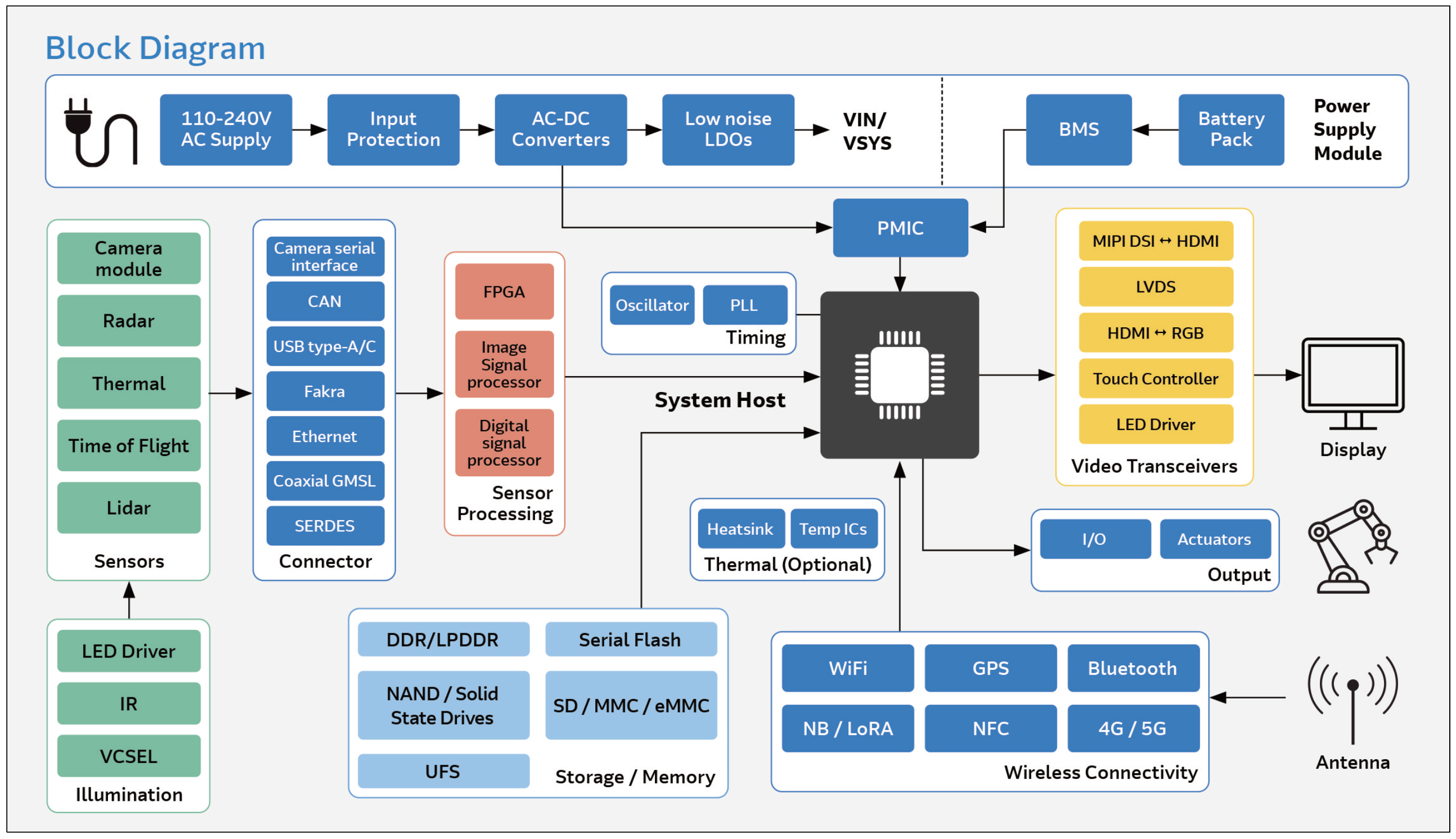

▲ 엣지 기반 머신 비전 시스템의 데이터 처리 및 제어 아키텍처

엣지 기반 실시간 모니터링 시스템의 개요

엣지 기반 머신비전 시스템은 이미지 및 영상 데이터를 클라우드로 전송하지 않고, 현장에서 직접 처리하는 구조를 의미한다. 이 방식은 AI 모델이 탑재된 엣지 디바이스에서 즉시 분석이 이루어 지기 때문에, 품질 검사나 설비 이상 감지, 로봇 제어 등에서 지연 없는 대응이 가능하다.

특히 기존 클라우드 기반 구조는 데이터 전송 지연과 네트워크 부하, 저장 비용 증가라는 한계를 가지고 있었다. 반면 엣지 기반 구조는 필요한 결과 데이터만 선별적으로 전송함으로써 이러한 문제를 줄이고, 네트워크 환경에 관계없이 안정적인 운영을 유지할수 있다.

또한 데이터가 외부로 이동하지 않기 때문에 보안 측면에서도 유리하며, 생산 라인 단위로 시스템을 분산 구축할 수 있어 확장성과 유연성 확보에도 효과적이다.

시스템 아키텍처 및 데이터 처리 흐름

엣지 기반 머신비전 시스템은 데이터 수집부터 분석, 판단, 제어까지 전 과정을 현장에서 수행하는 구조로 설계된다. 각 구성 요소는 기능별로 분리되지만, 전체적으로는 하나의 데이터 흐름안에서 긴밀하게 연결된다.

1. 데이터 수집: 센서 시스템의 시작 단계는 센서를 통한 데이터 수집이다. RGB 카메라를 비롯해 ToF, LiDAR, 열화상 카메라 등 다양한 센서가 적용되며, 단순 이미지뿐 아니라 깊이, 온도, 거리 정보까지 동시에 확보할 수 있다. 이러한 멀티 데이터 입력은 이후 분석 정확도를 높이는 기반이 된다.

2. 전처리: 센서 처리  수집된 원시 데이터는 바로 활용되지 않고 전처리 과정을 거친다. 이 단계에서는 노이즈 제거, 색 보정, 데이터 포맷 변환 등이 수행되며, FPGA나 ISP, DSP와 같은 전용 처리 장치가 활용된다. 전처리를 통해 데이터 품질이 향상되고, 메인 프로세서의 연산 부담이 줄어들어 전체 시스템의 응답 속도를 높일 수 있다.

3. AI 추론: 애플리케이션 프로세서  전처리된 데이터는 애플리케이션 프로세서에서 분석된다. CPU 또는 SoC 기반 구조에 GPU, NPU와 같은 AI 가속기가 결합되며, 이를 통해 이미지 인식, 결함 검출, 패턴 분석 등의 작업이 실시간으로 수행된다. 특히 최근에는 경량화된 AI 모델과 NPU 기반 추론 구조가 적용되면서, 엣지 환경에서도 고속·고정밀 분석이 가능해지고 있다.

4. 데이터 관리: 메모리 및 저장장치  AI 연산 과정에서는 고속 데이터 처리를 위한 메모리 구조가 중요하다. 메모리는 실시간 연산 데이터를 처리하는 역할을 하며, 저장장치는 운영체제와 학습 모델, 분석 결과 등을 저장하는 기능을 담당한다. 이 두 요소의 성능은 전체 시스템의 처리 속도와 안정성에 직접적인 영향을 미친다.

5. 결과 전달: 통신 시스템  분석 결과는 필요에 따라 외부 시스템으로 전달된다. Wi-Fi, 5G, Ethernet 등의 통신 기술이 활용되며, 전체 영상이 아닌 핵심 결과 데이터만 전송하는 방식으로 네트워크 부하를 최소화한다. 또한 산업 환경에서는 데이터 보안을 위해 암호화 통신과 네트워크 분리 설계가 필수적으로 적용된다.

6. 제어 및 실행: 인터페이스  최종 단계에서는 분석 결과를 기반으로 실제 제어가 이루어진다. PLC, 로봇, 설비 제어 시스템과 연동되며, PCIe, GigE, USB 등 고속 인터페이스와 GPIO, SPI 등의 제어 인터페이스가 함께 사용된다. 이를 통해 검사 결과에 따라 불량 제거, 공정 조건 변경 등 즉각적인 물리적 대응이 가능하다.

7. 시스템 안정성: 전원 및 디스플레이  전원 관리 시스템은 각 구성 요소에 안정적인 전력을 공급하고 이상 상황으로부터 시스템을 보호하는 역할을 한다. 산업 환경에서는 장시간 연속 운전이 요구되기 때문에 안정적인 전원 설계가 필수적이다. 디스플레이는 시스템 상태와 분석 결과를 시각적으로 제공하는 인터페이스로, 운영자가 공정 상태를 직관적으로 파악하고 대응할 수 있도록 지원한다.

엣지 머신비전 시스템의 설계 고려사항

엣지 기반 머신비전은 다양한 장점을 제공하지만, 설계시 고려해야 할 제약 요소도 존재한다. 엣지 디바이스는 클라우드 대비 연산 자원이 제한적이며, 발열 및 전력 소비문제도 함께 고려해야 한다. 또한 AI 모델은 엣지 환경에 맞게 경량화 및 최적화가 필수적이다. 따라서 시스템 설계 단계에서는 성능, 전력, 지연시간 간의 균형을 고려한 구조 설계가 요구된다.

설계 구조가 성능을 결정한다

엣지 기반 머신비전 시스템은 단순한 영상 처리 장비를 넘어, 실시간 공정 제어와 자동화를 가능하게 하는 핵심 인프라로 자리잡고 있다. 특히 센서, 전처리, AI 추론, 통신, 제어에 이르는 전체 데이터 흐름이 유기적으로 연결되어야만 안정적인 성능을 확보할 수 있다. 결국 엣지 머신비전 시스템의 경쟁력은 개별 장비의 성능이 아니라, 전체 아키텍처를 얼마나 최적화했는지에 의해 결정된다.
