포르쉐, AI 기반 로봇 검사 시스템으로 도장 품질 검사 자동화 구현
자동차 제조 공정에서 도장(Paint Shop)은 완성차의 외관 품질을 결정짓는 핵심 공정중 하나다. 미세한 먼지 입자나 도막의 불균일, 작은 기포 등은 차량의 외관 품질에 직접적인 영향을 미치기 때문에 매우 높은 수준의 품질 관리가 요구된다.
최근 자동차 제조업계에서는 이러한 도장 품질을 보다 안정적으로 관리하기 위해 로봇과 인공지능(AI) 기반 자동 결함 검사 시스템을 적극적으로 도입하고 있다. 본 기사에서는 독일 포르쉐 라이프치히 공장의 도장 검사 자동화 사례를 통해 자동차 도장 품질 관리 기술의 변화를 살펴본다.

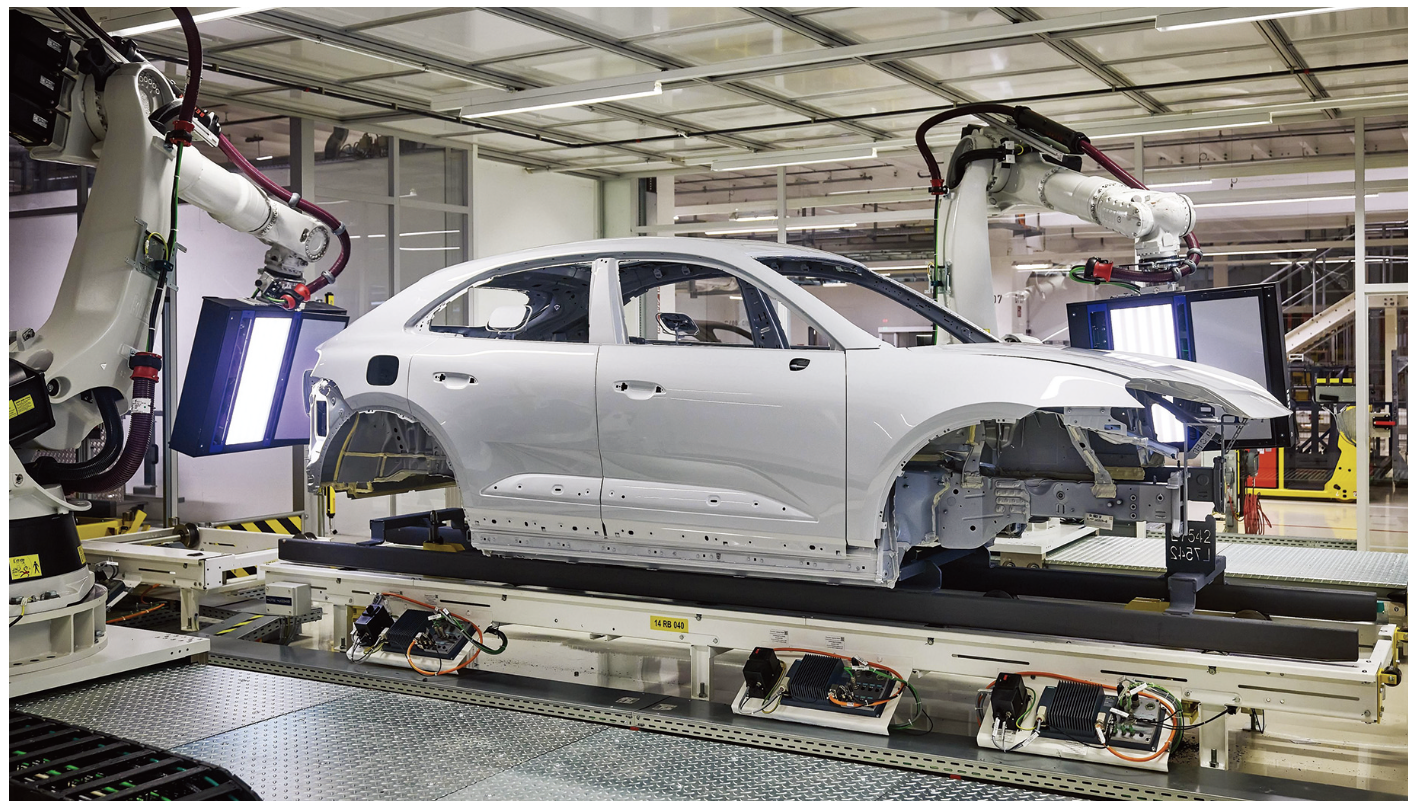

▲ 포르쉐 라이프치히 공장의 도장 검사 공정. 센서를 장착한 로봇이 차량 차체 외부 표면을 스캔하며 도장 결함 여부를 자동으로 검사한다.
로봇이 담당하는 자동차 도장 공정
자동차 제조 공정에서 로봇은 이미 수십 년 전부터 도장 작업에 활용돼 왔다. 도장 공정은 화학 물질과 미세 입자가 존재하는 환경이기 때문에 작업자의 안전 확보가 중요한데, 로봇을 활용하면 이러한 위험을 줄일 수 있다.
또한 로봇은 일정한 속도와 각도를 유지하며 도료를 분사할 수 있어 사람 보다 균일한 도장 품질을 확보할 수 있다는 장점이 있다. 이러한 이유로 대부분의 자동차 제조 공장에서는 로봇 기반 도장 공정을 표준화된 생산 방식으로 채택하고 있다.
그러나 도장 작업이 자동화됐다고 해서 품질 관리까지 완전히 자동화된 것은 아니다. 차량 표면에는 매우 작은 결함이 발생할 수있으며, 이러한 결함은 최종 제품의 외관 품질에 영향을 미칠 수 있기 때문이다. 이 때문에 도장 공정 이후에는 차량 표면을 검사해 도장 결함 여부를 확인하는 과정이 반드시 필요하다.
하지만 로봇을 활용한 도장은 높은 정밀도와 재현성을 제공함 에도 불구하고, 차량 표면에 발생할 수 있는 도장 결함을 확인하기 위해서는 여전히 시각적인 검사가 필요하다.
자동 결함 검출 시스템 도입
독일 라이프치히에 위치한 포르쉐 공장에서는 이러한 도장 품질 검사를 자동화하기 위해 로봇 기반 자동 결함 검출 시스템을 도입했다. 포르쉐에 따르면 검사 구역에서는 강력한 센서를 장착한 로봇팔이 양산 차량의 차체 외부 표면 전체를 자동으로 스캔한다. 이 시스템은 차량 표면을 매우 촘촘한 간격으로 검사하며 미세한 도장 결함을 탐지하도록 설계됐다.
검사 과정에서는 2.5mm 간격으로 이미지가 촬영되며, 약 72초의 검사 사이클동안 약 10만 장의 이미지 데이터가 수집된다. 이렇게 수집된 대량의 이미지는 10대의 고성능 이미지 처리 컴퓨터로 구성된 분석 시스템을 통해 처리된다.
이 시스템은 차량 표면에서 발생할 수 있는 다양한 도장 결함을 식별한다. 예를 들어 작은 구멍 형태의 핀홀(pinhole), 표면에 움푹 파인 크레이터(crater), 그리고 먼지나 이물질이 도장층에 포함되는 인클루전 (inclusion) 등의 결함을 정밀하게 검출할 수 있다.
이러한 자동 검사 방식은 작업자의 육안 검사에 비해 보다 객관적이고 일관된 품질 평가를 가능하게 한다는 장점이 있다.

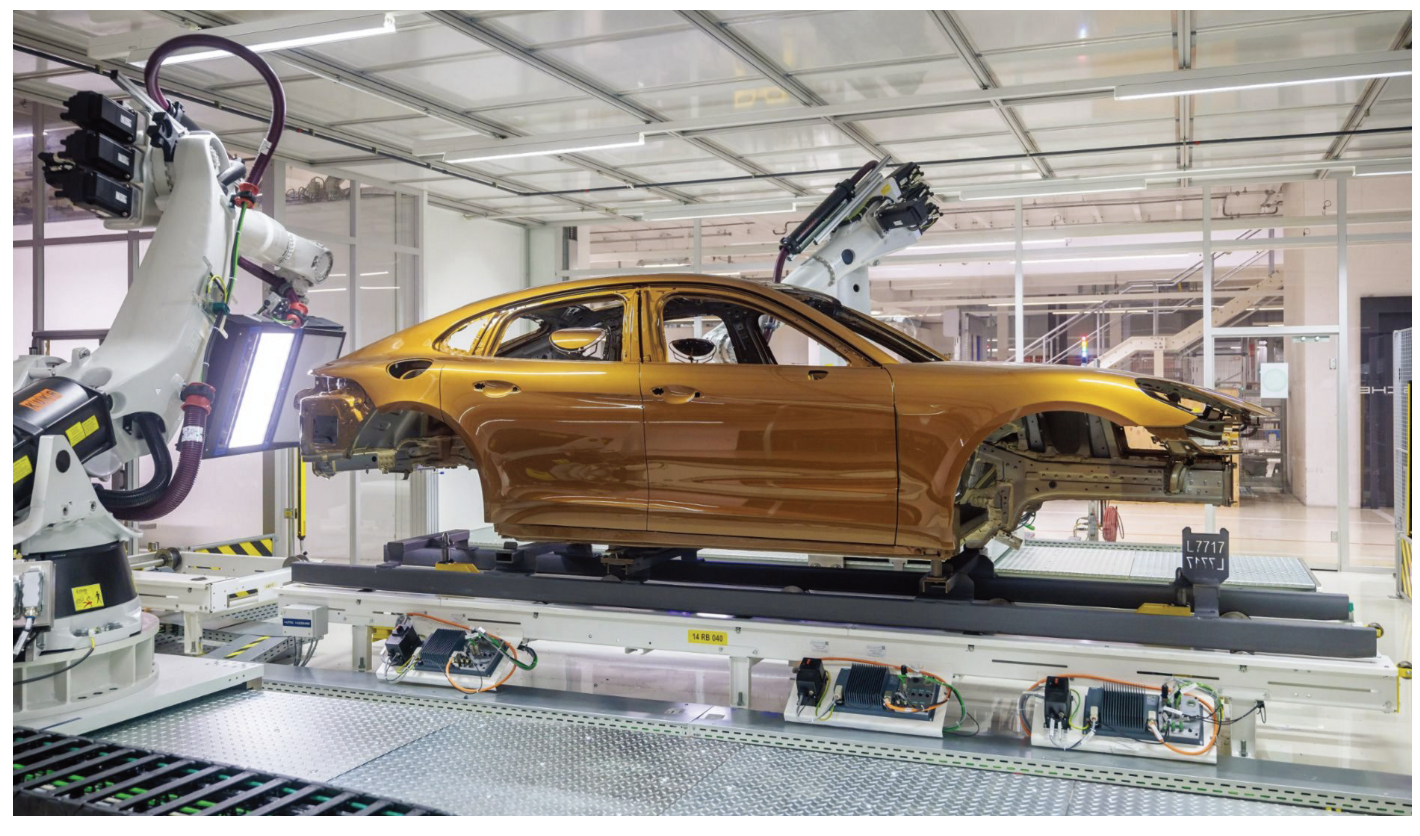

▲ 로봇 기반 자동 결함 검출 시스템이 차량 차체 표면을 스캔하는 모습. 검사 과정에서는 2.5mm 간격 으로 이미지를 촬영해 약 10만 장의 데이터를 수집한다.
결함 위치를 밀리미터 단위로 기록
검사 과정에서 결함이 발견되면 시스템은 해당 위치를 밀리미터 단위의 정확도로 기록한다. 이 데이터는 이후 도장 보정 작업이 이루어지는 마무리 공정으로 전달된다. 작업자들은 디지털 모델을 통해 결함이 발생한 위치를 확인할 수 있으며, 시스템은 고해상도 확대 이미지와 결함 유형 정보를 함께 제공한다. 이를 통해 작업자는 문제 발생 지점을 빠르게 파악하고 적절한 보정 방법을 선택할 수 있다. 결과적으로 불필요한 작업 시간을 줄이면서도 높은 수준의 도장 품질을 유지할 수 있게 된다.
AI 기반 분석으로 공정 개선
이 시스템의 또 다른 특징은 수집된 검사 데이터를 공정 개선에 활용한다는 점이다. 검출된 결함 데이터는 자동으로 기록되고 분류되며, 딥러닝 기반 분석 모듈을 통해 분석된다. 이를 통해 특정 위치나 특정 결함 유형에서 나타나는 반복적인 패턴이나 변화 추세를 파악할 수 있다. 이러한 분석은 도장 공정에서 발생할 수 있는 미세한 공정 변화나 설비 상태 변화를 조기에 감지하는 데 도움을 준다. 결과적으로 제조 공정의 안정 성을 높이고 도장 품질을 지속적으로 개선하는 데 활용될 수 있다.
데이터 기반 품질 관리로의 전환
포르쉐 라이프치히 공장의 사례는 자동차 제조 산업 전반에서 나타나는 품질 검사 자동화 흐름을 보여준다. 이와 같은 자동 결함 검사 시스템은 단순한 품질 확인을 넘어 데이터 기반 품질 관리 체계로의 전환을 의미한다. 검사 과정에서 수집된 대량의 이미지 데이터와 결함 정보는 단순히 불량을 판별하는 데 그치지 않고, 공정 상태를 분석하고 품질 변화를 예측하는 데 활용될 수 있다.
특히 반복적으로 발생하는 결함 유형이나 특정 위치에서의 이상 패턴을 분석함으로써 공정 편차를 사전에 파악할 수 있으며, 이는 설비 상태 관리와 공정 최적화로 이어진다. 이러한 데이터 기반 접근 방식은 자동차 제조 공정 전반에서 품질 관리 수준을 한 단계 끌어올리는 핵심 요소로 작용하고 있다.
자동차 제조 공정의 품질 검사 자동화 확대
최근 자동차 제조 산업에서는 생산 공정뿐만 아니라 품질 검사 영역에서도 자동화와 데이터 기반 관리가 빠르게 확대되고 있다. 특히 외관 품질이 중요한 도장 공정에서는 로봇과 AI 기반 자동 검사 시스템이 점차 확산되고 있다. 이러한 시스 템은 대량 생산 환경에서도 높은 검사 정확도를 유지할수 있으며, 검사 데이터를 활용해 제조 공정을 지속적으로 개선할 수 있다는 장점을 제공한다.
포르쉐 라이프치히 공장의 사례는 이러한 변화의 한 단면을 보여준다. 과거에는 노동집약적이고 주관적인 판단에 의존했던 도장 품질 검사가 이제는 자동화된 시스템을 통해 수행되고 있으며, 차량 표면의 스캔과 데이터 분석까지 포함한 전체 검사 과정은 100초 이내에 완료된다. 로봇과 인공지능, 그리고 숙련된 작업자의 협력이 결합된 이러한 품질 관리 방식은 앞으로 자동차 제조 공정에서 더욱 중요한 역할을 할 것으로 전망된다.
자료제공: Porsche(www.porsche.com)
