처리량 극대화! 불량 최소화! 효율적인 웨이퍼 검사를 위한 머신 비전 기술

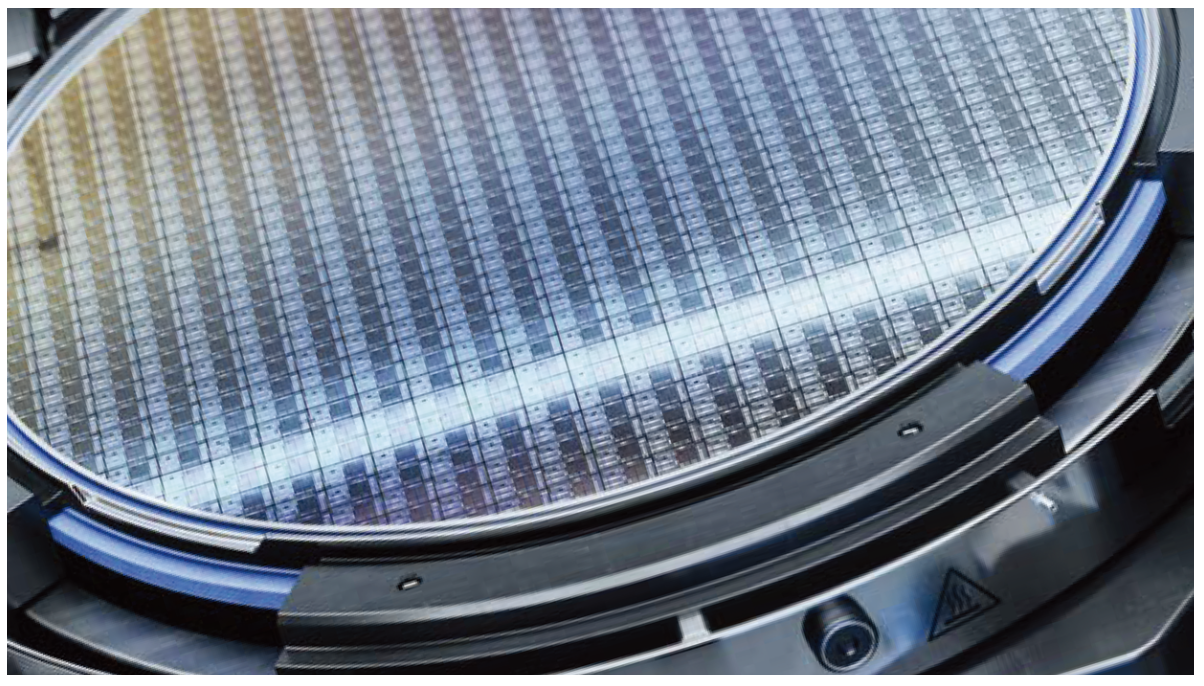

반도체 공정의 미세화와 고속 생산 요구가 지속되면서 제조 현장은 그어느 때보다 높은 정밀도와 비용 효율성을 동시에 요구받고 있다. 제품 구조가 복잡해지고 결함 허용 범위가 줄어드는 가운데, 수율을 확보하기 위해서는 초기 단계에서 결함을 빠르고 정확하게 검출하는 고성능 검사 기술이 필수 요소로 자리 잡았다.
이 과정에서 단순한 인력 확충이나 숙련도 향상만으로는 한계가 있으며, 자동화 기반의 머신비 전(machine vision) 기술이 핵심 대안으로 떠오르고 있다.
이 기사는 Chromasens가 최근 발간한 백서 『Advanced vision technology for efficient wafer inspection을 바탕으로, 반도체 제조 공정에서 머신비전이 제공하는 기술적 가능성과 특히 웨이퍼 매크로 결함 검출을 위한 효율적인 검사 솔루션을 소개한다.
반도체 생산이 직면한 과제
전자 부품 분야의 기술 발전은 빠른 속도로 이어지고 있다. 시장과 소비자는 제품의 소형화와 성능 향상, 동시에 에너지 소비의 지속적 감소를 요구하고 있다. 이러한 변화는 반도체 제조업체에 두 가지 측면에서 더욱 복잡한 도전 과제를 던진다.
우선 기술적 측면에서, 부품과 구조가 점점 더 미세해지고 생산 속도가 높아지면서 제조 공정 전반에 극도의 정밀도가 요구된다. 동시에 기업은 글로벌 경쟁력을 유지하기 위해 공정의 비용 효율성을 면밀히 관리해야 한다. 즉, 불량률은 가능한 낮게 유지하면서 스크랩을 최소화해야 하는 것이 핵심 과제다.
그러나 단순히 인력을 늘리거나 고숙련 인력을 확보하는 방식은 지속 가능한 해결책이 될 수 없다. 숙련된 작업자는 비용이 높고 확보가 어렵고, 사람의 개입은 자동화 시스템보다 오류 발생 가능성이 높다. 결국 이러한 난제를 해결하기 위해서는 고성능 자동화 시스템의 적극적인 도입이 필수적이며, 그 중심에는 품질 관리를 담당하는 머신비전(machine vision) 기술이 자리한다.

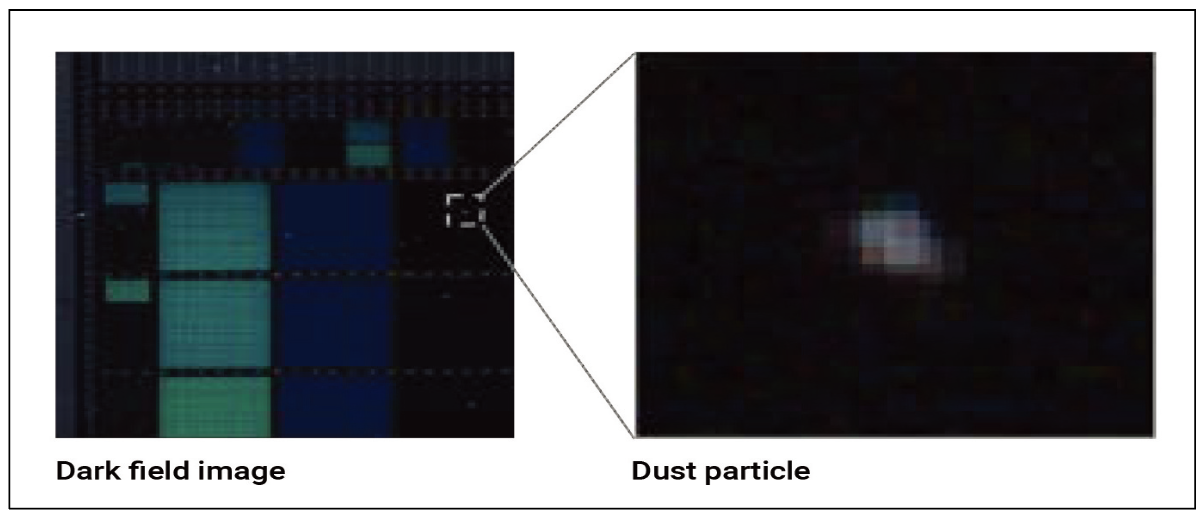

▲ (사진 왼쪽부터) 다크필드 이미지, 먼지 입자(Dust particle)
매크로 결함 검출을 위한 핵심 기술, 머신비전
웨이퍼를 비용 효율적으로 생산하기 위해서는 생산 수율을 최대한 높이는 것이 무엇보다 중요하다. 이를 위해서는 공정 초기에 수율 저하를 유발하는 결함을 조기에 발견해, 이후 공정을 적절히 조정하고 불량품에 추가 공정이 수행되는 낭비를 방지해야 한다.
반도체 제조에서는 베어 웨이퍼 단계부터 최종 구성 요소 완성 단계까지 여러 단계에서 웨이퍼가 반복적으로 검사되어 정의된 품질 기준을 충족하는지 확인한다.
그 중에서도 중요한 결함 범주가 바로 ‘매크로 결함(macro defects)’이다. 매크로 결함은 형태가 매우 다양하고, 발생 위치도 베어 웨이퍼, 웨이퍼 후면, 패터닝·코팅된 웨이퍼 등 전 공정을 아우르기 때문에 검출과 분류가 매우 까다롭다.
대표적인 매크로 결함에는 파티클, 오염, 표면 스크래치 등이 있다. 예를 들어, CMP(화학적 기계 연마) 공정에서 발생하는 스크래치·잔여물·미연마 구역, 에칭(etch) 공정 중 발생할 수 있는 잔류물·부식·패턴 결함, 코팅 불균일·불량 접촉·누락된 패턴 등 대면적 결함 또한 매크로 결함 범주에 포함된다. 최종 출하 검사 단계에서는 코팅 품질, 청정도, 표면 상태까지 정밀하게 확인해야 한다.
문제는, 반도체 웨이퍼 생산량이 매우 높기 때문에 이를 따라가기 위해서는 고속·고효율 검사 방식이 반드시 필요하다는 점이다. 검사 기술은 높은 민감도로 결함을 감지하는 동시에, 오검(false positive)과 미검(false negative)을 최소화 해야 하며, 이는 매우 세심한 균형이 요구된다. 또한 웨이퍼는 취급 과정에서 신규 결함이 발생하지 않도록 섬세한 핸들링과 사전 준비 과정이 필요해 검사가 더욱 복잡해진다.
이러한 요구 조건 속에서 머신비전 시스템은 매크로 결함을 신뢰성 있게 검출하는 핵심 역할을 한다. 적절한 시스템을 선택하고 정교하게 구현할 경우, 머신비전은 생산 속도에 완벽히 대응하면서도 높은 정확도로 결함을 식별할 수 있다. 반도체 품질 검사에서는 웨이퍼 전체를 고해상도로, 동시에 짧은 시간 안에 검사해야 하는데, 머신비전은 이러한 까다로운 요구를 충족하는 최적의 솔루션이다.

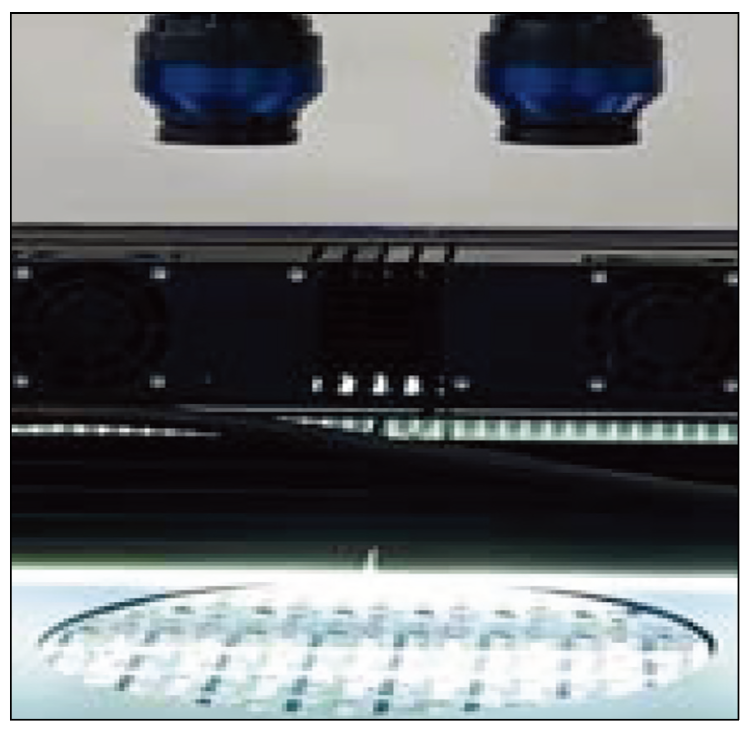

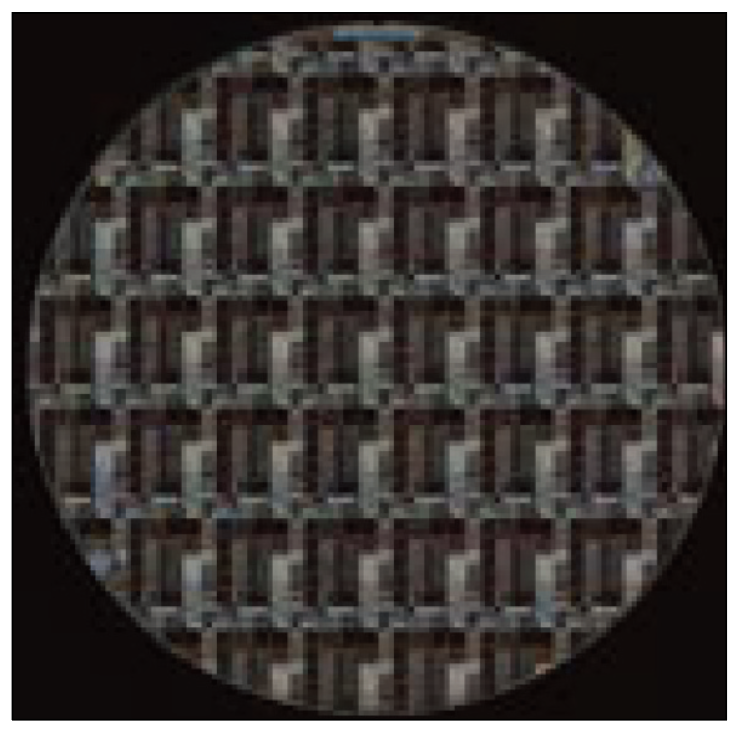

▲ 두 대의 라인 스캔 카메라와 복합 조명으로 구성된 웨이퍼 스캐너 셋업 (사진왼쪽) / 동축 조명으로 촬영한 패턴이 형성된 웨이퍼 이미지(사진 오른쪽)
카메라 기술 요구사항
비전 시스템에서 가장 핵심이 되는 요소는 바로 카메라다. 이상적으로는 웨이퍼에 발생하는 모든 매크로 결함을 단일 카메라 시스템만으로 포착할 수 있어야 한다. 이를 위해 카메라에는 다음과 같은 기본 요건이 요구된다.
• 스캔 너비(Scan width): 현재 최첨단 웨이퍼는 일반적으로 300mm 직경을 갖는다. 따라서 전체 300mm 웨이퍼를 커버하기 위해서는 300mm 이상의 스캔 너비를 제공하는 카메라가 적합하다.
• 속도(Speed): 경제적인 생산을 위해서는 300mm 웨이퍼 한 장을 10초 미만에 스캔할 수 있어야 한다.
• 고해상도(High resolution): 웨이퍼 품질 확보를 위해서는 5μm~15μm 범위의 결 함까지 검출 가능한 수준의 해상도가 필요하다.
• 컬러 이미지 캡처(Color capturing): 코팅 불균일성을 검출해야 하므로 컬러 카메라가 필요하다.
라인 스캔 카메라는 고속 공정에서 아주 미세한 결함까지 검출해야 하는 웨이퍼 검사에서 특히 높은 효과를 입증하고 있다. 이 방식은 영상을 라인 단위로 캡처해 전체 이미지로 조합하는 구조를 갖는다. 이를 통해 극히 짧은 시간안에 고해상도 웨이퍼 이미지를 생성할 수 있으며, 이는 자동 매크로 결함 검출의 핵심 기반이 된다.
현대의 라인 스캔 카메라는 고해상도와 고속 스캔 요구에 대응하는 최첨단 센서를 탑재해 웨이퍼 검사에서 높은 효율을 발휘한다. 이 방식은 비용 효율적으로 고해상도 이미징을 구현할 수 있으며, 높은 라인 스캔 속도를 통해 생산 장비의 고속 이송에도 대응한다. 또한 조명 각도를 정확하게 정렬·조정할 수 있어 안정적인 검사 환경을 제공하 고, 에어리어 스캔 방식보다 우수한 조명 균일도를 확보할 수 있다는 장점이 있다.

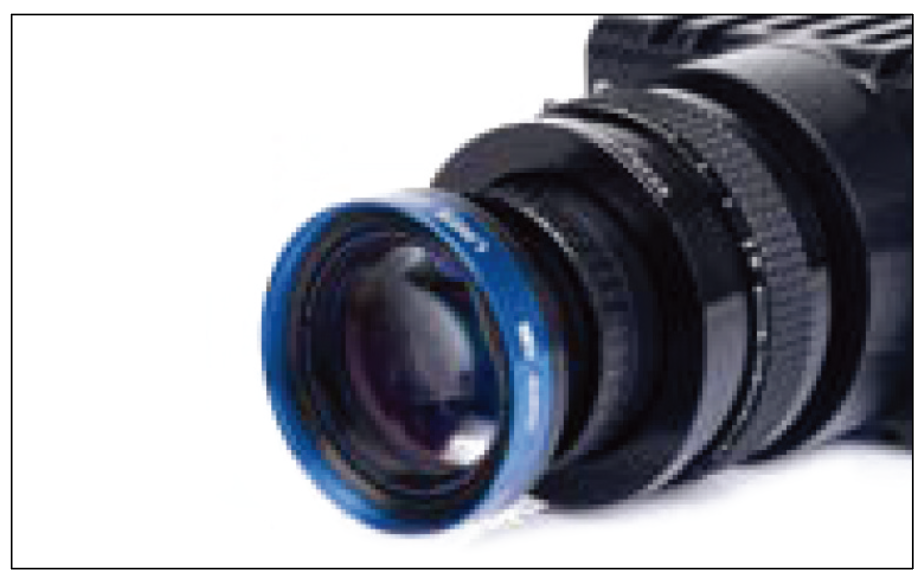

▲ Chromasens allPIXA evo 카메라
이미지 왜곡이 1차원으로 최소화되어 보정이 용이 하며, 트릴리니어 센서를 적용한 모델은 픽셀당 세개의 컬러 샘플을 취득해 색 재현성과 해상도를 더욱 향상시킨다. 더불어 멀티 필드 이미징 기능을 통해 한 번의 스캔으로 여러 이미지를 획득할 수 있어 검사 시간과 비용을 동시에 절감할 수 있다.
자료제공: Chromasens(www.chromasens.de/en)
