렌즈 옵티컬 포맷 이해하기: 산업용 카메라에서 렌즈와 센서의 조합
렌즈 옵티컬 포맷은 특정 이미지 센서와 호환되는 렌즈의 크기와 형태를 의미한다. 카메라 성능과 이미지 품질을 최적화하기 위해 서는 센서에 맞는 렌즈 포맷을 사용하는 것이 필수적이다. 만약 센서와 맞지 않는 렌즈를 사용할 경우, 화면 가장자리가 어둡게 보이거나 왜곡, 흐림 현상이 발생할 수 있다.
카메라와 렌즈는 항상 호환되는 것은 아니다. 카메라마다 센서의 크기와 포맷이 다르기 때문에, 이에 맞는 전용 렌즈를 선택해야 한다. 일부 카메라는 교환식 렌즈 시스템을 제공하지만, 고정식 렌즈를 채택한 모델도 많다. 중요한 점은 어떤 경우든 렌즈는 카메라 센서 크기에 맞게 설계되어야 한다는 것이다.
좋은 사진과 영상을 얻기 위해서는 렌즈와 이미지 센서의 관계를 이해해야 한다. 렌즈 크기와 센서 크기는 결과물의 선명도와 화질에 직접적인 영향을 미친다. 두 요소가 어떻게 상호작용하는지 파악하면 사진과 영상을 더욱 선명하고 왜곡 없이 촬영할 수 있다.
즉, 카메라에 맞는 올바른 렌즈를 선택하는 것이 고품질 결과물을 얻는 핵심이다. 이제 머신 비전 카메라의 다양한 센서 크기와 그 특징을 통해, 렌즈 옵티컬 포맷의 세계를 좀 더 자세히 들여다보자.
산업용 카메라에서 사용되는 다양한 센서 크기
<그림1>은 산업용 카메라에서 흔히 사용되는 여러 센서 크기를 보여준다. 대표적인 규격으로는 1/3인치, 1/2인치, 2/3인치 등이 있다. 주의해야 할 점은 이러한 ‘인치’ 표기가 실제 물리적 치수와 일치하지 않는다는 것이다. 이는 단순히 업계에서 사용되는 명명 방식일 뿐이다.

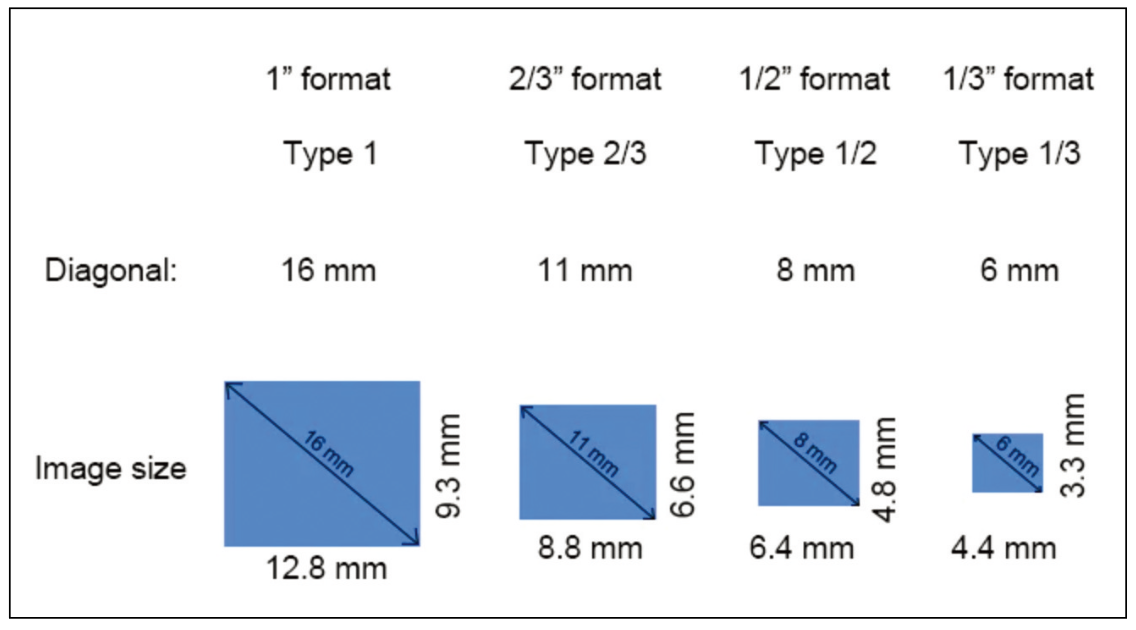

<그림1> 산업용 카메라에서 사용되는 대표적인 센서 크기 비교. 1/3인치(대각선 6mm)부터 1인치(대각선 16mm)까지 규격에 따라 이미지 서클과 촬영 영역이 달라진다.
핵심 요소는 바로 이미지 서클(Image Circle)이다. 이는 센서의 대각선 길이를 의미하며, 예를 들어 1/3인치 규격 센서의 경우 이미지 서클은 약 6mm다. 중요한 점은 렌즈 크기가 반드시 이미지 서클보다 같거나 커야 한다는 것이다. 만약 렌즈가 이미지 서클보다 작으면 비네팅(vignetting) 현상이 발생해 화면 가장자리가 잘려 나가게 된다. 따라서 센서 크기에 맞는 렌즈를 선택하는 것이 선명하고 왜곡 없는 이미지를 확보하는 핵심 조건이다.
<그림2> 센서와 렌즈 포맷의 매칭 예시. 1/3인치 센서에 1/4인치 렌즈를 사용하면 비네팅 현상이 발생하지만, 동일 규격 렌즈나 더 큰 렌즈를 사용하면 전체 이미 지를 안정적으로 커버할 수 있다.
센서 크기와 렌즈 호환성의 중요성
산업용 카메라 센서가 대각선 기준 약 6mm 크기라면, 이는 흔히 1/3인치 포맷에 해당한다. 이 경우 센서 전체를 커버하기 위해서는 최소한 이와 동일한 크기의 렌즈가 필요하다.
만약 그보다 작은 규격의 렌즈, 예를 들어 1/4인치 포맷 렌즈를 사용할 경우, 센서의 전체 영역을 담아내지 못한다. 그 결과 이미지 가장자리가 잘려나가는 비네팅(vignetting) 현상이 발생해 선명한 영상을 확보할 수 없게 된다.
즉, 센서 크기와 렌즈 크기는 반드시 맞춰야 하며, 렌즈는 센서의 이미지 서클보다 크거나 최소한 동일해야 한다는 점이 핵심이다.

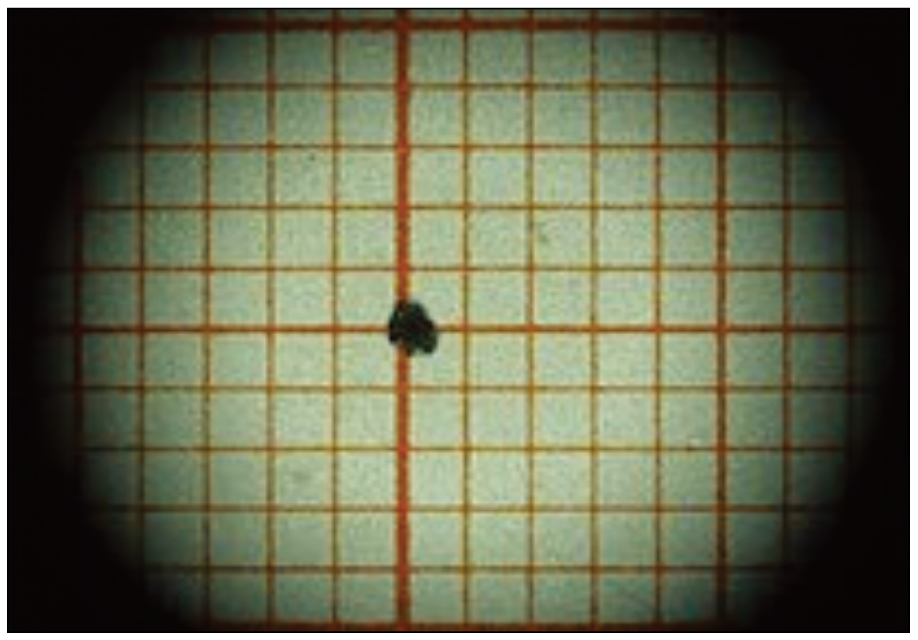

<그림3> 센서 크기보다 작은 렌즈를 사용할 경우 발생하는 비네팅 현상. 이미지 가장자리가 어둡게 잘려나가며, 실제 활용 시 화질 저하를 초래한다.
실제 응용 사례
머신비전 분야에서는 센서와 렌즈 호환성 문제가곧 검사 품질 문제로 직결된다.
• 식음료 병뚜껑 검사: 센서 구석까지 균일하게 촬영하지 못하면 인쇄 불량이나 이물질을 놓칠 수 있다.
• 반도체 웨이퍼 검사: 고해상도·대구경 렌즈가 필요하며, 센서와의 매칭이 맞지 않으면 미세 결함을 검출하지 못한다.
• 물류 자동 분류 라인: 센서와 렌즈의 적절한 조합 없이는 빠르게 이동하는 박스의 바코드를 선명하게 읽기 어렵다.
이처럼 렌즈와 센서의 올바른 조합은 산업 현장에서의 생산성·품질 확보와 직결된다.
센서와 정확히 맞는 렌즈 포맷이 없을 때의 대처 방법
최근에는 1/1.2인치 포맷(IMX174, IMX249) 과 같이 기존보다 큰 대각선 길이(약 13.4mm)를 가진 신형 이미지 센서가 등장하고 있다. 그러나 이러한 포맷에 맞춘 전용 렌즈는 아직 공급이 제한적이라는 점이 문제다.
센서 크기 비교 차트를 보면 1/1.2인치 포맷은 전통적으로 많이 쓰이는 2/3인치와 1인치 포맷 사이에 위치한다. 하지만 2/3인치 렌즈의 이미지 서클은 약 11mm로, 1/1.2인치 센서를 온전히 커버하기에 부족하다. 이 경우 촬영 영상에서 비네팅 현상이 발생해 화질 저하로 이어질 수 있다.
따라서 이러한 문제를 피하려면 호환성이 보장되고 렌즈 선택 폭이 넓은 1인치 포맷 렌즈를 사용하는 것이 바람직하다. 1인치 포맷은 다양한 브랜 드에서 제품을 제공하고 있어 대체 옵션을 확보하기도 쉽다.
센서와 렌즈 선택의 미래
1/1.2인치 포맷과 같은 신형 센서의 등장은 산업용 카메라의 성능 한계를 끌어올리고 있지만, 동시에 렌즈 호환성이라는 새로운 과제를 던져주고 있다. 전용 렌즈의 공급이 충분치 않은 상황에서 사용자는 1인치 포맷 렌즈와 같이 안정적으로 커버 가능한 옵션을 선택함으로써 화질 저하를 방지할 수 있다.
궁극적으로 중요한 것은 센서와 렌즈의 관계를 정확히 이해하고, 응용 환경에 맞는 최적의 조합을 선택하는 것이다. 이를 통해 사용자는 비네팅 없는 선명한 이미지를 확보하고, 머신 비전 시스템의 성능을 극대화할 수있다.
