머신비전 조명, 검사 정확도를 결정짓는 열쇠!

머신비전 애플리케이션에서 조명은 정밀하고 신뢰할 수 있는 결과를 얻기 위한 핵심 요소다. 적절한 조명은 이미지의 대비를 높이고 노이즈를 줄이며, 시야 전체에 걸쳐 일관된 조도를 유지함으로써 이미지 품질을 크게 향상시킨다. 이러한 조명 환경은 머신비전 카메라가 이미지를 효과적으로 포착하고 분석할 수 있도록 도와주며, 그 결과 객체의 정확한 감지와 인식, 정밀한 치수 측정이 가능해진다.

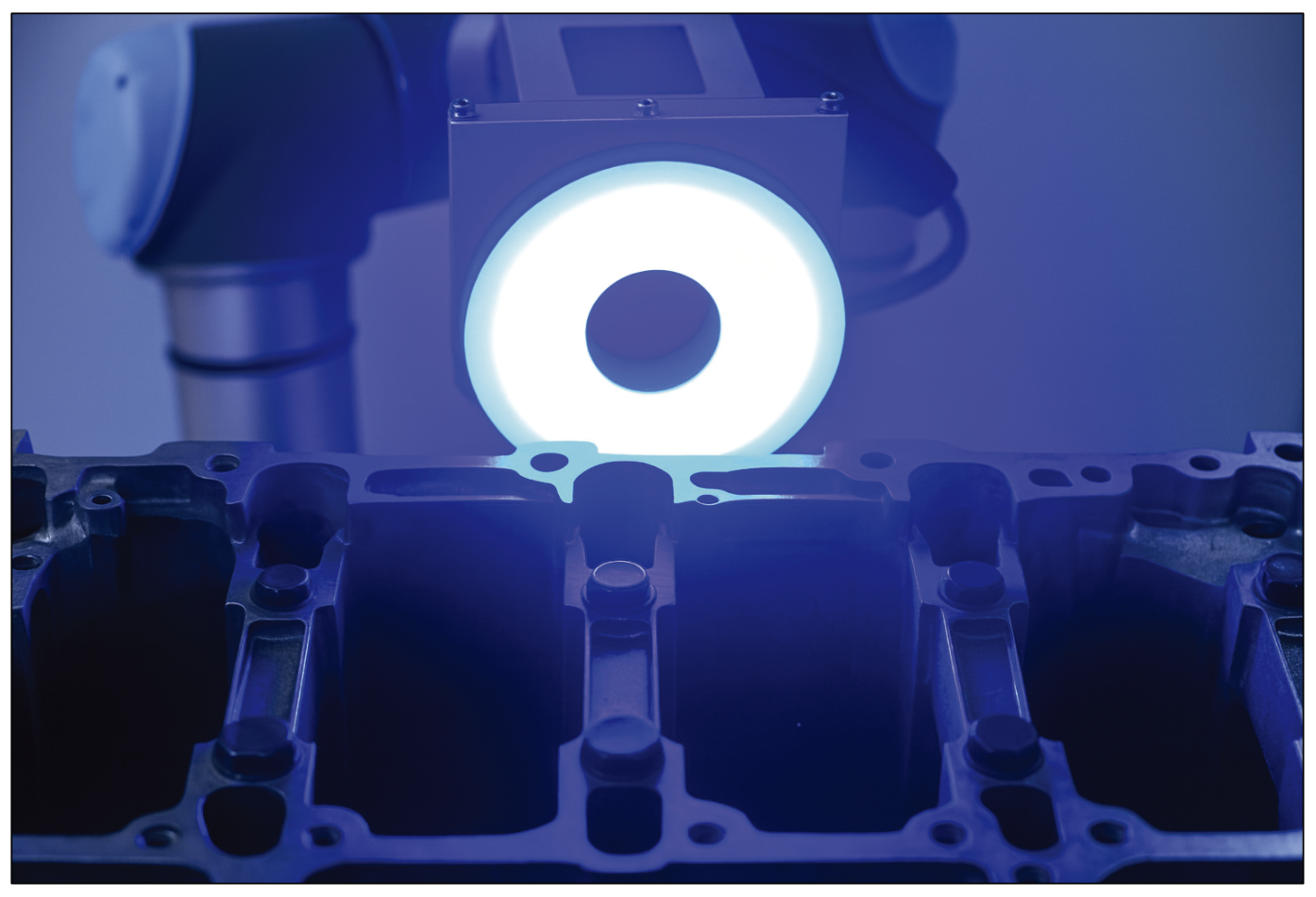

▲ 이 그림은 ChatGPT를 통해 생성된 예시 이미지로, 링 라이트를 활용한 머신비전 조명의 대표 적인 적용 사례를 보여준다. 조명의 강도와 배치, 각도는 검사 정확도와 신뢰성에 직접적인 영향을 미치며, 정밀한 시각 검사를 위해 핵심적인 역할을 수행한다.

머신비전 시스템에서 조명의 중요성


머신비전에서 조명이 갖는 중요성을 이해하기 위해 다음과 같은 요소들을 고려할 수 있다.

• 향상된 이미지 품질: 적절한 조명은 선명하고 정확한 이미지를 확보할 수 있도록 해주며, 이를 통해 결함이나 이상 징후를 보다 정밀하게 분석하고 감지할 수 있다.

• 개선된 대비: 조명 기술을 적절히 활용하면 이미지 내의 객체와 특징 간의 대비를 높일 수 있어, 대상 식별이 훨씬 용이해진다.

• 노이즈 감소: 충분한 조도는 이미지 노이즈를 줄이고 신호대잡음비(SNR)를 개선하여 보다 안정적이고 일관된 검사 결과를 가능하게 한다.

• 최적의 피사계 심도 확보: 조명 솔루션은 피사계 심도 조절에도 활용될 수 있다. 이를 통해 원하는 영역은 선명하게, 배경은 흐리게 처리하여 초점이 필요한 부분에만 집중할 수 있다.

• 유연한 적용 가능성: 다양한 조명 옵션이 존재하기 때문에, 머신비전 애플리케이션은 특정 검사 조건에 맞게 맞춤형으로 구현될 수 있으며, 이는 높은 유연성과 적응력을 제공한다.

머신비전에 적합한 조명 솔루션 선택하기


머신비전 애플리케이션에 적합한 조명 솔루션을 선택할 때는 다양한 요소를 고려해야한다. 링 라이트, 백라이트, 동축 조명과 같은 여러 형태의 비전 조명은 각각 고유한 장점을 지니며, 특정한 이미지 처리 작업에 최적화되어 있다. 이 가운데 LED 조명은 다양한 장점으로 인해 특히 주목 받고 있다.

에너지 효율이 뛰어나고 수명이 길며, 균일한 조도를 지속적 으로 제공할 수 있다는 점에서 머신비전 조명 솔루션으로 널리 활용되고 있다. 머신비전 시스템의 성능을 극대화하려면 용도에 맞는 조명 방식을 선택하는 것이 중요하다. 머신비전 조명에는 여러 가지 기법이 있으며, 그 중 대표적인 다섯 가지 조명 유형은 다음과 같다.

백색광: 백색광은 균형 잡힌 스펙트럼을 제공해 색상 검사와 같은 응용 분야에 적합하다. 물체의 색상이나 외관을 정확하게 판별해야 하는 애플 리케이션에서 널리 사용된다.

LED 조명: 에너지 효율이 뛰어나고 수명이 긴 LED 조명은 머신비전 시스템에서 가장 보편적으로 채택되는 조명 방식이다. 균일한 밝기와 신뢰성 있는 출력이 장점이다.

링 라이트: 링 라이트는 카메라 렌즈를 둘러싸는 원형 구조의 조명으로, 근접 촬영 시 균일한 조도를 제공한다. 주로 반사면이 있는 물체나 세밀한 검사가 필요한 영역에 적합하다.

백라이트: 백라이트는 검사 대상 물체의 뒤편에 배치되어 실루엣 효과를 생성한다. 이 방식은 윤곽 강조와 형상 감지에 효과적이며, 치수 측정이나 결함 검출에 자주 활용된다.

확산 조명(Diffuse Lighting): 확산 조명은 빛을 여러 방향으로 산란시켜 그림자와 반사를 최소화하면서 전체적으로 고르게 조명하는 효과를 낸다. 불규칙한 표면이나 광택이 있는 대상물의 검사에 적합하다.

머신비전 조명 선택 시 고려해야 할 요소들

머신비전 시스템에서 조명을 선택할 때는 단순한 조도 확보를 넘어, 다양한 기술적 요소를 종합적으로 고려해야 한다. 조명 방식의 선택은 시스템 성능과 검사 정확도에 직접적인 영향을 미치기 때문이다. 무엇보다 중요한 요소는 애플리케이션의 특성이다. 검사 대상의 재질, 표면 상태, 측정 목표에 따라 적합한 조명 방식이 달라진다.

 예를 들어, 반사를 줄이고 그림자를 완화해야 한다면 확산 조명 (diffuse lighting)이 효과적이며, 윤곽선이나 외형 강조가 필요할 경우에는 백라이트(back lighting)가 적합하다. 또한 작업 거리(working distance)와 광학적 요건(optical considerations)도 중요한 판단 기준이 된다. 조명과 대상 물체 간의 거리, 광각 또는 망원 렌즈 사용 여부, 초점 범위 등은 조명 방식과 설치 각도 결정에 큰 영향을 준다.

사용하는 카메라의 유형도 고려해야 한다. 흑백 카메라와 컬러 카메라는 요구하는 조명 조건이 다르며, 특히 컬러 카메라의 경우 정확한 색 재현을 위해 조명의 색온도와 스펙트럼 특성을 신중히 선택해야 한다.

자동화 시스템과의 호환성도 간과할 수 없다. 일부 조명 기술은 자동화 설비와의 연동이 용이한 반면, 특정 조명 방식은 설치와 유지보수 측면에서 제약이 있을 수 있다. 따라서 생산 라인의 자동화 수준에 맞는 조명 솔루션을 선택하는 것이 중요하다.

마지막으로, 환경 조건 역시 조명 선택에 영향을 미친다. 예를 들어, 외부 조명이 강한 공간에서는 주변광 간섭을 차단해야 하며, 형광등 같은 광원이 머신비전 시스템에 노이즈를 유발할 수 있어 대체 조명원을 고려해야 할 수 있다.

머신비전에 LED 조명을 활용할 때의 이점


LED 조명은 기존의 전통적인 광원과 비교할 때 에너지 효율이 높고 수명도 길어, 정확하고 신뢰할 수 있는 검사 결과를 요구하는 머신비전 애플리케이션에 매우 적합하다. LED 조명을 머신비전에 활용할 때 주목할 만한 주요 이점은 다음과 같다.

먼저, 파장 제어 기능을 들 수 있다. LED 조명은 특정 파장을 손쉽게 조절할 수 있어, 검사 목적에 맞는 정밀한 조명 환경을 구성할수 있다. 이는 색상 분류, 특정 재질 식별 등 정밀한 광학 처리가 필요한 응용 분야에서 특히 유리하다.

또한, 돔 라이트 사용을 통해 사방에서 고르게 조명이 제공되기 때문에 그림자를 제거하고 이미지의 선명도를 높일 수 있다. 복잡한 형상이나 곡면을 가진 대상물 검사에 효과적인 방식이다.

편광기(polarizer)와의 결합도 LED 조명만의 장점이다. LED는 편광기와 쉽게 결합되어 반사면에서 발생하는 눈부심을 줄이고 대비를 개선할 수 있다. 이는 유리, 금속 등 반사율이 높은 표면의 검사를 보다 정확하게 수행하는 데 유리하다.

또한 LED 조명은 모노크롬(흑백) 카메라와의 호환성이 뛰어나다. LED는 좁은 파장대의 빛을 방출할 수 있어, 특정 파장을 필요로 하는 모노크롬 카메라와 함께 사용할 경우 이미지 획득 성능을 최적화할 수 있다.  무엇보다도 긴 수명은 LED 조명의 큰 장점이다. LED는 전통적인 광원에 비해 훨씬 긴 수명을 가지며, 이로 인해 유지보수 비용과 다운타임을 크게 줄일 수 있어 생산 현장의 효율성을 높이는 데기여한다.

효과적인 머신비전 조명을 위한 3가지 핵심 기법


정확하고 신뢰할 수 있는 머신비전 결과를 얻기 위해서는 조명 기술의 활용이 무엇보다 중요하다. 특히, 검사 환경과 대상 물체의 특성에 따라 적절한 조명 기법을 선택하는 것이 성능에 큰 영향을 미친다. 대표적인 머신비전 조명 방식으로는 백라이트(Backlighting), 전면 조명(Front Lighting), 링 조명(Ring Lighting)의 세 가지를 들 수 있다.

먼저 백라이트(backlighting)는 검사 대상의 뒷면에 조명을 배치하는 방식으로, 실루엣 효과를 통해 형상이나 결함, 불규칙한 부분을 강조하는데 효과적이다. 이 기법은 치수 측정이나 가장자리 식별에 특히 유리하다.

반면 전면 조명(front lighting)은 물체의 앞쪽에서 빛을 조사하는 방식으로, 표면의 질감이나 긁힘, 이물질과 같은 디테일을 선명하게 포착할 수 있다. 주로 표면 검사나 문자 인식 등 세부 묘사가 필요한 분야에서 활용된다.

마지막으로 링 조명(ring lighting)은 카메라 렌즈를 중심으로 원형 구조의 조명을 배치하는 방식이다. 이 조명은 고르게 빛을 분산시켜 그림자를 최소화하며, 반사가 심한 표면에서도 안정적인 이미지를 확보할 수 있다.

응용 분야별 조명 적용 전략

머신비전 시스템에서 조명은 단순한 이미지 획득을 넘어, 검사 정확도와 분석 신뢰성을 좌우하는 핵심 요소다. 특히 조명은 애플리 케이션의 목적에 따라 다르게 적용되어야 하며, 그 중에서도 대표 적인 세 가지 분야는 △결함 검사 및 이상 탐지 △객체 인식 및 분류 △치수 측정이다.

결함 검사 및 이상 탐지에서는 제품의 표면 손상, 긁힘, 이물질, 균열 등을 효과적으로 식별하는 것이 중요하다. 이 경우, 반사율이 높은 표면에는 편광 조명을 활용해 눈부심을 억제하고, 미세한 결함을 부각시키는 확산 조명을 병행함으로써 검사 민감도를 높일 수 있다.

객체 인식 및 분류에서는 제품의 형태, 색상, 패턴 등을 정확히 분석해야 하므로 조명의 균일성과 색 재현성이 중요하다. 컬러 카메 라를 사용하는 경우에는 정밀한 파장 제어가 가능한 LED 조명을 사용하여 인식률을 향상시킬 수 있으며, 복잡한 형상을 가진 물체 에는 그림자와 반사를 줄이는 돔 조명이 효과적이다.

치수 측정은 물체의 크기, 간격, 각도 등을 정밀하게 측정하는 애플리케이션으로, 일반적으로 백라이트를 활용한 실루엣 기반 조명이 많이 사용된다. 이는 물체의 윤곽을 뚜렷하게 만들어 정확한 에지 감지와 측정을 가능하게 한다.

머신비전 조명에서 흔히 발생하는 문제들


머신비전 조명에서 흔히 발생하는 문제 중 하나는 그림자의 존재이다. 그림자는 중요한 디테일을 가릴 수 있으며 이미지 분석의 정확 도에 영향을 줄 수 있다. 이를 해결하기 위해서는 객체의 가시성을 효과적으로 향상시킬 수 있는 그림자 제거 기술을 검토해야 한다.

또 다른 과제는 눈부심과 반사 문제이다. 이러한 현상은 캡처된 이미지를 왜곡시켜 유의미한 정보를 추출하기 어렵게 만든다. 이를 해결하기 위해서는 편광기 사용이나 조명 각도 조절과 같이 눈부심과 반사를 줄일 수 있는 기술을 도입하는 것이 중요하다.

마지막으로 해결해야 할 문제는 다양한 표면 재질의 특성이다. 각기 다른 재질은 서로 다른 반사 특성을 지니고 있기 때문에, 이러한 표면이 빛과 어떻게 상호작용하는지를 이해함으로써 조정 전략을 개발하고, 일관되고 정확한 머신비전 검사를 보장할 수 있다.

결론


결론적으로, 머신비전 조명에 대한 이해와 활용 능력을 갖추는 것은 다양한 애플리케이션에서 정밀하고 신뢰할 수 있는 결과를 얻기 위한 핵심 요소이다. 조명의 원리와 기법을 충분히 이해함으로써, 검사 목적에 적합한 조명 솔루션을 선택하고 효과적으로 적용할 수 있다. 물론 현실에서는 반사 표면 처리나 주변광 간섭과 같은 다양한 조명 관련 문제가 발생할 수 있다.

예를 들어, 자동차 제조 공정에서 결함 검출을 수행한 한 사례에서는 특수한 스트로브 조명을 활용 함으로써 검사 정확도를 높이고 오탐률(false positive)을 크게 줄일 수 있었다. 이처럼 적절한 조명 기술과 충분한 지식을 바탕으로 머신비전 조명을 최적화하면, 시스템의 성능을 극대화하고 다양한 산업 분야 에서 보다 높은 품질의 시각 검사를 실현할 수 있다.
