자동화 애플리케이션에 딱 맞는 완벽한 솔루션

MC-1100 시리즈

자료제공 : MOXA

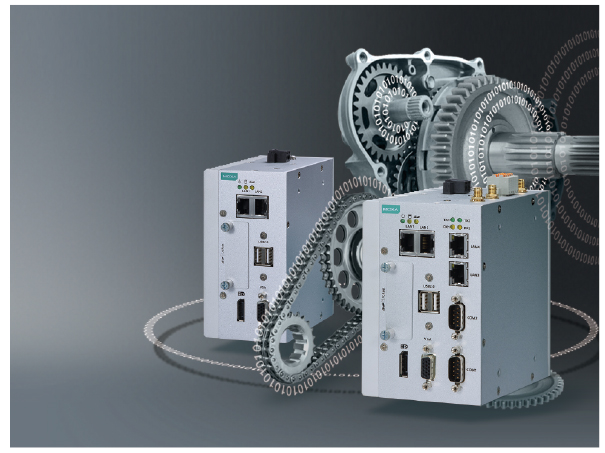

컴팩트하고 견고한 DIN-레일 컴퓨터
Moxa의 MC-1100은 IntelⓇ Atom™ E3800 시리즈 프로세서와 다양한 통신 인터페이스를 특징으로 하는 DIN-레일 장착형 x86 기반 컴퓨팅 플랫폼으로 사용자에게 고속 직렬 통신, 네트워크 이중화 및 이중 저장 장치에 적합한 강력한 솔루션을 제공한다. MC-1100의 첨단 방열 설계를 통해 -40 ~ 70°C의 극한 온도에서 안정적인 시스템 작동을 보장한다. 손바닥만 한 크기의 이 강력한 컴퓨터는 공간이 제한적이고 365일 24시간 작동하는 산업용 자동화 애플리케이션에 필요한 다용도성을 갖추고 있다.

견고한 설계
· 팬리스 설계
· -40 ~ 70°C의 넓은 작동 온도범위(LTE 모듈 장착)
· DNV, IEC 60945, Zone 2 준수 (2017년 3월 인증 절차 완료 예정)

다용도의 강력하고 컴팩트한 제품
· IntelⓇ Atom™ 프로세서 E3800 시리즈
· 다중 인터페이스(직렬 포트 2개, 기가 랜 4개, DI 4개, DO 4개, USB 2.0 포트 2개, VGA 1개, 디스플레이 포트 1개)
· 이중 저장 장치(SD 및 CFast 슬롯)
· Wi-Fi, 3G, LTE 및 GPS를 지원하는 무선 모듈용 Mini-PCIe 소켓

예측 유지보수 지원
· 사전 모니터링 도구
· 스마트 복구 유틸리티

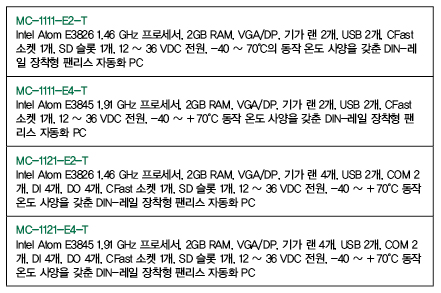

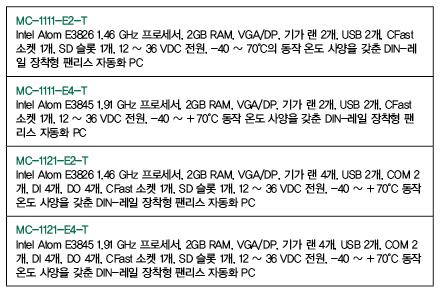

제공 모델

해양 애플리케이션
해양 애플리케이션용 통합 자동화 시스템(IAS)은 완전하게 통합된 선박 작동을 지원함으로써 시스템과 장비의 원활한 기능으로 생산성과 효율성을 높인다.
컴퓨터는 알람 및 모니터링, 엔진, 스러스터 및 추진 모니터링을 비롯한 다양한 시스템에서 데이터를 수집 하고 전송하는데 사용되므로 IAS 플랫폼을 성공적으로 운영하는 데 중요한 역할을 한다. 또한, 컴퓨터는 외부 시스템과의 통신을 지원한다. 선박의 안전한 운행을 보장하기 위해 컴퓨터는 실시간으로 시스템을 지속해서 모니터링하고 알람 및 경고를 발생시키며 제어 시스템에서 처리할 정보를 제공하는 데 사용된다.

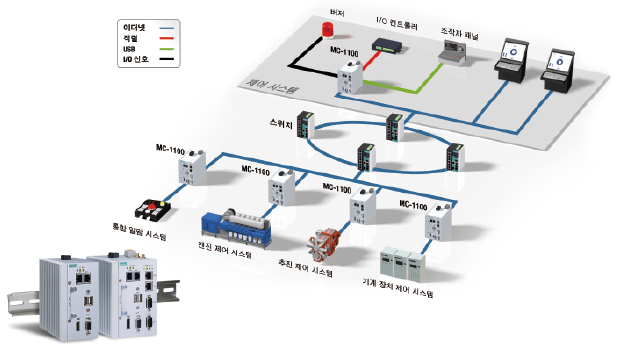

시스템 아키텍처

해양 시스템의 요구 사항
· 공간이 제한적인 제어 콘솔 및 I/O 캐비닛 또는 박스에 설치할 수 있는 컴퓨터
· 데이터 수집, 모니터링, 시스템 제어 및 데이터 전송을 포함하여 여러 작업을 효율적으로 처리할 수 있는 고성능 컴퓨터
· 다양한 센서 및 기계 장치에 연결하기 위한 다양한 I/O 인터페이스
· 서로 다른 시스템에서 동시에 데이터를 수신할 수 있는 다중 LAN 포트
· 혹독한 환경에서 안정적인 동작을 제공하는 견고한 제품 설계

Moxa의 솔루션
MC-1100은 다음과 같은 사양을 갖춘 x86 기반 컴퓨팅 플랫폼이기 때문에 해양 시스템의 요구 사항을 충족시킬 수 있었다.
· 공간이 제한적인 선박에 탑재하기에 이상적인 전면 액세스 I/O 방식 의 소형 DIN-레일 장착형 컴퓨터
· 뛰어난 컴퓨팅 처리 능력과 성능을 제공하는 쿼드 코어 IntelⓇAtom™ E3800 시리즈 프로세서
· LAN 포트 4개, 직렬 포트 2개, DI 4개 및 DO 4개를 포함한 여러 가지 연결 옵션
· 산업용 등급의 팬리스 설계 및 -40 ~ 70°C의 넓은 작동 온도 범위
· DNV, IEC 60945, Zone 2 준수 (2017 년 3 월 인증 절차 완료 예정)

스마트 유전 애플리케이션

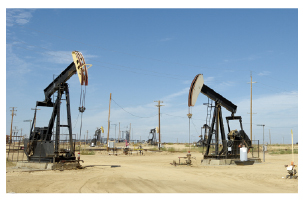

유전은 일반적으로 넓은 지역에 흩어져 있는 많은 유정과 펌프 스테이션으로 구성되어있다. 따라서 각 펌프 스테이션에 설치된 다양한 센서 및 IP 카메라에서 얻은 많은 양의 데이터를 처리해야 하는 문제가 발생한다.
효율성을 높이고 석유 및 가스 생산량을 극대화하기 위해서는 강력하고 신뢰할 수 있는 산업용 컴퓨팅 플랫폼이 매우 중요하다. 또한 유전에 설치된 컴퓨터는 고급 소프트웨어 도구를 사용하여 펌프 잭을 모니터링 및 제어하고 센서가 감지한 데이터 변경사항에 대응할 수 있어야한다.

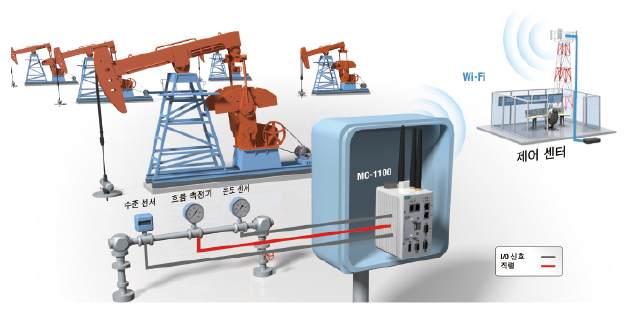

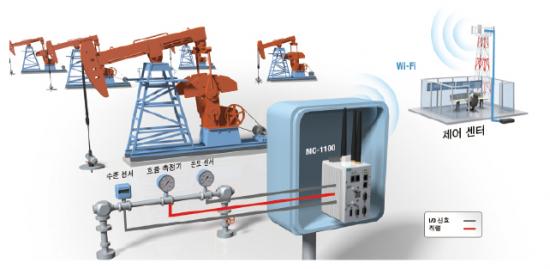

시스템 아키텍처

스마트 유전 시스템의 요구 사항
· ATEX 인증 및 UL 승인 요구 사항을 준수하는 산업용 컴퓨터는 극단 적인 온도 및 위험한 환경을 견딜 수 있고 시스템 안정성을 제공해야 함
· 컴퓨터는 일반적으로 펌프 잭 가까이에 설치되므로 펌프 잭의 정상적 작동 중 발생하는 지속적 진동을 견딜 수 있는 견고한 제품 설계를 요함
· 유전은 배선이 어려운 곳에 위치하는 경우가 많으므로 원격으로 데이터를 수집하고 전송할 수 있는 무선 연결이 필요함
· 잠재적인 손상을 방지하고 무인 사이트의 시스템 가동 중단을 없애기 위해 시스템을 모니터링하고 알람 및 경고를 전송하는 기능이 필요함
· 다양한 센서 및 장치를 연결하기 위해서는 다양한 I/O 인터페이스가 필요함

Moxa의 솔루션
MC-1100은 다음과 같은 사양을 갖춘 x86 기반 컴퓨팅 플랫폼이기 때문에 스마트 유전 시스템의 요구 사항을 충족시킬 수 있었다.
· 산업용 등급의 팬리스 설계 및 -40 ~ 70°C 의 넓은 동작 온도 범위
· 폭발 위험이 있는 환경에서 사용할 수 있도록 ATEX/IECEx Zone 2 준수 (2017 년 3 월 인증 절차 완료 예정)
· 전면 액세스 I/O가 있는 컴팩트한 DIN- 레일 컴퓨터로 설치 및 유지보수가 용이
· Wi-Fi, 3G 및 4G LTE를 포함한 다양한 무선 연결 옵션
· 컴퓨터의 상태를 모니터링 하는 사전 모니터링 도구로 사전에 유지보수 조치를 취함으로써 시스템 가동 시간 극대화 · LAN 포트 4개 , 직렬 포트 2개 , DI 4개 및 DO 4개를 포함한 여러 가지 연결 옵션

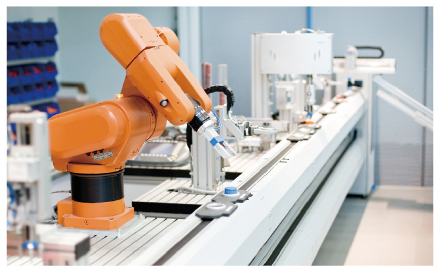

공장 자동화 애플리케이션
Industry 4.0은 공장의 생산 효율성을 높이고 가동 중단 시간을 줄이는 데 도움을 준다. 유선 및 무선 네트워크를 통해 데이터를 전송하기 위해 연결되는 감지 장치의 수가 늘어나고 있다.
경계 컴퓨팅 플랫폼은 재료 처리 시스템, 생산 자동화 시스템 및 기업 IT 시스템을 포함하여 대량의 센서 데이터를 제조 시스템에 통합하는데 사용된다. Industry 4.0은 기존 레거시 자동화 시스템을 업그레이드하고 이러한 시스템을 스마트 공장용 인텔리전트 시스템으로 발전시킴으로써 엔지니어링 효율성을 높인다.

공장 자동화 시스템의 요구 사항
· 컴퓨터는 스위치, PLC 및 I/O와 함께 작은 컨트롤 박스에 설치
· 다양한 센서 및 기계를 연결하기 위해서는 다양한 I/O 인터페이스가 필요
· 서로 다른 스테이션 간에 동시에 데이터를 전송할 수 있는 다중 LAN 포트
· 장거리 데이터 전송을 위한 무선 연결
· 내구성 및 작동 신뢰성을 보장하는 견고한 제품 설계
· 제어, 데이터 수집, 모니터링 및 데이터 전송과 같은 여러 작업을 동시에 처리하기 위한 필수 요소인 고성능 컴퓨터

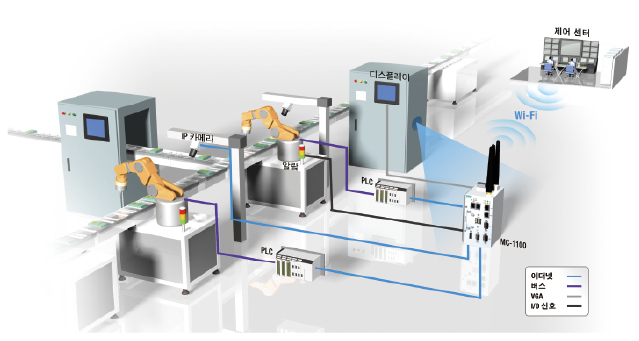

시스템 아키텍처

Moxa의 솔루션
MC-1100은 다음과 같은 사양을 갖춘 x86 기반 컴퓨팅 플랫폼이기 때문에 공장 자동화 시스템의 요구 사항을 충족시킬 수 있었다.
· 전면 액세스 I/O가 있는 컴팩트한 DIN-레일 컴퓨터로 설치 및 유지 보수 용이
· LAN 포트 4개, 직렬 포트 2개, DI 4개 및 DO 4개를 포함한 여러 가지 연결 옵션
· Wi-Fi, 3G 및 4G LTE를 포함한 다양한 무선 연결 옵션
· 산업용 등급의 팬리스 설계 및 -40 ~ 70°C의 넓은 동작 온도 범위
· 뛰어난 컴퓨팅 처리 능력과 성능을 제공하는 쿼드 코어 IntelⓇAtom™ E3845 시리즈 프로세서
