프레스 공정부터 최종 조립까지: 자동차 애플리케이션을 위한 3D 비전 솔루션
자동차 산업은 3D 머신비전 기술을 가장 적극적으로 도입하고 있는 대표적인 분야로 꼽힌다. 이는 전 세계적으로 급속히 확산되고 있는 산업 자동화 흐름 속에서 이뤄지는 변화다. 글로벌 산업 자동화 시장은 연평균 9.3%의 성장률을 보이며 2030년까지 2860억 달러 규모에 이를 것으로 전망된다.
최근 몇 년간 다양한 난관에도 불구하고, 비전 기반 자동화 기술의 똑똑한 진화는 자동차 제조업체들이 급등하는 생산 비용과 인력 부족 문제를 극복하는 데 핵심적인 역할을 하고 있다.
자동차 산업에서 3D 비전 기술이 주목받는 이유
3D 머신비전 시장도 이 같은 산업 변화 속에서 빠르게 성장하고 있다. 글로벌 시장 규모는 2024년 기준 71억 6000만 달러로 추산되며, 2025년부터 2030년까지 연평균 14.3%의 성장률(CAGR)을 기록할 것으로 전망된다. 이 가운데 자동차 산업의 역할은 특히 두드러진다. 2024년 현재 자동차분야는 글로벌 3D 머신비전 시장 매출의 19.6%를 차지하며 업계를 선도하고 있다. 자동차 산업에서 3D 머신비전 성장을 견인하는 핵심 응용 분야는 다음과 같다.
• 품질 관리: 자동차 제조 공정은 본질적으로 복잡도가 높고, 고도의 자동화와 엄격한 품질 관리가 필수적이다. 3D 비전 시스템은 이러한 요구를 충족시키는데 핵심 역할을 하며, 품질 검사 및결함 검출 분야는 여전히 머신비전 시장에서 가장 큰 비중을 차지하고 있다.
• 비전 가이드 로보틱스(VGR, Vision-Guided Robotics): 조립라인에 로봇이 점점 더 많이 도입되면서, 정밀한 작업 수행을 위한 고급 가이드 시스템이 필요해졌다. 3D 비전은 로봇이 공간을 인식하고 복잡한 작업을 정확히 수행하는 데 필수적이다. 부품 분류(Bin Picking)부터 조립 작업까지, VGR은 현재 머신비전 기술 중 가장 빠르게 성장하는 분야 중 하나다.
• 디지털 트윈(Digital Twinning): 3D 비전 시스템은 부품, 조립체, 나아가 차량 전체의 디지털 트윈을 생성하기 위한 정밀한 실물 지오메트리 데이터를 제공한다. 특히 조립 공정에서 개별 부품 허용오차로 인한 오류를 최소화하거나, 충돌 테스트 차량 분석 등에서 높은 활용도를 보인다.
자동화에서 3D 비전 기술의 역할
자동차 제조는 원자재 가공부터 최종 차량 출고에 이르기까지 고도로 정밀하고 복잡한 단계를 거치는 산업이다. 이러한 고난도의 제조 공정에서 고급 3D 비전 시스템의 도입은 기존 방식과 비교해 압도적인 경쟁 우위를 제공하며, 제조 품질과 생산 효율의 새로운 기준을 제시하고 있다.
3D 비전 기술은 협동로봇(cobot)과 함께 통합될 때, 자동차 제조 업체에 눈에 띄는 성과 향상을 가져다 준다. 이 같은 통합은 생산 현장의 자동화를 한층 더 정교하고 효율적으로 만드는 핵심 요소로 작용하고 있다.
• 생산 오류 감소: 3D 비전 기반 자동화를 통해 최대 30%까지 생산 오류를 줄이고 불량률 감소뿐 아니라 리워크 비용과 납기 지연을 최소화하는 데도 기여한다.
• 생산성 향상: 전체 공정 효율성은 최대 25% 향상될 수 있다. 복잡한 작업에서도 안정적인 처리 속도를 유지할 수 있어 생산라인 전반의 성능이 개선된다.
• 제품 품질 개선: 자동화된 3D 비전 품질 검사를 통해 제품 결함을 최대 20%까지 줄일 수 있으며, 이로 인해 최종 차량의 신뢰성과 안전성 또한 높아진다.
다이내믹 자동화(Dynamic Automation)로의 전환
수십 년간 산업 자동화는 빠르고 정밀하게 반복 작업을 수행하는 로봇의 이미지와 동의어였다. 기존의 자동화 시스템은 대부분 고정된 좌표계에 기반해 작동했 다. 부품이 항상 동일한 위치와 방향으로 공급된다는 전제하에, 로봇은 정해진 위치로 정확히 이동해 작업을 수행하도록 프로그래밍되어 왔다.
전형적인 사례로는 자동차 조립라인이 있다. 자동차 차체가 항상 같은 위치에 놓여 있다고 가정하고, 로봇이 특정 지점을 용접하는 식이다. 이 같은 모델은 대량 생산 체제에서 막대한 생산성 향상을 가져왔다.
하지만 최근 제조 및 물류 환경은 급변하고 있다. 제품 맞춤화는 더욱 정교해지 고, 제품 수명 주기는 짧아지며, 공급망 구조는 점점 더 복잡해지고 있다.
이러한 변화에 대응하기 위해 비전 기반 로보틱스, 특히 3D 비전 기술의 고도화된 기능이 주목받고 있다. 3D 비전을 탑재한 로봇은 이제 단순히 프로 그래밍된 경로를 따라 움직이는 것이 아니라, 사람처럼 주변 환경을 3차원으로 인식하고 이해하며, 이에 맞춰 실시간으로 반응할 수 있는 능력을 갖추게 되었다.
3D 비전, 어떻게 작동할까?

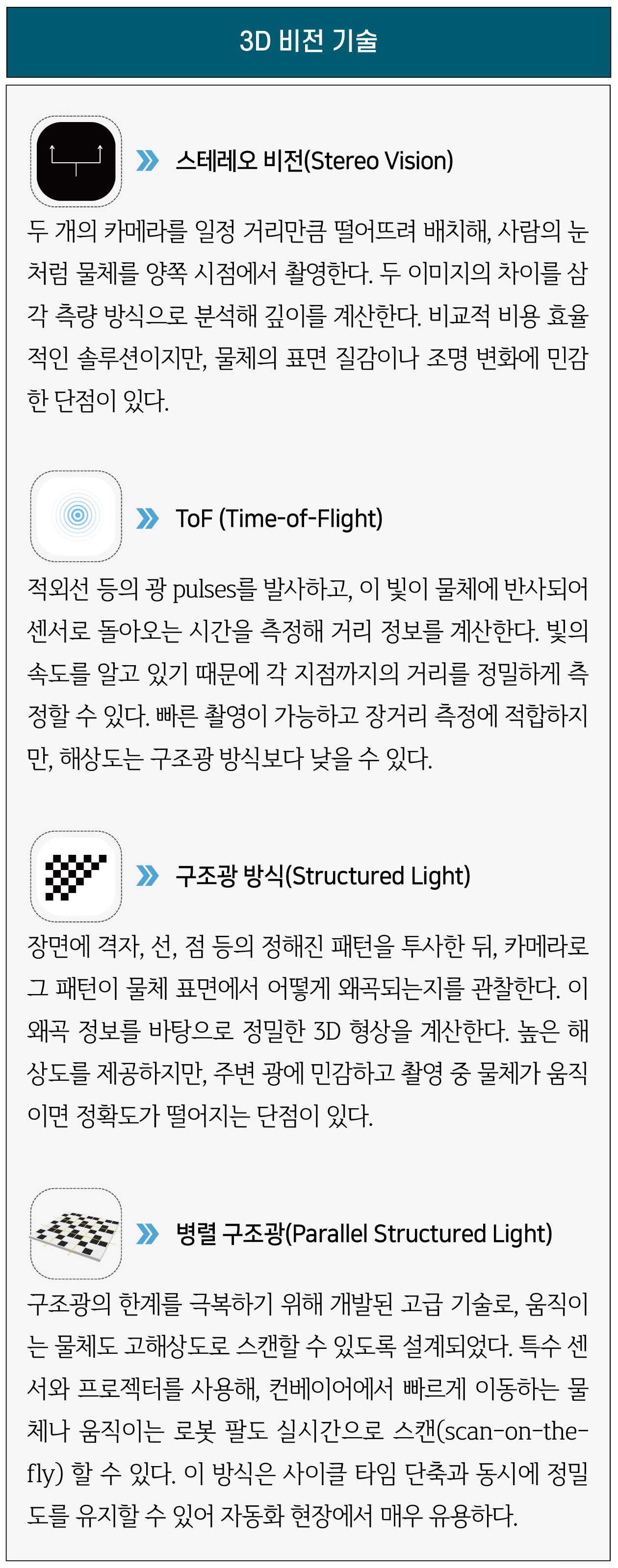

3D 비전 기술은 사람의 눈이 깊이를 인식하는 방식과 유사한 원리를 따르지만, 생물학 대신 첨단 기술을 기반으로 한다. 기본적으로 3D 비전 센서는 장면 내 사물의 입체적인 형태와 위치를 캡처하는 역할을 한다. 일반적인 사진처럼 평면적인 2D 이미지가 아니라, 3D 스캐너는 ‘포인트 클라우드 (point cloud)’라고 불리는 데이터를 생성한다. 이는 관찰 대상의 표면 위 수많은 점이 각각 X, Y, Z 좌표를 갖는 형태로, 물체의 입체 구조를 정밀하게 디지털화한 것이다.
쉽게 말해, 로봇이 주변 환경과 사물의 공간적 관계를 인식할 수 있도록 정교한 디지털 지도를 생성하는 과정이다. 이 지도를 통해 로봇 제어 시스템은 단순히 ‘무엇이 있는가’를 넘어, ‘어디에, 어떤 방향으로, 어떤 크기로 존재하는가’까지 인식할 수있게 된다. 이는 로봇이 사람처럼 환경을 이해하고 유연하게 반응하는 데 핵심적인 기반이 된다.
3D 비전과 VGR이 바꾸는 자동차 제조의 미래
전기차 파워트레인, 경량화 소재, 그리고 무한에 가까운 커스터마이징 옵션 등 차량이 점점 더 복잡해지면서, 고정된 좌표계에 의존하는 기존 로봇 시스템만으로는 한계에 직면하고 있다. 이에 따라 실시간으로 유연하게 대응할 수 있는 자동화 기술의 수요가 급증했고, 그 해답으로 3D 비전 기반의 VGR(Vision Guided Robotics)이가 주목받고 있다.
볼트나 패스너가 무작위로 쌓인 컨테이너에서부터, 차량 대시보드의 정밀한 정렬 작업에 이르기까지, 3D 비전을 탑재한 로봇은 과거에 인간의 감각과 손재주에 의존하던 작업들을 효율적으로 해결하고 있다. 그 결과, 더 빠르고, 유연하며, 신뢰도 높은 자동차 제조 공정이 실현되고 있다.

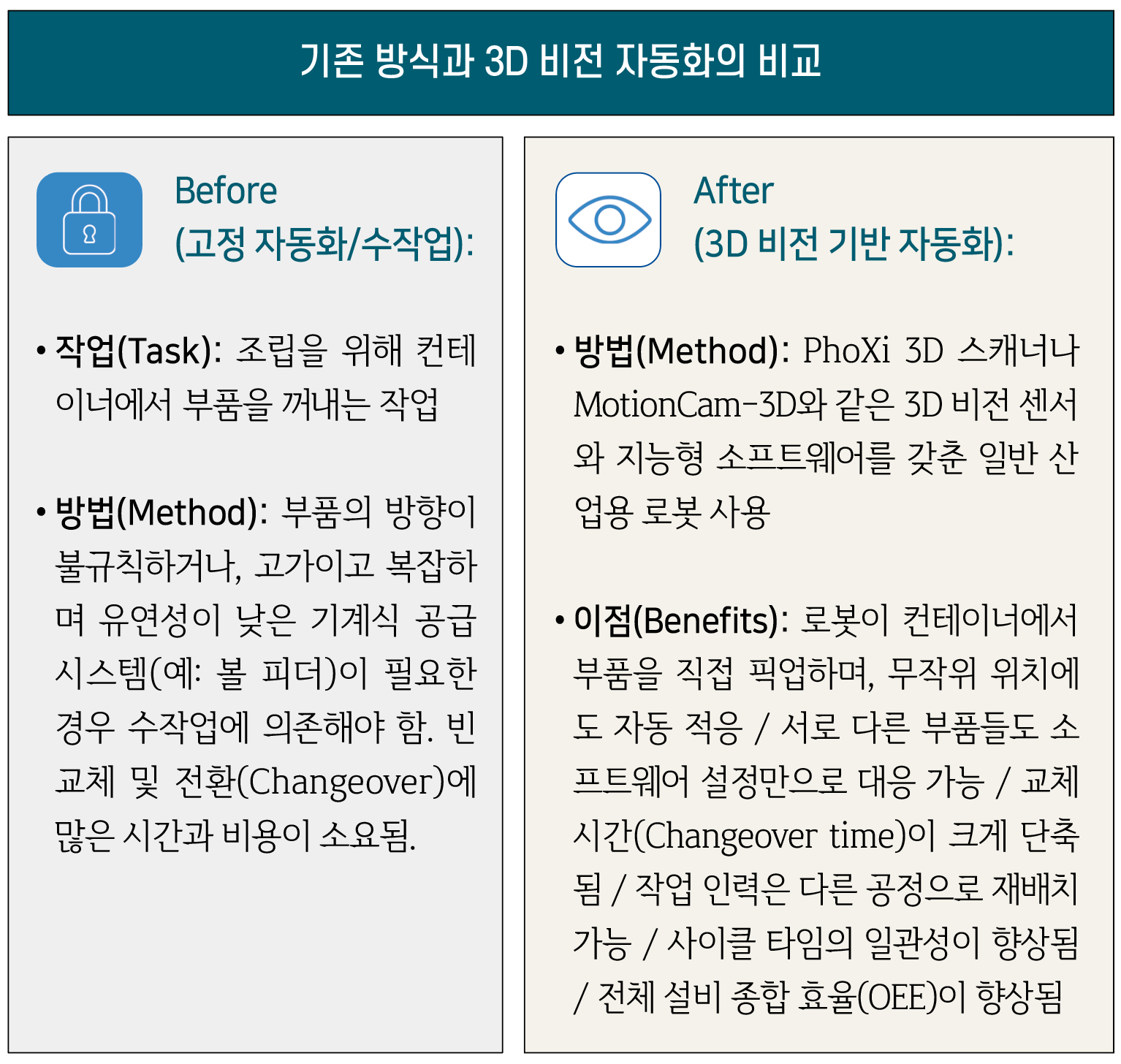

현대 자동차 제조 환경에서는 부품의 형태가 다양하고, 생산 모델이 수시로 바뀌며, 라인은 멈추지 않고 계속해서 움직인다. 그러나 기존 산업용 로봇은 사전에 프로그래밍된 경로와 고정 지그에 의존하기 때문에, 이러한 변화에 유연하게 대응하지 못하는 한계를 안고 있다.
비전이 없는 로봇의 한계점은 다음과 같다.
• 부품 위치나 방향이 조금이라도 바뀌면 제대로 작업하지 못함
• 혼합 모델이나 복잡한 생산 환경에서는 오류가 잦음
• 차량 모델이 바뀔 때마다 수동으로 재프로그래밍하거나, 기계식 가이드를 새로 설정해야 함
이러한 한계를 극복할 수 있는 해답이 바로 3D 비전 기술이다. 3D 비전을 통해 로봇은 실제 작업 환경을 인식하고, 서브밀리미 터급 정밀도로 반응할 수 있게 된다. 이제 로봇은 단순한 반복 작업자를 넘어, 복잡한 상황에도 능동적으로 대처하는 ‘스마트 협력 자’로 진화하고 있다.
왜 3D 비전은 자동차 제조의 판도를 바꾸는 기술인가?
Photoneo의 MotionCam-3D와 PhoXi 3D 스캐너는 부품과 작업 환경을 실시간으로 고해상도 3D로 인식할 수 있는 센싱 성능을 제공한다. 이 장치들이 생성한 고밀도의 포인트 클라우드데이터는 Photoneo의 Bin Picking Studio와 같은 소프트웨어에 전달되어, 로봇이 활용할 수 있는 형태로 분석되고 해석된다. 이 센서들은 구조광 또는 병렬 구조광 기술을 기반으로 하여 다음과 같은 정밀한 정보를 실시간으로 제공한다.
• 부품의 형상과 위치·자세(6자유도, 6DoF)
• 깊이 및 거리, 방향 정보
• 움직이는 중에도 감지 가능한 표면 특성
• 컨테이너나 트레이 내에서의 가려짐(occlusion) 및 중첩 패턴
Bin Picking Studio의 지능형 위치 인식, 경로 계획, 그리퍼 제어 전략과 결합되면, 로봇은 고도로 비정형적인 환경에서도 안정적으로 작업을 수행할 수 있다. 이는 다품종 소량 생산과 유연한 제조 공정을 요구하는 오늘날의 자동차 생산 라인에 있어 매우 중요한 요소다.
3D 비전 기반 자동화 사례

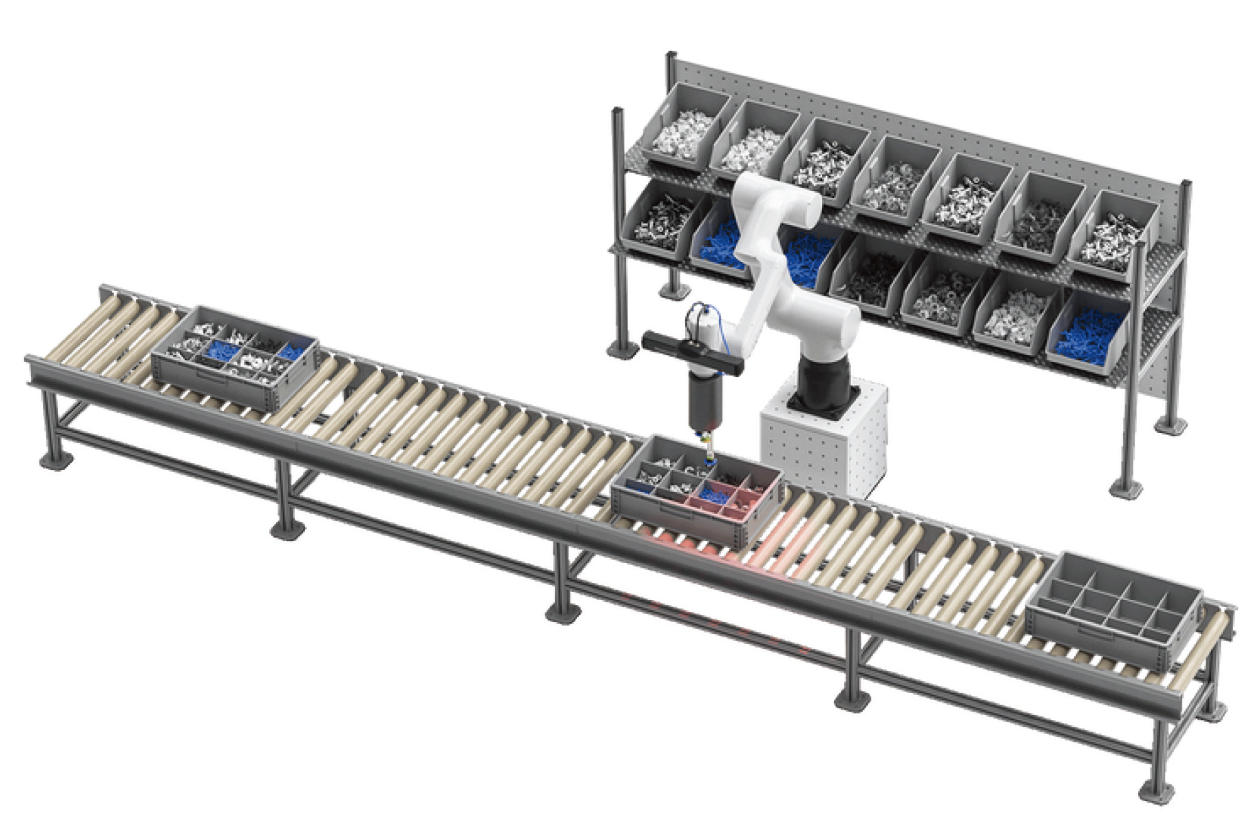

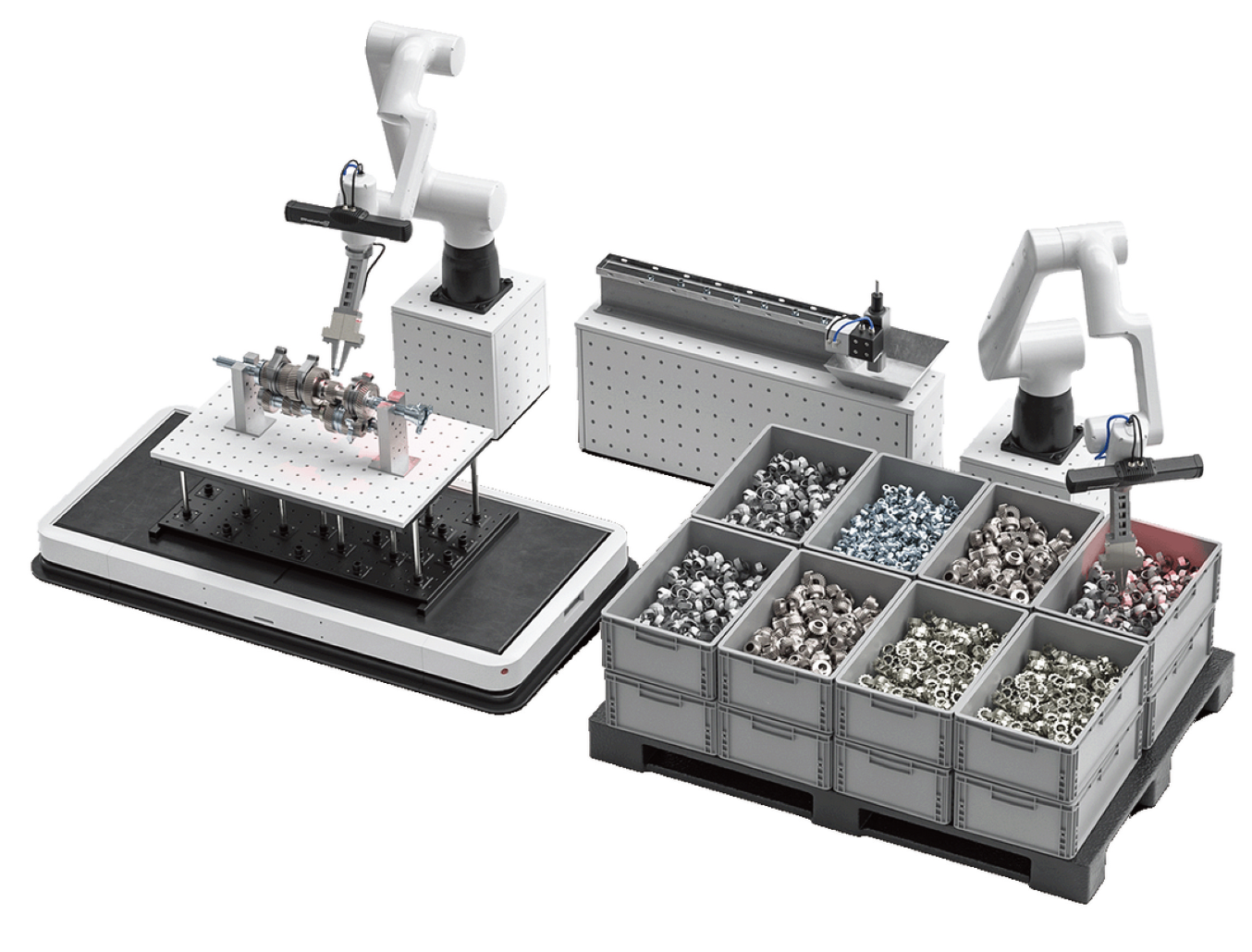

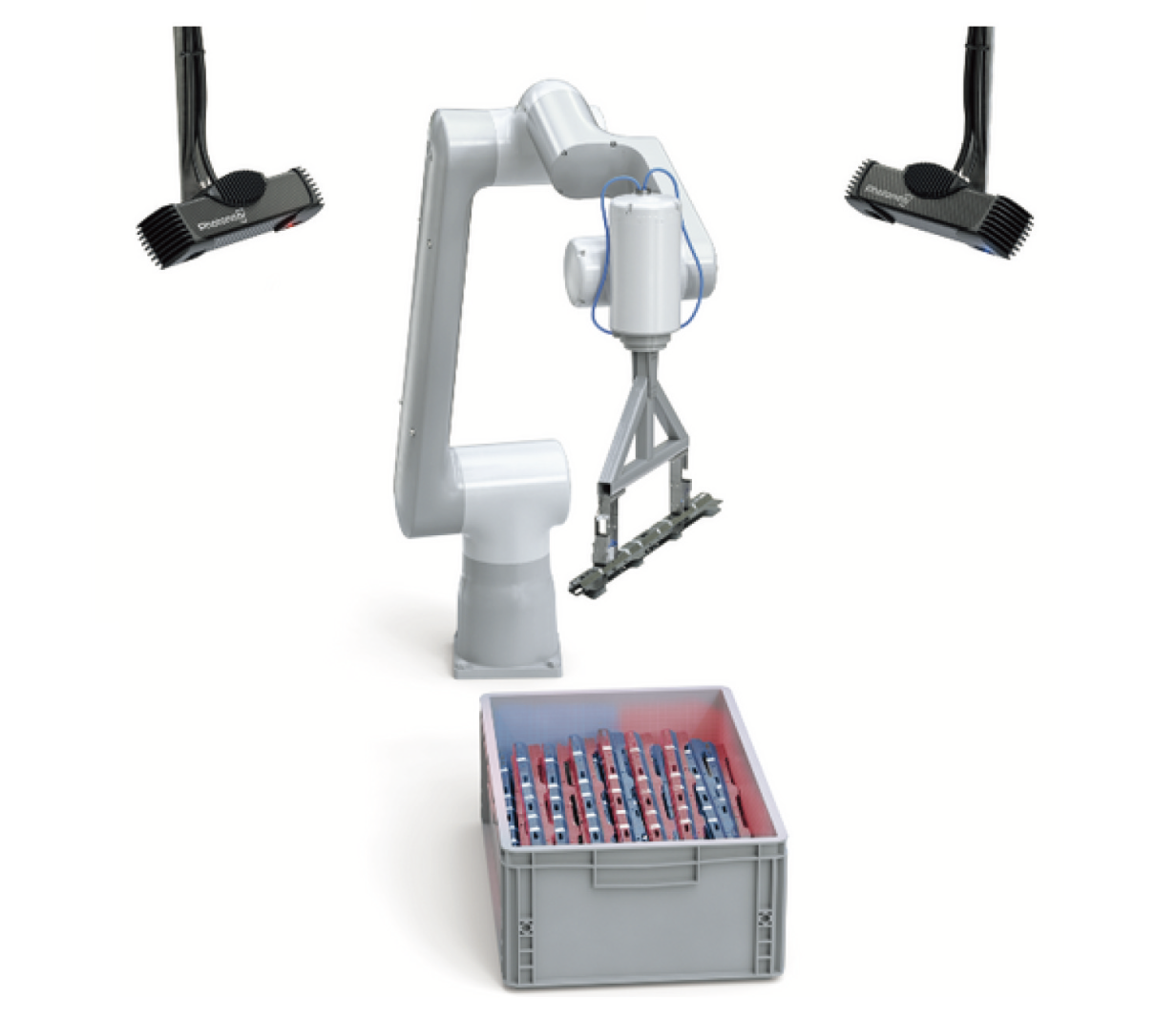

1. 랜덤 빈 피킹 (Random Bin Picking): 자동차 조립 초기 단계 에서는 불규칙하게 놓인 볼트, 브래킷, 프레스 부품 등을 컨테이너에서 꺼내는 작업이 수반되며, 이는 전통적으로 수작업에 의존해 오류와 시간이 많이 소요됐다. Photoneo의 Bin Picking Studio는 고해상도 3D 스캐닝과 AI 기반 인식 기술을 통해 △반 짝이거나 복잡한 부품의 실시간 인식 △안정적인 그리핑 포인트 식별 △부품 이동에 따른 충돌 회피 및 유연한 대응 △250개 이상의 로봇 모델과 호환, 정형·비정형 빈 모두 지원 등을 가능케 한다. 또한 멀티뷰 동시 스캔(적·청색 레이저) 기능을 통해 사각지 대를 제거하고, 기존 대비 30% 빠른 사이클 타임과 간편한 설치를 실현한다.

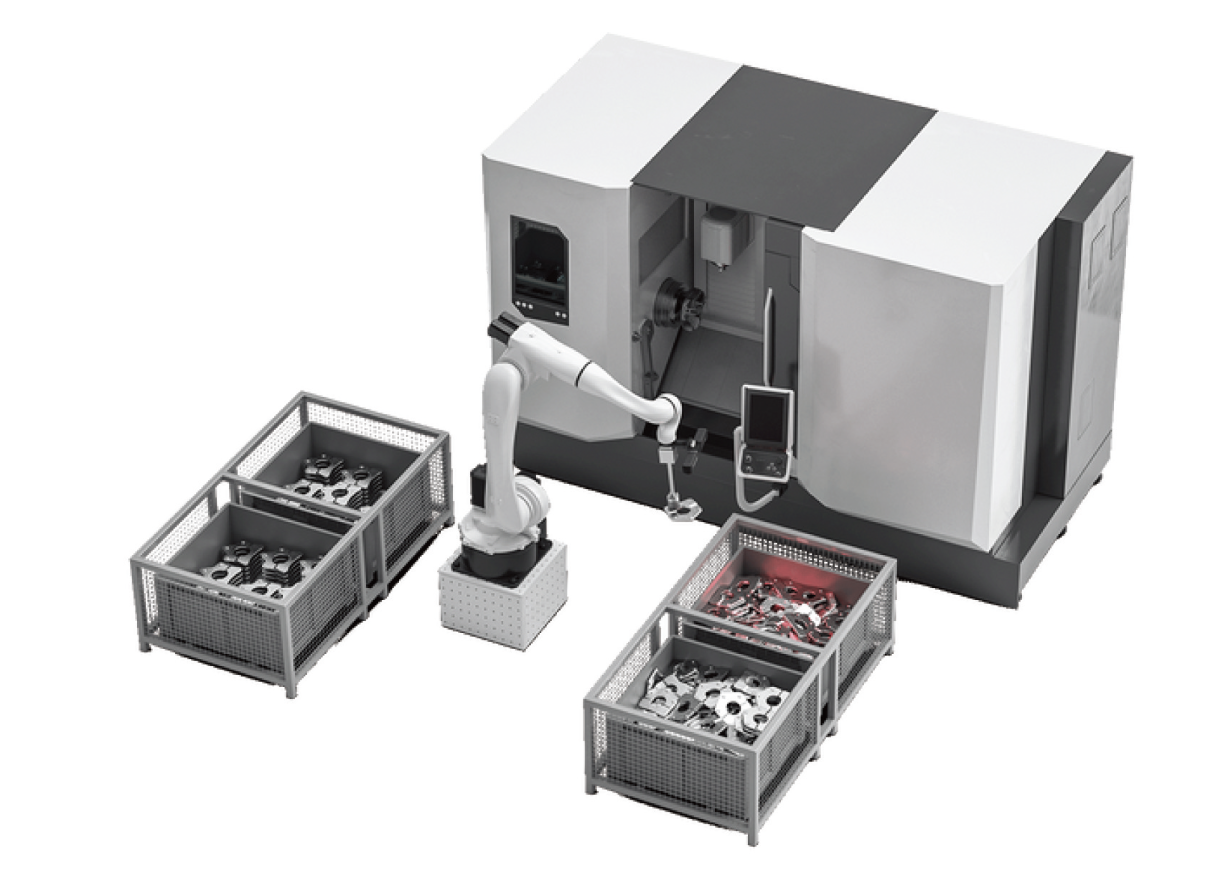

2. 파워트레인 및 주조라인의 머신 텐딩: CNC 기계에 부품을 공급하거나, 금형에서 주조 부품을 꺼내는 작업은 고온, 중량, 복잡한 형상 등 극한 조건에서 수행되며 높은 정밀도가 요구된다. Photoneo의 PhoXi 3D 스캐너와 비전 기반 로봇은 △트레이 또는 빈 내 부품 위치 정밀 인식 △CNC 가공 또는 검사 공정용 부품 정렬 △주조 또는 디버링 완료 부품을 주조 현장에서 직접 처리 등을 가능케 한다.
자료제공: Photoneo(www.photoneo.com)
