성능 최적화와 비용 절감 ,멀티스펙트럼 이미징을 위한 조명 시스템

멀티스펙트럼 라인 스캔 카메라의 품질이 지속적으로 향상되고 가격이 점차 합리적으로 변함에 따라, 다양한 파장대에서 선명하고 깨끗한 이미지를 얻기 위해 조명의 중요성이 그 어느 때보다 강조되고 있다. 자외선부터 가시광선, 그리고 적외선 영역에 이르기까지, 정밀하게 구성된 고성능 라인 조명은 멀티스펙트럼 시스템 구축에 따른 비용을 절감할 뿐만 아니라 전체 시스템의 복잡성을 대폭 낮추는 데도 기여할 수 있다.

조명은 모든 멀티스펙트럼 이미징 시스템의 성공 여부를 좌우하는 핵심 요소다. 조명을 어떻게 설정하느냐에 따라 시스템의 전체 성능이 최적화될 수 있다. 이 기사에서는 다양한 멀티스펙트럼 이미징 시스템을 유형별로 소개하고, 각각의 카메라 유형과 어떤 방식으로 조명을 결합해야 성능을 극대화하고 비용을 절감하며 설치를 간소화할 수 있는지를 구체적으로 설명한다.

멀티스펙트럼 이미징이란?


멀티스펙트럼 이미징(Multispectral Imaging)은 하나 이상의 파장을 개별적으로 또는 조합하여 사용하는 이미징 기술을 의미한다. 머신비전 애플리케이션에서 감지 정확도를 높이고 처리 속도를 극대화하기 위해서는 조명의 최적화가 필수적이다. 특히 멀티 스펙트럼 이미징에서는 특정 파장을 사용함으로써 대상 물질 또는 그 일부로부터 예측 가능한 반응을 유도할 수 있으며, 이를 통해 재료의 다양한 특성을 식별하고 구분할 수 있다.

단색광 대신 멀티스펙트럼 조명을 활용하면 단일 카메라로도 복수의 검사를 동시에 수행할 수 있다. 따라서 애플리케이션에 적합한 파장과 조명 조건을 선택하고 명확히 설정하는 과정은 매우 중요하다. 이 과정은 조명 제조업체와 긴밀히 협력하는 것이 가장 효과적이다.

경우에 따라 초기 분석 단계에서는 하이퍼스펙트럼 LED 라인 조명을 사용해 최적 파장을 선별하고, 이후 해당 파장을 바탕으로 구성된 멀티스펙트럼 라인 조명을 적용함으로써 시스템의 속도 와 단순성을 극대화할 수 있다.

A. 모노크롬 카메라를 활용한 멀티스펙트럼 이미징 적용


일부 멀티스펙트럼 이미징 애플리케이션은 비용 민감도가 높은 경우가 많다. 이러한 경우에는 복잡한 컬러 카메라 대신 라인 스캔 방식의 모노크롬 카메라를 사용함으로써 전체 시스템 비용을 효과적 으로 절감할 수 있는 기회가 존재한다. 이때 중요한 요소는 파장을 전환할 수 있는 스위처블 멀티스펙트럼 라인 조명과의 조합이다.

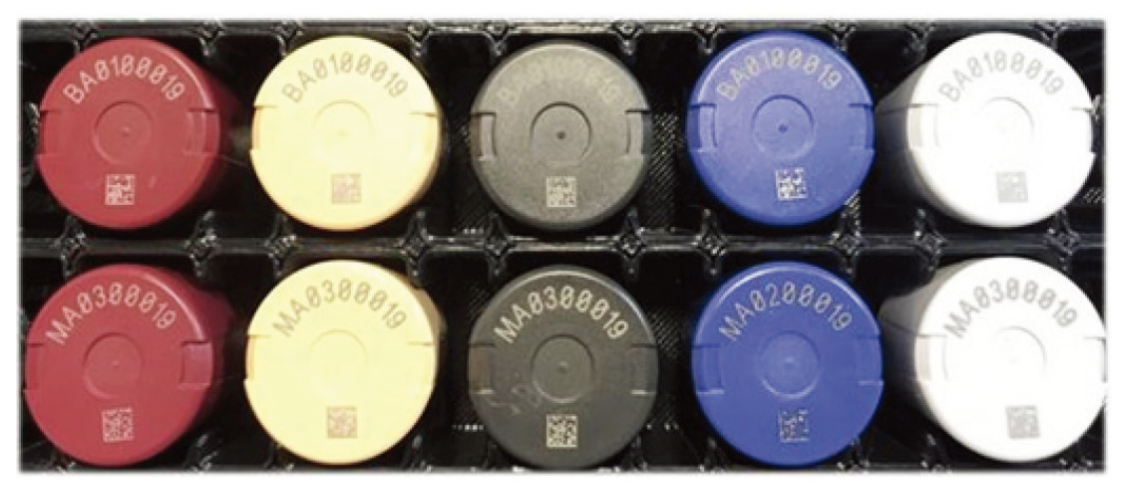

실제 한 응용 사례에서는 의료기기 통합업체가 다양한 색상의 의약 캡슐에 식각된 데이터 매트릭스 코드를 정확히 판독하고 기록해야 했다. 기존 백색광 조명은 색상에 따라 인식 성능이 들쭉날쭉했고, 최종 사용자는 색상별로 명암 대비를 최대로 확보할 수있는 조명 솔루션을 필요로 했다.

실제 한 응용 사례에서는 의료기기 통합업체가 다양한 색상의 의약 캡슐에 식각된 데이터 매트릭스 코드를 정확히 판독하고 기록해야 했다. 기존 백색광 조명은 색상에 따라 인식 성능이 들쭉날쭉했고, 최종 사용자는 색상별로 명암 대비를 최대로 확보할 수있는 조명 솔루션을 필요로 했다.

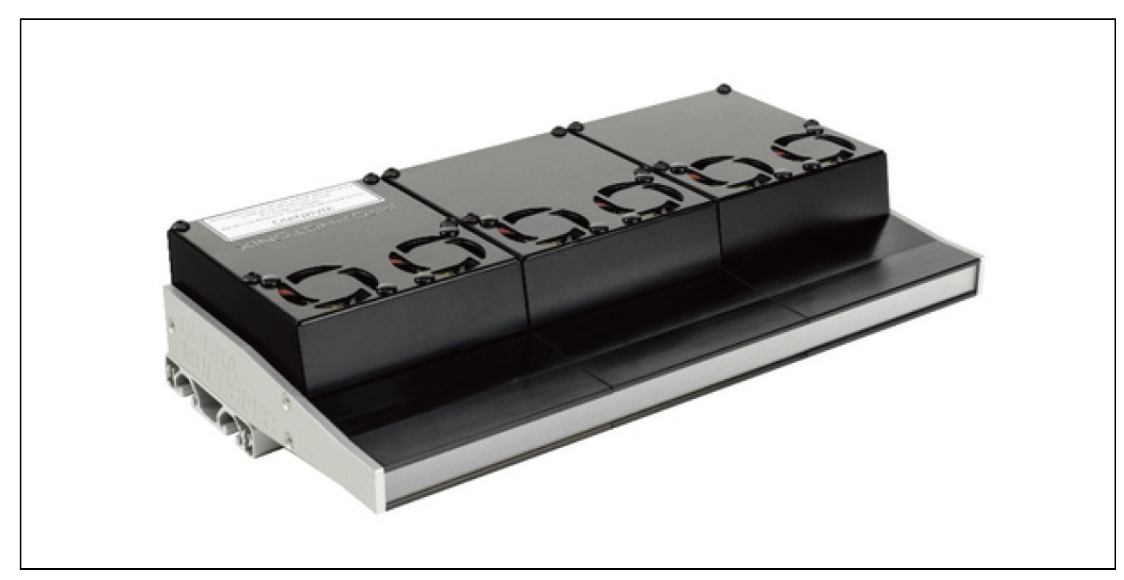

▲ COBRA Multispec

B. RGB 멀티스펙트럼 조명과 멀티 센서 카메라


멀티스펙트럼 라인 조명과 멀티 센서 카메라의 조합은 멀티스펙 트럼 이미징에서 널리 알려진 대표적 응용 방식이다. 이 유형의 카메라에서는 입사광이 세 개의 독립된 선형 픽셀 어레이에 분산 되며, 각각 적색(R), 녹색(G), 청색(B) 정보에 특화되어 있다. 이픽셀 어레이들은 실리콘 다이 상에 제작되며, 각 파장에 대해 고유한 흡수 특성을 가진 염료 또는 안료가 적용된다.

RGB 파장 간의 스펙트럼 응답이 중첩될 경우 색상 간섭(Color Bleed)이 발생할 수 있으나, 적절한 파장 선택을 통해 이를 최소 화할 수 있다. ProPhotonix의 COBRA MultiSpec은 각 RGB 파장을 개별 스트로빙할 수 있으며, 시스템 비용 절감이 필요한 경우에는 단색 카메라와의 조합도 유연하게 대응할 수 있다.

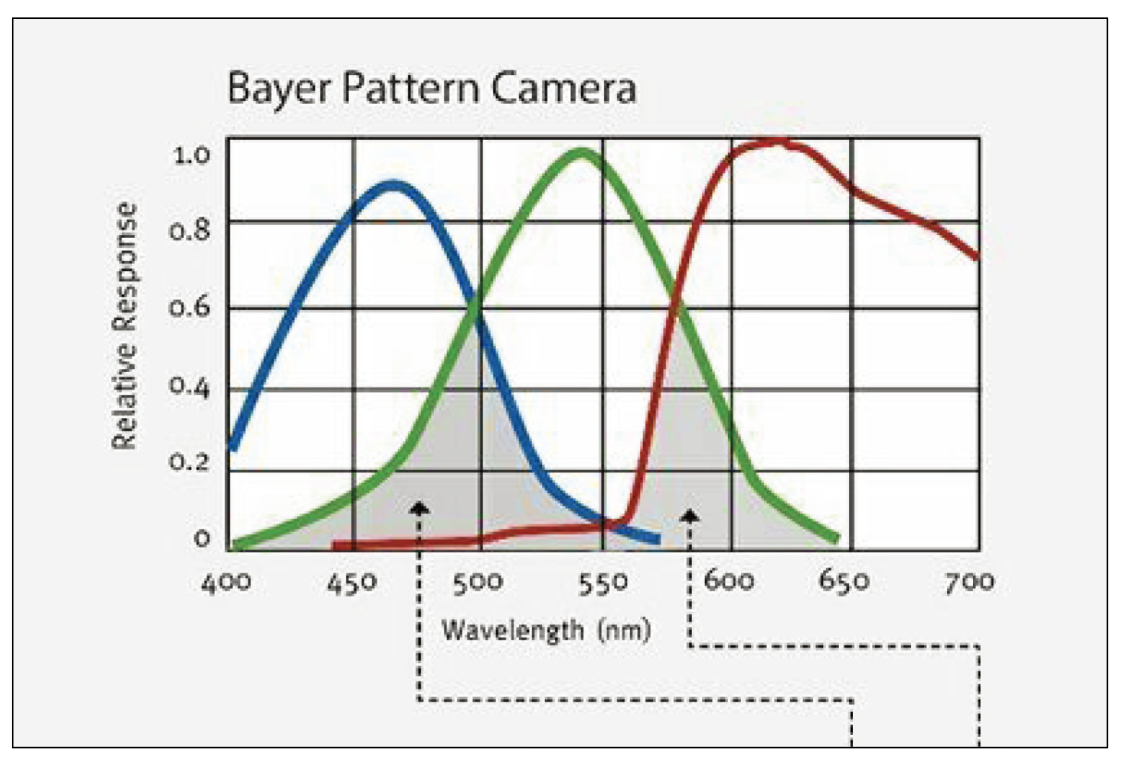

▲색상 간섭 및 불확실성 발생 영역(이미지 출처: JAI)

C. IR 이미징, 단일 조명에 두 대의 카메라


가시광과 비가시광 이미지를 동시에 조합할 필요가 없는 검사 시스템의 경우, 두 대의 카메라를 사용하되 단일 라인 조명을 활용 함으로써 전체 시스템의 비용을 줄일 수 있다. 예를 들어, CMOS 센서를 이용한 가시광 검사는 제품의 외관 결함 확인에, SWIR 조명과 InGaAs 카메라는 식품 산업 포장재의 유기물 오염 여부 판단에 사용된다. ProPhotonix는 단일 라인 조 명으로 가시광 백색 조명과 두 개의 SWIR 파장을 동시에 구현함 으로써, 재사용 식품 포장재의 유기/무기 잔류물 분류가 가능한 솔루션을 제공했다. 이 시스템은 결함이나 오염이 감지되면 자동 으로 세척 공정을 유도하도록 설계되었다.

D. 단일 조명을 사용하는 멀티센서 카메라


JAI SW-4010Q와 같은 프리즘 기반 멀티센서 카메라는 적·녹·청 각각에 대해 CMOS 센서를, 그리고 SWIR 대역에는 InGaAs 센서를 추가로 탑재하고 있다. 이 구성은 하나의 카메라로 가시광 및 SWIR 영역을 동시에 처리할 수 있게 하며, COBRA MultiSpec RGB-SWIR 조명과 조합될 경우 더욱 강력한 성능을 발휘한다.

COBRA MultiSpec은 4개의 스트로브 그룹을 각각 독립적으로 설정할 수 있어, R/G/B를 연속 발광으로 운영하면서 동시에 SWIR 파장(예: 1150nm, 1200nm, 1450nm)을 활용해 플라스틱 이물질, 지방 함량, 수분 함량을 검사할 수 있다. 이 구성은 두 개의 머신비전 시스템을 하나로 통합할 수 있어 시스템 단순화와 비용 절감에 크게 기여한다.

결론


이 기사에서는 멀티스펙트럼 조명을 카메라와 적절히 조합함으 로써 머신비전 시스템의 설치 복잡도를 줄이고 비용을 절감할 수있는 방안을 다양한 사례를 통해 제시했다. 조명은 카메라만큼 중요하며, COBRA MultiSpec 플랫폼은 단일 조명 솔루션으로 여러 센서 기술을 아우를 수 있는 유연성을 제공한다.

자료제공: ProPhotonix(www.prophotonix.com)
