앤비젼이 소개하는 ‘OCR 기술’과 ‘광섬유 케이블의 진실 혹은 거짓’

어려운 도트 매트릭스 텍스트를 읽을 수 있는 혁신적인 OCR 기술

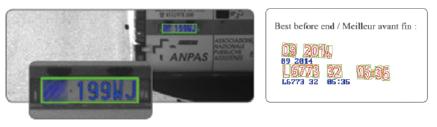

SureDotOCR은 제조 라인의 속도로 산업용 잉크젯 프린터와 도트 핀 마커로 생성한 도트 매트릭스 텍스트를 읽고 문제를 해결할 수 있도록 만들어졌다. 이를 통해 각 사례마다 다르게 설정해야 하는 이미지 프리프로세싱을 사용하지 않더라도 텍스트 방향과 왜곡을 보정하고, 고르지 않은 배경과 조명을 사용하더라도 안정적으로 정보를 판독하며 사용이 쉬워 활용도가 높다.

문자 인식
1993년에 출시된 MIL(Matrox Imaging Library)은 SureDotOCR, String Reader, OCR 등 문자 인식을 위한 도구를 포함, 산업용 이미징 애플리케이션을 개발하기위한 소프트웨어 도구의 포괄적인 모음을 말한다. 이러한 도구들은 표면에 인쇄, 에칭, 마킹, 펀칭 등이 된 텍스트를 읽기 위해 결합하여 사용할 수 있다. MIL에는 개발 및 배포를 통한 애플리케이션의 가능성에서 프로토 타입까지, 프로세스의 모든 단계를 위한 도구가 포함되어 있다.

SureDotOCR

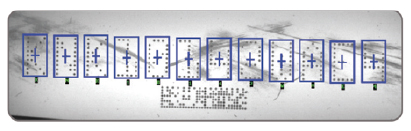

SureDotOCR™ 도구는 잉크젯 프린터로 생성된 도트 매트릭스 텍스트를 판독할 수 있으며, 간단하게 사용이 가능하다는 장점이 있다. 도트 크기와 치수만 지정하고, 문자 영역의 위치는 지정하지 않아도 된다. 이 도구는 어떠한 각도로 위치한 텍스트도 판독할 수 있고, 콘트라스트가 변하거나 균일하지 않은 배경에서도 판독할 수 있다.
이 도구는 왜곡되거나 겹쳐진 문자뿐만 아니라 다양한 크기의 문자를 해석할 수 있으며, 문장 부호와 공백까지 인식한다. 미리 정의한 글꼴을 포함한 문자 글꼴을 생성하거나 편집할 수도 있다. 이 도구는 각 행마다 다른 글꼴을 사용한 여러 행을 자동으로 처리할 수 있다. 또한 사용자 정의 제약 조건 설정, 특정 문자 위치, 인식률 향상 등의 기능도 있기 때문에, SureDotOCR 도구는 도트 매트릭스 문자를 레이저 문자로 변환하는 기존의 문자 인식 도구보다 더 견고하고 유연하게 사용할 수 있다.

String Reader

사용자 정의 제약 조건 설정, 특정 문자 위치, 인식률 향상 등의 기능도 있다. 이 도구는 쉽게 사용할 수 있고, String Expert 프로그램을 포함하기 때문에 String Expert 프로그램으로 세밀한 설정을 할 수 있고 문제를 해결할 수 있다.
OCR 도구는 매우 빠르게 균일한 간격의 문자를 판독할 수 있는 템플릿 매칭(template matching) 방식을 사용한다. 보정한 후 일정한 문자 크기의 텍스트 스트링을 판독하기 때문에 스트링 자체가 기울어져 있더라도 판독할 수 있다. 제공되는 OCR-A, OCR-B, MICR CMC-7, MICR E-13B, SEMI M12-92, SEMI M13-88 글꼴, 사용자 정의 글꼴 중 하나를 선택하여 사용할 수 있다. 사용자 정의 제약 조건 설정, 특정 문자 위치, 인식률 향상 등의 기능도 있다.

자료제공 | 앤비젼(www.envision.co.kr)

머신비전에서의 광섬유 케이블

통신 업계는 엄청난 대역폭과 길게 사용할 수 있는 유연성으로 인해 수 년 동안 광섬유 케이블을 사용하고 있다. 가정과 LAN(local area network)에서 광섬유 사용이 급격히 늘어남에 따라 광섬유 케이블과 커넥터는 내구성, 유연성, 편의성, 경제성 등에서 엄청난 진보를 이루었다. 머신비전에서의 광섬유에 대한 궁금증을 해결할 수 있도록 광섬유에 대한 진실과 거짓을 알아보자.

진실: 광섬유는 많은 대역폭을 전송한다.

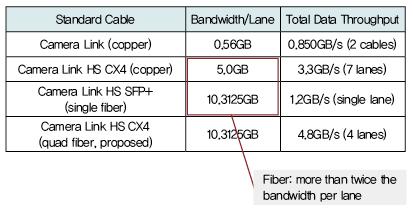

통신과 인터넷 통신량은 엄청난 대역폭을 전송하는 광섬유에 의존한다. 광섬유의 종류에 따라 용량은 다르지만, 광섬유는 일반 구리 케이블을 사용할 때보다 2배 이상 더 많은 대역폭을 전송한다.

진실: 광섬유는 장거리 전송을 할 수 있다.
최대 수천 킬로미터까지 통신과 인터넷 통신량은 광섬유를 사용하여 국가와 대륙을 횡단하여 데이터를 전송할 수 있다. 일부 머신비전 애플리케이션에서만 장거리 전송을 해야 했지만, 전통적으로 최대 수십 미터까지 케이블 길이를 제한하여 사용할 수밖에 없었던 검사 장비를 더 유연하게 사용할 수 있게 되었다.

머신비전 관련:
•Camera Link, 표준 구리 케이블: 최대 10m
•Camera Link HS CX4 구리 케이블: 최대 15m
•Camera Link HS CX4 액티브 광케이블(AOC: Active Optical Cable): 최대 100m
•SFP+ 광케이블: 최대 20,000m

거짓: 광섬유는 비싸다.
컴퓨터 네트워크와 가정에서 광섬유 케이블을 많이 사용하게 되면서 구리 케이블보다 적은 비용으로도 광섬유 케이블을 사용할 수 있게 되었다. 또한, 다양한 업체에서 판매하는 다양한 케이블을 쉽게 구할 수 있다. 사실, 광섬유 케이블은 구리 케이블보다 현재 더 저렴하게 구매할 수 있다.

거짓: 광섬유 케이블은 충격에 약하다.
광섬유 케이블이 충격에 약할 때도 있었지만, 현대 광섬유 케이블은 매우 견고하고 구부림(Bending), 수축(Wrapping), 구김(Crumpling), 핀칭(Pinching), 충격 및 진동(Shock and vibration) 면에서 구리 케이블과 같은 강도로 산업 환경에서 견딜 수 있다.

거짓: 광섬유로 작업하기는 어렵다.
현대 케이블 시스템은 절단 및 접합(Cut and splice), 도관을 통해 당기기(Pull through conduits), 몇 분 내에 커넥터 설치, 간단한 테스트 장비 등을 이유로 손쉽게 현장에서 설치할 수 있고 변경할 수 있다.

진실: 광섬유 시대가 왔다.
•AIA의 Camera Link HS 표준은 이미 광섬유 인터페이스를 정의했다.
•앤비젼의 협력사인 Teledyne DALSA를 포함한 여러 카메라와 프레임 그래버 제공 업체는 저렴하게 광섬유 인터페이스를 제공한다.
•CLHS 위원회 지원 IP 코어로 장비 업체와 최종 고객이 쉽게 CLHS를 적용할 수 있다.
