VISION 2016, 머신 비전의 세계적 전시회
세계 최대의 머신 비전 및 이미징 관련 기술 선 보여
2016, 11월 8일~10일 독일 메세 슈트트가르트 전시장
오는 11월 8일(화)부터 10일(목)까지 독일 메세 슈트트가르트 전시장에서 세계 최대의 머신 비전 및 이미징 관련 기술 전시회인 VISION 2016이 열린다. 이 전시회는 27년의 역사를 가진 전시회로써 전 서계 관련 업계 종사자들의 이목이 집중되고 있다. 이 글에서는 VISION 2016과 출품 업체들에 대해 간단히 소개하고자 한다.
글로벌 머신 비전 전시회

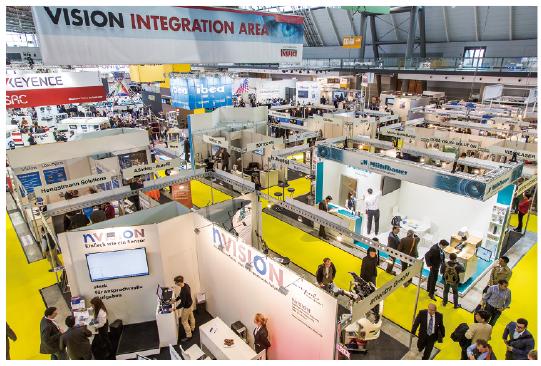

Vision 2016이 이달 8일~10일까지 3일간 독일 메세 슈트트가르트에서 개최된다.
이번 전시회는 지난 2014년 개최 이후 격년으로 개최 되는 것으로 전 세계 28개국에서 400개 이상의 전시 업체가 참가할 것으로 예상된다.
메세 슈트트가르트의 관계자에 따르면 “Vision Show는 27년의 역사를 거쳐 왔으며 지난 2014년 전시회의 성과는 57개국에서 86,000명의 관람객이 다녀갔는데 이 가운데 해외 참관객이 39%를 차지했다.”고 밝혔다.
또한 올해도 지난해와 비교해 규모면에서 동일한 수준의 전시회가 될 것이라고 예상했다.
제품과 서비스 범위 확대
메세 슈트트가르트는 이번 전시회를 통해 ‘누가 머신 비전 산업에서 주인공인가’를 이슈로 내세워 제품과 서비스의 범위를 확대해 전시회를 다양하게 꾸민다는 계획이다.
즉, 센서, 프로세서, 케이블, 카메라, 소프트웨어, 조명 시스템 등 다양한 제품과 임베디드 비전, 3D 이미징 및 하이퍼 스펙트럴 영상 등 최신 첨단 기술을 선보일 예정이다.
특히 전용 특별 전시 공간을 확보해 ▲전문 전시 업체들이 음식과 음료를 위해 머신 비전 제품으로 전문성을 보여주고 ▲현재 제품 및 기술에 사용되는 머신 비전 기준으로 국제 머신 비전 표준을 전시해 통찰력을 제공하며 ▲참석자들에게 머신 비전 애플리케이션에 사용되는 산업용 PC(IPC) 전용 제품과 서비스를 제공받는 IPC 4 VISION을 운영하는데 ▲통합 구역에서는 시스템 및 솔루션을 제공하는 회사는 관람객의 이미징 요구에 부응할 수 있는 기회를 마련할 예정이다.
‘Industrial VISION DAY’ 운영
또한 최신 기술 개발 및 제품에 대한 자세한 내용을 요구하는 관람객들에는 VDMA사가 후원하는 ‘Industrial VISION DAY’를 통해 프리젠테이션 자리를 마련한다는 계획이다.
‘Industrial VISION DAY’에서 다루어질 주제는 ‘카메라 기술’, ‘광학 및 조명’, ‘머신 비전 소프트웨어’, ‘3D’, ‘임베디드 비전 및 산업용 PC’, ‘표준’, ‘연구와 혁신’, ‘비전에 대한 새로운 비전’이다.
뿐만 아니라 검사 응용 프로그램 포럼에서는 관련 시스템 및 솔루션 제공 업체와 머신 비전 기술의 잠재적인 사용자를 연결하는데 목표를 두고 있다.
이 포럼의 초점은 다른 분야와 응용 프로그램 및 머신 비전에 대한 특정 요구 사항에 맞춰 질 것이다.
특히, 자동차, 음식 및 음료, 3D 검사, 식별 및 분류, 임베디드 비전, 비전 가이드 로봇, 사물 인터넷 등의 항목과 응용 분야는 Vision 4.0의 ‘스마트 팩토리를 위한 스마트 비전’ 슬로건에 맞게 문제점을 해결하게 될 것이다.
머신 비전 기술 조망하는 스펙트럼
Vision 2016은 단지 부품 업체들의 전시장이 아니라 시스템 공급 업체와 통합을 위한 플랫폼으로서 역할을 할 것으로 기대된다.
이번 전시회를 통해 관람객들은 OEM 업체, 기계 공학 회사와 세계적인 머신 비전 부품업체들의 최신 기술을 접할 수 있고 전시회 참가 업체들은 머신 비전 기술의 전체적인 스펙트럼을 한 자리에서 조망할 수 있는 기회의 장이 될 것이다.
Vision 2016 출품 업체 소개
멀티 카메라 솔루션 Norite N-5A100
Adimec www.adimec.com
Adimec은 전시회를 통해 새로운 멀티 카메라 솔루션 Norite N-5A100 카메라를 포함한 새로운 CoaXPress 카메라를 시연 할 예정이다.
Norite N-5A100 카메라는 5MP Python5000을 장착한 29×29×43㎜ 크기의 카메라이다. 3D SPI, AOI 및 계측 용 사이드 뷰 카메라와 같은 다양한 카메라 및 비전 시스템의 개발자를 위해, N-5A100 카메라는 105fps의 프레임 속도를 보장하여 시스템의 복잡성을 줄여준다. 또한 크기와 성능뿐만 아니라 CoaXPress의 단순화된 통합역시 시스템의 복잡성을 줄이는데 큰 도움이 된다.
하나의 사용자 인터페이스를 통해 여러대의 Norite N-5A100 카메라를 제어 할 수 있으며, 최대 4대의 카메라가 하나의 프레임 그래버에 연결될 수 있다. N-5A100 카메라를 사용하여 멀티 카메라 시스템은 프레임 속도 제한, 짧은 케이블 및 EMI/EMC 간섭과 같은 Camera Link와 USB 3.0의 제약을 상쇄시킬 수 있다. Norite는 머신 비전 설계를 단순화시키며 비전 시스템의 신뢰성을 증가시킨다.
사용자의 니즈를 충족시킬 카메라
Allied Vision www.alliedvision.com
CMOS 센서, 멀티 스펙트럴 이미징, 고해상도 이미징, 임베디드 비전에 관심이 있는 VISION 2016 참석자라면 Allied Vision의 여섯 가지 주제로 이루어진 ‘Topic islands’ 부스에 방문하는 것이 아주 좋은 기회가 될 것이다. 이 부스는 Allied VIsion이 사용자의 니즈를 충족시키기 위해 개발한 최근의 산업용 카메라를 선보일 예정이다.
Allied Vision의 부스에는 GigE Vision 카메라인 Manta 제품군의 새로운 두 모델을 포함한 다양한 카메라들이 전시된다. Manta G-507은 5MP 소니의 IMX264 CMOS 센서를, Manta G-319는 3.1MP 소니의 IMX265 CMOS 센서를 탑재했다. 이 카메라 외에도 소니 및 ON Semiconductor의 CMOS 이미지 센서를 장착한 새로운 카메라 모델들을 소개한다.
데모 시연에서, Allied Vision은 GigE 비전 카메라, 로봇 빈 피킹 및 64비트 ARM(ARMv8) 시스템으로 회사의 카메라의 통합시키는 단일 케이블 솔루션을 선보일 예정이다. 또한, ‘Industrial VISION Days’의 한 부분으로, 스콧 스미스는 하이퍼 스펙트럴 이미징 기술과 애플리케이션에 관련된 주제로 ‘Loo at the Spectral Side of Life’ 프레젠테이션을 발표 할 예정이다.
새로운 에이스 시리즈와 펄스 시리즈
Basler www.baslerweb.com
이번 전시회는 바슬러의 광범위한 포트폴리오를 접하기에 아주 좋은 기회가 될 것으로 예상 된다. 바슬러가 이번 전시회를 통해 제품의 신뢰성, 카메라 성능, 증가하는 비용 감도, 임베디드 비전에 초점을 두고 가장 최근 제품과 솔루션을 전시하기 때문이다.
바슬러의 전시 제품에는 소니 IMX와 ON Semiconductor의 PYTHON CMOS 센서를 장착한 에이스 시리즈뿐만 아니라 카메라에 내장된 최적화 도구 PGI 세트를 포함한다. 바슬러의 에이스 시리즈는 VGA에서 5MP과 초당 최대 751 프레임의 프레임 속도를 제공한다. 새로운 에이스 모델은 각각 컴팩트 디자인, 강력한 CMOS 센서, 그리고 최신 글로벌 셔터 기술과 최적의 가격/성능 비율의 조합 덕분에 눈에 띈다.
모든 새로운 에이스 모델은 작은 크기의 조합에 의해 구별된다, 최신 글로벌 셔터 기술과 최적의 가격 대비 성능을 가진 고성능 CMOS 이미지 센서. 또한, 바슬러는 3D ToF 카메라, 렌즈 및 케이블, 비트, 펄스 및 다트 카메라 등을 선보일 예정이며, 다른 라이브 프레젠테이션은 임베디드 비전을 사용하여 크기 및 비용 최적화된 시스템 통합을 달성하는 방법에 대해 설명 할 것이다. 또한 바슬러의 파트너인 Dream Chip Technologies GmbH는 'inspect application forum'에서 이 첨단 기술에 대해 이야기한다.
Fixed Focal Length 렌즈 3 종류
Edmund Optics www.edmundoptics.com
에드몬드옵틱스는 광학 제품 시연뿐만 아니라 다양한 이미징 애플리케이션을 선보일 예정이다. 대표적인 전시 품목으로는 Fixed Focal Length Lenses UC 시리즈, 텔레센트릭 렌즈 TitanTL 시리즈, 그리고 미드 섹션이 조정 가능한 초점 거리 렌즈 CX 시리즈가 있다.
초소형 TECHSPECⓇ UC Series Fixed Focal Length Lenses는 제품의 품질과 촉감을 저해하지 않으면서 최적화된 성능, 비용 및 크기를 제공하도록 설계되었다.
2.2㎛ 이하의 픽셀 사이즈를 위해 제작된 이 렌즈는 센서 전 영역에서 200lp/㎜가 넘는 고해상도를 제공하며, 모든 종류의 표준형 C-Mount 카메라와 호환이 가능하다. 1/2.5˝ 센서에 맞춰 최적화되어 있긴 하지만, 대다수의 focal length는 최대 1/1.8" 센서와도 작동이 가능하다.
TitanTL Lenses는 넓은 field of view가 요구되는 머신 비전 시스템과 계측 용도에 적합하도록 설계되었다. 이 렌즈들은 최대치의 대형 센서 포맷, 다양한 작동 거리 및 배율 옵션, 그리고 필터를 쉽게 결합할 수 있도록 해주는 렌즈 뒤 쪽의 필터 홀더를 특징으로 한다.
Cx Series Fixed Focal Length Lenses는 다양한 용도에 쉽게 통합하여 사용할 수 있도록 단순하며 다용도에 적합한 구조로 설계되었다. 모듈식 3-piece 디자인은 정밀한 fixed aperture, 내부 필터 홀더, liquid lens를 쉽게 결합할 수 있는 유연성을 제공한다.
CoaXPress 이미징 보드
Euresys www.euresys.com
Euresys는 Coaxlink 쿼드 G3 DF와 Coaxlink 듀오 PCIe/104 CoaXPress 이미징 보드를 선보일 예정이다. 쿼드 G3 DF는 네 개의 CXP-6 입력과 네 개의 CXP-6 데이터 전송 출력을 지원하는 CoaXpress 프레임 그래버이다.
프레임 그래버는 데이터가 두 개 혹은 그 이상의 호스트 컴퓨터와 카메라 간에 데이터 공유가 가능하도록 3300MB/s의 버스 대역폭을 가진 버스 PCIe 3.0(3세대) × 4를 제공한다. Coaxlink 듀오 PCIe/104는 PCIe/104 폼 팩터를 준수 내구성이 높고 스택이 가능한 카드이다.
이 보드는 두 개의 1,250MB/s 카메라 대역폭 CoaXPress CXP-6 연결과 1,700MB/s의 전송 대역폭의 PCIe 2.0(2세대) × 4를 제공한다. 또한 이 프레임 그래버는 10개의 디지털 I/O 라인을 갖추고 있다. 두 카드 모두 카메라, 프레임 그래버 및 드라이버와 관련된 모든 이벤트의 정확한 로그를 기록하는 소프트웨어 도구인 메멘토 이벤트 로깅 도구를 사용하여 작동한다.
50MP 카메라와 DVR
IO Industries www.ioindustries.com
IO Industries는 이번 전시회에서 새로운 Flare 50MP 카메라와 DVR 익스프레스 코어 2 MAX 디지털 비디오 레코더를 전시할 예정이다.
Flare 50MP는 35㎜ 풀 프레임 50MP 전자 글로벌 셔터 CMOS 이미지 센서를 갖추고 있어, 30fps 이상의 속도로 7920×6004 해상도의 이미지를 생성 할 수 있다. 흑백 및 컬러 두가지 모델로 구성된 이 카메라는 네 개의 CoaXPress 디지털 비디오 출력을 제공하며, 이는 최대 전송 속도 25GB/s를 가능하게 한다.
비디오는 DVR의 익스프레스 코어 2 MAX를 포함한 실시간 화상 처리 시스템 또는 압축 저장 장치로 전송 될 수 있으며, 이는 전시회에서 전시 될 예정이다.
DVR 익스프레스 코어 2 MAX는 타이밍 및 비디오 모니터링 기능을 갖춘 통합 동기화된 비압축 고체 형태의 비디오 레코더이다. DVR은 최대 네 개의 고속 디지털 비디오 채널에서 녹화 할 수 있으며, 동작 제어, 시스템 상태, 실시간 동영상 등 디스플레이를 결합하는 소프트웨어 인터페이스와 고체 저장소에 즉시 저장된다.
Sweep, Go, Spark 세 시리즈의 소개
JAI www.jai.com
JAI는 이번 전시회를 통해 산업용 고속 라인 스캔 카메라의 새로운 제품군인 Sweep 시리즈를 소개한다. 뿐만 아니라 최신 영역 스캔 카메라 모델인 Go 시리즈와 Spark 시리즈 일부를 전시한다.
새로운 Sweep 흑백 라인 스캔 카메라는 SW-4000M-PMCL과 SW-8000M-PMCL 두 종류로 나뉘어 있으며, 각각 4K(4096) 및 8K(8192)는 CMOS 라인 스캔 센서를 탑재하였고, 스캔 속도는 최대 200㎑와 100㎑까지 도달 할 수 있다. 두 카메라의 8비트 및 10비트 데이터 출력 모두 다 Camera Link Deca 인터페이스를통해 처리된다.
JAI의 또다른 전시품은 소니의 IMX264, IMX250, IMX174 다양한 소니 센서를 특징으로 하는,Go 시리즈의 GigE Vision 및 USB3 Vision 모델을 선보일 예정이다. 또한, JAI는 CMOSIS의 12MP CMV12000 CMOS 이미지 센서를 갖춘 스파크의 최신 시리즈인 SP-12000C-CXP4(컬러) 및 SP-12000M-CXP4(흑백)을 전시한다.
최신 3D 스마트 센서
LMI technologies www.lmi3d.com
LMI는 새롭게 출시 된 3D 스마트 센서 Gocator 2400 시리즈를 선보일 예정이다. 현재 Gocator 2410 및 2420 두 가지 모델로 출시된 3D 센서는 최대 해상도 1,940포인트/프로필의 2MP 카메라 갖추고 있다. 전자 및 소형 부품 검사를 위해 설계된 청색 레이저 프로파일링 센서는 6㎛에서 0.2㎛에 이르기까지의 X 해상도를 갖추고 있으며, 물론 최대 FOV 32㎜ 최대 측정 범위 25㎜이다. 또한, 3D 스마트 센서는 윈도우, 임베디드 프로세서 및 IP67 산업용 하우징에서 400 - 5000 ㎐의 속도를 자랑하는 GigE 인터페이스를 탑재했다.
29MP CCD 카메라 Lt29059
Lumenera www.lumenera.com
Lumenera는 곧 출시될 Lt29059를 전시회에서 미리 선보인다. Lt29059는 35㎜의 글로벌 일렉트로닉 셔터를 탑재한 29MP KAI-29059 CCD 이미지 센서를 장착한 제품이다. Lt29059는 Lumenera의 API가 지원하는 자동 초점/조리개를 위한 완벽하게 통합된 컨트롤러와 캐논 EF 마운트를 탑재했다. Lumenera의 소개에 따르면 새로운 CCD 카메라 Lt29059는 고해상도 산업 검사, 지능형 교통 시스템, 감시, 무인 항공기 응용 프로그램에서 사용이 적합하다.
최신 스마트 카메라 mvBlueGEMINI
Matrix Vision www.matrix-vision.com
Matrix Vision이 이번 전시회를 통해 스마트 카메라 mvBlueGEMINI의 두 가지 저가형 모델뿐만 아니라 mvIMPACT 구성 스튜디오 소프트웨어를 포함한 최신 제품들을 소개한다.
첫 번째 새로운 스마트 카메라는 텍스트 읽기와 바코드, 2D 코드, 또는 QR 코드를 포함한 코드를 위해 설계된 mvBlueGEMINI - Ident이다. 두 번째 모델은 검사 단계에서 객체를 찾아, 확인하고, 측정하기 위해 설계된 mvBlueGEMINI이 - Inspect이다,
mvBlueGEMINI 스마트 카메라는 5.3㎛의 픽셀 사이즈와 FPGA/SoC 및 듀얼 코어 Cortex-A9을 탑재한 1.3MP e2c의 EV76C560 CMOS 이미지 센서를 장착했다. 두 새로운 카메라 모두 mvIMPACT 구성 스튜디오를 갖추고 있다. 또한 MVTec의 HALCON 소프트웨어에 의해 구동되며 프로그래밍할 필요 없이 검사 작업의 배치를 가능하게 한다.
매트릭스 비전은 새로운 스마트 카메라 외에도 9, 12MP 모델을 포함하여 최신 소니 Pregius CMOS 이미지 센서를 장착한 USB 3.0, GigE, 듀얼 GigE 카메라들을 선보일 예정이다.
네 가지 이미지 센서 시연 스테이션
ON Semiconductor www.onsemi.com

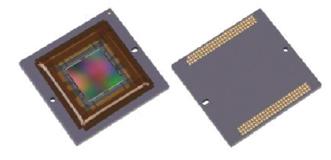

ON Semiconductor는 네 개의 이미지 센서를 시연 스테이션에서 선보인다. 부스는 PYTHON CMOS 이미지 센서의 전체 제품군, KAE-08151와 같은 IT-EMCCD 제품, KAI-08052와 같이 NIR 감도가 향상된 제품 그리고 아직 출시되지 않은 이미지 센서 이렇게 총 네 개의 스테이션으로 구성될 예정이다.
ON Semiconductor의 새로운 KAE-08151는 5.5㎛의 픽셀 크기를 갖추고 있으며, 최대 14fps의 속도를 내는8.1MP 4/3˝ 인터 라인 전송 EMCCD 이미지 센서이다.
NBASE-T 임베디드 비디오 인터페이스
pleora www.pelora.com
Pleora는 이번 전시회에서 NBASE-T 임베디드 비디오 인터페이스를 통해 iPORT NTX-NBT GigE Vision을 발표한다. 이 인터페이스는 비전 산업에 NBASE-T 기술의 대역폭과 Cat5e 케이블의 이점을 가져올 것으로 보인다. 인터페이스는 최대 100m의 거리에서 Cat5e 특징을 통해 최대 5GB/s의 속도로 압축되지 않은 높은 대역폭의 GigE 비전 호환 이미지를 전송하고, 라인 스캔 및 영역 스캔 모드를 제공한다.
또한, 멀티 메가 픽셀 이미지를 수용하는 1GB의 DDR3 프레임 버퍼를 갖춘 GigE Vision 2.0 호환 인터페이스는 NBASE-T 포트를 통해 업데이트가 가능하며 GenICam를 준수한다.
