광학 필터의 종류와 기능 및 사용 사례
광학 필터(Optical filter)는 다양한 최신 광학 기술에서 없어서는 안 될 필수 구성 요소로, 과학, 의료, 소비자 및 산업 분야에서 중요한 역할을 하고 있다. 이러한 장치는 특정 파장의 빛을 선택적으로 투과, 반사 또는 차단하도록 설계되어 정밀한 스펙트럼 제어가 가능하다. 기술이 발전함에 따라 광학 필터의 잠재력은 증강 및 가상 현실, 첨단 의료 영상, 환경 모니터링, 위성 통신과 같은 흥미진진하고 새롭게 떠오르는 애플리케이션에서 더욱 돋보이고 있다.
특히 의료 영상 산업에서 광학 필터는 형광 현미경 및 광 간섭 단층 촬영(OCT)과 같은 기술에 필수 요소이다. 여기서 광학 필터는 다양한 유형의 조직을 구별하고 생물학적 구조의 자세한 이미지를 제공하는 기능을 향상시킨다.
환경 모니터링 분야에서도 마찬가지이다. 오염 물질을 감지하거나 대기 조건을 분석할 때 광학 필터를 사용하면 특정 파장의 빛을 분리하여 환경의 화학 화합물을 정확하게 식별할 수 있다. 이 기능은 기후 변화 추적, 대기질 모니터링 및 천연 자원 관리에 필수적이다.
자유 공간 레이저 광통신에서는 어떠할까? 여기에서 광학 필터는 지상-공기, 공기-공기, 심지어 위성 네트워크를 통한 데이터 전송에 필수적이다. 이 필터는 신호가 스펙트럼 무결성을 유지하여 노이즈를 줄이고 더 빠르고 안정적인 통신을 가능하게 한다. 고속 인터넷 및 데이터 서비스에 대한 수요가 증가함에 따라 이러한 인프라를 지원하는 광학 필터의 역할이 점점 더 중요해지고 있다.
레이저 기술의 발전은 특히 초고속 펄스 레이저와 관련된 응용 분야에서 광학 필터의 중요성을 강조한다. 펨토초에서 피코초 범위의 펄스를 갖는 이러한 레이저는 정밀 가공, 의료 시술, 과학 연구에 사용된다.
광학 필터 분야의 선도적인 제조업체인 Chroma Technology 는 30년 이상 광범위한 표준 및 고도로 맞춤화된 광학 필터를 제작하는데 전문성을 쌓아온 기업이다. 이 기사에서는 Chroma Technology 필터의 종류와 기술적 발전 및 기능에 대해 자세히 살펴본다.
멀티밴드 필터(Multiband Filter)
Chroma Technology의 멀티밴드 필터는 다른 파장을 차단하는 동시에 여러 파장을 전송하도록 설계됐다. 이러한 필터는 형광 현미경, 머신 비전, 반도체 검사와 같이 고속 수집이 필요한 애플리케이션에 필수적이다.
• 파장: 멀티밴드 필터는 UV에서 SWIR까지 다양한 대역을 모두 동일한 필터에 포함할 수 있는 여러 개의 개별 대역을 가질 수있다. 가능성은 거의 무한하다.
• 대역폭: Chroma Technology는 정기적으로 4개와 5개의 대역을 가진 필터를 만들었으며, 7개의 개별 대역을 가진 멀티밴드를 만드는 능력도 입증했다.
• OD(광학 밀도) 성능: 통과 대역 간에 OD6을 달성할 수 있어 최소한의 크로스토크와 높은 정밀도를 보장한다.

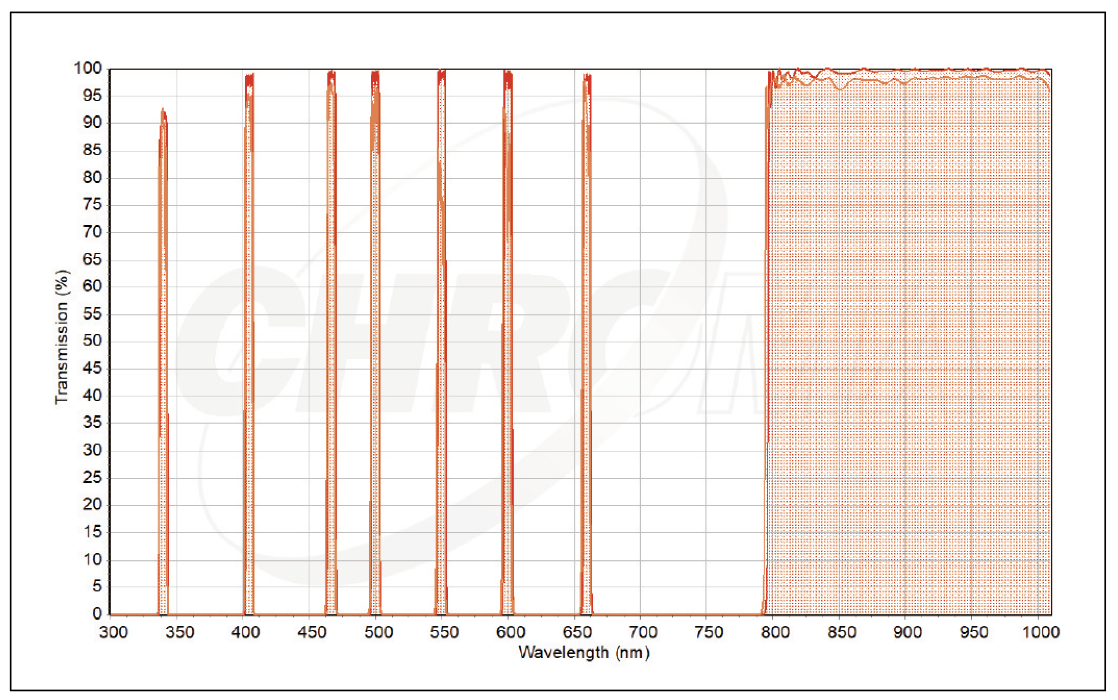

• 사용사례: 한 생명 과학 애플리케이션에서는 UV에서 VIS까지 7개의 좁은 대역을 가진 멀티밴드 필터와 NIR 광을 위한 롱패스가 필요했다. 순차적 레이저 여기를 위해 속도가 가장 중요했다. 기존 필터 휠은 필요한 밀리초 스위칭 시간에 비해 너무 느렸다. Chroma의 멀티밴드 필터는 정적 솔루션을 제공하여 움직이는 부품없이도 빠르게 순차적 수집이 가능했다.
튜너블 필터(Tunable Filter)
Chroma의 Tunable 필터를 사용하면 입사각을 변경하여 투과 대역을 동적으로 조정할 수 있다. 이러한 필터는 유연성과 정밀성이 필요한 분광학 및 다중 스펙트럼 이미징에 유용하다.

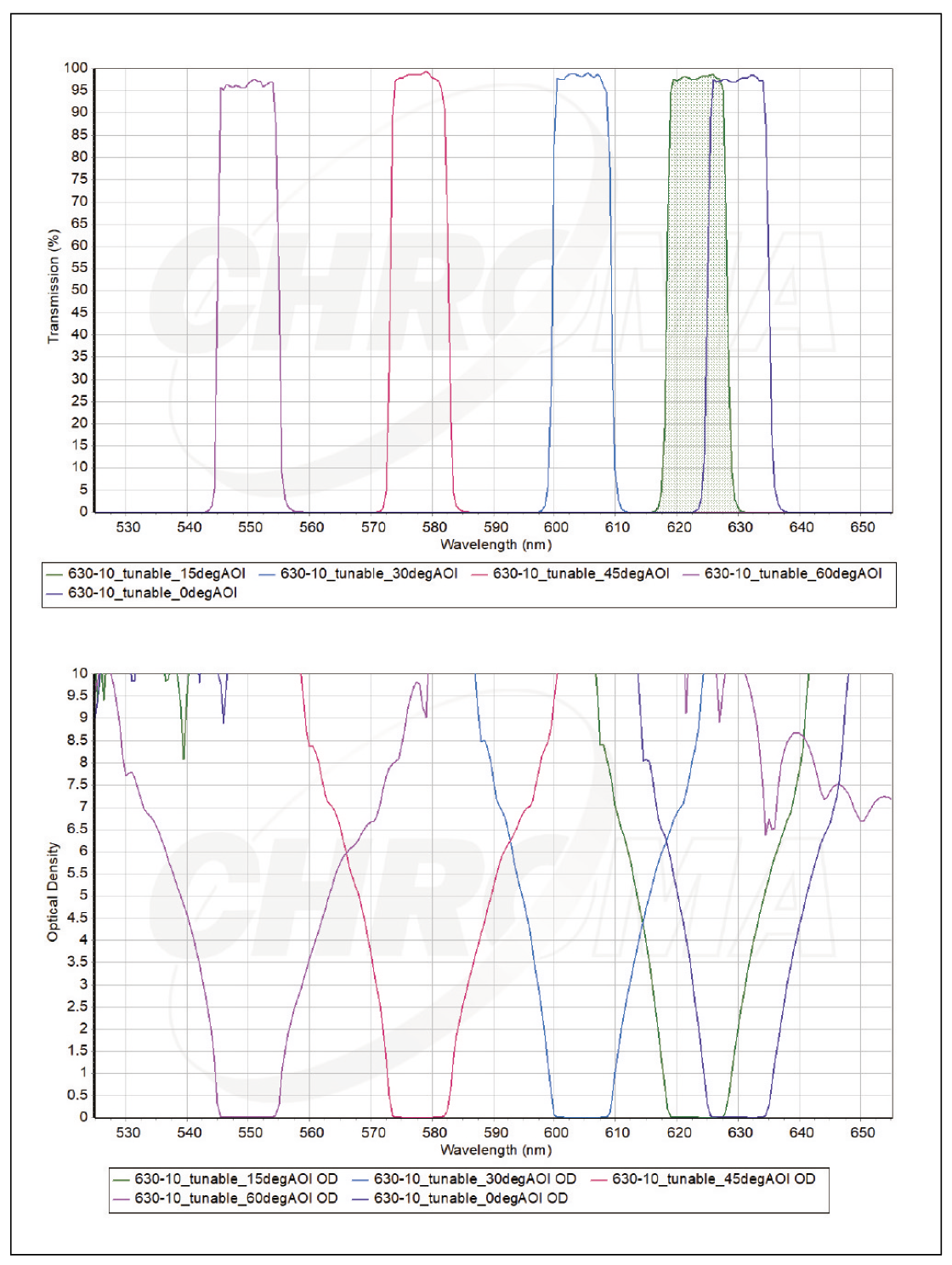

• 입사각 조정: Chroma의 조정 가능한 필터는 통과 대역을 이동 시키는 입사각을 조정하여 작동한다. 예를 들어, 10nm 폭의 조정 가능한 대역 통과 필터는 630nm에서 0도 AOI 중심 파장을 가질 수 있고, 60도 AOI에서 550nm의 중심 파장으로 이동할수 있으며, 10nm 대역폭을 유지하면서 높은 투과율과 뛰어난 근거리/대역 외 차단을 제공한다.
• 파장: 한 세트의 필터로 UV에서 SWIR 파장까지 커버할 수 있다.
• 정밀도: 정확한 파장 튜닝을 위해 정밀한 각도 제어가 필요하다.
• 사용사례: 한 고객이 광대역 광원을 개발하고 Chroma의 조정 가능한 필터를 사용하여 다양한 애플리케이션에 사용자 정의 가능한 파장을 제공했다. 이 설정으로 고객은 더 적은 필터로 광범위한 스펙트럼 범위를 커버할 수 있었고, 비용과 복잡성을 크게 줄일 수 있었다.
삼자극 필터(Tristimulus Filter)

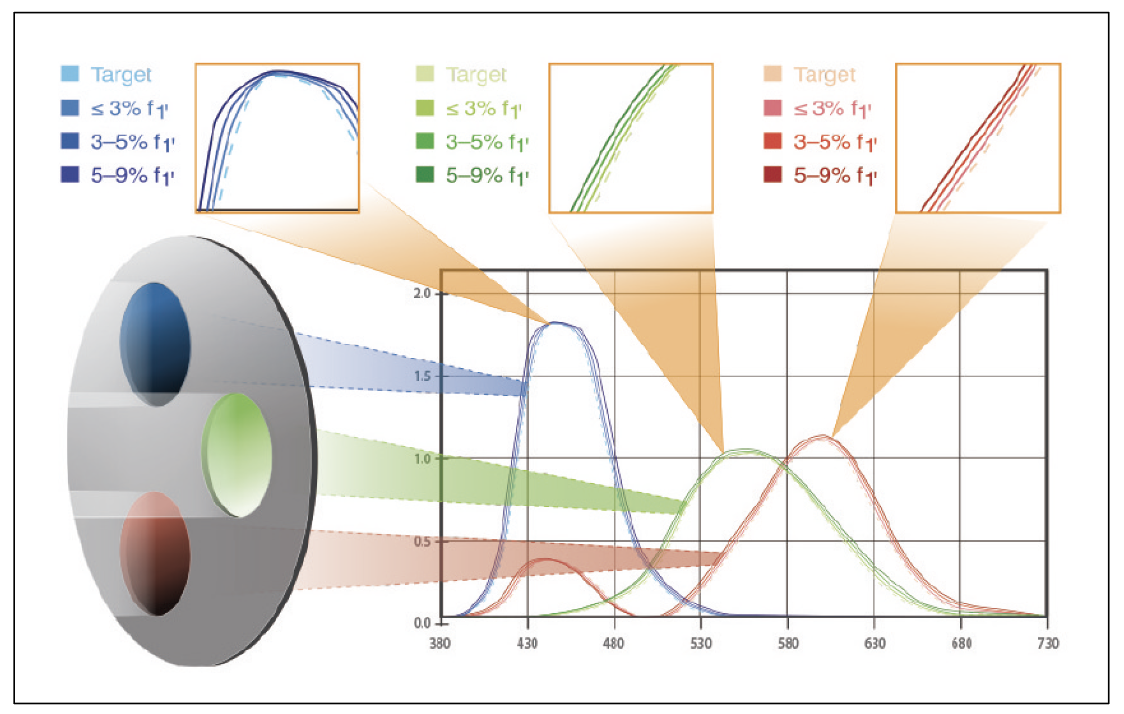

Chroma의 삼자극 필터는 디스플레이 기술에서 정확한 색상 측정에 필수적이다. 이 필터는 소비자 전자 제품의 색상 정확도를 교정하고 검증하는데 중요한 CIE 색상 일치 기능과 일치하도록 설계됐다.
• 낮은 F1 프라임 점수: CIE 표준에서 1% 미만의 편차를 달성하여 높은 정확도를 보장한다.
• 시야각: 다양한 시스템의 특정 원뿔 각도에 맞게 사용자 지정 가능하다.
• 사용사례: 디스플레이 제조 산업에서 이러한 필터는 화면의 색상 재현이 가장 높은 표준을 충족하도록 보장하는데 도움이 된다. CIE 함수와 정확하게 일치하면 노이즈가 줄어들고 색상 측정의 신뢰성이 향상되어 장치 전체에서 일관된 품질에 기여한다.
중파장 적외선 필터(Mid-wave Infrared Filter)
Chroma가 SWIR과 MWIR(중파장 적외선) 범위에 진입하면서 원격 감지 및 가스 분석을 포함한 새로운 영역으로 회사의 역량을 확장했다. 이러한 필터는 많은 경쟁사에 비해 우수한 투과율, 더가파른 경사, 더 깊은 차단을 제공한다.
• 파장: 3~6마이크론이다.
• 재료: MWIR에서 더 나은 성능을 위해 실리콘 또는 사파이어 기판을 사용했다.
• 투과율: 보다 정확한 가스 감지 및 원격 감지 응용 프로그램을 가능하게 한다.

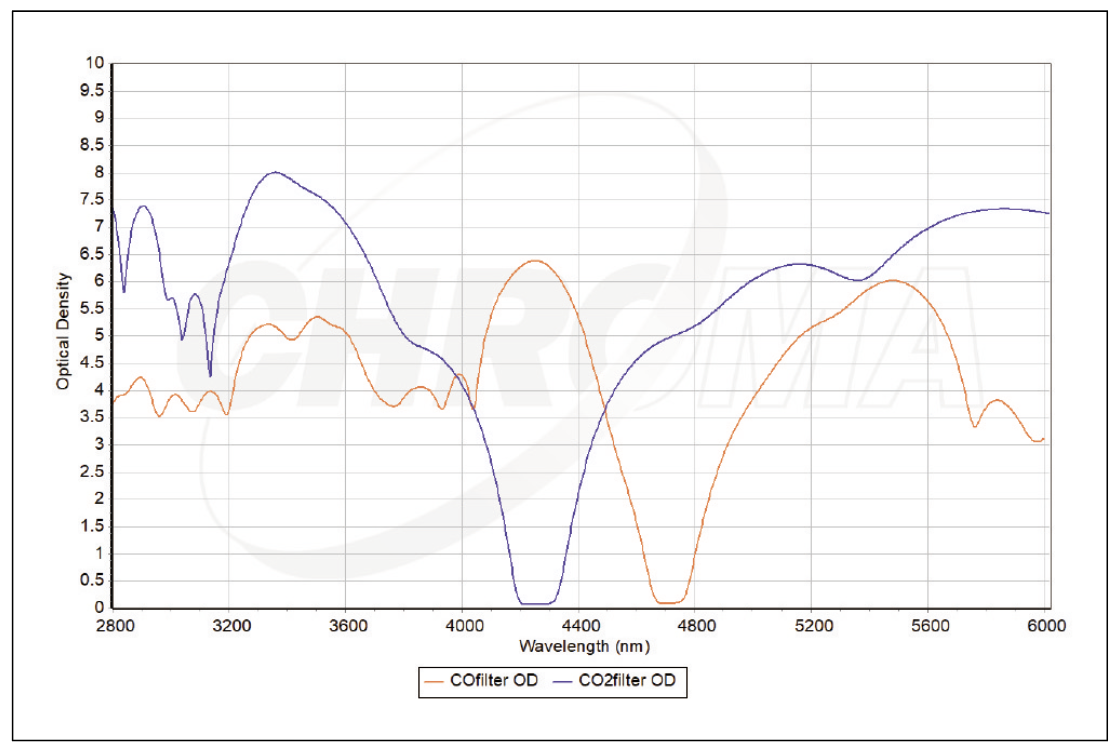

• 사용사례: 환경 모니터링의 경우 Chroma의 MWIR 필터는 CO 와 CO2와 같은 유사한 가스를 더 잘 구별한다. 이러한 정밀도는 위성에서 지구를 관측하는 것과 같은 응용 프로그램에 필수적이며, 정확한 가스 구별은 기후 연구와 오염 추적에 영향을 미칠수 있다.
자료제공: Chroma Technology(www.chroma.com)
