외부의 센서 신호에 의한 트리거 입력 및 스트로브 출력 구성

트리거 신호와 스트로브 신호란 회로에서 어떤 처리 결과나 상태를 확인하거나 다른 장치에 알리기 위해 사용되는 것으로, 순간적인 신호를 통해 회로나 장비를 동작시키는 것을 의미한다. 카메라의 트리거 신호는 외부 장치로부터 신호가 발생하면 카메라를 동작시켜 그 순간의 영상을 획득하고, 스트로브 신호는 카메라에서 신호를 발생시키는 순간에 외부 장치를 동작할 수 있게 한다.

트리거 신호나 스트로브 신호를 이용하면 사용자가 원하는 타이밍에 신호를 발생시키도록 명령할 수 있어 획득하고자 하는 정확한 영상을 얻게 된다.

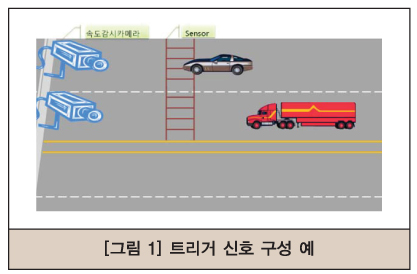

속도 감시 카메라

자동차가 도로에 설치된 센서를 지날 때 자동차의 속도를 측정하게 된다. 제한속도를 넘기면 센서에서 트리거 신호가 발생된다. 이때 센서와 카메라가 연결되어 센서에서 신호를 카메라에 전송하면 트리거 신호에 의해 그 순간의 영상을 획득한다.

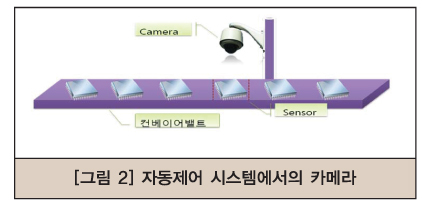

자동제어 시스템의 카메라

제품이 카메라와 연결된 센서 위에 놓여지게 되면 센서에서 신호를 발생시킨다. 트리거 신호를 받은 카메라는 센서에 제품이 놓여지는 순간의 영상을 획득한다. 이렇게 획득한 영상으로 제품이 완제품인지 불량제품인지를 판별한다.

고속 물체 촬영에서의 카메라

고속으로 움직이는 물체를 촬영할 때 선명한 영상을 얻기 위해 조명을 사용한다. 예를 들어 골프 스윙 동작을 촬영해야 할 경우 셔터스피드를 낮추어 촬영하게 되는데 셔터스피드를 낮출 경우 노출 시간이 짧아져 화면이 어둡게 보이게 된다. 이를 해결하기 위해 카메라에서 영상을 촬영할 때 조명에 스트로브 신호를 주어 화면을 밝게 하여 빠른 동작의 영상을 획득할 수 있다. 또한 스트로브 신호를 사용함으로써 조명의 수명을 연장시키고 외부조명의 영향을 최소화시키기도 한다.

자료제공 |싸이로드 www.cylod.com
