최상의 레이저 모듈 설계를 위한 7가지 체크리스트

OEM 응용 프로그램에 이상적인 레이저 모듈을 선택하거나 지정 하는 작업은 어렵게 느껴질 수 있다. 최적의 성능을 달성하려면 파장, 출력 전력 제어, 레이저 안전성, 기대 수명, 작동 환경, 전원 공급 장치 및 크기 제한을 비롯한 많은 설계 측면을 고려해야 한다.

이러한 요소 중 일부는 독립적이지만 다른 요소들은 서로 연관되어 고려되어야 하며 성능 우선순위와 비용 제약에 따라 트레 이드 오프(trade-off)가 필요할 수 있다. 이 기사에서는 최상의 OEM 레이저 모듈 솔루션을 제공하기 위한 7가지 요소 설계 접근 방식을 설명한다.

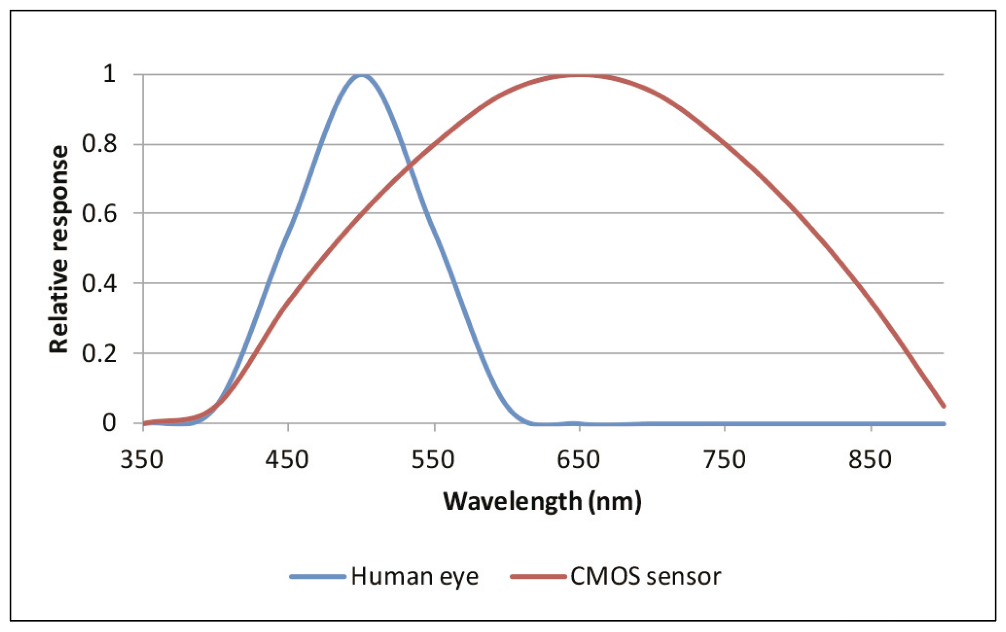

▲ 일광 조건에서 사람의 눈의 스펙트럼 반응과 일반적인 흑백 CMOS 카메라 센서

1. 파장 선택

레이저 모듈 설계의 핵심은 적절한 레이저 다이오드를 선택하는 것이며, 가장 중요한 고려 사항 중 하나는 레이저 다이오드 파장이다. 인간의 눈은 다른 색상보다 녹색 빛에 민감하기 때문에, 인간의 눈으로 볼 때 최대의 시각적 밝기를 위해 녹색 레이저가 선호된다. 예를 들어 520nm에서의 레이저이다. 의료 또는 치과 장비에서 환자 위치 지정, 보안 및 방어를 위한 표적 지정 및 산업 정렬 작업에 사용된다.

위의 그림에서 볼 수 있듯이 대부분의 머신 비전 카메라는 약 650nm의 적색광에 더 민감하다. 이러한 애플리케이션에는 적색 파장이 가장 적합할 수 있다. 적외선의 레이저는 보이지 않는 것이 장점인 경우에 사용된다. 또한 머신 비전 애플리케이션에 사용되는 최신 모델의 카메라는 근적외선(NIR)에 점점 더 민감해지고 있다.

다른 센서는 파장별로 구체적이거나, 주간 또는 인공 광의 영향을 줄이기 위해 광학 필터와 함께 사용될 수 있다. 이는 인간의 눈으로 관측하거나 카메라가 사용되는 경우에도 해당된다. 다른 파장은 생체 분석, 형광 또는 소팅과 같은 응용 분야에서 성능 이점을 제공한다. 여기에는 테스트되거나 분석되는 물질이 매우 특정 색상의 빛에만 반응하는 경우가 포함된다. 이러한 특정 색상에는 450nm 또는 488nm과 같은 것이 있다. 또한 RGB(빨강/녹색/파 랑) 프로젝터와 같은 응용 분야에서 색상 혼합을 위한 파장 범위가 필수적이다.

대량으로 사용되는 레이저 다이오드는 보통 소비자용 또는 통신 응용 분야에서 사용되며, 일반적으로 비용이 낮은 장치이다. 여기에는 Blu-ray용 405nm 파란색-보라색 레이저, 광학 디스크 드라이브용 빨간색 레이저, 그리고 레이저 프린터 또는 통신을 위한 근적외선 레이저가 포함된다. 보다 전문적인 애플리케이션을 위해 레이저를 지정할 때는 이러한 대량 애플리케이션에서 일반적으로 사용되는 파장을 선택하면 비용 측면에서 상당한 이점이 있을 수있다.

모든 애플리케이션에서 적절한 파장의 범위를 이해하고 적절한 분석 없이 파장 선택을 제한하지 않는 것이 중요하다.의 그림에서 볼 수 있듯이 대부분의 머신 비전 카메라는 약 650nm의 적색광에 더 민감하다. 이러한 애플리케이션에는 적색 파장이 가장 적합할 수 있다. 적외선의 레이저는 보이지 않는 것이 장점인 경우에 사용된다. 또한 머신 비전 애플리케이션에 사용되는 최신 모델의 카메라는 근적외선(NIR)에 점점 더 민감해지고 있다.

다른 센서는 파장별로 구체적이거나, 주간 또는 인공 광의 영향을 줄이기 위해 광학 필터와 함께 사용될 수 있다. 이는 인간의 눈으로 관측하거나 카메라가 사용되는 경우에도 해당된다. 다른 파장은 생체 분석, 형광 또는 소팅과 같은 응용 분야에서 성능 이점을 제공한다. 여기에는 테스트되거나 분석되는 물질이 매우 특정 색상의 빛에만 반응하는 경우가 포함된다. 이러한 특정 색상에는 450nm 또는 488nm과 같은 것이 있다. 또한 RGB(빨강/녹색/파 랑) 프로젝터와 같은 응용 분야에서 색상 혼합을 위한 파장 범위가 필수적이다.

대량으로 사용되는 레이저 다이오드는 보통 소비자용 또는 통신 응용 분야에서 사용되며, 일반적으로 비용이 낮은 장치이다. 여기에는 Blu-ray용 405nm 파란색-보라색 레이저, 광학 디스크 드라이브용 빨간색 레이저, 그리고 레이저 프린터 또는 통신을 위한 근적외선 레이저가 포함된다.

보다 전문적인 애플리케이션을 위해 레이저를 지정할 때는 이러한 대량 애플리케이션에서 일반적으로 사용되는 파장을 선택하면 비용 측면에서 상당한 이점이 있을 수있다. 모든 애플리케이션에서 적절한 파장의 범위를 이해하고 적절한 분석 없이 파장 선택을 제한하지 않는 것이 중요하다.

2. 출력 전력 고려 사항


일반적으로 mW(밀리 와트) 또는 W(와트)로 표시되는 광 출력 전력은 밝기의 절대적인 척도이며 레이저 모듈 설계에서 가장 중요한 요소 중 하나이다. 이 매개변수는 애플리케이션의 성능과 주어진 작동 조건에서 예상되는 레이저 수명과 밀접한 관련이 있다.

두 가지 모두 더 높은 출력 전력에 정격된 레이저 모듈을 선택하면 개선될 수 있으므로 특정 애플리케이션에 불필요하게 높은 광학 출력을 가진 모듈을 선택하고 싶을 수 있다. 광학 출력이 높을 수록 안전과 비용 측면에서 중요한 고려 사항이 있다.

안전상의 이유로 레이저 모듈 설계의 최대 출력은 특정 용도에 따라 제한되어야 할 수 있다. 일부 레이저는 절단 및 용접 애플리 케이션에 사용하도록 설계되어 고출력을 내기 때문에 본질적으로 안전할 수 없으며 안전을 위해 사용자와 물리적으로 격리해야 한다. 다른 극단에는 망막 이미징이나 안과 수술용 파일럿 레이저와 같이 눈에 안전하며 총 출력이 0.4mW 미만인 레이저 모듈을 필요로 하는 의료용 레이저가 있다.

레이저 다이오드 및 이를 통합한 레이저 모듈 설계는 특정 출력및 온도에서 수천 시간 연속 사용 등급을 받을 수 있다. 이상적인열 분산을 통해 레이저는 작동 환경과 동일한 온도에서 안정화된다. 하지만 열 분산이 이상적인 경우는 드물다.

레이저 모듈 설계의 다른 요소와 레이저 모듈이 장착된 장비를 통해 레이저 다이오드 반도체 칩과 적절한 방열판 사이의 효과적인 열 전도에 의존한다. 레이저 모듈을 정격보다 높은 온도 조건에서 작동하거나 방열 판이 부적절한 상태에서 작동하면 수명이 크게 단축되고 성능이 저하될 수 있다.

레이저 모듈의 현장 교체가 비용이 많이 들거나 불편하거나 불가능하거나 고장을 용납할 수 없는 경우(예: 안전이 중요한 애플 리케이션)에는 내구성이 중요하다. 이러한 경우 레이저 모듈의 정격 출력을 과도하게 지정하여 더 긴 수명을 보장하는 것이 좋다.

매우 짧은 수명만 필요한 애플리케이션(예: 일회용 디바이스) 의 경우 다이오드의 수명이 몇 시간 또는 며칠로 예상되는 낮은 출력 전력 등급의 레이저 모듈을 사용하여 비용을 절감할 수 있다. 레이저 모듈 수명은 드물게 단기간 사용하거나 연중무휴 24 시간 연속적으로 사용하지 않고 펄스 방식으로 사용하는 경우 연장된다.

레이저를 펄싱하면 사용량에 반비례하여 수명이 연장되며 스위칭에 따른 불이익은 거의 없다. 즉, 동일한 출력과 동일한 환경에서 50% 듀티로 펄스된 레이저는 연속으로 구동된 레이저 보다 거의 두 배 더 오래 지속된다.

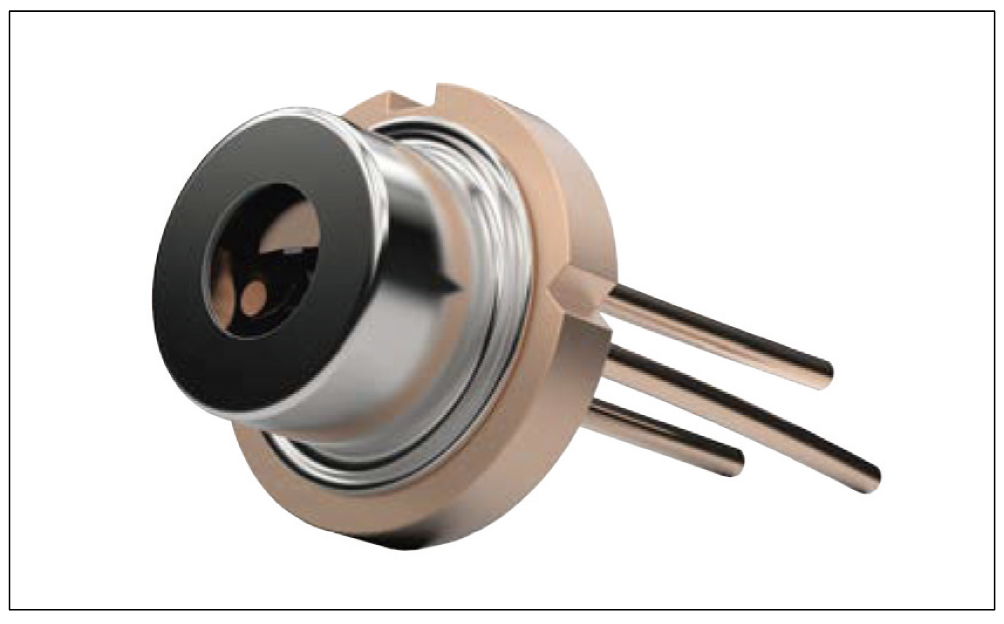

▲ 컴팩트 레이저 다이오드 모듈

작동 환경에서 레이저 모듈을 위한 공간이 제한적인 경우, 반도체 레이저 다이오드를 매우 작은 패키지에 통합한 레이저 모듈이 유일한 옵션일 수 있다. 1W 미만의 출력을 가진 레이저 다이오드는 일반적으로 지름이 9mm, 5.6mm, 3.8mm 또는 3.3mm인 TO 캔에 포장된다. 캔이 클수록 반도체 칩에서 더 효율적으로 열을 전달할 수 있다. 따라서 출력 안정성과 긴 서비스 수명을 보장하려면 허용되는 레이저 모듈 크기와 호환되는 가장 큰 레이저 다이 오드 패키지를 사용해야 한다.

3. 광학 디자인


파장, 광학 출력 전력 및 치수를 기준으로 가장 적합한 레이저 다이오드를 선택하면 하나 이상의 렌즈를 통합한 광학 구성이 작업 거리 또는 작업 거리 범위에서 필요한 크기와 모양의 빔을 전달하도록 설계된다. TO-can 레이저 다이오드는 발산하는 타원형 빔을 방출하는데, 대부분의 OEM 응용 프로그램에서는 이러한 빔을 정렬하거나 집중시키는 작업이 필요할 것이다.

반도체 다이오드 칩의 전파 축(빔이 이동하는 축)에 수직인 두 방향의 발산 각도 차이와 난시(두 차원에서 빔의 겉보기 점원 원점의 차이)로 인해 빔 모양이 타원형일 뿐만 아니라 레이저 다이오드와의 거리가 증가함에 따라 변화한다.

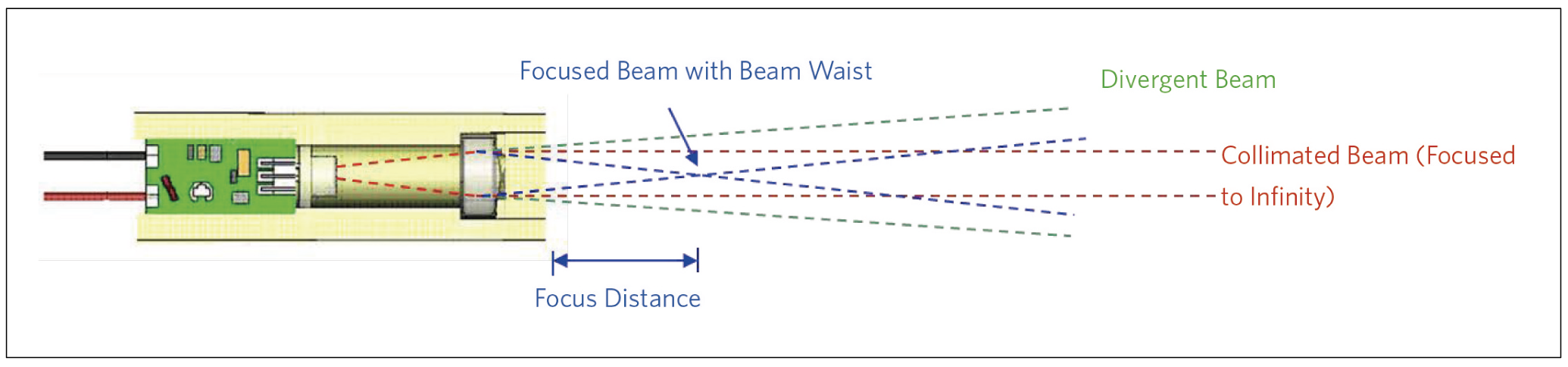

일부 애플리케이션에서는 콜리메이트된(collimated) 빔이 필요하다. 완벽하게 조준된 빔은 레이저 모듈에서 방출되는 지점으로부터의 거리에 관계없이 동일한 크기이다. 실제로 빔은 레이저 모듈로부터의 거리에 따라 어느 정도 크기가 증가하며, 이 증가율은 빔이 얼마나 잘 조준되었는지를 나타내는 척도이다.

다른 애플리케이션의 요구 사항을 충족하기 위해 빔은 특정 작업 거리에서 가능한 가장 작은 크기로 초점이 맞춰질 수 있다. 이 ‘빔 웨이스트(beam waist)’에서 작은 빔 직경을 제공하도록 옵틱을 선택할 수 있다. 빔은 레이저 모듈과 빔 웨이스트 사이에서 수렴하고 그 후 다시 발산하며, 빔이 빔 웨이스트의 양쪽에서 동일한 크기를 유지하는 정도를 초점 심도라고 한다. 초점 깊이가 클수록 더 넓은 범위의 작동 거리를 제공한다.

간단하고 저렴한 광학 설계를 사용하면 빔 크기와 초점 심도 사이에 트레이드오프가 발생한다. 빔 웨이스트의 직경이 작은 빔은 초점 깊이가 짧아지고 그 반대의 경우도 마찬가지이다. 두 개 이상의 렌즈를 사용하는 더 복잡한 광학 설계를 사용하면 빔 크기와 콜리메이션 정도를 더 정밀하게 제어할 수 있다.

필요한 경우 보정 광학 장치를 사용하여 빔을 더 원형으로 만들 수 있지만 추가 광학 장치로 인해 비용 불이익과 광학 출력 전력 손실이 발생할수 있다. 많은 애플리케이션의 경우 원형이 아닌 타원형 빔이 만족스럽고 경제적이다.

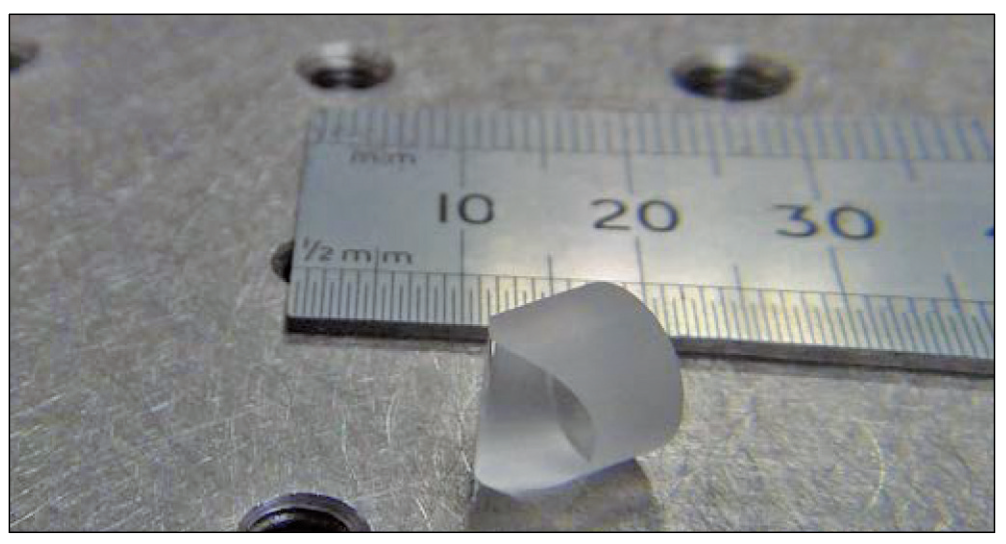

타원형 빔 레이저를 라인 제너레이터로 변환하는 데는 여러 가지 방법을 사용할 수 있다. 가장 적합한 방법은 애플리케이션에 필요한 라인의 품질에 따라 달라진다. 원통형 선 생성 렌즈는 가우스 강도 분포로 중앙이 더 밝고 두껍고 끝으로 갈수록 가늘어지는 선을 생성한다. 이 선은 많은 시각적 정렬 애플리케이션에 완벽하게 적합할 수 있다.

선의 두께와 강도 면에서 길이를 따라 훨씬 더 균일한 선이 필요한 경우, 보다 정교한 광학 설계가 필요할 것이다. 정밀한 3D 측정 응용 프로그램은 일반적으로 이러한 요구 사항을 가지고 있다. 더 복잡한 빔 형태는 회절 광학 요소를 사용하여 달성할 수 있다. 프로젝트된 패턴에는 여러 개의 선, 격자, 점 배열 및 특정 응용 분야용 다양한 사용자 정의 디자인이 포함된다.

4. 열 관리


작동 환경은 레이저 모듈과 레이저 다이오드 내부의 온도에 영향을 미친다. 이러한 요인에 따라 레이저 출력의 안정성과 수명이 결정되므로 열 관리는 필수적으로 고려해야 할 사항이다. 최소한 레이저 모듈과 레이저 모듈이 사용되는 시스템의 설계는 레이저 다이오드 반도체 칩의 열을 적절히 방출할 수 있어야 한다. 여기에는 일반적으로 레이저 다이오드 캔과 외부 환경 사이의 금속 대금속 접촉이 포함된다.

작동 조건(특히 온도)의 변화는 출력 전력, 파장 또는 빔 모양에 변화를 일으킬 수 있다. 출력 전력이나 파장의 열 유도 변화는 레이저 다이오드의 특성이며, 빔 모양의 변화는 광학 및 기계 구성 요소의 팽창 또는 수축과 관련될 수 있다. 고성능 안정성이 필요한 응용 분야(분석 및 측정 응용 분야)와 운영 환경을 제어할 수 없는 경우, 레이저 모듈에 광학 출력을 안정화하기 위한 설계 기능을 포함해야 할 수 있다.

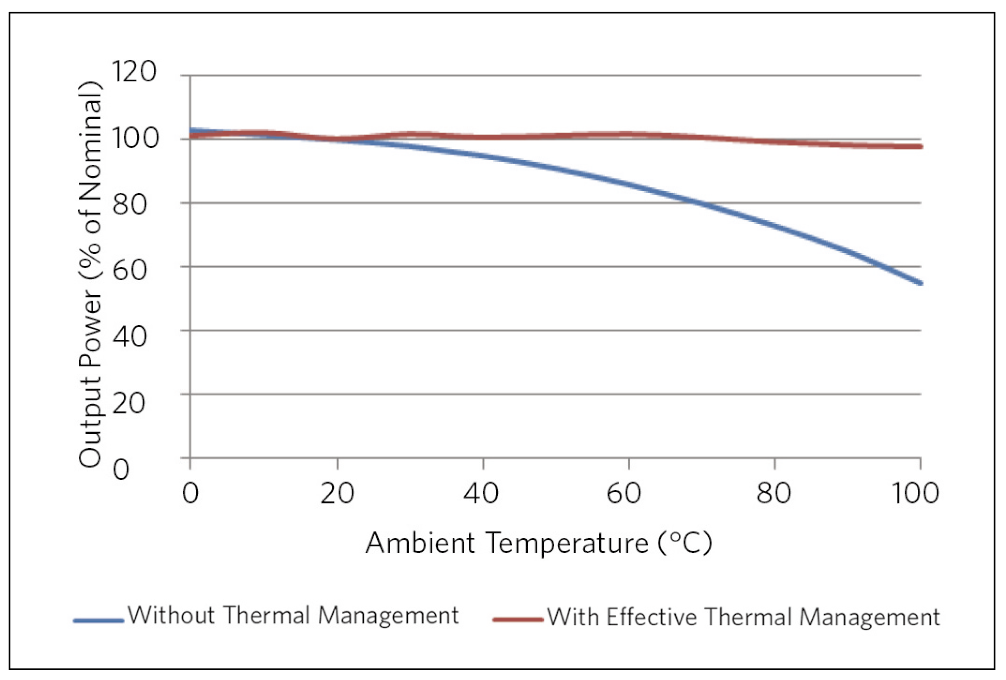

가장 중요한 응용 분야에서 최적의열 안정성을 위해, 레이저 다이오드 온도는 레이저 모듈 디자인에 통합된 열전소 냉각(TEC)을 사용하여 제어된다. 효과적인 열 관리의 영향은 위의 차트에 설명되어 있다.

5. 기계적 측면


기계 설계와 관련해서는 거의 모든 폼팩터를 구현할 수 있다. 레이저 모듈은 반도체 레이저 다이오드, 하나 이상의 광학 부품, 레이저 다이오드 출력을 제어하고 정전기 방전으로부터 다이오드를 보호하기 위한 전자 장치 등 여러 부품으로 구성된 조립체이다.

이러한 구성 요소는 정상적인 작동, 보관 및 운송 조건에서 광학 요소를 정렬하고 서로에 대해 정확한 위치를 유지해야 하는 기계식 패키지 안에 포함되어 보호 기능을 제공한다. 예를 들어 물과 먼지 유입을 방지하고 레이저 다이오드에서 열을 방출하며 전체 어셈블리를 기계적 손상으로부터 보호한다. 황동은 저렴한 비용이 중요하고 전기 절연이 필요하지 않은 많은 애플리케이션에 적합한 소재이다.

사용되는 레이저 다이오드에 따라 패키지에 전기적 구성 요소와 레이저 모듈이 장착된 클램프 또는 브래킷 사이의 절연을 제공 한다. 아노다이징 처리된 알루미늄은 전기 절연은 물론 다양한 색상으로 미적으로도 매력적인 마감을 제공한다. 원통형 레이저 모듈 설계로 회전을 통한 간단한 클램핑이 가능하며, 클램프에서 레이저 모듈을 앞뒤로 움직여 어느 정도 작업 거리를 조정할 수 있다.

특정 OEM 애플리케이션에 맞게 다양한 대체 형상 및 장착 방법을 제공할 수 있다. 기계 부품의 설계뿐만 아니라 제조 품질은 특히 광학 부품의 정밀한 정렬을 제어하는 데 있어 레이저 모듈의 성능에 매우 중요하다. 대부분의 사용자는 레이저 모듈 내 광학 부품의 위치를 조정하고 콜리메이션 또는 초점을 공장 출하 시설정하는 것을 선호한다. 이렇게 하면 사용 중 충격이나 진동으로 인한 정렬 불량 위험 없이 안정적인 광학 성능을 보장할 수 있다.

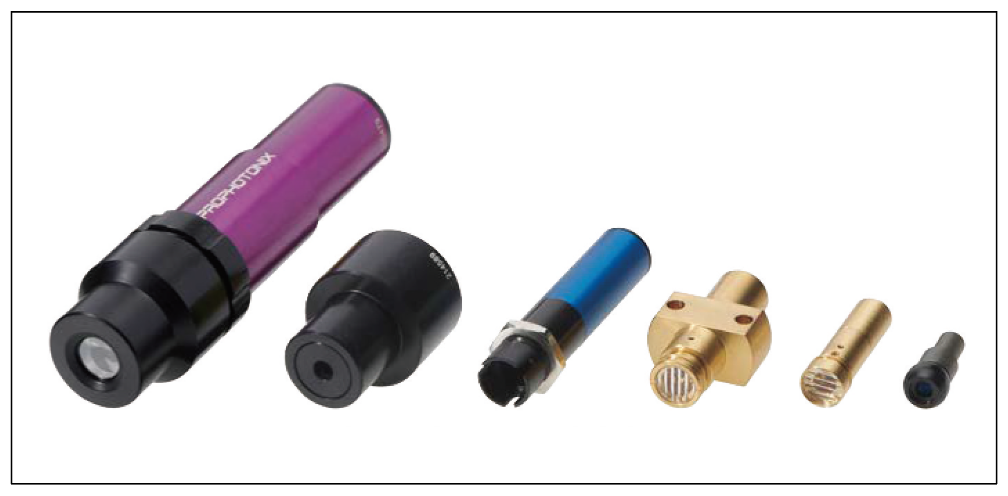

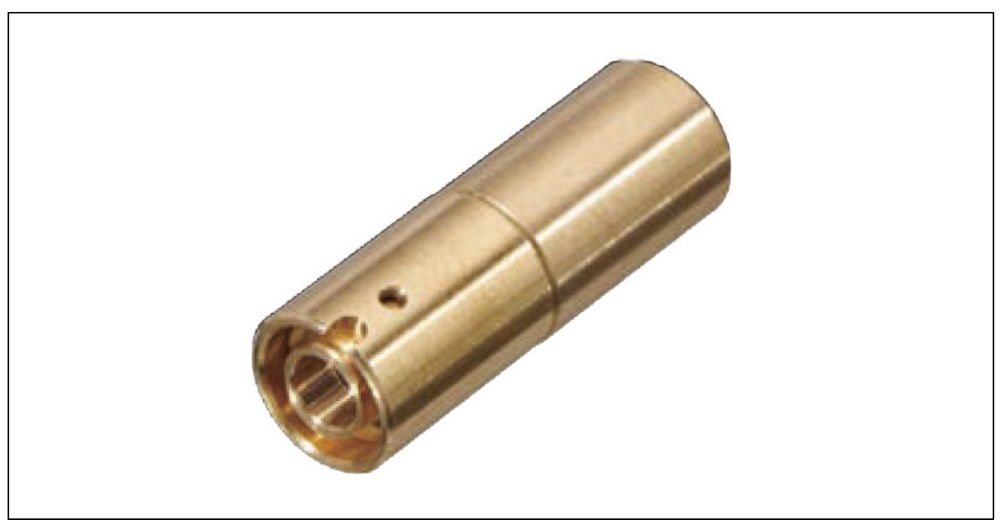

▲ 개별 OEM 애플리케이션에 맞게 기계 패키지를 맞춤화할 수 있다.

OEM 또는 최종 사용자가 더 많은 초점 조정이 필요한 경우 패키지 디자인에 이 기능을 제공할 수 있지만, 디자인이 복잡할수록 비용이 더 많이 들 수 있으며 초점 조정이 가능한 레이저 모듈은 공장 출하 시 설정된 모듈보다 더 클 가능성이 높다.

OEM 자체 제품 설계의 치수 제약으로 인해 레이저 모듈은 가능한 한 작아야 하는 경우가 많다. 현재 5.6mm TO-can을 표준으로 하는 소형 레이저 다이오드 패키지의 도입은 3.8mm 또는 3.3mm 직경의 캔 크기로 높은 수준의 기능을 갖춘 초소형 레이저 모듈을 설계할 수 있다.

공간 제약으로 인해 모든 구성 요소를 단일 패키지에 통합한 레이저 모듈을 사용할 수 없는 경우, 레이저 다이오드와 광학 장치가 포함된 초소형 패키지 하나를 사용하고 드라이버 회로가 포함된 두 번째 패키지는 더 많은 공간을 확보할 수 있는 먼 곳에 배치할 수 있다. 이 두 요소는 전기 케이블로 연결된다.

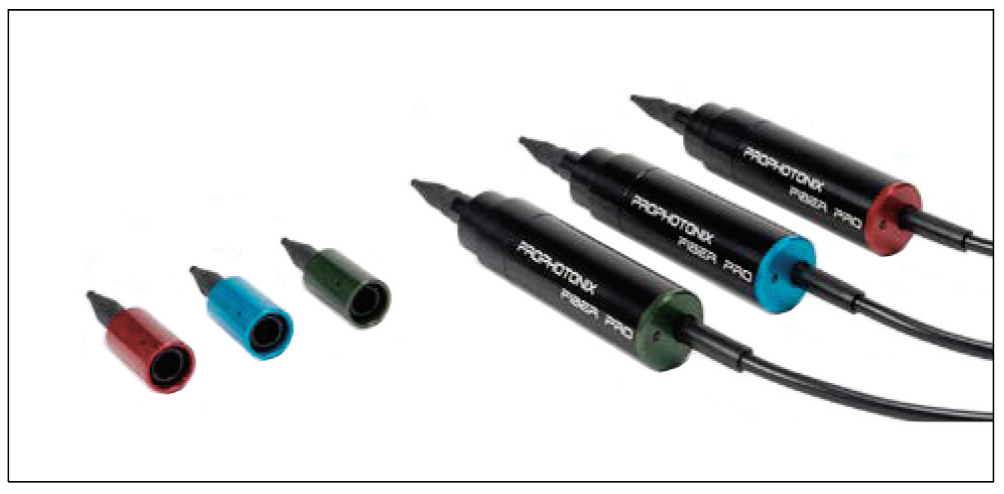

▲ 광섬유 프로 레이저

또는 초소형 광학 장치에서 멀리 떨어진 대형 패키지에 레이저 다이오드와 제어 회로가 있는 광섬유 결합 레이저 설계를 사용할 수도 있다. 다양한 광섬유 및 광섬유 커넥터 유형을 사용할 수 있다. 레이저를 사용하면 광학 효율이 떨어지지만 다이오드는 광섬 유를 통해 포커싱 또는 콜리메이팅 광학을 사용하면 광섬유에서 방출되는 빔이 타원형이 아닌 원형이므로 일부 애플리케이션에 유리할 수 있다. 레이저 모듈 본체 또는 케이블에 고정된 맞춤형 라벨 디자인 또는 레이저 각인 마킹을 통해 부품을 빠르게 식별하고 추적할 수 있다.

6. 드라이브 전자 장치


대부분의 레이저 모듈 설계에는 다양한 작동 조건과 부품의 수명 동안 출력 전력을 제어하고 안정화하기 위한 구동 회로가 포함되어 있다. 내장된 포토다이오드와 결합된 자동 전원 제어(APC)는 지정된 범위 내의 전압으로 DC 전원 공급 장치에 연결된 동안 레이저 모듈의 출력을 일정하게 유지한다. 이러한 내장 광 다이오드 기능이 없는 레이저 다이오드를 레이저 모듈 설계에 사용하는 경우, 레이저 다이오드 및 기타 구성 요소의 환경 변화와 노화의 영향을 제한 하는 다른 방법(예: 통합 외부 광 다이오드)이 필요한 경우가 많다.

사용자가 두 번째 입력 케이블에 적용되는 전압을 변경하여 레이저 출력 전력을 조정할 수 있는 기능이 드라이버 설계에 통합될수 있다. 기타 전자 기능 옵션으로는 TTL(트랜지스터-트랜지스터 로직) 트리거 입력을 사용하여 최대 수 MHz의 주파수에서 레이저 출력을 펄스화하는 기능이 있다.

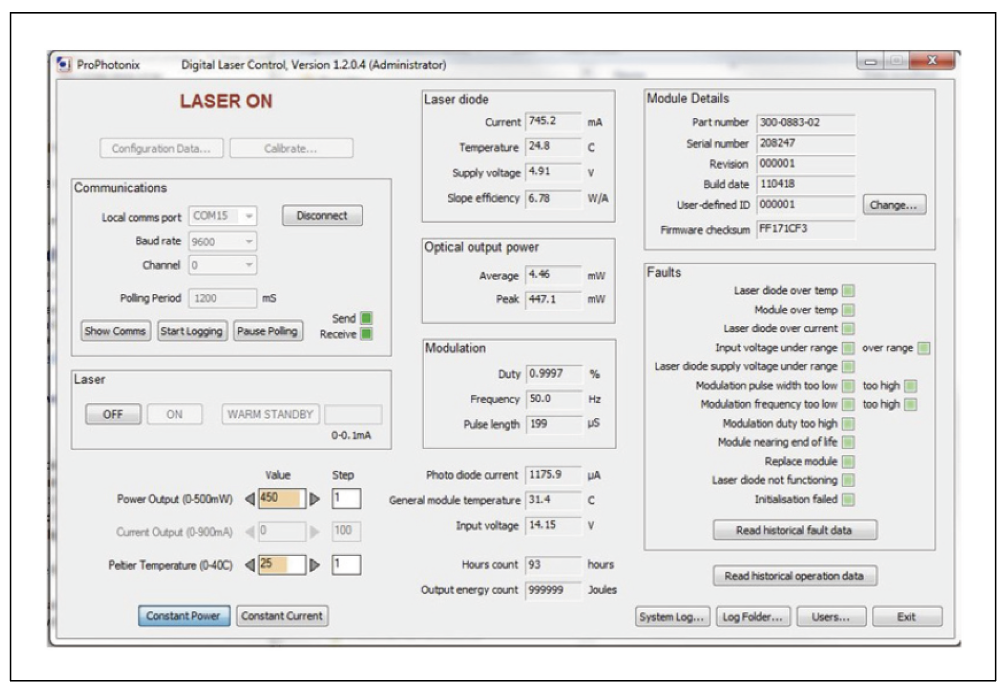

▲ 디지털 기능으로 레이저 모듈 성능의 사용자 제어 및 모니터링 가능

다양한 디지털 제어 및 모니터링 기능이 드라이브 전자 장치에 통합되어 사용자가 레이저 모듈 성능을 제어하고 모니터링할 수 있다. 예를 들어, 총 출력 전력, 펄스 주파수 및 펄스 지속 시간은 디지털 인터페이스를 통해 제어할 수 있으며, 장기 성능 모니터링 및 예방적 유지보수 일정을 위해 성능 데이터를 저장하거나 출력할 수있고, 레이저의 수명이 거의 다 되면 플래그를 표시할 수 있다.

7. 파트너 선택


OEM 레이저 모듈의 성공적인 설계와 관련 제조 및 테스트 프로 세스 개발에는 항상 OEM과 레이저 설계 및 제조 팀 간의 긴밀한 파트너십이 필요하다. 레이저 제조업체가 개발 프로세스를 신속 하게 진행할 수 있는 능력은 레이저 모듈 설계의 깊이와 폭 넓은 경험, 레이저 다이오드 및 렌즈와 같은 구성 부품의 재고 여부, 기계 부품 제조를 위한 사내 시설, 모든 엔지니어링 분야에 대한 경험을 갖춘 팀의 준비성 등 여러 요인에 따라 달라진다.

특정 애플리케이션의 요구 사항을 정밀하고 매우 경제적으로 충족하는 적합한 레이저 모듈을 서류상으로 설계한 후 바로 대량 생산에 돌입하는 경우는 매우 드물다. 일반적으로 하나 이상의 프로토타입 제작 및 검증 단계를 거치게 되며, 레이저 모듈 제조업 체는 이 과정을 빠르고 효율적으로 진행할 수 있어야 한다. 레이저 제조업체와 OEM은 개발 프로세스를 시작할 때 가능한 한 명확하게 레이저 모듈을 지정하기 위해 긴밀히 협력하고, 성능 평가를 기반으로 사양을 개선하면서 지속적으로 소통을 유지한다.

레이저 모듈 설계와 함께 제조업체는 제품 품질과 일관성을 극대화하고 폐기물을 최소화하기 위해 생산 및 테스트 프로세스를 완벽하게 수행하여 한 자릿수 수량이든 연간 수십만 대이든 가능한 가장 낮은 부품 비용을 달성해야 한다. 레이저 모듈이 정기적 으로 생산되면, OEM 및 레이저 제조업체는 계속해서 협력하여 성능을 모니터링하고 현재 제품 및 차세대 제품에 대한 개선 및비용 절감 기회를 식별할 것이다.

품질이 우수한 레이저 제조업체는 사업 전반에 걸쳐 강력한 품질 관리 시스템을 갖추고 국제 품질 표준에 대한 승인을 받는다.

레이저 모듈은 적절한 공정 중 및 출고 검사 절차를 통해 최고 품질 표준에 따라 일관되게 제조된다. 또한 제조업체는 제품 성능을 추적하고 검증할 수 있도록 배치 또는 개별 부품 기록을 제품과 함께 유지 또는 공급하는 데 동의한다.

OEM 애플리케이션을 위한 효과적이고 효율적인 레이저 모듈을 설계하려면 비용과 성능에 영향을 미치는 여러 요소를 신중하게 고려해야 한다. 이상적인 결과는 경험이 풍부한 전문 레이저 모듈 설계 팀이 OEM의 자체 엔지니어와 긴밀하게 협력해야만 제공할 수 있다. 여기서 논의한 7가지 설계 요소를 신중하게 고려하면 사양 및 설계 프로세스가 간소화되고 보다 성공적인 결론에 도달할 수 있다.

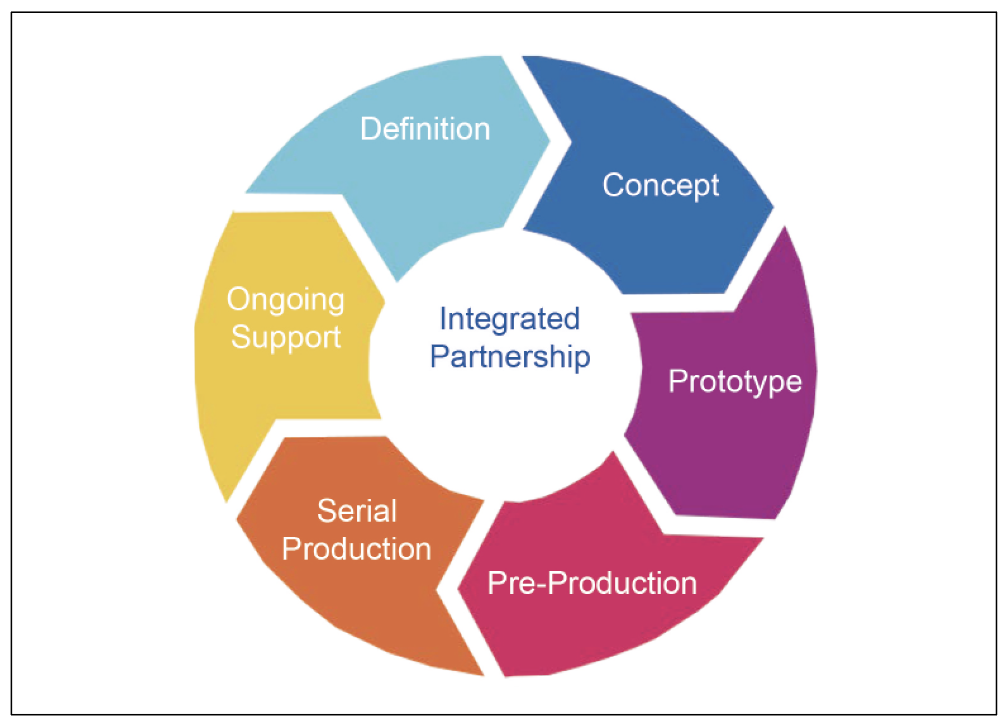

▲ 레이저 모듈 설계 주기

자료제공: Prophotonix(www.prophotonix.com)
