반도체 마이크로칩 제조를 위한 고품질 UV 카메라 활용방안
반도체 기반 전자 산업은 우리가 매일 사용하는 다양한 제품에 사용하기 위해 고품질의 안정적인 마이크로칩을 요구하며, 칩 제조 공정에서 불일치나 결함이 발생하면 심각한 결과를 초래할 수 있다. 최고의 생산 기준을 유지하기 위해 반도체 제조업체는 자외선 (UV) 카메라가 장착된 검사 시스템을 비롯한 다양한 품질 관리 도구에 의존하고 있다. UV 이미지 센서가 장착된 카메라는 표면 특징이 반사된 UV 파장을 확산시키는 방식을 활용한다.
이러한 UV 이미지는 다른 검사 방법으로는 놓칠 수 있는 미세한 표면 결함이나 불일치를 감지할 수 있는 시각적 정보를 제공한다. 이 기사에서는 반도체 업계가 제조 과정에서 다양한 검사 애플리케이 션에 UV 카메라 기술을 활용하는 방법을 설명한다. 또한 이러한 애플리케이션에 적합한 UV 카메라를 선택할 때 고려해야 할 주요 요소에 대해서도 설명한다.

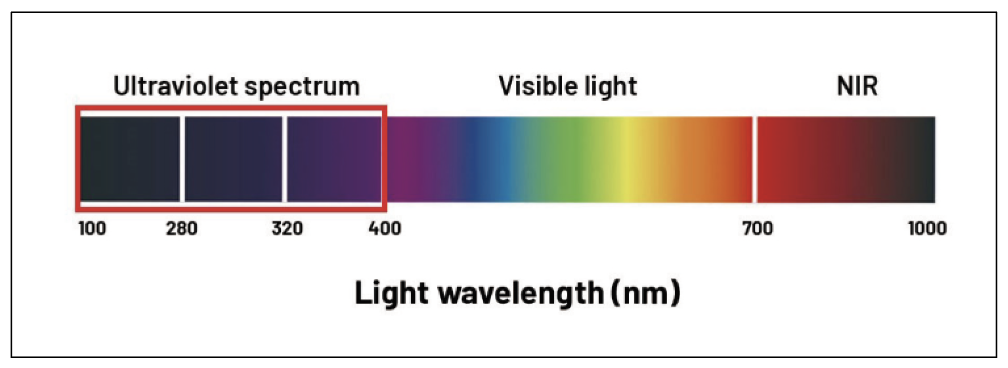

▲ 전자기 스펙트럼에서 자외선의 위치
전자기 스펙트럼에서 자외선에 대한 자세한 분석
UV 카메라는 190~400nm 파장 범위의 자외선을 이용해 이미지를 캡처하는 이미징 기술을 활용한다. 가시광선과 달리 자외선은 파장이 짧고 표면에서 난반사되어 더 긴 파장에서는 감지할 수 없는 불규칙한 부분(일반적으로 30nm 이하)을 드러낸다. 따라서 UV 이미징은 사람의 눈에는 보이지 않는 결함이나 결함과 같은 미세한 표면 특징을 감지할 수 있다.
자외선의 흡수, 투과율, 반사율은 소재에 따라 다르므로 특정 부품이나 결함을 식별하고 검사하는 데 유용하다. 또한 UV 카메라는 쿼츠(quartz) 유리와 같은 특수 소재를 사용하여 탁월한 투과율과 해상도를 달성함으로써 정밀한 디테일을 캡처하는 능력을 향상시키는 UV 파장 전용 대역 통과 필터와 광학 장치를 갖추고 있다.
UV 산업용 카메라가 적용된 반도체 제조 검사 시스템
오늘날 마이크로칩에는 수십억 개의 트랜지스터가 훨씬 더 작은 크기로 집적되어 있으며, 이를 연결하는 복잡한 회로를 193~365nm 파장 범위의 엑시머 및 다이오드 레이저로 생성된 깊은 자외선을 사용하여 에칭(etching)하는 리소그래피 기계로 가능하다. 일부 극자외선 리소그래피 장비는 파장이 13nm까지 낮은 빛을 사용하지만, 대부분의 양산용 마이크로칩 제조에는 흔하지 않다.
다음으로, 리소그래피 기술을 사용하여 마이크로칩 제조에서 결함을 식별하고 감지하여 제품 품질을 개선하고 효율성을 높이며 비용을 절감하는데 UV 카메라가 효과적인 것으로 입증된 몇가지 애플리케이션을 살펴보기로 한다.
• 베어 웨이퍼 검사: 단결정 실리콘은 반도체 제조의 출발 물질이 다. 인위적으로 벽돌 모양의 잉곳(ingot)으로 성장시킨 다음 베어 웨이퍼 또는 기판 웨이퍼로 알려진 형태로 얇게 슬라이스 한다. 이 베어 웨이퍼는 전자 장치를 구동하는 집적 회로를 구축하기 위한 기초를 제공한다. 검사 프로세스는 실리콘 웨이퍼 표면의 오염 여부를 검사한다. 결함은 크기가 수 마이크로미터에 불과할 정도로 매우 작을 수 있다.
베어 웨이퍼는 일반적으로 가시광선(VIS) 및 단파장 적외 선(SWIR) 파장을 사용하여 검사하지만, 더 짧은 UV 파장은 웨이 퍼의 표면 결함을 식별하는 데 가장 높은 정확도를 제공한다. UV 광원이 노출된 웨이퍼를 비추는 동안 UV 카메라는 VIS 및 SWIR 카메라와 함께 웨이퍼 표면의 고해상도 이미지를 캡처한다. 그런 다음 고급 이미지 처리 알고리즘을 사용하여 이 이미지를 분석하여 결함을 감지하고 분류한다.
UV 카메라로 여러 유형의 결함을 감지할 수 있다. 여기에는 먼지나 취급 부주의로 인한 스크래치와 같이 제조 과정에서 실수로 유입된 입자가 포함된다.

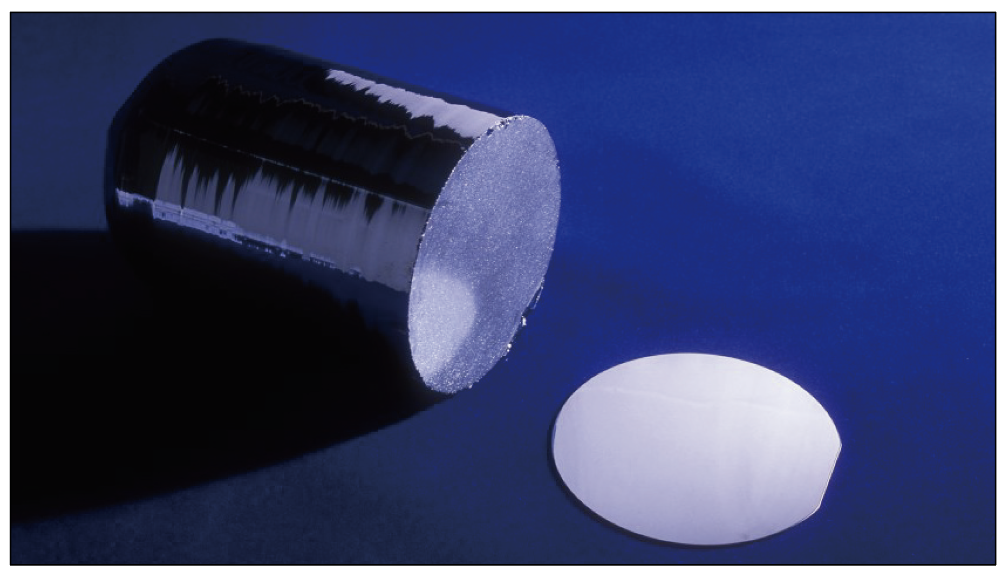

▲ 반도체 마이크로칩 제조용 실리콘 웨이퍼
• 패턴 웨이퍼 검사: 패턴 웨이퍼 검사에는 리소그래피 중에 웨이퍼 표면에 전사된 패턴의 결함이나 오류를 식별하고 분석하는 작업이 포함된다. 이러한 결함에는 표면 패턴 결함, 정렬 불량 또는 누락된 피처가 포함될 수 있다.

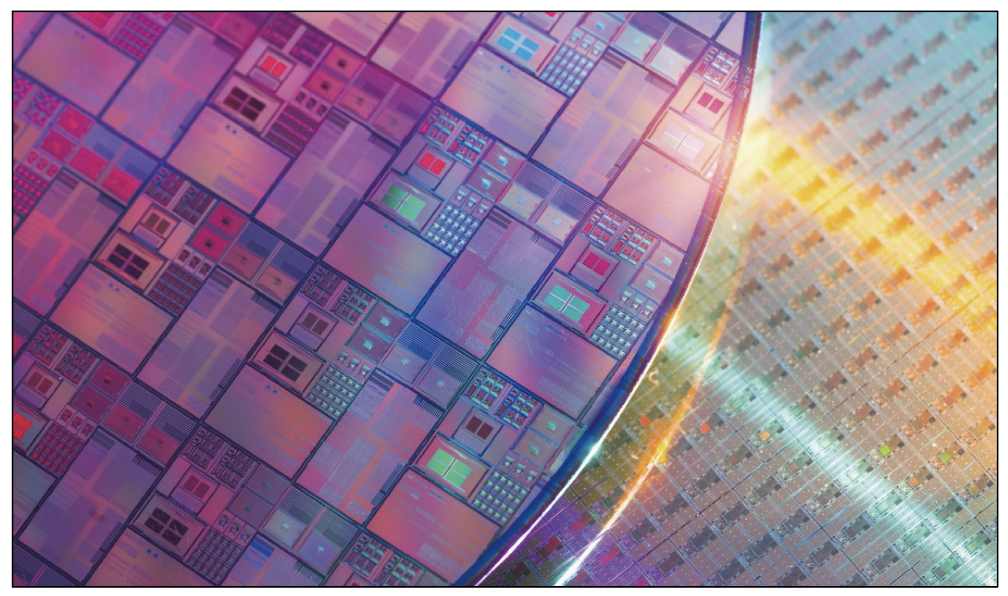

▲ 자외선을 이용한 패턴 웨이퍼 검사
검사 중에 자외선이 웨이퍼를 비추면 웨이퍼 표면의 패턴이 주변 물질과 다르게 빛을 반사하거나 흡수하게 된다. 그런 다음 UV 카메라가 웨이퍼 표면의 이미지를 캡처하고 이를 분석하여 반사 또는 흡수된 UV 광선의 편차를 식별한다.
제조업체는 UV 카메라로 캡처한 이미지를 분석하여 결함의 크기, 모양, 위치를 파악하고 수정 조치를 취하여 최종 제품의 수율과 품질을 개선할 수 있다.
• 포토마스크 정렬: 반도체 제조의 포토마스크 정렬 공정에서 패턴이 웨이퍼 표면에 전사된다. UV 광선은 포토마스크와 웨이퍼 표면 사이의 정렬 불량으로 인해 반사되거나 흡수된 UV 광선의 미세한 변화를 감지한다. 이 중요한 공정에서는 포토마스크 정렬을 조정하기 위해 조명을 받은 포토마스크의 고해상도 이미지를 캡처하고 분석해야 한다. UV 카메라는 이러한 이미지를 정밀하게 캡처하고 그 결과 정확한 패턴 전송을 통해 고품질 반도체 소자를 생산할 수 있다.
• 웨이퍼 본딩: 이 공정은 두 개의 웨이퍼(재료의 얇은 조각)를 결합하여 하나의 통합 구조를 형성한다. 이 공정은 반도체 업계에서 센서, LED, 마이크로프로세서와 같은 마이크로전자 장치를 제조하는 데 널리 사용된다. 웨이퍼에 자외선을 비추면 접착제가 활성화되어 접착하는 동안 표면 활성화가 촉진되며, UV 카메 라는 접착 과정을 실시간으로 시각화한다.
반도체 제조 애플리케이션용 UV 카메라 선택 시 고려해야 할 요소
반도체 제조 애플리케이션에 적합한 UV 카메라를 선택하려면 안정적이고 정밀한 검사 결과를 얻기 위해 필수적인 몇 가지 요소를 고려해야 한다. 여기에는 양자 효율, 해상도, 동적 범위, 신호 대잡음비, 조명 및 일부 사용자 지정 옵션이 포함된다.
• 양자 효율성
카메라의 양자 효율(QE)은 광전지가 입사 방사선의 광자를 흡수할 때 방출되는 전자의 수를 측정한다. UV 애플리케이션의 경우, 카메라는 센서 표면에 입사되는 극소량의 자외선에서도 강한 신호를 감지하고 생성할 수 있어야 한다. 이 프로세스의 효율은 QE 로 측정되며, 수치가 높을수록 입사된 UV 광자가 감지 가능한 전자로 더 많이 변환된다는 것을 나타낸다.
머신 비전 애플리케이션은 자외선(UV) 광선을 세 가지 대역, 즉 UVA, UVB, UVC로 분류한다. UVA는 320~400nm에 이르는 UV 스펙트럼 중 가장 긴 파장을 포함하며 감도가 제한된 일부 가시 광선 카메라로 감지할 수 있다. UVB는 280~320nm 범위에 걸쳐 있으며, 감도가 높고 미세한 디테일을 감지할 수 있기 때문에 특수 UV 카메라가 필요하다. 마지막으로 UVC는 파장이 100~280 나노미터로 세 가지 중 가장 짧다.

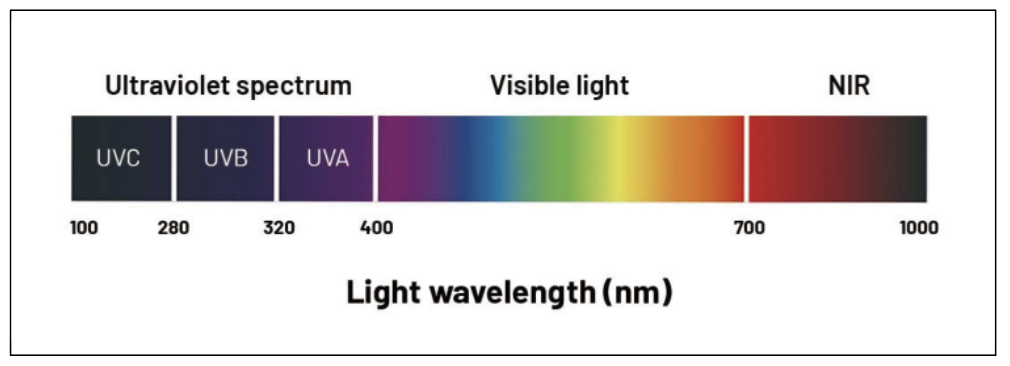

▲ 자외선 스펙트럼
오늘날의 UV 카메라는 약 190nm부터 시작되는 감도 범위로 빛을 감지할 수 있다. 또한 UV 범위 내에서 최대 50%의 양자 효율을 달성할 수 있어 자외선을 효율적으로 감지할 수 있다. JAI의 GO-8105M-5GE-UV 카메라 모델은 UVB 및 UVA 영역에서 최대 40~50%의 놀라운 양자 효율을 제공하며, UVC 범위까지 확장된 충분한 QE를 제공한다.

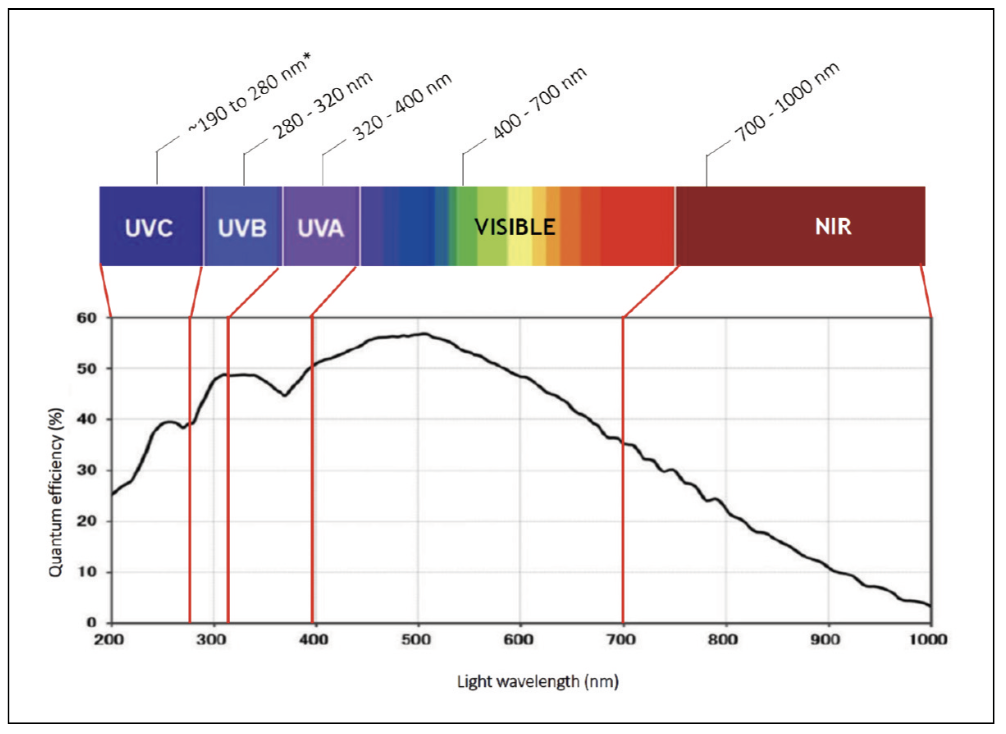

▲ JAI GO-8105M-5GE-UV 카메라의 스펙트럼 응답 (* 감도는 200nm 이하로 확장되지만 구체적인 양자 효율은 아직 측정되지 않았다.)
이 모델은 고가의 과학용 UV 카메라에 대한 매력적인 대안을 제공한다. 카메라의 스펙트럼 응답은 가시광선 및 근적외선 영역에 걸쳐 있지만, 카메라의 기생광 감도(PLS) 영역을 최적화하려 면 UV 이미징에 가시광선 및 근적외선을 차단하는 필터를 사용 하는 것이 권장된다는 점에 유의해야 한다.
이 카메라의 전반적인 UV 스펙트럼 반응은 다양한 반도체 검사 시스템에서 유용하다. 예를 들어, 이 카메라는 노광 전 반도체에 포토레지스트 제제가 고르게 도포되었는지 확인하기 위한 마스크 검사에 이상적이다. 여기에 사용되는 짧은 파장은 아주 미세한 표면 특징을 드러내고 결함을 식별한다.
• 해상도 및 렌즈 선택: 카메라의 해상도는 이미지에서 캡처되는 디테일 수준을 결정한 다. 해상도가 높은 카메라는 반도체 재료의 미세한 결함이나 불일 치를 감지할 수 있다. 또한 최적의 이미지 품질을 얻으려면 UV 이미징에 최적화된 적절한 렌즈를 선택하는 것이 필수적이다. UV 파장에 대한 투과율이 높은 고품질 렌즈는 왜곡을 줄이고 대비를 높이며 수차를 최소화하여 더 선명하고 깨끗한 이미지를 얻을 수있다. 반도체 제조업체는 고해상도 카메라와 균일한 광원에서 작동하는 적합한 렌즈를 결합하여 검사 프로세스를 개선하고 결함을 정확하게 감지할 수 있다.
• 다이나믹 레인지: 다이나믹 레인지는 디테일이나 정보를 잃지 않고 장면의 다양한 밝기 레벨을 캡처하고 구분하는 카메라의 기능을 말한다. 반도체 검사 중에는 검사 표면에 다양한 밝기 또는 대비 수준을 가진 특징이 포함될 수 있다. 예를 들어 반사율이 높은 표면을 가진 웨이 퍼를 검사하는 것은 어려울 수 있다.
다이내믹 레인지가 높은 카메라는 더 넓은 범위의 밝기 레벨을 캡처하여 가장 밝은 영역과 가장 어두운 영역의 모든 디테일을 보존한다. 이를 통해 스크래치나 오염과 같은 표면 결함을 보다 정확하게 감지하고 분석할 수있다. 마찬가지로 다이내믹 레인지가 높은 카메라를 사용하면 반도체 표면의 지형을 더욱 효과적으로 검사할 수 있다. 카메라는 결함이나 불일치를 드러내는 불규칙성이나 요철을 포함한 표면 질감을 캡처한다.
• 신호 대 잡음비: 신호 대 잡음비(SNR)는 신호의 진폭과 신호에 존재하는 노이즈의 진폭의 비율로 신호 품질을 측정한다. 반도체 검사용 UV 카메 라의 경우, 검사 표면의 미묘한 변화를 더 잘 감지할 수 있으므로 SNR이 높을수록 바람직하다. 실제로 SNR이 높은 카메라는 노이 즈가 적고 선명한 이미지를 생성하여 검사 표면의 미묘한 변화를더 잘 감지할 수 있다.
• 조명: 반도체 검사에서 UV 카메라에 필요한 적절한 조명에는 몇 가지 요인이 영향을 미친다. 첫째, 조명에 사용되는 빛의 파장은 UV 카메라의 감도 범위 내에 있어야 한다. 검사하는 공정 단계에 따라이 범위는 약 365nm에서 193nm까지 다양하며, LED 또는 레이저 광원을 사용할 수 있다. 둘째, 조명의 강도는 과다 노출이나 노출 부족 없이 검사 영역을 비추기에 충분해야 한다.
또한 반도체 손상을 방지하기 위해 조명이 전체 시야에 걸쳐 균일하고 열 발생이 최소화되어야 한다. 조명의 스펙트럼 분포는 이미지의 콘트라스트와 연색성에 영향을 미치므로 조명의 스펙트럼 분포를 알고 이해해야 한다. 또한 광원은 안정적이고 수명이 길어 잦은 교체나 조정의 필요성을 최소화할 수 있어야 한다. 이를 보장하면 반도체 검사 프로세스가 정확하고 효율적이며 효과적일 수 있다.
• 컨포멀 코팅: 표면에 컨포멀 코팅(Conformal coating)이 적용된 애플리케이 션을 위해 UV 카메라를 선택할 때는 다양한 코팅 재료 및 적용 방법과 카메라의 호환성을 고려해야 한다. 반도체 제조 및 진공 작업 중 강한 화학물질로부터 UV 카메라를 보호하기 위해 맞춤형 코팅이 필요할 수 있다. 카메라의 성능에 영향을 미치지 않도록 코팅 재료와 카메라 표면의 호환성 및 광학적 특성을 염두에 두어야 한다. 코팅의 두께와 품질도 고려해야 한다. 코팅의 두께는 카메라 광학의 선명도에 영향을 미칠 수 있으며, 품질이 낮은 코팅은 카메라의 정확도에 영향을 줄 수 있는 결함을 유발할 수 있다.
• 글래스리스(Glassless) 옵션: UV 카메라는 유리 필터를 사용하여 환경 요인으로부터 센서를 보호하지만 이러한 필터는 카메 라의 정확도에 영향을 주는 왜곡, 반사 및 흡수를 유발할 수 있다. 따라서 일부 애플리케이션에서는 광학 왜곡 가능성을 없애고 정확도를 향상시키기 위해 글래스리스 UV 카메라가 필요하 다. GO-8105M-5GE-UV 카메라는 레이저 프로파일링 및 광학 경로의 UV 호환 석영 유리로도 문제가 될 수 있는 기타 애플리 케이션에서 사용할 수 있도록 센서 위에 탈착식 커버 유리가 있는 ‘글래스리스(Glassless)’ 구성(GO- 8105M-5GE-UV-GL)으 로도 사용할 수 있다.
UV카메라로 반도체 부품 신뢰성 보장
일상 생활에서 전자 기기의 사용과 영향력을 고려할 때, 이러한 기기가 완벽하게 작동하려면 내부 부품인 마이크로칩이 최고의 품질 기준과 신뢰성에 따라 제조되어야 한다. 이러한 제조 공정의 대부분은 자외선 광원을 사용하므로 공정의 모든 단계에서 품질 검사를 위해 자외선 감응형 카메라가 필요하다.
다른 이미징 기술 로는 식별하기 어려운 결함이나 이상을 감지할 수 있는 UV 카메 라는 반도체 부품의 품질과 신뢰성을 보장하는 데 필수적이다. 전자 산업이 성장함에 따라 반도체 제조에서 고품질 UV 카메라에 대한 수요는 의심할 여지 없이 증가할 것이다. UV 카메라의 장점을 활용하면 반도체 제조업체는 비용을 최소화하면서 최고 수준의 품질과 신뢰성을 보장할 수 있다.
자료제공: JAI(www.jai.com)
