TI, 오실레이터 제품군 출시
신호 무결성을 최적화하는 업계 최저 지터 자랑
Texas Instruments(대표이사 켄트 전)가 프로그램이 가능한 핀 선택형의 고정 주파수 차동 오실레이터 제품군을 출시한다고 밝혔다. 새로 출시된 LMK61xx 시리즈는 간편한 맞춤화 및 시스템 레벨 기능 통합으로 설계 시간을 단축시킨다.

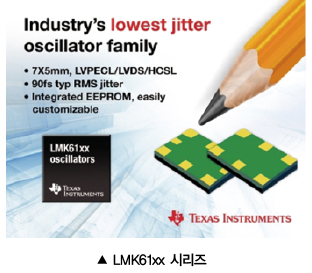

신제품 LMK61xx 시리즈
신제품 LMK61xx 시리즈는 7mm×5mm 크기로 업계에서 가장 낮은 90펨토초(fs)의 지터를 제공하므로 성능이 중요하게 요구되는 애플리케이션에서 신호 무결성을 최적화하고, 데이터 전송 오류를 줄일 수 있다. 또한 간편한 맞춤화 및 주파수 마지닝 기능을 제공하고, 단일 디바이스로 멀티 주파수를 지원한다. 이로써 FPGA(Field-programmable gate array), 아날로그-디지털 컨버터(ADC), 디지털-아날로그 컨버터(DAC), 고속의 직렬 링크 클로킹에 적합하다.
LMK61xx 오실레이터의 주요 기능 및 장점
업계에서 가장 낮은 지터(12kHz~20MHz)에서 90fs의 정격 RMS(Root-mean-square) 지터 성능을 제공하여 경쟁 오실레이터 제품들의 절반에도 미치지 않으므로 통신, 테스트 및 계측, 의료용 장비 분야에서 신뢰성과 시스템 마진을 향상시킨다.
11개의 오실레이터로 구성된 이 제품군은 프로그래머블, 핀 선택형 및 고정 주파수 제품들로 구성되며, LVPECL(Low-voltage pseudo emitter-coupled logic), LVDS(Low-voltage differential signaling), HCSL(High-speed current-steering logic) 출력 형식과 10MHz~1GHz에 이르는 주파수 범위를 통해 유연하고 간편한 맞춤화를 지원한다. 프로그래머블 디바이스는 I2C 인터페이스뿐만 아니라 100회 쓰기 사이클이 가능한 온칩 EEPROM(Electrically erasable programmable read-only memory)을 통해 스타트업 주파수를 손쉽게 맞춤화할 수 있어 최대의 유연성을 제공한다. 뿐만아니라 핀 선택형 제품은 하나의 디바이스에 7가지의 주파수 및 출력 형식을 통합함으로써 설계 유연성을 제공하며 고정 주파수 오실레이터 제품은 주파수 상관없이 빠른 제품 설계를 가능하게 하는 등 개발자들의 다양한 요구를 충족하기 위해 다양한 옵션을 제공한다.
설계 시간 단축
글리치가 발생하지 않는 글리치리스 파인/코스(Glitchless fine/coarse) 주파수 마지닝 기능을 제공하여 개발자들은 시제품에 대한 설계 검증과 프로세스 검증(DVT/PVT) 시 스트레스 및 승인 테스트를 간소화할 수 있다. 또한 산업표준 6핀 및 8핀 오실레이터 풋프린트로서 보드 설계 변경 없이 기존 설계를 이용하여 간편한 설계가 가능하다.
설계 시간을 단축시키는 지원 툴
오실레이터 맞춤화 툴은 애플리케이션의 프로그래머빌리티, 출력 형식 및 주파수 필요에 따라 LMK61xx 오실레이터 제품을 제안한다. 개발자들은 이 툴을 사용해서 자신의 특정 애플리케이션을 위한 맞춤 샘플을 주문할 수 있으며 TI의 클록 및 타이밍 디바이스를 사용하여 설계할 때 TI의 WEBENCHⓇ 클록 아키텍처 툴을 사용하면 작업을 간소화할 수 있다. 이 툴은 다양한 디바이스로 이루어진 데이터베이스로부터 특정 시스템 요구에 맞는 단일 또는 멀티 디바이스 클록-트리 솔루션을 제안한다. 또한 PLL(Phased-locked loop) 필터 설계 및 위상 잡음 시뮬레이션을 지원하므로 설계자들이 자신의 시스템을 시뮬레이션하고, 필요에 따라 클록-트리 설계를 최적화할 수 있다.
TI는 개발자들이 신제품 LMK61xx 오실레이터를 사용하여 빠르게 선택하고, 평가하며, 설계할 수 있도록 위와 같은 기능을 제공하며 엔지니어들이 솔루션을 검색하고, 동료 엔지니어 및 TI 전문가들로부터 도움말을 얻고, 지식 공유 및 문제를 해결할 수 있도록 TI E2E™ 커뮤니티의 클록 및 타이밍 포럼을 제공한다.
TI에 대해
TI는 LMK61xx 오실레이터 제품군 이외에도, LMK00301 범용 차동 버퍼 및 LMK00338 PCI Express Gen-3 호환 HCSL 버퍼와 같이 추가 지터가 극히 낮은 팬아웃 버퍼를 포함한 포괄적인 유형의 타이밍 제품 포트폴리오를 제공한다. 또한 TI는 20년 이상의 노하우를 바탕으로 선도적인 프로세스 기술을 기반으로 독자적인 시스템 아키텍처, 지적 재산 및 실제 시스템 전문 지식을 갖추고, 저전력 및 고성능 MCU 제품들의 혁신을 거듭해왔다. 초저전력, 저전력 성능, 보안 통신, 실시간 제어, 제어 및 자동화, 보안 등을 위한 TI의 독자적인 MCU는, 통합 개발 도구 및 소프트웨어, 무선 커넥티비티 솔루션, 디자인 네트워크의 제공 및 기술 지원을 통하여 개발자들의 시간 출시시기를 단축시킬 수 있게 한다.
자료제공 | TI(www.tikorea.co.kr)
TI, 업계 최초 통합 16셀 리튬이온 모니터링 및 보호 IC 출시
고집적 배터리 관리 IC, 직렬로 최대 256개 셀 모니터링 가능

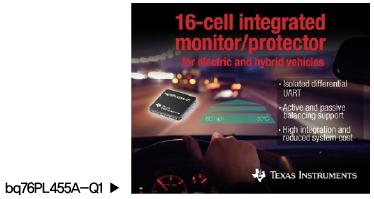

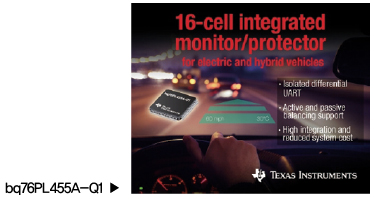

bq76PL455A-Q1 출시
TI가 업계 최초로 한 번에 16개의 배터리 셀을 측정할 수 있는 배터리 모니터 및 보호 회로가 통합된 IC를 출시한다고 밝혔다. 신제품 bq76PL455A-Q1은 직렬로 최대 256개 셀까지의 대용량 배터리에 대해 매우 높은 정밀도로 셀 전압을 모니터링 할 수 있어 전기차 및 하이브리드 전기차, 그리드 에너지 스토리지 시스템에서 보다 지능적으로 배터리를 관리할 수 있다.
bq76PL455A-Q1은 셀 전압을 정밀하게 측정함으로써 배터리 팩의 충전 상태(SOC)와 건전도 상태(SOH)를 정확하게 계산할 수 있으며, 능동 및 수동 셀 밸런싱이 가능하므로 배터리로부터 추출되는 에너지를 극대화한다. 수동 셀 밸런싱은 충전 전압 불일치를 보정하고, 능동 셀 밸런싱은 충전량을 극대화한다. 이로써 하이브리드 및 전기차 제조업체는 생산 원가를 절감할 수 있으며, 운전자는 운전 주행거리를 늘릴 수 있다.
시스템 통합 개발자들은 효율성과 안전성을 고려한 배터리 관리 시스템을 개발하기 위해 bq76PL455A-Q1을 사용한다.
bq76PL455A-Q1의 주요 기능 및 장점
bq76PL455A-Q1은 절연 차동 UART를 제공함으로써 값비싼 CAN(Controller area network) 및 절연장치(Isolator)를 필요로 하지 않아 BOM(Bill of materials)을 더욱 절감할 수 있다. 48V 시스템 구현을 위해, 타 솔루션들은 4개 정도의 디바이스를 필요로 하지만 고집적된 bq76PL455A-Q1은 하나의 디바이스로 가능하도록 설계되어 PCB 크기 및 시스템 비용을 절감할 수 있다.
또한 bq76PL455A-Q1은 수동형과 능동형 밸런싱 기능을 모두 지원해 배터리 사용시간 및 주행거리를 연장한다.
bq76PL455A-Q1 평가 모듈(bq76PL455EVM) 및 bq76PL455A-Q1-EVM-GUI-SW 그래픽 사용자 인터페이스 툴을 사용함으로써, 디바이스의 기능과 성능을 쉽고 빠르게 평가할 수 있으며 제품 개발 시간을 단축할 수 있다.
또한 수동 밸런싱에 관한 단계별 가이드용 TI 디자인스의 레퍼런스 디자인을 제공한다. bq76PL455A-Q1 디바이스는 현재 TI store와 공인 대리점에서 공급 중이다.
