일본 국제화상기기전 2015

전 세계 영상 전문가 소집 최첨단 머신 비전 전시회

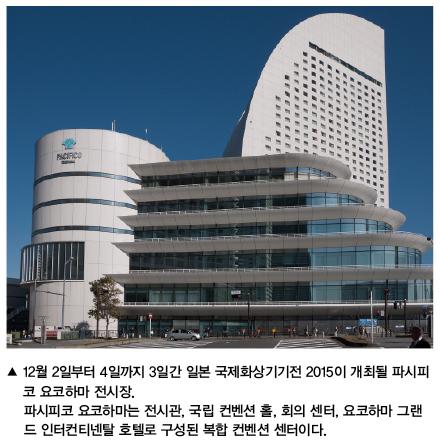

일본 국제화상기기전(International Technical Exhibition on Image Technology and Equipment) 2015이 오는 12월 2일(수)~4일(금)까지 3일간 일본 파시피코 요코하마 전시장에서 개최된다.

인프라 특별 코너 마련
이번 전시회는 최근 산업 전반에 걸쳐 인프라 정비에 대한 수요가 높아지고 있는 추세에 맞춰 지난해 신설한 ‘인프라’ 특별 코너에서 응용 프로그램을 소개하는데 초점을 맞추었다.

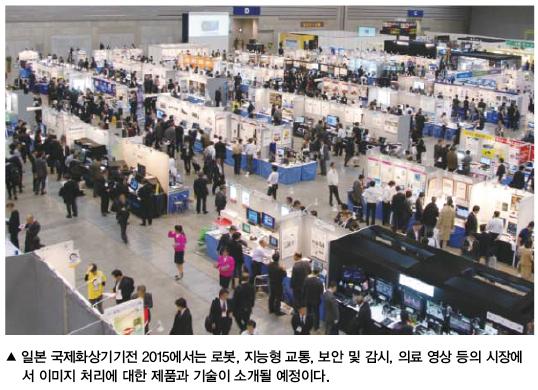

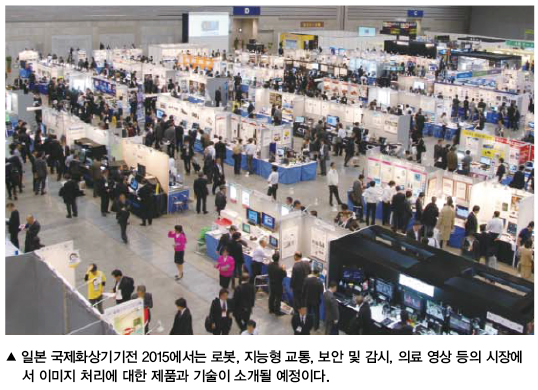

특히 이번 전시회 주요 주제는 로봇, 지능형 교통, 보안 및 감시, 의료 영상 등의 시장에서 이미지 처리에 대한 기술을 다룰 것이다.
또한 해외 비전 관련 각 분야의 시장 동향과 Industry 4.0, M2M, 스마트 공장 등 새로운 키워드를 기반으로 초청 세미나 등도 개최할 예정이다.

세미나 및 프리젠테이션 등 4개 행사 동시 개최
이번 전시회에 동시 개최 행사로는 <비주얼 미디어 Expo2015>, <2015 국제 화상 세미나>, <ViEW2015 비전 기술의 실제 활용 워크숍>, <제25회 입체 공학 심포지엄> 등이 있다.
이 가운데 <비주얼 미디어 Expo2015>는 새로운 단면과 아이디어의 조합으로, 또한 장치의 진화로 더욱 다양한 모습으로 비주얼 세계에 대한 새로운 감각 체험을 할 수 있는 기회를 마련했다. 다만 보일뿐, 오히려 시간과 거리감을 넘어 마치 자신이 경험한 것 같은 느낌의 넓은 세계와의 관계를 제공하는 이번 <비주얼 미디어 Expo2015>는 시공을 넘나드는 비주얼 미디어의 다양성을 보여준다. 특히 이 전시회에서는 콘텐츠의 가능성을 넓혀 새로운 진화를 추진하는 현장을 보여 준다는 것이 주최측의 설명이다.
이 전시회에서는 영상 제작, 제조 현장에 필수적인 기술과 최근 급속히 발전하고 있는 이미지 관련 첨단 기술을 소개하므로서 엔터테인먼트, 광고, 심지어 의료, 건설 분야에서도 상당히 주목 받을 것으로 전망된다.
일본 국제화상기기전은 <비주얼 미디어 Expo2015>와 연계하여 오락과 영상 제작 관련 참관객들이 대거 참석할 것으로 기대된다.

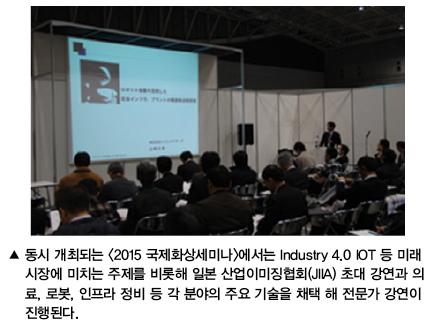

또한 <2015 국제 화상 세미나>는 30개의 강연이 아넥스 홀 전시장 내 특설 세미나 회장에서 무료로 진행된다. 일본 영상처리연구회(영상연구소)와 산업개발기구(주), 일본 산업이미징협회(JIIA) 공동 주관으로 개최되는 이 세미나는 일본 영상연구소가 추천하는 연사를 초대해 미래 시장에 미치는 비전 산업을 주제로 진행되며 JIIA 초대 강연과 더불어 참가 업체의 신제품과 최신 기술 소개 발표 등 다양한 볼거리들이 기획되어 있다.

AIA, 인증 비전 전문가 기본 과정 개설
이번 전시회에 관심을 끄는 세미나는 <VME 세미나 2015>이다. 장치의 진화, 새로운 단면에서의 영상 표현 기술을 활용하여 끝없이 확산되는 비주얼 미디어인 3D·4K 등 영상을 비롯해 웨어러블 동향, 비주얼 미디어를 활용하는 표현 기술과 영상 제작 기술 및 시장 동향을 소개한다.
특히 <IAJ-AIA 공동 세미나>는 미국 AIA(Automated Imaging Association)와 일본 영상처리연구회(IAJ:Imaging Association Japan)와의 종합 이미징 세미나로 AIA 인증 비전 전문가 기본 과정을 개설했다.
AIA는 이미지 처리 종합 교육과정을 실시해 국제적으로 활약 할 수 있는 엔지니어의 육성 사업을 펼쳐왔다. 이번 전시 기간 중에도 기본 이미지 처리 교육 과정과 전문가 이미징 교육 과정을 개설했다. 2개의 과정을 통과하면 종합 테스트 후에 AIA 공식 인증 수료증을 발급 해준다.
주최측은 “이 교육과정은 엔지니어들이 충분이 지식을 습득해 국제적인 전문가로 활동할 수 있도록 만든 교육 시스템으로 지난해 4개 강좌를 개최했는데 매우 호평을 받았다”고 소개하고 “올해도 일본 내에 화상 처리에 충분한 지식을 가진 엔지니어의 교육 및 국제적 전문가를 육성한다는 목표로 이번 세미나를 개최하게 되었다”고 말했다.

머신 비전 시장 동향과 산업 4.0에 관심 집중
올해 전시회에서는 광원, 입력 기기(카메라, 렌즈, 이미지 입력/출력 보드), 출력 장치(디스플레이 장치 등의 기술을 특징으로 하는 로봇 비전 존, 의료 이미징 영역 및 공연 전시를 포함),  이미지 저장부, 화상 처리 장치 및 화상 전송 장치 등 다양한 분야의 제품과 기술들이 선보인다. 특히 머신 비전 시장 동향과 산업 4.0, 그리고 더 많은 세미나와 프레젠테이션이 제공되는 이번 전시회는 전 세계 비전 관련 전문가들의 정보 교류의 장소로 관심을 끌 전망이다.

일본 국제화상기기전 2015 | 참가 업체 소개

고성능 5 메가 픽셀 고정 초점 렌즈(HF-XA 시리즈)
FUJIFILM CORPORATION www.fujifilm.com

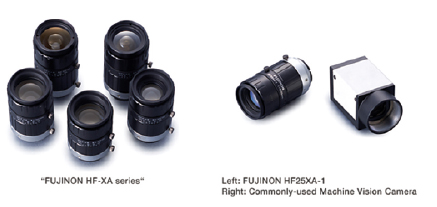

고객의 다양한 요구에 부응하기 위해 FUJIFILM CORPORATION은 3 메가 픽셀 2/3인치 이미지 센서와 호환되는 고성능 머신 비전 렌즈의 새로운 ‘FUJINON HF-XA 시리즈’를 출시했다.
렌즈는 가장자리에서도 선명도를 달성하기 위해, 주변 광량의 저하를 억제하고 전체 시스템의 컴팩트화 30 밀리미터의 사각을 측정하는 가장 일반적인 머신 비전 카메라보다 작은 φ29.5mm의 치수를 달성했다.
라인업은 8mm, 12mm, 16mm, 25mm와 35mm의 초점 거리를 가진 5 개의 모델이 포함되어 있다.
새로운 FUJINON HF-XA 시리즈를 포함, FUJINON 머신 비전 렌즈의 전체 라인업은 고객의 다양한 요구에 대응하고, 5 개의 시리즈 31 모델을 갖추고 있다.

<주요 특징>
5 메가 픽셀 카메라에 대응
해당 센서 : 2/3 인치, 1/2 인치 1/3 인치
수동 조작 유형의 아이리스
카메라 감도 극대화 대구경 대비 밝은 렌즈
높은 내구성과 정밀도의 금속 사양 마운트(C 마운트)
견고한 바디, 잠금 손잡이 표준 장비

GigE 영역 스캔 카메라 ‘GenieNano’(총 4 모델)
TELEDYNE DALSA www.teledynedalsa.com

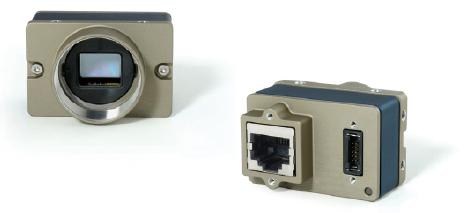

신제품, Genie Nano-M1940/M1920/C1940/C1920는 Sony사의 Pregius 2.3MP CMOS 센서를 탑재하는 GigE 영역 스캔 카메라이다.
Teledyne DALSA가 자체 개발한 'TurboDrive(TM)기술'은 고화질을 유지하면서 기존 GigE의 한계를 넘는 최대 84fps의 고속 스캔을 실현했다. 또한 컴팩트한 바디 설계로 공간에 여유가 없는 장소에 간당하게 설치할 수 있다. 합리적인 가격으로 전자 부품 검사, PCB 검사, 교통 감시 시스템 등 다양한 용도로 사용할 수 있다.

<주요 특징>
M1940/M1920/C1940/C1920(흑백, 컬러)
해상도 : 1920×1200
프레임 속도 : 최대 84fps (1940 모델 -Turbo Drive(TM) 사용시)
데이터 출력 : Gigabit Ethernet
데이터 전송 거리 : 최대 100m
픽셀 크기 : 5.86㎛×5.86㎛
다이나믹 레인지 : 71.8dB

내부 액정 렌즈 탑재 초점 조절 전자 제어 가능
다이나믹 포커스 ‘VZM ™ 렌즈’
EDMUND OPTICS JAPAN CO., LTD. (주)www.edmundoptics.jp

미국 Edmund OpticsⓇ(EO)의 일본 법인 EDMUND OPTICS JAPAN CO., LTD.는 다이나믹 포커스 VZM ™ 렌즈를 출시했다. 이 렌즈는 내부에 액정 렌즈를 탑재하고 0.65×~4.6×의 광학 배율에서 (7×줌)에 렌즈의 초점 조정을 끊김없이 할 수 있다. 동시에 원래의 VZM ™ 비디오 줌 렌즈의 줌 대응력을 유지한다. 다이나믹 포커스 VZM ™ 렌즈는 현미경이나 회로 기판의 검사를 포함한 광범위한 애플리케이션에 이상적이다.

<주요 특징>
잠금 나사 채용의 가변 조리개 링과 줌 링, 회전 어댑터를 장착
렌즈 본체는 φ50mm 링 타입의 랙 & 피니언 무브먼트(# 03-609)에 고정 가능
렌즈 길이 248mm 2/3 인치 최대 허용 카메라 포맷, 87mm 작동거리
내장 액정 렌즈 HIROSE사의 6 핀 커넥터와 USB 포트로 제어
배율 조정 수동 가능
다이나믹 레인지 : 71.8dB

FPD-LinkIII 연결 보드 ‘NV012-A’
NET VISION CO., LTD. www.net-vision.co.jp

TI사의 DS90UB914A-1을 탑재한 비압축 디지털 비디오 SerDes에 대응한 FPD-LinkIII 연결 보드이다. FAKRA 커넥터를 채용한 동축 케이블을 사용하여 자동차 메가 픽셀 CMOS 카메라를 연결해 SV 시리즈(SVI-06/SVM-03)에 이미지를 캡처 할 수 있다.

<주요특징>
케이블의 용이성 및 유연성 도모
여러 대 카메라 연결
멀티 카메라 입력 녹화 시스템 구축
자동차 카메라 안전 시스템 기술 지원

3D 스캔 데이터를 동영상으로 기록
‘3D 데이터 레코더 Duo’
NOA CO., LTD. www.kknoa.co.jp

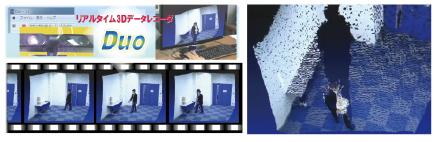

실시간 3D 데이터 레코더 ‘Duo’는 공간 정보를 그대로 동영상으로 기록하는 시스템이다.
기존의 2D 영상의 평면 정보(XY) 뿐만 아니라 깊이 정보(Z)도 동시에 기록하고 최장 40분간 녹화 할 수 있다.

<주요 특징>
시공간을 통째로 재현
제공된 뷰어는 재생/일시 정지 기능
일시 정지 데이터는 3D 정지 영상 데이터로 추출 가능

 GigE / USB 카메라를 지원하는
임베디드 컴퓨터 ‘iVIS-200’
Helveiia INC. www.neousys-tech.com

Helveiia INC.사가 공급하는 ‘iVIS-200’은 Neousys사 제품으로 디지털 사진 촬영뿐만 아니라 촬영 데이터의 화상 처리도 내부에서 실시하는 스마트 카메라이다.
사람의 눈 대신 이미지를 인식하여 위치 검출이나 상처, 감지 불량 검출을 실시한다. 머신 비전 기능으로 다양한 분야에서 사용 가능하다.

<주요 특징>
이미지 정보를 빠르게 통신하는 임베디드 컴퓨터
기판 외관 검사 장치 및 번호판 인식 시스템 등 다양한 용도로 사용
간단한 조립

CMOS 이미지 센서 ‘EV76C664’, ‘EV76C771’ 및 ‘EV76C541 등  오닉스 제품군 전시
e2v www.e2v.com

e2v사의 이미지 센서 오닉스 제품군은 야외 카메라와 산업용 머신 비전 애플리케이션에 적합하게 설계되어 있다.
새로운 오닉스 EV76C664는 낮은 조명 애플리케이션을 위한 130만 화소 CMOS 이미지 센서이다. 이것은 e2v 사의 고급 CMOS 이미징 기술을 이용하여 설계하고 프리미엄 성능 이미징이 필요로 하는 응용 프로그램에 적합하다.
오닉스 EV76C664는 낮은 조명 조건에서 뛰어난 성능을 제공하는 혁신적인 화소 디자인을 가지고 있지만 넓은 다이나믹 레인지를 필요로 하는 곳(실외 카메라 응용 프로그램의 전형적인) ‘올 라이트’ 환경에도 대응하고 있다.

<주요 특징>
넓은 동적 범위
낮은 조명 수준에서 낮은 소음과 가까운 적외선 감도
마이크로렌즈 130만~10㎛ 정사각형 픽셀
1280×1024 픽셀-5/4 광학 포맷
100fps의 전체 해상도 및 12비트/60프레임@전체 해상도 및 12비트 DDS
출력 형식 8/10/12/14 비트 동기화 LVDS

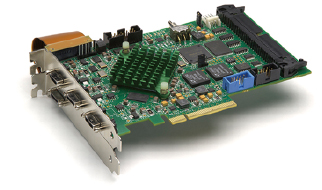

CoaXPress 힘을 결합한
‘Axion-CL 카메라 링크 프레임 그래버’
BitFlow www.bitflow.com

BitFlow는 Axion-CL 카메라 링크 프레임 그래버와 Cyton CXP CoaXPress 프레임 그래버를 선보인다.
Axion-CL 프레임 그래버는 카메라 링크 2.0의 요구 사항을 CoaXPress의 힘을 결합한다. 최대 카메라 당 850MB/s에서 작동 할 수 있는 단일 또는 듀얼 카메라 시스템을 사용한다.
Axion-CL 프레임 그래버가 Axion 1xE & Axion 2xE 모델에서 사용할 수 있다.

<주요 특징>
최대 6.25GB/s의 속도로 Cyton CXP 프레임 그래버 캡처 데이터
제어 명령 및 +/-2 나노초의 정확한 트리거,
20MB/S에서 카메라로 전송
전력 13W까지 또한 Cyton CXP2와 Cyton CXP4 모델에서 사용할 수 있는 프레임 그래버를 통해 카메라에 공급

CoaXPress 프레임 그래버
‘Komodo FXP CoaXPress’
Kaya Instruments Ltd. www.kayainstruments.com

Komodo FXP 시스템 범위의 제한없이 업계 최초 CoaXPress 이미지 수집 시스템이다.
이 시스템은 최대의 단일 모드에서 10킬로미터 멀티 모드로 400미터까지의 거리를 고해상도 이미지 수집 인터페이스를 제공하는 광섬유 케이블을 사용한다.
Komodo FXP 시스템은 단일, 듀얼 또는 쿼드 모드에서 최대 4 CoaXPress의 링크에서 비디오 스트림을 수신 할 수 있다. 이것은 최대 4 대의 카메라에서 동시에 캡처하는 데 사용된다.
각 링크는 최대 6.25Gbps의 표준 CoaXPress의 비트 전송률을 지원하고 있다.
이 시스템은 산업, 국방, 항공 우주 머신 비전 시스템 및 응용 프로그램에 적합하고 광섬유 장치에 Komodo 섬유 프레임 그래버와 CoaXPress 구성되어 있다.
<주요 특징>
원격 장치 광섬유 인터페이스에 CoaXPress 링크로 변환
CoaXPress의 링크에서 비디오 스트림을 수신 PCIe 인터페이스를 통해 컴퓨터의 메모리에 전송
제어 비디오 스트림 취득 가능한 트리거, 샤프트 인코더, 노출 제어 및 범용 I/O 등의 기계 제어 신호용 GPIO 제공
호스트 PC와의 통신 PCIe 세대 X8 링크 이용

라인 스캔 이미징 솔루션
‘allPIXA 프로 컬러 라인 스캔 카메라’
Chromasens www.chromasens.de

Chromasens는 allPIXA 컬러 라인 스캔 카메라와 더불어 3DPIXA 3D 라인 스캔 카메라, 코로나 II 라인 스캔 조명기 LED를 선보일 예정이다.
allPIXA 프로 컬러 라인 스캔 카메라는 트라이 리니어 CCD 컬러 라인 스캔 이미지 센서를 갖춘 표준 모델에서 92kHz까지의 라인 속도를 달성한다.
3DPIXA 카메라는 10미크론의 픽셀 크기, 최대 60kHz의 회선 속도로 트라이 리니어 CCD 센서와 스테레오 라인 스캔 카메라이다. 카메라는 동시에 실시간으로 컬러 이미지와 3 차원 고도 정보를 모두 출력하는 동일한 개체의 두 이미지를 캡처한다. 높이와 모양은 NVIDIA의 GTX 타이탄 등 최신 GPU의 설계에서 실행되는 특별한 알고리즘을 사용하여 계산된다.
또한 코로나 II 라인 스캔 조명기는 최대 250만 룩스의 조명 강도를 갖춘 라인 스캔 카메라의 잠재 성능을 향상시키기 위해 특별히 설계되었다.

<주요 특징>
고감도 삼선형(Trilinear) CCD 센서.
7.3K 화소 라인의 길이까지 KB 이하.
최대 156kHz까지의 라인 속도.
뛰어난 신호대 잡음비의 진정한 RGB 화소.

산업용 카메라 ‘Grasshopper3’, ‘Blackfly’ 및
‘Chameleon3’ 프로덕트 라인업
Point Grey www.ptgrey.com

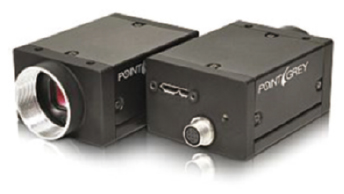

Point Grey는 Grasshopper3, Blackfly 및 Chameleon3 카메라 라인의 최신 모델을 포함한 산업용 카메라를 전시한다.
Grasshopper3 GS3-U3-32S4M-C와 GS3-U3-51S5M-C USB 3.0 카메라 각각 IMX250 글로벌 셔터 CMOS 센서는 1/1.8의 흑백 버전 소니 IMX252 글로벌 셔터 CMOS 센서와 2/3의 흑백 버전이 구비되어 있다.
Chameleon3 CM3-U3-13Y3의 USB 3.0 카메라는 컬러와 흑백으로 이용 가능하며, 반도체 PYTHON1300 CMOS 이미지 센서 1.3 메가 픽셀을 제공한다.
Blackfly BFLY-PGE-50H5의 GigE Vision 카메라는 컬러 및 흑백에서 가능하며, 5 메가 픽셀 샤프 CCD 이미지 센서를 갖추고 있다.

IR 대물 렌즈 ‘PE IR 2000HR’
Seiwa Optical www.seiwaamerica.com

Seiwa Optical은 1000~2000nm 파장에서 색 보정 PE IR 2000HR 시리즈 렌즈를 선보일 예정이다. 높은 해상도, 높은 처리량의 렌즈 설계 재조명 없이 샘플로부터 약한 신호 수집을 가능하게 한다. 두 20×(NA : 0.6) 및 50×(NA : 0.71)를 사용할 뿐만 아니라, 1배, 2.5배, 50 배 및 100배의 표준 PE IR이 목적이다. LCD와 실리콘 보정 렌즈도 사용할 수 있다. 또한, 렌즈는 10mm의 작동 거리, 2.1mm (20×) 및 0.44mm (50×)의 접안 렌즈 FOV를 갖추고 있다.

<주요 특징>
Photo emission, Laser processing Silicon wafer 내층 관찰 적합
2000nm대 80%이상 투과율
20×, 50× 대응가능
표준 파장 1550nm

새로운 머신 비전 카메라 ‘LX 모델’
BAUMER www.baumer.com

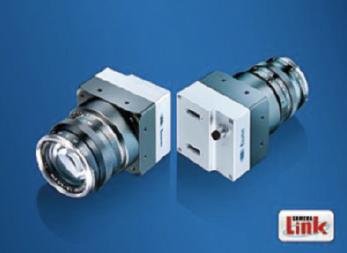

듀얼 기가비트 이더넷과 카메라 Link를 이용한 고해상도 CMOS 카메라 LX 모델은 높은 처리량으로 정밀 검사에 적합하다.
고해상도 CMOSIS와 LX 시리즈는 20 메가 픽셀 해상도의 센서를 탑재하고 있다.
듀얼 기가비트 이더넷 또는 카메라 Link 인터페이스 모두 높은 처리량으로 이미지 수집의 고해상도 품질에 까다로운 요구 사항을 가진 응용 프로그램에 적합하다.
뛰어난 이미지 품질과 뛰어난 감도, 높은 동적 프로세스에도  정확하고 안정적인 이미지 평가를 보장한다.
이번 전시회에서 BAUMER는 소니 CMOS 센서와 VisiLine 카메라를 포함한 머신 비전 카메라를 전시할 예정이다.

<주요 특징>
8,12,20 메가 픽셀의 해상도를 가진 CMOSIS 센서
240MB/s의 대역폭 및 PoE 지원 단일 또는 듀얼 기가비트 이더넷 인터페이스
모듈 렌즈는 M58, M42, F 마운트 또는 C 마운트
멀티 I/O 다중 ROI, HDR
GigEVision과 GenICam ™ 준수

USB3 비전 카메라 ‘BU 시리즈’ 출품
Toshiba Teli Corp www.toshiba-teli.co.jp

Toshiba Teli는 센싱 기기의 다양한 고객의 요구를 충족하기 위해 최적의 솔루션을 제공한다.
이번에 전시할 USB3 비전 카메라 BU 시리즈는 USB 3.0 카메라는 픽셀 데이터 읽기 CCD를 탑재하여 데이터를 읽을 때 모든 화소가 한 번의 프레임 처리에 로드 된다.
이 BU 시리즈는 CCD와 CMOS를 채용 integrated (one body)형 카메라이다
영상 출력 및 카메라 제어를 위해 USB3.0 인터페이스 표준은 높은 전송 속도를 사용해 산업 기기 통합이 간단하다.

<주요 특징>
BU302M : 120FPS, 1/1.8" CMOS 이미지 센서, 3 메가 픽셀 USB 3.0 카메라.
BU505M : 75FPS, 2/3" CMOS 이미지 센서, 5 메가 픽셀 USB 3.0 카메라.
BU1203MCF : 30FPS, 1/1.7" CMOS 이미지 센서, 12만 화소 USB3.0 카메라.

5M 대응 저배율 양방향 텔레센트릭 렌즈
‘Magnistar 시리즈’
Navitar, Inc. www.navitar.com

Magnistar 시리즈는 높은 해상도, 낮은 왜곡을 실현한 양방향 텔레센트릭 렌즈이다. 광학계에 의한 배율 오차가 매우 적어 대형 워크의 외관 검사 및 측정에 적합하다.
0.051×, 0.128×, 0.243×, 0.528×, 1×, 2×를 라인업에 추가, 43mm 대응 0.5×를 추가했다.
응용 범위는 FPD, PCB, 자동차 부품, 기타 대형 워크의 정밀 검사·계측에 적합하다.

<주요 특징>
양방향 텔레 센 트릭
조정 가능한 내장 아이리스
뛰어난 MTF 성능
0.1 % 미만의 이미지 왜곡
C 마운트와 F 마운트
