SVS-EF 어댑터, 상품 입고 자동화 스테이션에 적용

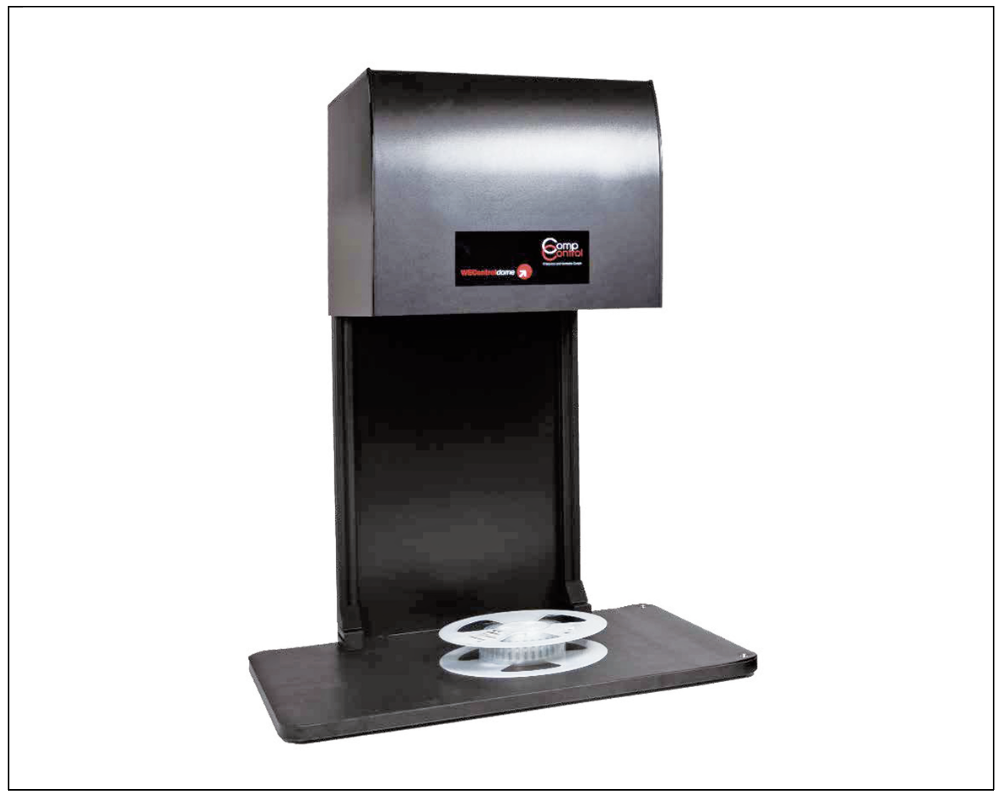

▲ CompControl의 자동화된 WEControlDOME 입고 상품 스테이션을 통해 절대적 투명성으로 입고 컨테이너를 등록할 수 있다.
전자 산업 관련 업체는 새로운 상품이 입고될 때 모든 것이 효과적이고 정확해야 한다. 가능한 한 짧은 시간에 입고 상품을 확인할 수 있고, 상품 수량 및 유형을 상품 관리 시스템에 예약한 다음 적절한 장소에 보관할 수 있어야 추가 지연 없이 구성 요소의 후속 처리가 실현될 수 있다. 들어오는 박스의 수동 등록은 일반적으로 너무 느리고 오류가 발생하기 쉬우므로, 경제적인 프로세스는 거의 불가능하다. 자동화된 솔루션은 일반적으로 들어오는 전자 부품의 다양한 형상의 박스 형태로부터 필요 데이터를 안정적으로 식별할 만큼 충분히 유연하지 않다.
독일 Gersfeld에 본사를 둔 Comp Control IT-Service und Vertriebs GmbH(이하 Comp Control)는 자동화된 상품 입고 스테이션 ‘Wecontrol Dome’으로 이 문제를 해결했다. Comp Control 전무이사인 Christoph Limpert는 “우리는 특히 전자 제품 제조를 위해 이 시스템을 개발하여 이 업계의 기업들이 입고 스테이션의 입고되는 상품을 절대적으로 투명한 방식으로 등록 할 수 있도록 했다”고 설명했다.
‘Wecontrol Dome’은 바코드 및 일반 텍스트 분석을 통해 주문 항목, 품목 유형, 수량, 배치 번호 및 기타 모든 정보와 같은 데이터를 결정하고 기록된 데이터를 제조업체 정보와 비교하여 확인한다. 추가적인 수동 개입 없이 이 시스템은 상품 관리 또는 ERP 시스템의 자동 상품 수령 게시를 인계 받고 컨테이너에 대한 자동 라벨링 시스템과 사진 문서를 통합할 수 있다.
31.4 메가픽셀로 모든 디테일 캡처
Christoph Limpert 전무이사에 따르면 이 시스템의 독창적인 특징은 통합 카메라를 통해 각 개별 박스와 박스에 있는 바코드 및 일반 텍스트 정보를 자동으로 캡처하는 것이다.
그는 “들어오는 패키지의 높이가 다르고 각 이미지 캡처의 작동 거리가 이전 데이터 수집과 다를 수 있기 때문에 이러한 시스템이 필요했다. 이러한 상황에서는 이미지 처리 시스템의 특별한 설정이 필요했고 SVS Vistek의 도움으로 실현할 수 있었다”라고 말했다.
고객과의 초기 예비 미팅 후 SVS-Vistek의 전문가들은 광범위 한 제품 포트폴리오에서 이 애플리케이션에 가장 적합한 카메라를 신속하게 찾았다. 구성 요소의 바코드 및 일반 텍스트 정보를 안정적이고 충분한 품질로 유지하고 평가 및 저장을 위해 이미지 데이터를 연결된 PC로 전송한다. 최대 60°C의 작동 온도를 허용하는 뛰어난 열 개념과 통합된 다용도 조명 제어와 같은 입증된 기능은 고객의 작업을 해결하기 위해 exo342MGE를 사용하는 또 다른 이유이다.
그러나 주요 과제는 수동으로 개입할 필요 없이 테스트 개체의 높이가 다르더라도 동일한 품질로 이미지를 캡처하는 것이었다. 카메라 제조업체는 카메라에서 직접 Canon EF 마운트 렌즈의 편리한 초점 및 조리개 제어를 허용하는 회사의 독점 개발인 SVS- EF 어댑터로 이 문제를 해결했다. 어댑터는 카메라가 자동 초점 기능을 갖도록 하여 높이에 관계없이 들어오는 전자 용기의 유연하고 빠르고 쉬운 이미지 획득을 위한 조건을 만든다.
작은 배치 크기의 추세
SVS Vistek의 제품 지원 책임자인 Thorsten Schmidt에 따르면 Comp Control의 SVS-EF 어댑터 적용은 이 제품 기능의 전형적인 예를 보여준다.
그는 “이것은 하나의 동일한 부품을 대량 제조하고 장기간에 걸쳐 검사하는 생산 라인에서 의미가 있다. 그러나 소량의 부품과 자주 변경되는 테스트 개체를 검사할 때는 완전히 다른 상황이 발생한다. 이러한 경우 효과적인 생산을 보장하기 위해 검사 솔루션을 신제품 및 매개변수에 신속하게 적용해야 한다”고 말했다. Schmidt에 따르면 적어도 인더스트리 4.0이 도입된 이후 추세는 다음과 같은 방향으로 이동했다.
“극단적인 경우 배치 크기가 1개로 줄어들면 더 유연한 솔루션이 생산 회사의 경제적 성공을 위한 필수 불가결한 전제 조건이다. Focusable 렌즈는 기하학적 치수가 다른 물체의 검사를 용이하게 하기 때문에 여기에서 중요한 빌딩 블록이다.”
어댑터는 EXO, FXO 및 HR 시리즈의 수많은 산업용 카메라와 함께 사용하여 추가 하드웨어 및 소프트웨어 없이 Canon EF 또는 EF-S 마운트로 초점 가능 렌즈를 제어할 수 있다. 카메라는 소프트웨어 관점에서 카메라의 GenICam 트리에 원활하게 통합되는 렌즈에 전원을 제어하고 공급한다. EF 어댑터는 C-마운트, M42 및 M58이 있는 렌즈 마운트용으로 다양한 변형으로 제공되며 SVS Vistek의 EXO, FXO 및 HR 시리즈의 모든 카메라와 함께 사용할 수 있다.
Schmidt는 “사용자는 해결해야 할 애플리케이션의 요구 사항에 따라 이미지 처리 시스템을 최적으로 설계하고 유연한 검사 솔루션을 쉽게 구현하기 위해 해상도, 이미지 획득 속도 및 인터페이스 측면에서 당사 포트폴리오의 다양한 카메라 모델을 선택할 수 있다”고 강조했다.
입증된 솔루션

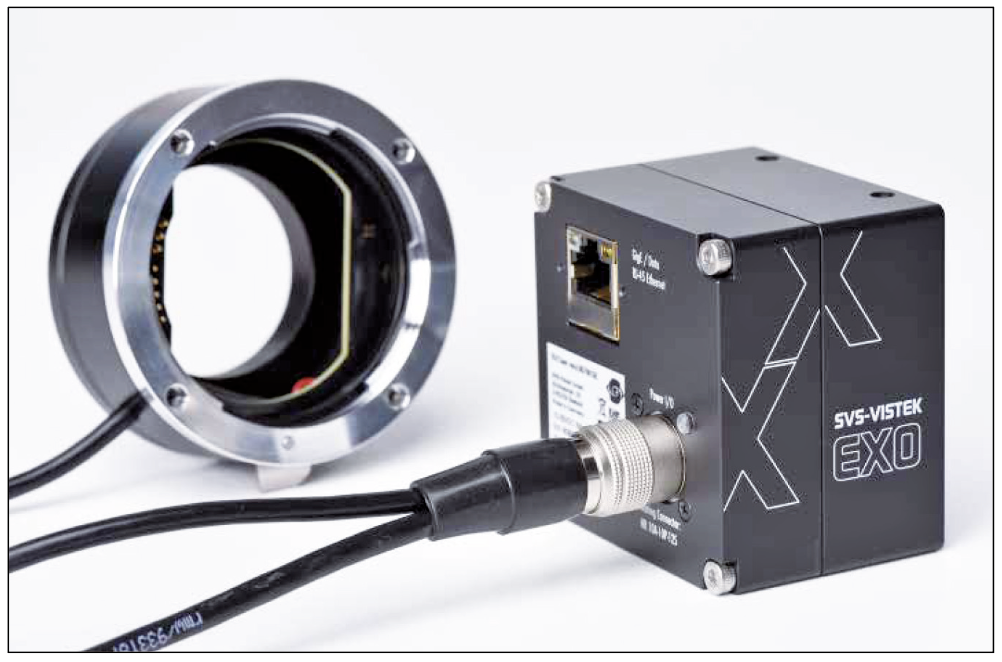

▲ SVS-Vistek의 SVS-EF 어댑터는 높이에 관계없이 들어오는 박스의 이미지를 캡처하는 데 사용되는 카메라의 자동 초점 기능을 활성화한다.
Limpert 전무이사에 따르면 그들의 자동 상품 입고 스테이션은 이미 전자 산업의 많은 회사에서 전 세계적으로 대량으로 사용되고 있다.
그는 “시운전 후 이러한 시스템은 때때로 고객사에서 24시간 내내 3교대로 작동하며 매우 안정적인 것으로 입증됐다. 드물게 오류가 발생하는 경우 항상 신속하게 지원을 받았고 이미지 처리 기반 문제는 즉시 해결됐다. 시스템 개발 단계에서 구성 요소 선택과 상세한 타당성 조사에서 이미 입증된 훌륭한 협력은 입고 스테이션의 성공적인 사용에서도 입증됐다”고 말했다.
자료제공: SVS-Vistek(www.svs-vistek.com)
