Allied Vision, 균일한 카메라 모듈을 위한 기초 제공하는 Stingray 카메라

만능 카메라로 Laetus에 도움을 주다

독일 Alsbach-Hahnlein에 위치한 Laetus GmbH는 포장 과정부터 결점이 있는 포장물질의 식별 등 제약 포장을 위해 고도로 개발된 제어시스템과 생산 개발에 특화되어 있다. Laetus의 제어 시스템 덕분에, 제약 회사는 오류 위험을 최소화하고 각 패키지의 추적성을 보장한다. Allied Vision Technologies(AVT)의 카메라가 자동화된 Laetus 제어시스템의 제조 및 포장과정에서 어떤 역할을 하고 도움을 주는지 알아본다.

다양한 제품의 종류와 세대교체
많은 사람들이 건강을 위해 영양제를 즐겨 먹고, 환자들이 치료를 위해 약을 사용하는 일이 많아지는 요즘 제약 산업이 자동화된 시설의 주요 소비자라는 것은 놀라운 일이 아니다. 그러므로 여러 Laetus 제어 시스템에서 의약품의 제조 및 포장 과정에서는 포장과 충전 완료 여부 검사는 고성능 디지털 카메라가 제품의 광학적 캡처를 기반으로 판단한다. Laetus는 몇 년 동안 FireWire 인터페이스와 산업용 카메라에 의존하며 AVT와 긴밀하게 협력하고 있으며 Laetus의 다양한 제품 라인에서 AVT의 Guppy, Marlin 및 Pike 라인에 속하는 카메라 들이 사용되어진다.
카메라의 세대교체는 얼마 전 ‘Stingray’가 최근 단종된 Dolphin 카메라의 뒤를 이을 때 일어났다. 이에 Laetus의 제품
관리 이사인 귄터 로덱(Gunter Rodeck)은 “역사적으로 새로운 Laetus 제품이 소개되었으며 우리가 직선이나 각진 렌즈마운트와 같은 이형을 사용함으로서 카메라의 종류가 점점 더 많아지고 있다”며 “우리가 모든 AVT 카메라에 만족했던 만큼 이 다양한 이형들이 우리의 프로세스에 효율적으로 최적화 되어있다"고 말했다.

모듈식의 카메라와 시스템
이 프로젝트의 원동력은 AVT의 Stingray 카메라 제품군의 도입이었다. 이미징 시스템 개발자가 센서 변형, 각도, 필터, 연결 및 하우징 등을 짜 맞출 수 있는 이 고성능 산업용 카메라는 ‘트랜스포머 카메라’로 알려져 있다. FireWire 버전만으로, 2,500가지 조합이 가능하며 Gigabit Ethernet 인터페이스 추가 모델은 이미 발표되었다.
로덱은 “Stingray와 마찬가지로, 우리는 모듈 식으로 우리의 시스템을 구축하고 표준 구성 요소에 대한 작업을 수행하는 싶었다”며 “Stingray 자체가 균일한 카메라 모듈을 위한 완벽한 기초를 제공 한다. 따라서 Stringray는 이 모듈식 개념의 센서 및 보드 레벨 버전의 넓은 팔레트를 갖고 있다”고 말했다.
하나의 표준 카메라만으로 이전에 있었던 여러 가지 시스템의 복잡한 요구 사항을 충족 할 수 없으므로 Laetus의 이상적인 카메라 모듈의 요구에 맞게 커스터마이즈된 새로운 것의 제품 개발이 필요했다.
요구사항: all in one, one for all
로덱은 “우리는 먼저 Laetus에서 우리의 숙제를 해결해야 했다”며 “우리의 ‘Swiss Army Knife’를 위해 우리 자신의 사양을 정의해야한다”고 말했다. 다음의 내용이 Laetus가 AVT카메라를 사용하기 전에 작성했던 요구사항들로 이는 곧 AVT가 모든 요구사항을 만족시켰음을 의미한다.

-다른 모든 Laetus 카메라와 같이 먼지와 변위로부터 카메라를 보호하기 위해 특별한 하우징으로 구성되어야 한다.
-각도 및 직선 마운트 품종을 바꾸기 위해 두 개의 FireWire 포트는 90° 각도로 위치해야 한다.
-배선을 줄이기 위해 I/O 포트는 제거하고 그 자리에는 카메라가 FireWire 연결을 통해 하드웨어 신호를 이용하여 순간적으로 트리거 될 수 있도록 하는 추가적인 트리거 회로 보드가 유닛 내에 위치해야 한다.
-기존의 C 마운트 렌즈 어댑터 하나와 컴팩트 M12 렌즈 하나를 묶은 것 그리고 통합된 LED 광원 하나 총 2개의 모듈형 설계가 있어야 한다.

단순한 구성과 높은 효율

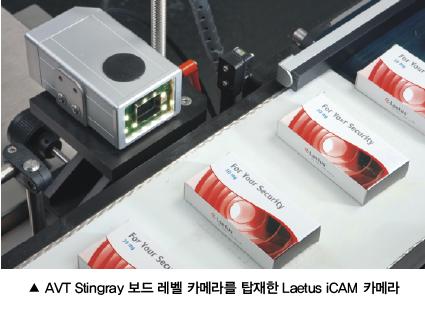

로덱은 “이 새로운 iCAM과 함께 우리는 근본적으로 우리의 시스템에서 카메라의 다양성을 감소시켰다”고 말했다. 이 과정에서 구성이 크게 단순해졌고 다양한 카메라 모델을 위한 창고 비용이 감소했다. 이전에 Guppy나 Marlin 기반 시스템의 클라이언트는 더 빠른 인터페이스와 더 나은 이미지 최적화 기능을 갖춘 최근 카메라 세대의 업그레이드로부터 미래에 혜택을 누릴 수 있다.
하나의 AVT 카메라 모델에 집중함으로써 개발자는 가능한 한 최고의 최적화 이미지 품질과 시스템 출력을 달성하기 위해 Stingray의 광범위한 ‘스마트 기능’을 더 자세히 탐구할 수 있다.

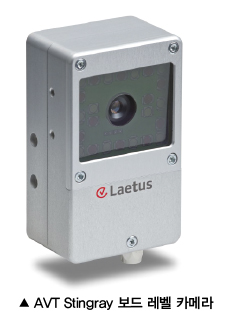

로덱에 따르면 “AVT의 Stingray는 이 프로젝트를 위해 운명되어졌으며 Stingray의 모듈형 구성 및 보드 레벨 버전뿐만 아니라 듀얼 FireWire 인터페이스는 iCAM을 위한 이상적인 기반이었다”고 말했다. 이어 “특별한 디자인은 AVT의 노하우이며 특히 FireWire 인터페이스 영역에서 특히 그렇다”고 말했다.
AVT의 독일 영업 관리자인 토마스 보겔(Thomas Vogel) 또한 성공에 대해 흥미로워 하며 “단지 기술적 노하우뿐만 아니라 상호 신뢰를 바탕으로 협력하기 때문에 우리는 Laetus가 이상적인 OEM 카메라를 위한 맞춤형 솔루션을 달성 할 수 있었다”고 말했다.

Allied Vision Technologies에 대해

업력 25년의 Allied Vision은 머신 비전 카메라 제조업체로서 산업용 카메라 설계에 많은 경험을 보유하고 있다. 개발 외에도 Allied Vision은 자신의 애플리케이션에 적합한 카메라를 찾는 고객에게 도움을 준다. 또한 Allied Vision은 산업 검사, 의료 및 과학 이미징, 트래픽 모니터링 등 다양한 애플리케이션을 위한 카메라 솔루션을 제공한다.

자료제공 | Alled Vision Technolgies(www.alliedvision.com)
