혁신적인 BSI센서 탑재한 고속카메라 Phantom TMX 및 T시리즈 ‘눈길’

Phantom TMX 고속카메라 시리즈

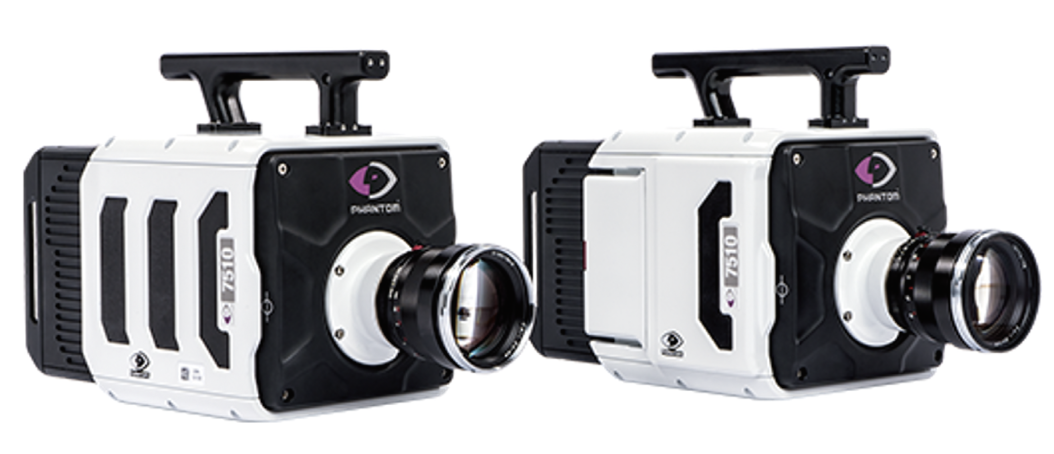

새롭게 설계된 고속카메라 Phantom TMX 시리즈

Phantom TMX 고속카메라는 TMX7510, TMX6410, TMX5010 의 3가지 모델로 고객에게 공급되고 있다. 고속카메라의 외형은 하얀색과 검정색의 투톤으로 고급스럽게 디자인된 것이 특징이다. 앞면은 검정 바탕에 마운트 부분은 흰색으로 포인트를 주어 렌즈가 눈에 띄게 설계됐다. 바디부분은 하얀 바탕에 검정색으로 포인트를 줌으로써 단순미를 나타냈고, 뒷부분은 검정색으로 마무리함으로써 깔끔하면서도 고급스러운 외관을 자랑한다.

혁신적인 기술 세계 최초 BSI 센서 도입

Phantom TMX 고속카메라는 고속카메라 업계 최초로 BSI(Back Side Illumination) 센서 기술을 도입한 최초의 고속촬영 장비이다. BSI센서는 포토 다이오드를 센서 아키텍처에서 광원에 더 가깝게 배치하고 센서의 금속회로를 포토 다이오드 뒤에 배치하도록 설계함으로써, 최대한의 빛을 받아 고속에서도 고화질의 영상을 얻도록 보완된 뛰어난 혁신적인 첨단기술이다.

이렇게 광 다이오드가 광원에 더 가깝게 배치되면서 금속 회로에 의한 방해를 받지 않기 때문에, 광 감도 및 양자 효율이 향상됐다. 둘째는 프레임 속도가 증가하더라도 지속적으로 동일한 데이터 처리량을 제공한다는 것이다. 간단히 말하면, Phantom TMX 고속카메라의 BSI 기술혁신으로 초고속의 촬영에서도 우수한 고화질의 영상 획득이 가능하게 되었다는 것을 의미한다.

세계에서 가장 빠른 촬영속도

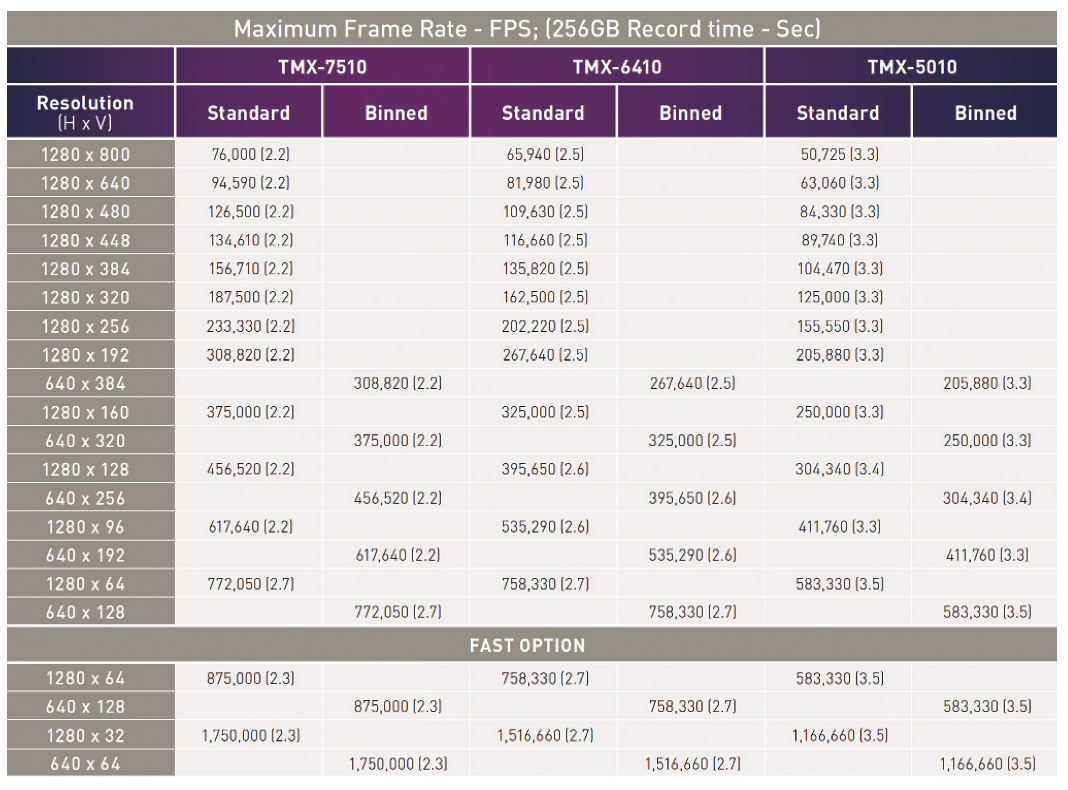

지금까지 가장 빠른 고속카메라의 경우 1280x800 해상도에서 최대 초당 2만5000장을 제공하였으나 Phantom TMX 7510 고속 카메라는 1280x800 해상도에서 최대 초당 7만6000장을 제공한다. 이러한 BSI 기술도입으로 인해 3배나 커진 속도에서도 선명하고 깨끗한 화질의 영상을 제공하게 된 것이다.

대용량 메모리

Phantom TMX7510 시리즈 고속카메라는 12비트 픽셀 심도의 높은 비트 심도로 더 좋은 그레이 레벨을 제공하고 아주 미세한 부분까지 고속 촬영이 가능하다. 그리고 고속카메라의 경우 고속으로 초당 대용량의 영상을 촬영하기 때문에 카메라가 제공 하는 메모리의 용량은 매우 중요하다.

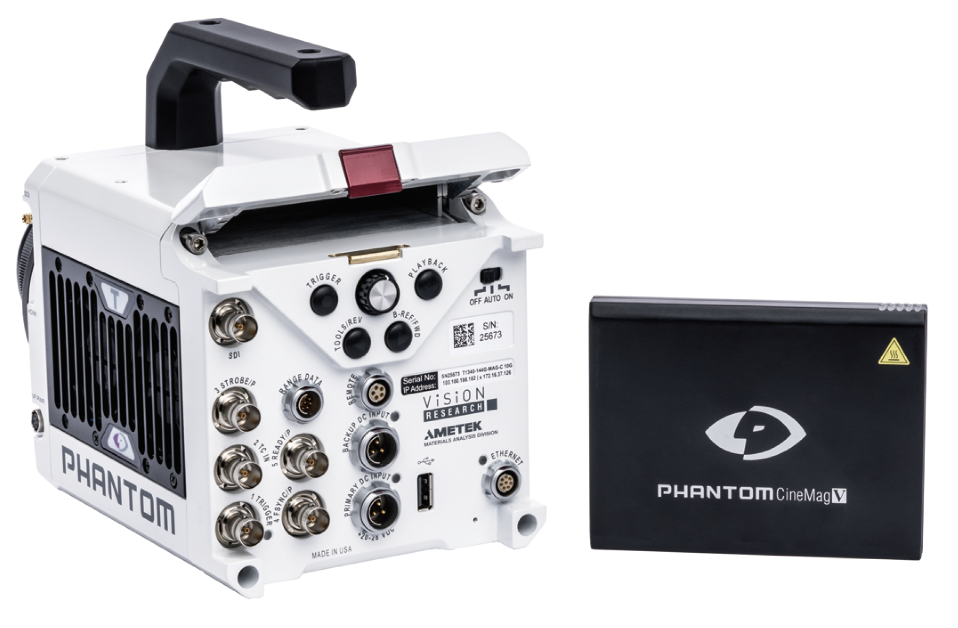

이 고속카메라는 128GB, 256GB, 512GB 세가지 버전의 내장 메모리와 2TB or 8TB Phantom CineMag V 저장 장치까지 옵션으로 선택할 수 있어서 사용자의 분야에 적합한 메모리를 선택할 수 있으며, 안전하게 촬영 한 영상을 저장할 수 있다.

또한, 10기가 이더넷의 기본 제공으로 대용량의 데이터를 카메라 메모리에서 직접 저장매체로 빠르게 다운로드를 할 수 있고, 카메라 메모리 혹은 전용 CineMag V에 저장된 영상을 Offload 할 수 있다.

Phantom T 고속카메라 시리즈

세계최초 4.2메가픽셀의 BSI 센서 탑재

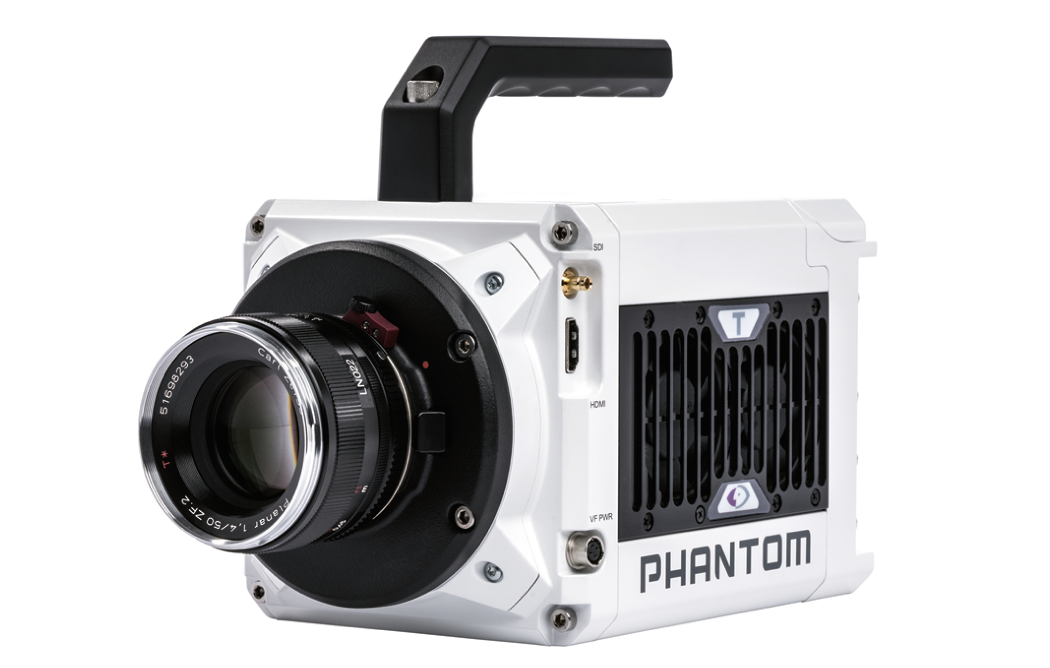

Phantom T4040 고속카메라는 Phantom TMX 고속카메라 시리즈에 이어 BSI센서를 탑재한 두 번째 고속카메라이다. 다만 TMX 시리 즈는 1메가픽셀의 풀해상도 센서로 이뤄졌으나, 이 고속카메라는 4.2 메가픽셀의 고해상도 센서를 탑재하였다.

Phantom T 고속카메라는 T4040 모델 외에 1메가픽셀 1280x800 해상도의 BSI센서를 탑재한 T3610과 T2410 2가지 버전의 고속카메라도 공급하고 있다. 외형은 하얀색과 검정색의 투톤으로 고급스럽게 디자인되었으며, TMX 고속카메라보다 작고 가볍다. 앞면은 흰 바탕에 마운트 부분은 검정색으로 포인트를 주어 렌즈가 눈에 띄게 설계되었고, 바디부분은 하얀 바탕에 검정색으로 포인트를 주어 깔끔하면서도 고급스럽다.

2560 x 1664해상도에 최대 9350FPS 고속촬영

BSI 기술이 적용된 T4040 고속카메라는 와이드한 4.2메가 픽셀의 2560x1664 풀해상도에서 초당 9350장까지 제공하여 39기가픽셀 이상의 높은 데이터 처리속도를 제공한다. 해 상도를 줄일 경우 초당 44만4000장까지 고속 촬영이 가능하며, 1㎲ 노출시간 제공으로 고화질의 영상을 획득한다. 이 고속카메라는 차세대 고속카메라로써 Binning 모드에서는 표준모드보다 2배 높아진 수직해상도에서 고속촬영이 가능하여 고화질의 영상을 획득할 수 있다.

비전리서치에서 개발한 Back Side Illuminated 센서가 탑재된 Phantom T4040 고속카메라는 광감도와 QE가 매우 향상됨으로써 2560x416 해상도에서 초당 3만7200장을 제공하고, 수직해상도를 2배로 증가시킨 해상도 1280x832의 Binned 모드에서도 동일한 촬영속도인 초당 3만7200장을 제공한다.

대용량 메모리

Phantom T4040 고속카메라는 12비트 픽셀 심도의 높은 비트 심도로 더 좋은 그레이 레벨을 제공하고 아주 미세한 부분까지 고속 촬영이 가능하다.

그리고 고속카메라의 경우 고속으로 초당 대용량의 영상을 촬영하기 때문에 카메라가 제공하는 메모리의 용량은 매우 중요하다. 이 T4040 고속카메라는 64GB, 128GB, 256GB 등 세가지 버전의 내장 메모리와 2TB or 8TB Phantom CineMag V 저장장치까지 옵션으로 선택할 수 있어서 사용자의 분야에 적합한 메모리를 선택할 수 있으며, 안전하게 촬영한 영상을 저장할 수 있다.

또한 10기가 이더넷의 기본 제공으로 대용량의 데이터를 카메라 메모리에서 직접 저장매체로 빠르게 다운로드를 할 수 있고, 카메라 메모리 혹은 전용 CineMag V에 저장된 영상 을 Offload 할 수 있다.

다른 Phantom 고속카메라와 마찬가지로 T4040은 다양한 렌즈 선택이 가능하며, Nikon F/G 마운트가 기본 제공되며, 그 외 PL, C, M42, Canon EOS 마운트 등을 원하는 시험 분야에 맞춰서 선택하여 사용할 수 있다.

Phantom 고속카메라는 카메라와 같이 제공되는 PCC 소 프트웨어 프로그램을 이용하여 밝기, 게인, 감마, 채도, 화이 트밸런스 등의 영상 편집이 가능하고, 거리, 속도, 가속도, 각 도 및 각속도 등의 기본적인 계측 및 분석을 할 수 있다.

비전리서치가 개발한 BSI센서기술로 모든 해상도에서 거의 동일한 데이터 처리속도를 제공하는데, 이 기술을 제공하는 고속카메라는 Phantom 고속카메라가 유일하며, 고속카메라 업계 최초로 개발된 혁신적이면서도 선구적인 첨단 기술이다.

Phantom T4040 해상도 및 촬영속도 (128GB 메모리)

Phantom T3610 & T2410 해상도 및 촬영속도 (128GB 메모리)
