화물 열차 고장 감지 시스템에 Basler scout GigE 카메라 사용

고속 주행에 높은 민감도, 높은 프레임 속도 연속 이미지 캡쳐

다른 운송 수단에 비해 철도 여행은 매우 안전한 것으로 간주된다.
하지만 사고 발생 가능성을 완전히 배제할 순 없으며 열차 사고가 발생하면 커다란 재앙이 되거나 인명손실로 이어질 수도 있다.
이는 특히 낡은 열차에 대한 고장 감지 프로세스가 필요함을 의미한다.

열차 품질 관리에 필요한 검사 시스템
지금까지 열차에 대한 적절한 검사 방법은 작업장의 기술 정비 직원들에 의존하는 것뿐이었다.
장거리 열차 노선이 많은 넓은 국가들은 정기적인 유지보수 점검을 위해 열차를 정비소로 가져오는 일은 현실적이지 못하다.
하지만 열차에서 안전상 아주 중요한 부품들에 대한 잦은 품질 관리는 완전한 정비소를 구축하는 것보다는 보다 쉽게 설치할 수 있다. 이는 비용 대비 효과적인 검사용 솔루션을 이용해 가능하다.
첨단 기술을 이용하면 운행 일정을 방해하지 않고도 전속력으로 달리는 열차의 품질 관리가 가능하다. 이것이 바로 열차 고장에 대한 검사 시스템이 필요한 이유이다.

캡처 이미지 통제실로 전달
열차 고장시 검사 시스템의 주 목적은 움직이는 열차의 차대와 휠에 재앙적 고장으로 이어질 수 있는 결함이 있는지 검사하는 것이다.
기본적인 목표는 열차를 세우지 않고도 이들 부품을 검사해 소중한 시간을 절약하고 각각의 차대가 안전한 상태임을 보장하는 것이다.
최근 Basler는 열차 고장 검사 시스템을 고객사에 적용한 사례를 발표했다. Basler에 따르면 그들의 고객사들은 50~60km/h 속도로 주행 중인 화물 열차를 위주로 검사한다.
검사대상 열차에는 비교적 낡은 차량도 포함되어 있는 경우가 많다.
캡처된 이미지 데이터는 고장 감지 시스템에서 100미터 이내의 역 근처 통제실로 전달된다.

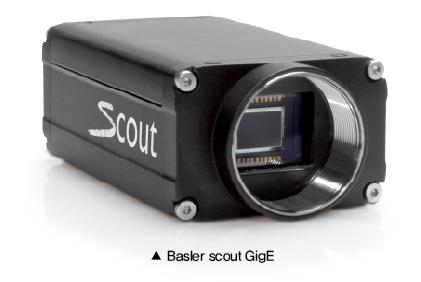

Basler scout GigE 카메라 검사 시스템에 설치

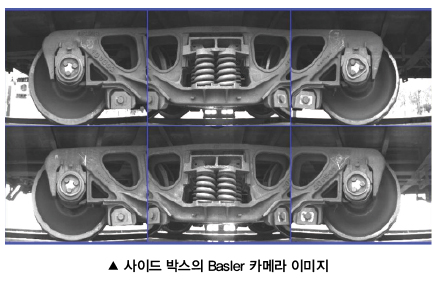

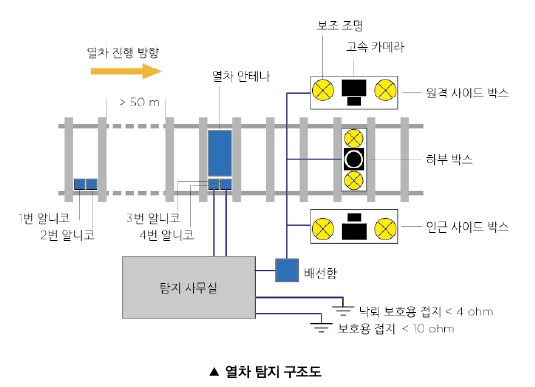

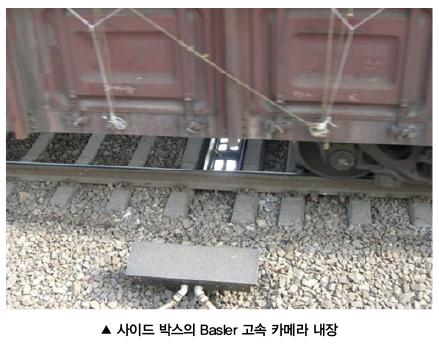

열차 고장시 감지 시스템은 노면에 Basler scout GigE 카메라 3대, 선로 옆에 scout GigE 카메라 2대가 사용된다. 열차가 50~60km/h의 속도로 시스템을 통과하면 카메라가 차대와 휠의 이미지를 캡처하고 이미지는 통제실로 전송하게 된다. 그런 뒤 통제실의 전문가들이 각각의 이미지를 꼼꼼히 검사해 결함이 있는지 확인한다.
합리적 균형을 갖춘 해상도와 민감도
Basler 에어리어 스캔 카메라는 해상도와 민감도 사이의 합리적 균형이 이루어져 있다. 민감도는 시스템이 고속 주행 중인 열차의 이미지를 깔끔하게 ‘포착’할 수 있는 짧은 노출 시간을 지원하기 위한 열쇠이다.
카메라가 갖고 있는 높은 프레임 속도는 열차가 통과할 때 시스템이 연속적으로 이미지를 캡처할 수 있게 해 준다.
GigE 인터페이스를 지원하는 카메라는 시스템과 통제실 간의 손쉬운 연결을 가능케 하는 커다란 이점을 제공하게 된다.
Basler pylon API는 카메라와의 연결을 쉽게 해 주어 엔지니어들이 애플리케이션 설계에만 집중할 수 있게 해주는 강력하고 사용하기 쉬운 애플리케이션 프로그래밍 인터페이스이다.

Basler AG에 대해

Basler는 공장자동화, 의료&생명과학 및 교통 애플리케이션을 위한 디지털 카메라의 선도적인 글로벌 제조업체이다. 제품은 업계의 요구 사항에 따라 디자인되며, 용이한 통합, 작은 크기, 우수한 이미지 품질과 우월한 가성비를 제공하고 있다.
Basler는 1988년에 설립되어 비전 기술에서 25년 이상의 경험을 가지고 있다.
500여명의 직원이 독일 아렌스부르크의 본사와 미국, 싱가포르, 타이완, 일본, 한국의 지사에 근무 중이다.

자료제공 | Basler Korea(www.baslerweb.com)
