ULTRAMAX : 궁극적인 영상 처리 기술
UltraMax는 FLIR가 개발한 혁신적인 이미지 처리 기술로서, 일반 열화상 이미지를 최고 네 배 더 많은 픽셀과 50% 낮은 잡음 레벨로 처리하여 보고서에 삽입할 수 있게 해준다. 그러므로 작은 대상 물체도 크게 확대할 수 있으며 또한 더 정확하게 측정할 수 있다.

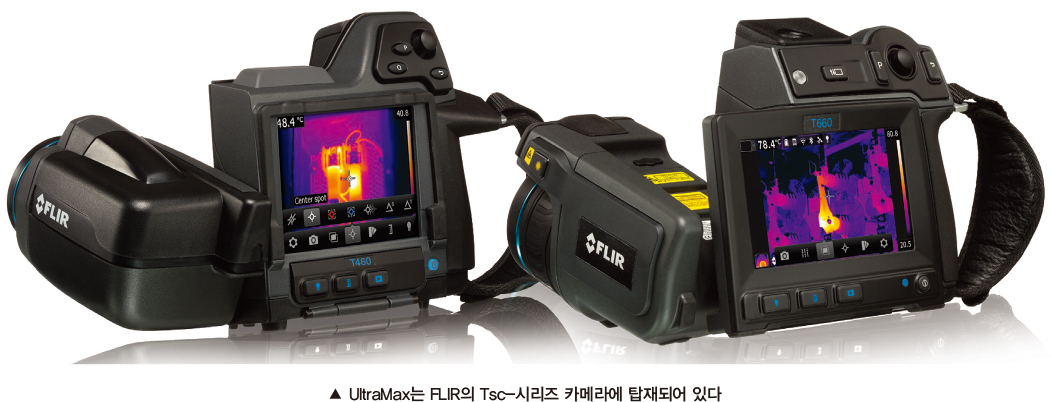

UltraMax는 화질개선 기술로서, FLIR의 T430sc, T450sc, T630sc 및 T650sc 카메라에 적용되어 여러 열화상을 촬영하고 그 데이터를 처리, 조합하여 한 장의 열화상으로 만들어 준다. 그 결과 열화상의 픽셀(화소)을 네 배 증가시켜주며 풀-라디오메트릭 측정 데이터를 제공한다. 320x240 픽셀 분해능의 T430sc 또는 T450sc 카메라는 이제 FLIR UltraMax 기술을 적용하여 640x480 픽셀의 이미지를 만들어준다.
마찬가지로 기본 분해능이 640×480 픽셀인 T630sc와 T650sc 카메라는 이제 이 기술로 1.2메가픽셀의 고화질 열화상을 제공한다. UltraMax 기술이 적용된 열화상은 더 선명하고 더 넓어서 작은 물체도 정확하게 측정하고 분석할 수 있는 것이다.

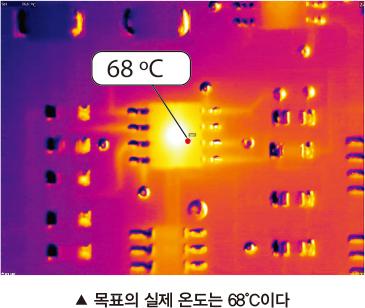

같은 면적에 네 배 더 많은 픽셀을 제공하므로 결과적으로 종전보다 더 작은 면적을 측정할 수 있다. 따라서 특히 작은 물체의 측정 결과가 더 정확하게 되는 것이다. 이제 사용자는 UltraMax 기술 덕분에 더 향상된 화질로 더 높은 업무 효율을 달성할 수 있게 되었다.
UltraMax 소개
UltraMax는 여러 장의 이미지에서 데이터를 추출, 처리하여 분해능을 높이고 잡음을 제거하여 초고화질의 열화상을 만들어 주는 첨단 영상 처리기술이다.
내삽(interpolation) 또는 픽셀 평균화(pixel averaging) 등의 다른 이미지 처리 기술과 비슷해 보이지만 서로 전혀 다른 기술이다.
UltraMax 기술은 사람의 자연스러운 동작을 이용하여 각기 서로 약간씩 옵셋되어 있는 여러 장의 이미지를 캡처한다. 그러므로 한 장의 이미지에 들어 있는 것보다 훨씬 더 많은 데이터를 수집하는 것이다. 이 데이터를 조합하여 한 장의 이미지를 만들면 이 이미지에는 카메라 자체의 디텍터보다 훨씬 더 많은 숫자의 픽셀이 포함된다. 또한 여러 장의 이미지에 있는 비슷한 포인트의 데이터를 서로 비교하여 픽셀 노이즈를 제거할 수 있어서 더 선명한 이미지를 얻을 수 있게 된다.

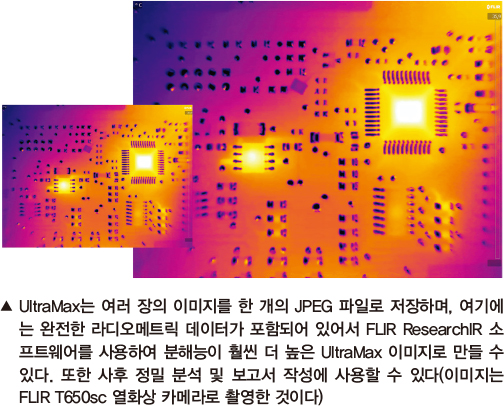

FLIR UltraMax는 일초 이내에 16장의 열화상을 캡처한다. 이 이미지들은 모두 한 개의 jpg 파일로 카메라 내에 저장되며, 카메라 또는 소프트웨어를 통해 디스플레이하면 한 장의 열화상으로 보이게 된다. FLIR Tools를 이용하면 이미지 분해능(해상도)을 더 향상시킬 수 있다.
이것이 UltraMax 기술의 특징이다.

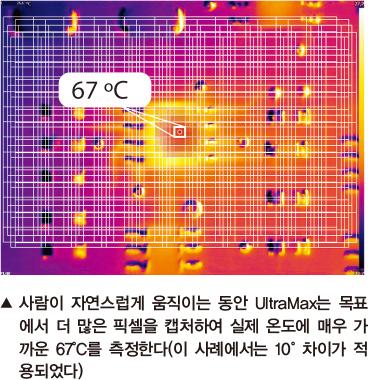

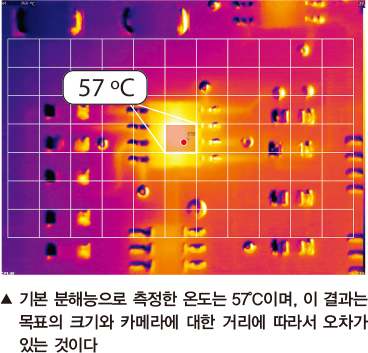

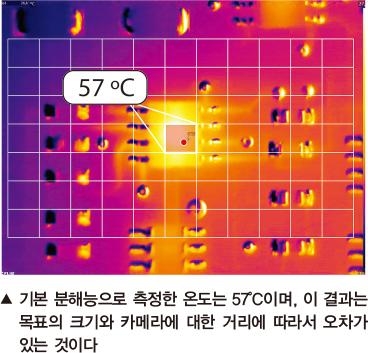

화질이 개선된 열화상은 분해능은 두 배, 픽셀 숫자는 네 배 더 증가한다. 증가한 픽셀도 모두 정상적인 열화상과 동일하게 라디오메트릭 데이터를 가지고 있다. 그러므로 UltraMax 기술이 적용된 열화상은 더 선명하고 더 확대되어 작은 물체도 정확하게 측정하고 분석할 수 있는 것이다. 같은 면적에 네 배 더 많은 픽셀을 제공하므로 결과적으로 종전보다 더 작은 면적을 측정할 수 있다. 따라서 특히 작은 물체의 측정 결과가 더 정확하게 되는 것이다. 예를 들어 FLIR T430sc 열화상 카메라의 분해능은 320x240 픽셀이므로 총 픽셀 숫자는 76,800개이다. 그러나 UltraMax 기술을 적용한 T430sc 카메라의 열화상은 분해능이 640x480이며 총 픽셀 숫자는 307,200개로 증가한다. 예를 들어 FLIR T630sc 카메라의 열화상에 UltraMax 기술을 적용하면 1280x960 픽셀의 분해능과 1.2 메가픽셀의 열화상을 얻을 수 있다. UltraMax 기능은 필요에 따라서 카메라 설정 메뉴로 ON/OFF 할 수 있다.
제한
UltraMax 기술로 화질을 더 개선할 수 없는 조건이 있다. 목표를 촬영하는 동안 사람의 움직임이 너무 크면 캡처된 여러 장의 이미지를 서로 배열할 수 없게 될 수 있다. 이와 비슷하게, 열화상 카메라를 삼각대에 장착하면 동작이 너무 작아서 여러 이미지들 사이에 적당한 옵셋이 나타나지 못하게 된다. 촬영하는 동안 카메라를 두 손으로 자연스럽게 잡고만 있는 것이 가장 좋다. 또한 명암비(콘트라스트)가 일정하게 너무 낮거나, 초점이 맞지 않는 이미지들만 캡처했을 때에도 이 기술이 제대로 적용될 수 없다.
자료제공 | 플리어시스템코리아(www.flir.com)
