키슬리, 테스트 및 측정 업계 최초 ‘터치스크린 방식’ 디지털 멀티미터 DMM7510 발표

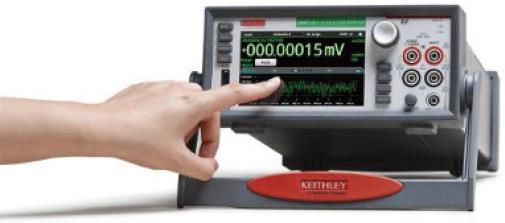

첨단 전기 테스트 계측기 및 시스템 분야의 세계 선두주자인 키슬리 인스트루먼츠(Keithley Instruments)는 새로운 종류의 디지털 멀티미터 중 최초 모델로 DMM7510 7½-Digit 터치스크린 방식의 그래픽 샘플링 멀티미터를 발표했다.

높은 정확도·통합형 데이터 시각화 기능·대화형 설계
이 제품은 높은 정확도의 디지털 멀티미터, 파형 캡처용 디지타이저, 정전 용량식 터치스크린 사용자 인터페이스가 통합된 솔루션이다. DMM7510은 측정 결과의 정확도에 대한 확신과 측정 결과를 심층적으로 탐구할 수 있는 기능, 그리고 직관적인 터치스크린 조작 기능을 제공하도록 설계되었다. 본 제품의 사용자 인터페이스는 사용자가 더 빠르게 익히고 효율적으로 작업하며 손쉽게 연구하도록 지원하는 키슬리의 “Touch, Test, Invent” 설계 컨셉을 이어받 았다.

저 준위 파워 분석, 센서, 의료 장비 연구 개발, 부품 테스트에 적합
DMM7510은 높은 측정 정확도와 결과의 무결성으로 3½부터 7½ Digit까지 분해능 수준을 선택할 수 있는 유연성을 제공한다.
또한 14ppm DC Voltage 정확성을 1년동안 유지하며 온도 및 시간 드리프트를 최소화하는 자동 캘리브레이션 기능이 있다. 확장된 측정 범위(100mV, 1Ω 및 10㎂)로 낮은 레벨에서의 측정 정확도를 향상시킨다.
신호 샘플링 또한 정확도가 높아 1MS/sec 18비트 디지타이저를 나타내며 추가 계측기 또는 PC 없이 전류 및 전압 파형 확인 및 분석이 가능하다.  엣지, 펄스, 윈도우 트리거를 포함한 아날로그 트리거 기능을 강화하고 저 준위 파워 분석, 센서, 의료 장비 연구 개발, 부품 테스트에 적합하다.
대화형 기능 및 파형 시각화, 12.7cm 터치스크린 인터페이스
더 빠르고 직관적인 테스트 설정을 지원하며 결과를 수치와 그래픽으로 확인할 수 있는 터치스크린 인터페이스/디스플레이로 패닝, 핀치, 줌 기능과 커서를 설정하는 기능을 제공한다.
DMM7510이 제공하는 추가적인 기능들은 하단 스와이프 화면데이터 버퍼에 저장된 모든 테스트 결과를 그래프, 히스토그램 또는 수치/데이터시트 형식으로 표시한다. 또한 한번에 최대 4개의 읽기 버퍼에서 내장 그래프 유틸리티와 USB 2.0 메모리 포트를 통해 테스트 결과와 화면 이지미를 간편하게 저장한다.

무료 KickStart 계측기 제어 시작 소프트웨어 구성
이 제품은 저저항 분야에 대한 지원이 내장되어 있는데 입력 커넥터, 원격 제어 인터페이스(GPIB, USB 2.0, LXI/이더넷), D-sub 9핀 디지털 I/O포트(내부/외부 트리거 신호 및 핸들러 제어용), 임베디드 TSPⓇ(테스트 스크립트 프로세서)가 탑재된 다른 키슬리 계측기와 연결할 수 있는 TSP LinkⓇ 잭 등을 포함한 복수 계측기이다.
또한 테스트 솔루션 연결 및 제어부, PC 사용자가 측정할 수 있는 무료 KickStart 계측기 제어 시작 소프트웨어를 구성하고 있다.

DMM7510은 디바이스 특성파악, 디버깅, 테스트 자동화 기능 지원
키슬리 개발 매니저인 제리 야네크(Jerry Janesch)씨는 “엔지니어가 테스트 대상 장치를 심층적으로 이해하려면 기존 DMM에서 제공하는 것보다 더 높은 정확도와 빠른 속도로 미세한 신호를 캡처할 수 있어야 한다. 또한 DMM7510은 디바이스 특성파악, 디버깅, 테스트 자동화 기능까지 지원하고 있다”고 말했다.

자료제공 | 한국텍트로닉스(www.tektronix.co.kr)
