Global vision market을 펼친 Vision China 2015

Vision China 2015가 China Society of Image and Graphic (CSIG)과 Messe Muenchen International(MMI) 주최로 지난달 17일에서 19일까지 3일간 중국 상하이 뉴인터내셔널 엑스포 센터(Sanghai New International Expo Center:SNIEC)에서  열렸다.
이 전시회는 전문적이고 권위있는 국제 머신 비전 업계와 중국내 비전 관련 다양한 산업 분야의 전문가 및 학자들이 참석한 가운데 참관객 약 4만 여 명이 방문하였다. 최대 규모의 전시회를 개최한 주최측은 머신 비전 제품  핵심 구성 요소 및 부품을 전시해 머신 비전의 혁신적인 솔루션을 개발하고 시장 경쟁력을 도모할 수 있는 기회를 마련했다고 밝혔다.

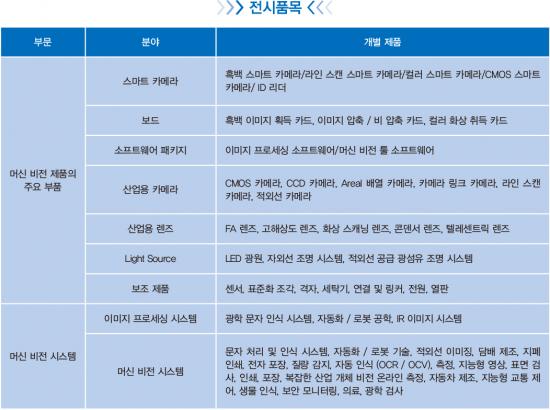

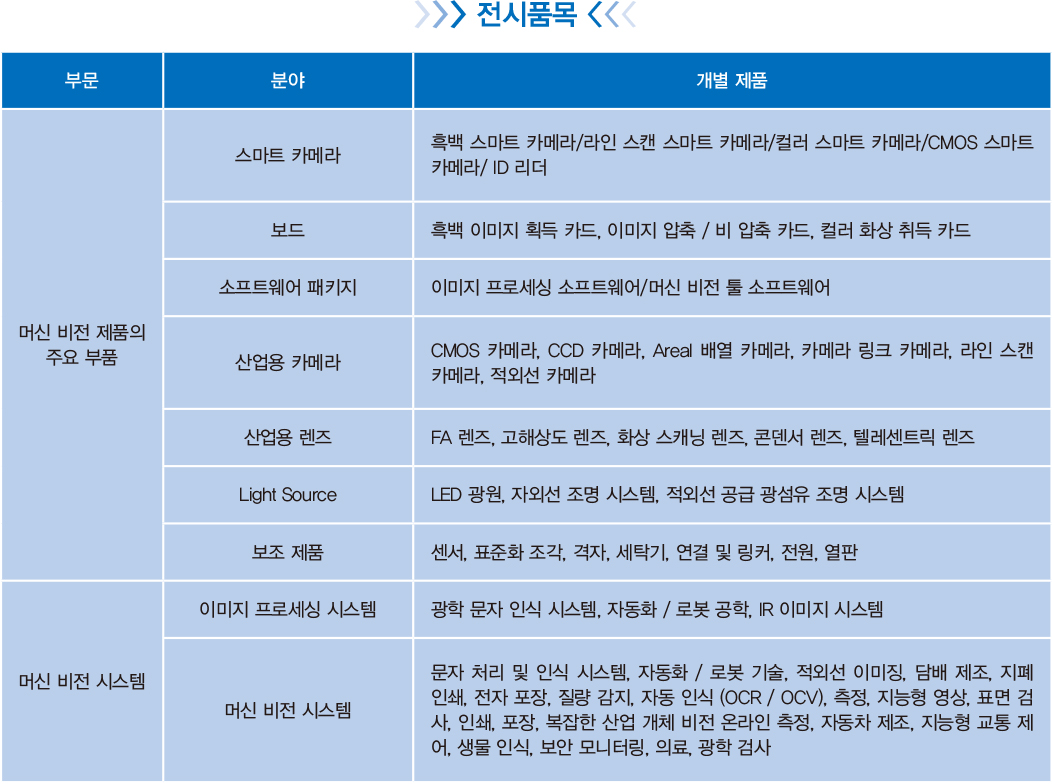

이번 전시회에서 전문가, 연구자, 기술자 및 다른 관련 업계 전문가들이 내세운 주요 제품과 핵심적인 기술분야는 다음과 같이 소개했다.

•Machine vision cameras
•Smart cameras
•Imaging boards
•Vision software
•Industrial lenses
•Illumination systems
•Machine vision systems
•Additional imaging components

이러한 내용을 위주로 열린 이번 전시회에는 공장 자동화, 로봇 공학, 전자, 반도체, 자동차 제조, 인쇄, 음식 및 음료, 교통 및 감시, 국방, 의료 영상을 포함 관계자들이 대거 참석했다는 데에 큰 의미를 두고 있다.
독일 머신 비전 전시회  VISION 214의 결과를 통해  VDMA와 AIA 양쪽의 최근 보고서에서  중국의 머신 비전 기술의 사용 증가는 2015년 업계 전체의 성장에 중요한 역할을 할 것이라고 전망했다. VDMA에 따르면 중국은 지난해 9월에 외국 수주 수입이 13% 증가 했다고 보고했다. 또한 독일의 머신 비전 산업 매출의 10%은 중국에 수출되고 있다고 지적했다.
최근 들어  Basler, Lumenera, Euresys, Allied Vision, Vitrox 및 IDS 이미지 개발 시스템과 같은 기업들이 아시아 시장을 확대해 나가고 있는데 이번 전시회를 통해 중국의 머신 비전 시장의 규모를 확인할 수 있는 기회가 될 거라는 분석이다.
올해 개최된 Vision China 2015는 세계 무대에 진출하려는 중국의 머신 비전 기업을 소개하는 플랫폼을 제공했다는 평가이다.

Vision China 2015
>> 참가 업체 소개

LX의 GigE 머신 비전 카메라/Verisens XC 비전 센서
Baumer
Baumer는 비전 차이나 부스에 LX의 GigE 머신 비전 카메라와 Verisens XC 비전 센서를 내 놓았다.
LX 카메라의 기능은 CMOSIS 이미지 센서와 듀얼 기가비트 이더넷 인터페이스와 8 메가 픽셀 CMV8000 센서(LXG-80), 12만 화소 CMV12000 센서(LXG-120) 및 20만 화소 CMV20000 (LXG-200)를 선보였다. 컬러 또는 흑백으로 이용 가능하며, 파워 오버 이더넷, 복합적인 I/O를 제공하는 이 카메라는 GigE 비전과 GenICam을 따른다.
Baumer는 최근 3D 컬러의 식별과 선명도를 쉽고 빠르게 설치할 수 있는 색상 FEX 조수로 지원되는 비전 센서의 Verisens XC 시리즈의 라인업을 확대했다. 4 시각 센서 모델 중 640×480 또는 1280×960 CCD 이미지 센서를 사용할 수 있다. 비전 센서는 이더넷 인터페이스 (다양한 조명 조건이나 개체의 색으로 안정적인 이미지 평가가 가능) FEX 이미지 프로세서 전원으로 작동시키는 외부 조명에 48V 또는 4A 펄스 중 하나와 통합 된 플래시 컨트롤러와 제1 설정 가능한 Web 인터페이스를 제공한다.

Flare12M125MCL 머신 비전 카메라/
DVR Express 코어 리코딩
IO Industries

IO Industries의 유통회사 Luster LightVision Co. Ltd.가 이번 비전 차이나 부스에  플레어 12M125MCL 머신 비전 카메라와 DVR Express 코어 리코딩을 선보였다. 12 만 화소 흑백 플레어 12M125MCL는 5.5마이크론 픽셀 크기와 CMOSIS에서 12만 화소 CMV12000 CMOS 이미지 센서를 갖추고 있다. 2개의 10-탭 카메라 링크 인터페이스는 124fps에서 전체 4096x3073의 촬상을 가능하게 하는 8비트 형식과 99fps에서 전체 해상도 이미지 화를 가능하게 하는 10비트 포맷을 포함해 이미지 출력에 사용 된다. 플레어 12M125xCL는 글로벌 셔터 동작 HDR 옵션을 사용하여 프로그램 가능한 노출 모드 및 자동 노출과 컬러 밸런스를 제공한다.
또한 Luster LightVision Co. Ltd.는 Camera Link 카메라에 IO Industries의 DVR Express 코어 압축되지 않은 리코딩을 선보였다. 이러한 장치는 이동식 솔리드 스테이트 드라이브 및 외부의 컴퓨터를 통해 원격 제어로 비 압축 기록을 제공한다.

Coaxlink 쿼드 G3 프레임 그래버
Euresys

Euresys사는 Coaxlink 쿼드 G3 프레임 그래버를 선보였다. 이 제품은 25 기가비트/ 초(2.5 기가 바이트/초)의 총 전송 속도를 위한 4개의 CXP-6 CoaXPress의 연결을 제공한다. 쿼드 G3는 PCIe3.0×4 버스 20디지털 I/O 라인을 갖추고 있으며, 라인 스캔 검사 응용 프로그램에서 입증된다. 또한 Coaxlink 쿼드 Coaxlink 듀오와 Coaxlink 모노 프레임 그래버도 동시에 선보였는데 이들은 더 긴 케이블 길이, 안정성 및 유연성을 필요로 하는 데이터와 프레임 속도를 사용하는 애플리케이션을 대상으로 한다.  Picolo HD 비디오 캡처 카드, GRABLINK 카메라 링크 프레임 그래버와 마찬가지로 오픈 eVision의 이미지 분석 도구도 전시했다.

allPIXA 프로 컬러 라인 스캔 CCD 카메라
Chromasens

Chromasens사는 표준 모델 92kHz에서 특별 OEM 모델 156kHz까지 회선 속도를 실현하는 트라이 리니어 CCD 컬러 라인 스캔 이미지 센서를 구성하는 allPIXA 프로 컬러 라인 스캔 CCD 카메라를 선보였다.
allPIXA 프로 컬러 라인 스캔 CCD 카메라 가운데 일부 모델은 10μm×10μm 픽셀 크기에서 2048×3에서 7300×3 픽셀까지의 해상도로 사용할 수 있다. 또한 이 카메라는 카메라 링크 인터페이스 외부 트리거 기능을 제공하여 인쇄 검증 타일 검사, 평판 검사, 식품, 음료 및 기타 FA 용도로 사용하기에 적합하다.

Caspian C-39N0-16
Varioptic

Varioptic사는 Caspian C-39N0-16을 전시장에 선보였다. 이 제품은 16밀리미터 유효 초점 거리를 갖추고 있어 최대 2/3"센서와 호환 가능하다.
자동 초점 렌즈 모듈은 먼저 C 마운트 렌즈로  Varioptic사의 자동 초점 렌즈 모듈의 Caspian 제품군에 속한다. C-39N0-16은 오토 포커스 렌즈 모듈로 내부의 24V 전원에 5 언더파 I²C, RS232, SPI 및 아날로그 입력을 받아 전자 기기를 구동 하는 11mm 이미지 써클의 직경이 특징이다. 또한 10cm에서 무한대까지 통합 된 39N0 리퀴드 렌즈가 특징이다. 이러한 렌즈는 자동 검사, 바코드, 생체 인식 및 의료 영상 등의 머신 비전 카메라 용도로의 사용에 적합하다.
또한 이번 전시회에 새롭게 선보인 Caspian M12는 15.8 밀리미터 유효 초점 거리를 제공하는 최대 모델이다. 모듈은 39N0 리퀴드 렌즈를 갖추고 최대 1/3"의 이미지 센서와 호환, 7cm에서 무한대까지 움직임이 없이 초점 범위를 제공한다.

GigE cameras, Mako 제품군/적외선 카메라/
Goldeye 제품군
Allied Vision

Allied Vision사는 GigE 카메라의 Mako 제품군 및 적외선 카메라의 Goldeye 제품 등을 포함하여 최신 머신 비전 카메라를 선보였다. 컴팩트한 마코 카메라는 VGA에서  5메가 픽셀까지 사용할 수 있고 CMOSIS, 소니, 그리고 e2v 같은 회사에서 CCD와 CMOS 이미지 센서에 이르기까지 다양한 모델에서 사용할 수 있다.
G-033은 최신 Goldeye 카메라로 640×512의 InGaAs 검출기와 전체 해상도에서 300 fps의 최대 달성 15μm의 픽셀 크기의 GigE 비전 TEC-냉각 적외선 카메라이다. 이 카메라는 실리콘 웨이퍼를 통해 반도체와 광전지 검사 촬상 같은 산업용 애플리케이션에 적합하다.

CMOS image sensors
Luxima Technology

Luxima Technology사는  공장 자동화 및 바코드 스캐닝을 포함한 머신 비전 및 공장 자동화를 목표로 하는 산업용 이미징 애플리케이션을 대상으로 CMOS 이미지 센서를 출품했다. 이 센서는 흑백과 RGB에서 사용할 수 있으며, 다음과 같은 모델로 제공된다 :
•LUX330 : 640×512에서 4168fps를 이루는 13.2㎛의 화소 크기를 가진 2/3″ 0.3 메가 픽셀 센서
•LUX13HS : 1280×864에서 3,500fps를 이루는 13.7μm의와 4/3″ 1.1메가 픽셀 센서
•LUX1310 : 1280×1024 1070fps를 이루는 6.6㎛의 화소 크기를 가진 2/3″ 1.3 메가 픽셀 센서
•LUX1310-S : 1280×1024의 270fps를 이루는 6.6μm의 픽셀 크기와 2/3″ 1.3메가 픽셀 센서
•AM41 : 1,728×2,236 500fps를 이루는 7μm의 픽셀 크기 4/3″ 4메가 픽셀 센서

TECHSPEC hypercentric Lens/
TECHSPEC telecentric lens
Edmund Optics

Edmund Optics사는 이번 전시회에서 응용 프로그램의 요구에 맞는 결상 렌즈의 선택에 대한 통찰력을 제공하는 것에 목표를 두었다.
전시회에는 사이드 바이 사이드 TECHSPEC hypercentric 렌즈(게이지 및 측정을 위한 이상적인)대 TECHSPEC 텔레센트릭 렌즈(동시에 이미지 오브젝트의 상단과 측면)을 비교하는 장을 마련했다.
또한 Edmund Optics사는 비 텔레센트릭과 텔레센트릭 버전 모두 새로운 TECHSPEC 배율 렌즈를 전시했다. 이러한 렌즈는 반도체 또는 전자 검사 및 공장 자동화 등의 정확한 배율로 보기 또는 조정하기 위해 시스템의 필드의 정수 조정을 필요로 하는 용도로 사용하기에 적합하다.

Machine vision lenses/LED lights
SCHOTT MORITEX

SCHOTT MORITEX사는 이번 전시회에 텔레센트릭 렌즈, CCTV 렌즈, 라인 스캔 렌즈, LED 조명 제품을 포함한 머신 비전 솔루션을 선보였다.
•SOD-10X 고배율 기계 마이크로 텔레센트릭 렌즈 리어 컨버터 렌즈.
•MHBC-CR300-DF: 25mm 두께의 높은 전력 출력 LED로 바 조명기 LED와 집광하기 위한 조절기구 갖춤
•MML03-HR11D-5M 텔레 센 트릭 렌즈: 5메가 픽셀, 3.45미크론 픽셀 크기의 센서에서 사용하도록 설계되어 있으며, 균일한 동축 낙사 조명 기능 옵션 제공
•MSDC-CW156 돔 조명기:광택 표면이나 곡선 항목의 검사에 적합하고 균일한 확산 광 제공
•ML-F80C-0205 라인 스캔 렌즈: 플랜지 백 조정 0.5X에 0.2X에서 배율을 갖춘 RGB 색 보정으로 설계됨
또한 SCHOTT MORITEX는 추가 라인 스캔 렌즈(ML-F80C-0510과 ML-F90C-07) 및 CCTV 렌즈(ML-U3514MP9과 ML-U5016MP9)도 동시에 전시했다.

UNiiQA+ line scan cameras
e2v

e2v사는 새로 출시한 CMOS 이미지 센서를 갖춘 UNiiQA+ 라인 스캔 cameras를 전시했다.
이 카메라는 5μm×5μm 픽셀 크기에서 0.5K, 1K, 2K, 4K,16K 센서를 사용할 수 있고 흑백 모두에서 100kHz 가능하다. 흑백 모델에서는 컬러 모델에서 8비트 깊이를 가지는데 반해 8.10.12비트 픽셀 깊이를 나타낸다.
UNiiQA + 라인 스캔 카메라는 품질 관리 및 플라스틱, 필름, 유리, 종이, 부직포 재료, 목재, 및 식품의 분류, 바코드 및 현미경 검사에 적합하다.

GO Series
JAI

JAI사는 Entry-level 산업용 카메라 GO 시리즈를 선보였다. GO-5000 카메라는 처음에는 카메라 링크 모델로 시작했으나 USB3 비전과 GigE 비전 인터페이스에서 사용할 수 있게 되었다.
GO-5000M-USB(흑백)와 GO-5000C-USB(컬러) 카메라는 글로벌 셔터 및 5μm 픽셀 크기를 갖춘 1″ CMOS 이미저를 특징으로 전체 5메가 픽셀 해상도에서 62fps의 프레임 속도를 실현하고 있다.
GO-5000M-PGE(흑백)와 GO-5000C-PGE는(컬러) 카메라는 글로벌 셔터 및 5μm 픽셀 크기를 갖춘 1″ CMOS 이미저를 특징으로 전체 5메가 픽셀 해상도에서 22fps의 프레임 속도를 실현하고 있다.
USB3와 GigE 모델 양쪽 모두 100db 피스 와이즈 HDR 모드 (흑백 버전), 인 카메라 CMOS 이미지 패턴, 8/10/12 비트 출력, C 마운트 렌즈 탑재에 대해 60db 리니어 다이나믹 레인지를 대비해  GigE/USB3 비전 인터페이스 혹은 6핀 커넥터를 통해 전원을 받아 들인다.

Transcoder Gateway
Pleora Technologies

Pleora Technologies사는 이번 전시회에서 Transcoder Gateway를 선보였다.
더욱 엄격한 요구 사항을 유저들에게 제공해야 하는 디자이너와 설계자들은 낮은 지연 시간, 처리 및 분석에 필요한 비 압축 비디오를 저장할 수 있는 새로운 트랜스 코더 게이트웨이를 필요로 한다.
게이트웨이 어플라이언스는 자동으로 H.264 압축 포맷에 최대 4 개의 GigE 비전(모델에 따라 다름)까지 또는 최대 2개의 USB3 Vision 카메라로부터 비디오를 변환한다. 비디오 포함 PC, 태블릿, 스마트 폰 등의 재생 장치에 RTSP를 사용하여 무선 또는 유선 연결을 통해 전송된다. 트랜스 코더 게이트웨이 GigE 비전, USB3 비전, 그리고 GenICam는 의료 영상 처리, 수송 및 군사 이미징 등의 비전 응용 프로그램에서 사용하기에 적합하다.

TCLWD / TCCx의 텔레센트릭 렌즈/TC4K 렌즈/조명기
Opto Engineering

Opto Engineering사는 비전 차이나 전시회에  TCLWD / TCCx의 텔레센트릭 렌즈, TC4K 렌즈, 4K 라인 스캔 카메라와 더불어 머신비전 애플리케이션 솔루션과 관련된 렌즈와 조명기를 선보였다.
TCLWD/TCCx 텔레센트릭 렌즈는 전자 검사 등의 응용 프로그램에 필요한 긴 작동 거리를 제공한다.
TCLWD는 전자 및 반도체 자동 광학 검사(AOI) 및 도구 사전 설정 시스템을 위해 구체적으로 설계된 텔레센트릭 렌즈군이다. 모든 렌즈들은 높은 텔레센트릭시티와 낮은 왜곡 그리고 뛰어난 광학 해상도를 보장하며, 심지어 대상 애플리케이션의 산업 요건을 넘어서는 135mm의 작동거리를 제공한다.
또한, 긴 작동 거리 외에도 TCLWD 광학은 이 렌즈들을 범용 2차원 측정 시스템에 완벽하게 일치하게 만들어 고해상도/작은 픽셀 사이즈 카메라를 활용하기에 충분히 많은 개구 수를 제공한다.

acA 1920-50 gm/gc GigE cameras/acA 1920-155 gm/gc USB 3.0 camera
Basler

Basler사는 Sony의 IMX174 global shutter CMOS sensor를 장착한 두 모델 acA 1920-50 gm/gc GigE cameras와 acA 1920-155 gm/gc USB 3.0 camera를 비전 전시회에 선보였다.
Ace 시리즈는 해상도, 속도, 센서 등을 결합해 만든 100개 이상의 Ace 카메라 모델들은 고객이 원하는 애플리케이션에 최적화된 시스템으로 지원된다. 그 중 GigE 모델은 손쉬운 멀티 카메라 구성을 돕고 100m에 다다르는 케이블 길이를 갖추고 있다.
컴퓨터 비전 애플리케이션용으로 고안된 시리얼 통신 프로토콜인 Camera Link 모델은 고속 전송을 위한 인터페이스로 적합하다. 또한 USB 3.0 모델은 사용이 쉽고 간단하며 실시간 지원이 가능한 장점을 지닌다.
또한 Dart 시리즈는 S-마운트, CS-마운트. 배어보드의 세 가지 마운트가 옵션으로 제공된다. 이런 다양한 마운트 컨셉은 저렴한 S-마운트 렌즈를 통해 시스템 비용을 낮추는 등 상황에 맞는 설정을 돕는다. 또한 크기가 작고 무게가 가벼워 다양한 애플리케이션들에 적용이 가능하다.

Lt16059H color camera
Lumenera

Lumenera사는 7.4 마이크론 픽셀 크기로 반도체 (Truesense) 16만 화소가 탑재되어 있는 미출시된 Lt16059H 컬러 카메라 KAI-16070 CCD 이미지 센서를 출품했다.
이 USB 3.0 카메라는 교통, UAVs, 공장 자동화 애플리케이션에서 사용하기에 적합하다.
한편, INFINITY3-3UR 현미경 카메라를 전시했는데 이 카메라는 USB 3.0 모델이며풀 해상도로 초당 53프레임 속도를 달성하고 4.54미크론 픽셀 크기 2.8메가 픽셀 소니 ICX674 CCD 이미지 센서를 갖추고 있다. 현미경, 형광 이미징 및 산업용 검사  등의 애플리케이션에 이상적이다.

VN Series
Vieworks

Vieworks사는 이번 전시회에서 픽셀 시프트 VN-25MX,  초고속 VC-12MX,  TDI 라인 스캔 VLT-16K 의 신제품을 소개했다.
픽셀 시프트 카메라는 SPIE 및 Photonics Media에서 후원하는 프리즘 어워드의 최종 후보로 선정되었으며 초고해상도가 요구되는 산업 분야에 적합하도록 설계되어 있다.
픽셀 시프트 VN-25MX는 픽셀크기 4.5×4.5에 해상도 5120×5120로 프레임 속도가 72fps이다. 센서는 On Semiconductor VITA-25K를 장착해 광학 포맷이 35㎜이다.
또한 Vieworks사는 정밀한 피에조 일렉트릭 스테이지를 기반으로 한 첨단 픽셀 시프트 기술을 통해  대 99메가 픽셀의 해상도를 구현한 VN-11MC 모델과 최대 260메가 픽셀의 해상도를 얻을 수 있는 VN-29MC 모델을 생산하고 있다. 이 카메라들은 FPD 인스펙션, 문서 및 필름 스캐닝, 과학 및 연구 분야 등에 사용하기 적합하다.
