3차원 Scan Laser Vision 센서기반의 자동 Scan 검사 및 장착유도 응용

지난해 9월호부터 11월호까지 소개한 최신 Laser Vision 센서관련 기사는 현재 최신 자동차 생산현장에 적용 중인 대표적인 공정품질 검사 및 장착로봇유도 등 응용 시스템에 관해 기술하였다. 이번호에는 그 마지막 편으로 최신기술 적용의 Helix Scan Laser 센서와  Inline 3차원 Scan Laser센서 기반의 자동 Scan 검사 및 장착로봇유도 응용에 관해 소개하고자 한다.

글 | ㈜이지로보틱스/이인욱 이사(센서솔루션사업부)

기존 3차원 Laser Vision과 3차원 Helix Laser Scan 센서는
어떻게 다른가?
지금까지 소개한 3차원 Laser Sensor는 측정 대상 이미지를 카메라 렌즈면과 평행인 2차원 평면 이미지를 얻는 일반 2차원 카메라 Vision들이다. 이와 달리 Hole Center의 3차원 좌표치수까지 측정하는 Laser Vision 센서들이 있다.


이 센서들은 카메라 광축과 Line Laser 평면이 일정한 각도로 정렬을 유지한 채 단발로 발사된 그 Laser 광 평면과 만난 측정대상물 표면의 단 한 개의 단면 표면윤곽형상(Edge, Surface, Corner, Arc Center) 등을 측정하거나 추가 조명 발사를 적용해 얻어낸 Hole 평면 이미지와 결합해 측정하는 센서들이다.


이들 Line Laser Vision 센서는 기본적으로 Line Laser 평면상에 형성된 대상물 단면 표면윤곽의 Point Cloud 이미지로부터 이들 형상(Feature) 좌표값을 추출해 내므로 이 Point Clould Data를 그대로 로봇 등 이송장치 좌표계와 결합하면 바로 3차원 Scan Vision System이 되는 것이다.

간혹 국산화했다는 Line Laser Vision을 보면 이런 이송장치와 결합해 정밀한 3차원 Point Cloud Data를 얻어 낼 엄밀한 좌표계가 없는 무늬만 Line Laser인 센서들도 자동차 생산현장에 등장했다 사라지기도 한다.

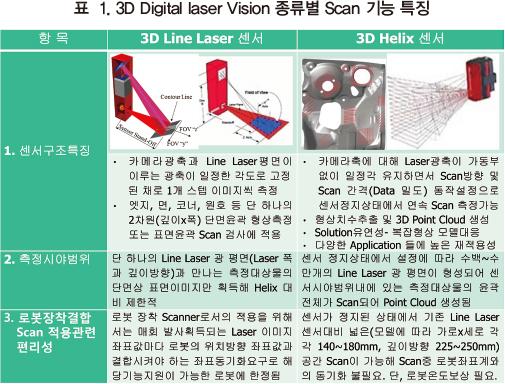

이에 반해, 이번에 소개할 신개념의 3차원 Helix Laser Scan Vision 센서와 Line Laser Vision 센서의 차이를 표 1에 나타냈다.
표 1에 그 차이를 요약한 바와 같이 비전 센서 내부에 기계적인 가동부가 없이 카메라에 대한 Laser 광소자의 정렬을 일정하게 유지하면서도 센서가 고정 또는 정지된 상태에서 Scan 방향과 Scan 간격(Data 밀도)을 다양하게 설정할 수 있다. 이 Scan 센서는 획기적인 소자기술을 채택해 자동차 생산현장 라인에서의 적용에 전혀 문제가 없도록 개발되었다.


또한 기존의 Line Laser 센서가 한 번의 측정명령에 단 하나의 Line Laser 광 평면과 만나는 측정대상물 단면상부윤곽의 표면 이미지 하나만 획득하여 Edge, Corner, Arc Center 등의 3차원 좌표값을 찾아내는 알고리즘을 작동시키지만, Helix Scan 센서는 정지위치에서 한번의 측정명령에 의해 측정시야 범위내의 측정대상물 모든 표면윤곽 형상을 미리 티칭된 방향과 간격으로 Scan 할 수 있다.

또한 로봇에 장착 결합한 Scan 적용에서도 앞서의 Line Laser 센서와는 달리 Scan 이미지 획득 시마다 로봇의 위치 및 방향의 6자유도 자세(POSE)값과 동기화하지 않아도 되기 때문에 이러한 POSE 동기화 기능 제공이 가능한 로봇 브랜드 기종에만 Scan 적용가능 했던 제약으로부터 자유로워지게 되었다.


아울러, 로봇 이동 중에 Scan하지 않아도 되기 때문에 Scan 정확도가 훨씬 높아지게 되었다. 다만, 로봇에 장착 결합해 로봇정지 중에 측정 Scan을 적용할 때도 로봇의 온도-Arm 길이 변화를 보상하는 전용 보상 패키지는 계속 적용을 해야 할 필요가 있다.

기계적 C/F(검사구)대체용 Laser센서기반 광학 C/F

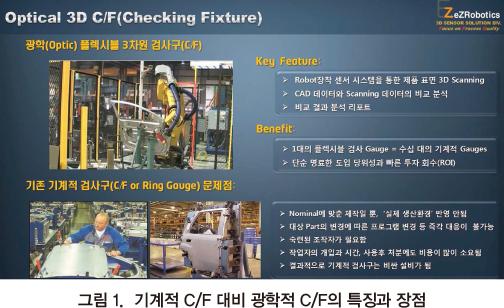

현재의 국내 자동차 생산현장에는 자동차 외관구성 패널(Floor Body, Door, Hood, Trunk(Lid, Roof, Side Body) 등 패널이나 패널조합모듈의 생산품질 측정을 위해 설계와 제작 시간 및 비용의 소요와, 그 유지보관이 만만치 않은 기계적 C/F(Checking Fixture, ‘검사구’ 또는 ‘검구’) 또는 CMM(전용 항온 항습실이 필요한 Offline 3차원 접촉식 측정기)에 거의 대부분 의존하고 있다. 이를 대체할 수 있는 자동 Scan 방식의 광학적 Flexible C/F 시스템을 그림 1에 그 특징과 비교를 나타냈다.


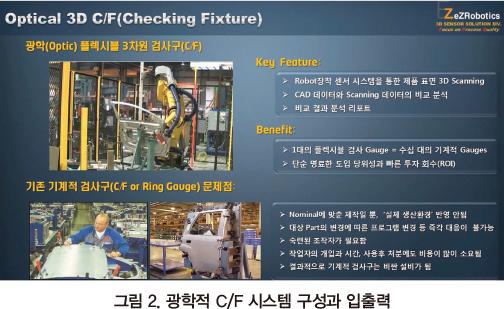

그림 2는 광학적 C/F 시스템의 구성과 입출력을 나타낸 그림으로, Scan 측정한 Point Cloud로써 CAD대비 분석을 위주로 하는 C/F는 아무래도 시간이 좀 더 소요되므로 (Door의 주요 관심부 측정 및 보고의 경우 약 15분 소요), Line Laser Vision 센서만 적용한 경우, 측정대상 Point가 많은데 주어진 Cycle Time이 몇 십 초 이내라면 In-line 검사 게이지로서의 사용은 어려울 것으로 보인다.


기존의 Line Laser Vision 센서와 추가 조명의 결합으로 Scan 방식이 아닌 In-line 자동 검사장비(ACS, Auto Checking System)는 대개 측정 포인트 수량만큼 다수의 3D Laser Vision 센서를 고정 프레임에 장착해 쓰거나(MSS, Multi Sensor System) 로봇 Arm 끝에 장착 결합(RMS, Robot-mounted Measuring System)해 사용한다.

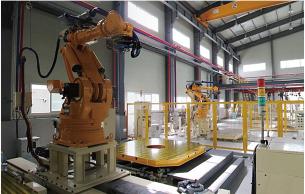

In-line 자동 검사장비(ACS, Auto Checking System)는 사진처럼 Laser 구조광에 의한 측정대상표면의 단 하나의 단면윤곽 Line 및 카메라 이미지를 획득해 3차원 Hole Center 좌표측정 보고까지 0.5~1초 내외로 순식간에 이뤄진다.


특히 다품종 생산대응에 적합한 RMS의 경우는 측정대상 Point간 이동에 2초 정도 추가 소요된다. 또한 Line Laser Vision 센서의 시야범위가 Laser 폭방향 40~80mm, 깊이(거리)방향으로 약 50~150mm 내외의 단 하나의 Laser 광 평면과 만나는 단면윤곽 이미지를 기반으로 하나의 측정명령에 단 한 개의 형상만을 측정한다.

따라서 자동차 생산라인에서 40초 내외로 주어지는 1 Cycle Time 동안에 로봇 1대에 장착된 3D Laser Vision Sensor로는 약 12개 정도의 Point 이상으로는 측정 보고가 어렵다.


게다가 In-line 측정공정 공간상에서 RMS설치초기 Laser Tracker로 찾아낸 공정좌표계는 임시적으로만 사용되며, 측정에 개입된 JIG 제작오차와 측정오차, 그리고 로봇의 온도변화에 따른 팔길이 변화 등으로 인해 CAD와 동일한 절대공간 좌표계의 형성이 불가능하다. 이 오차를 최소화하기 위해 상대적으로 변화가 없는 참조 타겟점 등의 측정을 통하거나 동일 측정대상물의 CMM 측정값을 주기적으로 반영하여 측정 정확도(신뢰도)를 높이는 노력이 필요하게 된다.

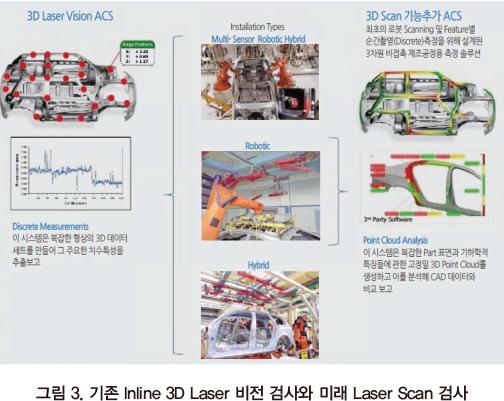

이에 반해, 앞서 설명한 Helix 3차원 Laser Scan 센서를 적용하는 경우, 하나의 센서 정지위치에서 Scan할 수 있는 면적이 상대적으로 넓어 로봇 장착 결합해 Scan 측정하는 경우라도 로봇의 이동을 상대적으로 줄이면서, 측정하는 Laser Vision 센서방식에 비해 느리지 않은 속도로 측정대상물의 주요 관심부를 CAD대비 Scan 측정 및 분석이 가능해진다. 이 Scan 방식을 이용한 Inline 차체 검사나 장착로봇유도 개념도를 그림 3에 나타냈다.


In-line 3차원 장착로봇 유도에서의 Helix 응용

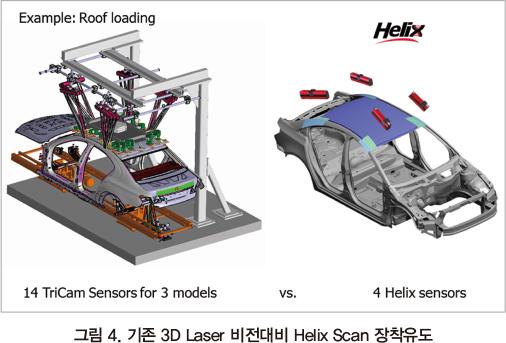

Roof, Door, Hood, Trunk Lid나 Tail Gate 등의 Closure Part들을 생산라인에서 장착하는 임무를 수행하는 장착공정로봇의 유도를 위해 해외 선진 자동차 회사들은 2가지 센서 방식을 적용하고 있다. 하나는 기존에 적용하던 MSS 방식과  또 하나는 최근에 그 적용이 증대되고 있는 것으로 센서의 수를 줄이면서 다 차종 대응이 가능한 Helix Scan 센서 적용 장착유도방식이다. 이 두 가지 센서 방식의 차이를 직관적으로 알 수 있게 그림 4에 나타냈다.


이상으로 2014년 4월호와 9월호~11월호로 이어진 3차원 Laser Vision Sensor 기반의 In-line 또는 Off-line 적용 3차원 검사 시스템과 로봇장착유도용 Machine Vision 시스템에 관한 현황과 주요 응용에 대한 기술을 소개하면서 연재를 마치고자 한다.
다음 기회에 또 다른 3차원 Vision에 관한 정보기사에 관심 있는 독자들을 만날 수 있길 바라면서 이 글을 맺는다.

자료제공 | ㈜이지로보틱스/센서솔루션사업부(www.ezrobotics.com)
