어드밴텍,임베디드 자동화 컴퓨터 UNO-1483G 출시
iDoor 맞춤형 모듈로 다양한 산업의 자동화 시스템에 적용 가능
생산성 향상을 위해서는 자동화시스템이 절대적으로 요구된다. 때문에 모션 및 비전시스템은 거의 모든 산업 분야에 적용되고 있으며, 자연스럽게 다양한 애플리케이션에 대해 유연하게 적용 가능한 솔루션을 요구하고 있다. 인텔리전트 시스템 분야에서 글로벌 시장을 리드하고 있는 어드밴텍이 최근 출시한 임베디드 자동화 컴퓨터 UNO-1483G 역시 이러한 시장의 요구에 따르고 있다.
어드밴텍(대표 정준교 지사장)이 가혹한 산업 환경에서도 견고함을 유지할 수 있는 임베디드 자동화 컴퓨터 UNO-1483G를 출시했다. 어드밴텍은 그동안 컴팩트하고 풍부한 IO, 다중 확장 솔루션 및 복합적인 장착 방법을 사용하여 여러 환경에서 다양한 자동화 애플리케이션에 활용할 수 있도록 하는 임베디드 플랫폼을 구축해왔다. 이번에 출시한 UNO-1483G 역시 고객이 원하는 모듈로 구성 가능한, 넓은 온도 범위(-20~60℃)에서도 작동이 가능한 팬리스(fanless) 디자인 제품이다.
iDoor 모듈 시스템으로 자동화 애플리케이션에 최적화

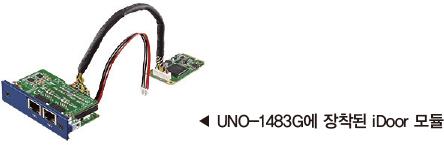

이번 출시된 UNO-1483G의 하이라이트는 바로 iDoor technology이다. iDoor 모듈은 비전 분야에서의 유연성을 높이기 위해 개발되었는데, 표준화된 모듈 및 인터페이스를 사용하여, 보다 다양한 산업 환경에 최적화될 수 있도록 여러 방식의 I/O 구성을 제공하는 개념의 시스템이다.

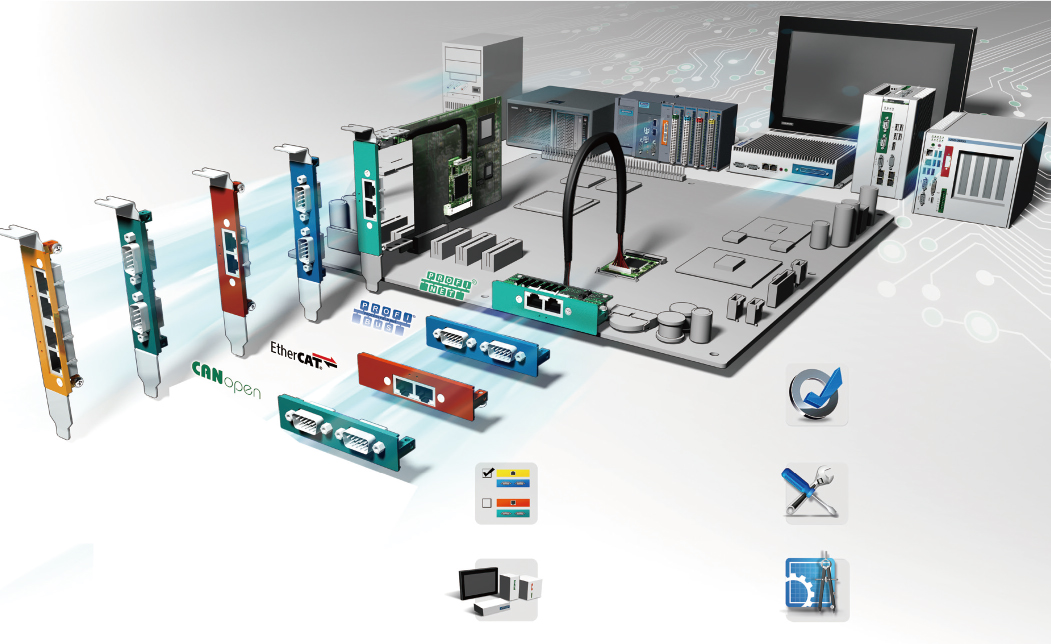

즉, 다양한 산업용 모듈을 추가로 장착할 수 있도록 하는 슬롯이 장착되어, 필드 버스 프로토콜, 디지털 및 아날로그 I/O, 스마트 센서, 메모리 등 범위의 모듈을 지원하도록 되어 있다. UNO-1483G의 경우, 모션장치용 컨트롤러 카드를 장착할 수 있는 1개의 PCIe 확장슬롯과 함께 PCM-24R2PE를 장착하고 있으며, 이더넷포트(PoE)를 통해 2개의 GbE에 전원 공급을 하고, IEEE 802.3af를 지원한다.

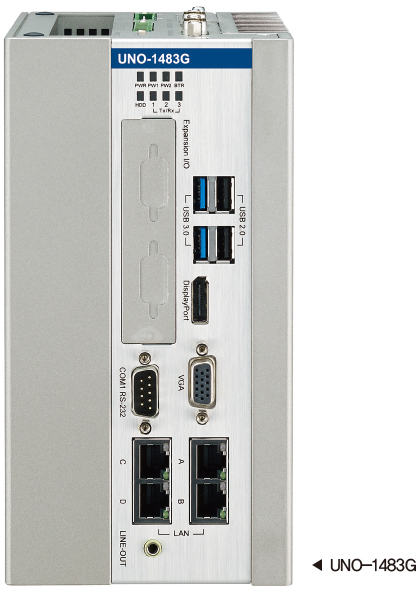

이를 통해 별도로 전력을 공급하지 않아도 CCTV 카메라와 직접 연결할 수 있다. 이외에도, 인텔 4세대 코어 i3를 지원하며, 8GB RAM, GbE 4개, USB 2.0/3.0 4개, RS-232 4개, RS-422/485 2개, VGA 1개, Display Port 1개, 오디오포트 1개를 탑재하고 있다. 마운팅 방법 또한, 사용자의 환경에 따라 스탠딩, 딘 레일, 월마운트 형태 중 선택하여 거치 가능하다.
한편, 자동화시스템이 불시에 중단되는 사태가 발생하면 그 영향은 결코 적지 않다. UNO-1483G는 이에 대한 솔루션도 강화하였다. 고속 교환이 가능한 9~36VDC를 지원하여 두 개의 전원 공급 중 하나가 중단 되어도 데이터의 유실 없이 다른 하나의 전력으로 대체 되도록 하였다. 또한 장비를 재부팅하기 어려운 상황일 경우, 3~5M 원격 조종 전력 케이블을 통해 장치를 원격으로 제어할 수 있으며, 고속 교환이 가능한 RTC 배터리를 통해 장비를 끄지 않고도 상단뚜껑을 열어 바로 배터리만 교체할 수 있다.
Case_1 : 모션/ 비전 검사 분야

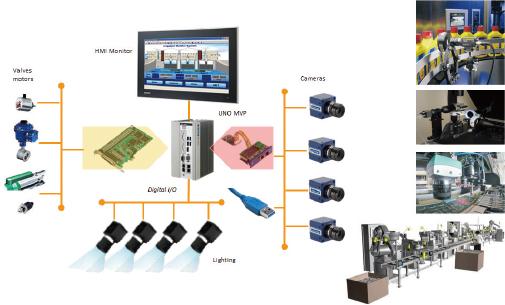

오늘날 제조분야의 가장 큰 이슈는 단연 ‘생산성 향상’이다. 여러 가지 대안을 모색할 수 있지만, 설비 라인에서는 인건비는 감소시키면서 작업 속도는 높이고 불량 없이 양질의 제품을 생산하는 것이 키포인트가 될 것이다. 이 조건을 만족시키는 지능적 자동 검사를 위해서는 컨트롤러, 모션 드라이버, 카메라와 렌즈, 조명, 소프트웨어 프로그램이 필요하다.

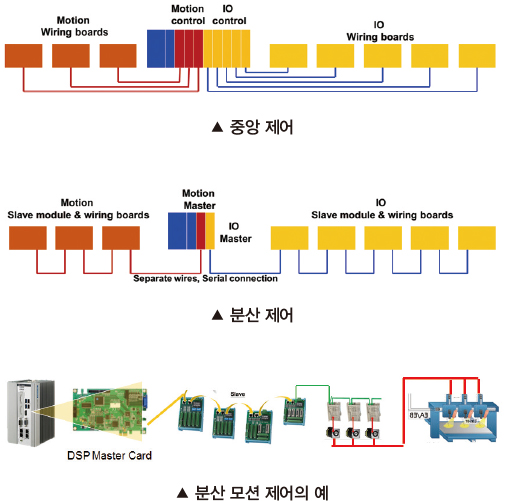

이러한 제어 시스템을 구동할 때 중앙 제어 방식보다 분산 제어 방식이 보다 효율적이다. 중앙 제어가 데이터 관리 측면에서는 용이할 수 있으나, 속도가 관건인 산업용에서는 오히려 분산 제어가 더 적합하다고 할 수 있겠다.

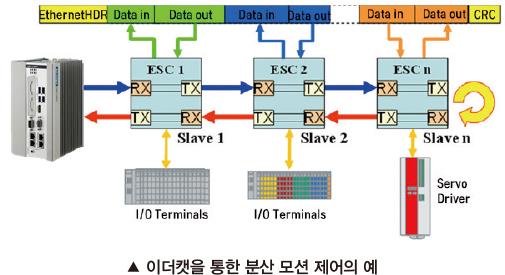

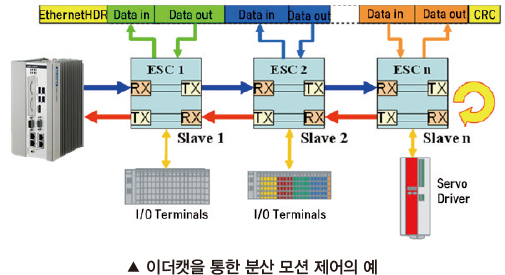

이더캣을 통한 분산 모션 제어의 효율성
- 마스터는 표준 이더캣 컨트롤러(IEEE802.3)를 사용
- 슬래이브는 FPGA 또는 ASIC를 사용
- 대기시간 단축(276μs)
- RTC 또는 IEEE1588에 의한 정확한 동기화(<1μs의)
- 오픈프로토콜, SERCOS, CANopen, TCP/IP와의 호환
- 유연한 토폴로지, 리던 던시 케이블, 낮은 TOC
Case_2 : 비디오 월/디지털 사이니지/ACP Thin Client
애드온 그래픽카드 ATI 2450(PCIe x1)과 UNO-1483G를 조합하여 멀티 디스플레이 컨트롤러로 구성할 수 있다(1xVGA, 1xDP from UNO-1483G + 4xDVI from ATI 2450). 이 조합은 여러 대의 PC를 대체할 수 있는 가격 경쟁력과 공간 효율성을 높일 수 있도록 한다.
자료제공 | 어드밴텍(www.advantech.co.kr)
텔레다인 DALSA
8k 카메라 링크 모델 출시... 리네아 CMOS 라인 스캔 제품군 확장

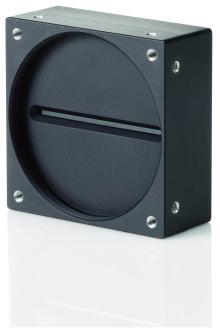

텔레다인 DALSA가 고해상도 8k 라인 스캔 카메라를 출시한다. 이번 출시로 DALSA의 저비용 고품질 카메라 제품군인 리네아(Linea)™ 시리즈가 대폭 확장되었다.
리네아 8k 모델은 2k, 4k 모델과 동일한 형태의 강력한 플랫폼에 기반하고 있으며 촬영 시 최대 80kHz에 달하는 빠른 라인율(line rate)을 자랑한다. 특히, 8k 모델은 머신비전 응용에 대한 주요 수요에 대응하는 한편, 빠른 속도와 반응도와 같은 높은 성능을 저렴한 비용으로제공할 예정이어서 시장의 긍정적인 호응이 기대된다.
이와 관련 텔레다인 DALSA의 베넘 라시디안(Behnam Rashidian)수석 제품 관리자는 “리네아 카메라는 현재 시제품 반응이 상당히 좋다”면서 “8k 모델 출시를 통해 리네아 제품군은 시스템 통합 사업자들에게 낮은 가격으로 속도와 반응성을 제공해 가격이 비싸야 품질이 좋다는 기존 가격대비 성능의 의미를 재정립할 것이다”고 밝혔다.
가시 파장 및 NIL 파장범위 내에서 높은 반응성을 보이며, 다양한 사용자 계수 및 FFC 계측 세트를 갖는다. 프로그래머블하고 유연한 트리거링을 구현하며, 최대 10미터 길이의 카메라 링크 케이블 지원한다.
우편물 및 소포 검역, 물질 평가, 식품 및 웹 검역, 레일 및 도로 검사, 의약품 검역과 같은 머신 비전 응용에 이상적이다. 오는 11월 4일부터 6일까지 독일 슈투트가르트에서 개최되는 비전 엑스포 D54 부스에서 처음 선보일 예정이다.
