9월 15일 코엑스서 텔레다인 르크로이 코리아 기자간담회 개최
더 빠르고 쉽게 전기신호를 눈으로 확인한다
HDO8000 오실로스코프에 장착 가능한 3상 모터드라이브 파워 분석기 옵션 발표
오실로스코프는 특정 신호를 화면으로 출력하여 눈으로 확인할 수 있도록 하는 측정 장비이다. 자동차, 가전제품, 자동화, 모션컨트롤 등 수많은 분야에 적용되는 오실로스코프의 글로벌 선두구자인 텔레다인 르크로이가 기자간담회를 개최한 가운데, 산업현장에서 한층 업그레이드된 성능을 발휘할 신제품을 선보였다.
텔레다인 르크로이 코리아(지사장 이운재, teledynelecroy.co.kr)가 지난 9월 15일 오크우드 프리미어 코엑스 오크룸에서 진행된 기자간담회에서 자사 제품인 HDO8000 오실로스코프에 탑재 가능한 3상 모터드라이브 파워 분석기 옵션을 발표했다.
HDO8000 오실로스코프는 8개의 입력채널, 12비트 분해능, 최대 1GHz 대역폭과 혼합신호 측정이 가능한 장치로서, 모터 구동, 임베디드 제어와 파워 섹션 디버깅에서 높은 수준의 성능을 발휘하는 솔루션으로 꼽힌다. 이날 발표를 한 텔레다인 르크로이 본사의 전략 프로그램 담당 콘라드 페르난데스(Conrad Fernandes) 부사장은 HDO8000의 기존 특성과 이에 업그레이드된 퍼포먼스를 지원할 3상 모터드라이브 파워 분석기 옵션에 대해 설명하면서, “이번에 3상 전력 분석과 모터 스피드와 회전력 측정 기능이 추가되면서 더 빠르고 더 쉽게 현상을 확인하고 문제를 디버깅 할 수 있음은 물론, 광범위한 드라이브와 모터파워, 효율 측정이 가능해졌다”고 설명했다.
임베디드 컨트롤 파형 분석도 가능해져
HDO8000과 모터드라이브 파워 분석기 소프트웨어는 모터, 모터 구동, 변속 구동장치, 가변 주파수 구동기를 비롯하여 산업자동화, 모션 컨트롤 장비, 모션 제어장치 등 폭넓은 분야에서 사용된다. 자동차, 파워 툴, 가전제품, 엘리베이터, 팬, 송풍기 압축기, 펌프 등 모터를 이용하는 제품을 다자인하는 엔지니어들은 자신이 개발한 제품의 평가, 제어 상태 확인 및 구동 시스템의 디자인을 완성하는 데에 있어 HDO8000을 활용할 수 있다.
HDO8000은 크게 3상 전력 전자공학, 모터·기계의 아날로그와 디지털 센서 그리고 복잡하고 다양한 아날로그·디지털·시리얼 데이터 및 펄스 폭 변조신호가 포함된 임베디드 컨트롤로 구성되어 있다.
오실로스코프가 고속 임베디드 컨트롤 시스템 또는 전력 트랜지스터의 동작을 포착할 수는 있지만, 지금까지는 드라이브 파워와 효율성을 측정하는 것은 불가능했다. 파워 분석기가 입출력 드라이브 파워와 효율을 측정하는 단일 툴로 사용되기는 했지만, 임베디드 컨트롤 파형을 제한적으로 포착하거나 또는 아예 포착하지 못하고, 드라이브 시스템 디버깅 기능 역시 제공하지 못했다.

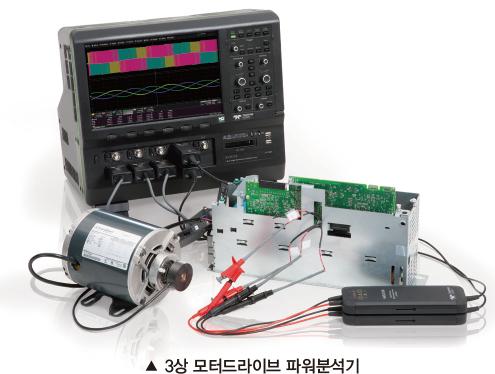

그러나 텔레다인 르크로이는 이러한 한계를 3상 모터드리이브 파워 분석기로 해결했다. 3상 모터드라이브 파워 분석기 소프트웨어를 탑재한 HDO8000오실로스코프는 구동 전원 부분, 개별 전력 트랜지스터 파형 포착 및 측정은 물론 임베디드 컨트롤 시스템의 파형을 포착 분석할 수 있다. 고성능 장비에서 포착한 파워 부분의 파형으로 3상 전력 분석을 수행하며, 완벽한 모터 드라이버의 모든 관점에서 분석 디버깅이 가능해졌다.
유연한 구성 능력과 호환성
콘래드 부사장은 HDO8000의 또 다른 장점으로 ‘유연한 셋업 능력’을 꼽았다. 직관적이고, 그래픽 기능 사용자 중심의 인터페이스는 셋업/커넥션을 쉽게 설정할 수 있도록 한다. 특히 셋업 기능에서는 단상 또는 3상 드라이브의 입·출력의 모든 조합을 설정할 수 있으며, 3상 2전력계 방식과 3상 3전력계 계산법을 제공한다. 뿐만 아니라 선간 전압(line-line)을 상전압(line-neutral)으로 변환하는 기능도 제공한다. 이 때, HDO8000 오실로스코프의 8개 입력 채널을 이용하여 프로빙하고, 3상 2전력계 방식을 이용하면, 구동 시스템의 입·출력과 모터의 출력 효율 측정이 가능하다.
모터드라이브 파워 분석기 소프트웨어 역시 아날로그와 디지털 속도계(타코메터)와 브러시리스 DC(BLDC) 홀 센서, Quadrature Encoder Interface(QEI)와 리졸버를 포함해 거의 모든 종류의 속도, 로테이션 또는 포지션 센서 등을 쉽게 적용할 수 있다. 게다가, 홀 센서와 QEI 신호는 디지털 입력, 보존 저장 아날로그 입력 채널을 통해 다른 신호들과 통합될 수 있으며, 모든 HDO8000 오실로스코프 모델(350 MHz, 500 MHz, and 1 GHz)에 사용이 가능하다.
실제 이상의 정보를 담은 출력정보
다양한 전압, 전류, 전력(유효전력, 피상 전력, 무효 전력), 위상 각·역률, 효율 파라미터는 포착된 전압, 전류 파형에서 계산되고, 결과 값들은 테이블에 표시된다. 테이블은 사용자 설정 가능하며, 파워 분석기에서 일반적으로 제공하던 것과 같은 정보들이 테이블에 표시된다. 여기에 더해 모든 매 주기 당 측정된 측정 파라미터 변화를 보여주는 파형을 간단히 테이블 값을 선택하는 것으로 표시할 수 있다. 이 파형은 HDO8000 오실로스코프에 수집된 다른 파형들과 시간 상호 관련되어 있으며, 다른 컨트롤 또는 전력 시스템 파형, 그리고 디버그 드라이브 시스템 문제들의 복잡한 연관성을 보여주는데 사용된다. 측정 세트의 통계적인 세부 내용 또한 표시되는데, 표시된 정보는 전력 분석기에서 제공하는 것보다 더 가치 있게 사용될 만한 것들이다.
최고 250 Mpts/Ch의 HDO8000 긴 포착 메모리는 모터와 드라이브 동적 응답 분석에 있어 매우 중요한 요소이다. 실제 긴 포착 메모리는 10MS/s의 샘플링 속도를 유지하면서 25초 동안의 신호를 연속적으로 포착할 수 있다. 이 메모리는 모터의 기동, 로드 또는 로드의 조건이 빠르게 변하는 등의 다이나믹 구동 동작을 완벽하게 이해할 수 있는 정보를 제공하며, 구동 응답 문제와 컨트롤 시스템 또는 파워 섹션의 문제점들과의 연관성을 쉽게 파악할 수 있다.
텔레다인 르크로이의 HVD 시리즈 고전압 차동 프로브는 1000VRMS 아이솔레이션이 가능하며, 최대 2000VPK-PK 차동 전압 범위와 1%의 개인 정확도를 가지고 있다.
베타 버전의 새로운 3상 모터드라이브 파워 분석 소프트웨어가 10월부터 제공된다.
자료제공 | 텔레다인 르크로이 코리아(www.teledynelecroy.co.kr)
