에드몬드 옵틱스, 라인업 강화
Adjustable Iris로 심도를 제어하는 Variable Magnification 렌즈
우수한 광대역 투과율의 Precision Sapphire Windows
전 세계 광학부품 공급업체 에드몬드 옵틱스가 신제품들을 소개한다. Field of View가 선택 가능해 융통성을 극대화한 TECHSPEC짋 Variable Magnification 렌즈부터 UV~MWIR까지의 뛰어난 투과성을 제공하는 TECHSPEC짋 Precision Sapphire Windows 그리고 고체 레이저 시스템의 Active Gain 매질인 Laser Crystal의 세부사항을 각각 살펴보자.

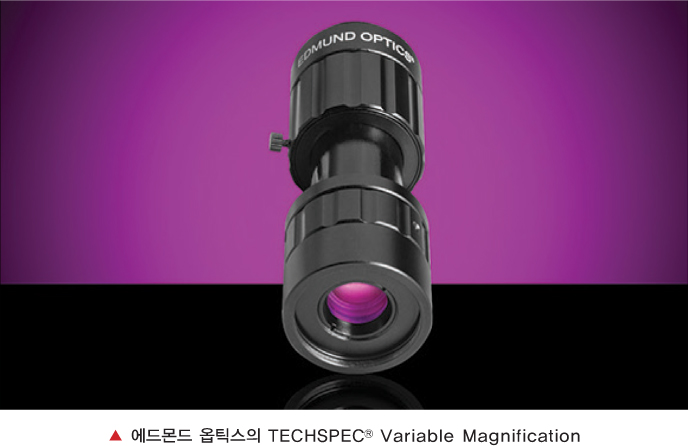

TECHSPEC Variable Magnification 렌즈
Depth of Field 제어를 위한 Adjustable Iris
TECHSPEC짋 Variable Magnification 다목적 렌즈는 Field of View 선택 기능을 제공해 다양한 용도에서 사용을 극대화할 수 있다.
이 렌즈는 용도별 요건을 충족시키는 데 필요한 정확한 FOV를 지원하며 Depth of Field 제어를 위한 Adjustable Iris가 있다. 시스템을 쉽게 결합할 수 있게 해 주는 2/3 인치 센서 커버리지와 C-mount 호환 디자인이 특징이다. Distortion이 적은 이미지를 제공하는 이 렌즈는 반도체나 전자 회로 검사 및 공장 자동화용으로 적합하다.
고정 및 가변형 배율 옵션 이용 가능
TECHSPEC짋 Variable Magnification 렌즈는 0.5~1.0× 가변형 배율 버전과 함께 0.5×, 0.75× 및 1.0× 고정 배율 버전도 이용할 수 있다. 맞춤형 고정식 버전도 고객이 요구하는 수량에 맞춰 공급할 수 있다.

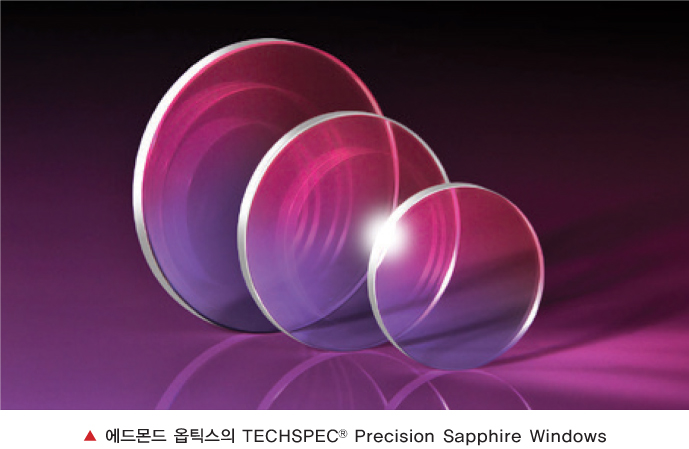

TECHSPEC Precision Sapphire Windows
보다 우수한 성능을 위한 High Tolerance 디자인
TECHSPEC Precision Sapphire Windows는 Imaging 및 Spectroscopy를 포함해 0.15~ 5.5㎛ 사이에서 우수한 광대역 투과율을 제공하기 때문에 까다로운 용도에 적합하다.
1/4l Surface Accuracy
UV부터 MWIR까지 탁월한 투과율을 갖고 있는 이 윈도우는 1/4l의 Surface Accuracy를 지원하며 높은 유전 상수, 열전도율은 물론 탁월한 표면 경도와 다양한 산과 알칼리 화학 물질에 대한 내구성을 지녀 사파이어 본래 장점 이외에도 High Tolerance 디자인을 활용한 시스템을 선보인다.
사파이어의 뛰어난 구조적 강점으로 TECHSPEC Precision Sapphire Windows는 동급 표준 Glass Window에 비해 얇아 광 흡수가 최소화된다.
지름 10~25㎜까지 4가지 모델 사용 가능
TECHSPEC짋 Precision Sapphire Windows는 지름 10, 15, 20, 25㎜의 네 가지 사이즈를 사용할 수 있다. 모든 모델은 1/4l Surface Accuracy로 정밀한 대응이 가능하다.

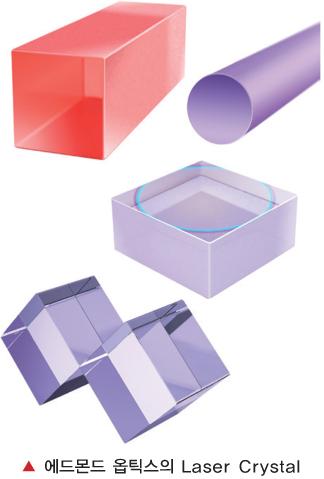

다양한 용도에 적용 가능한 Laser Crystal
고체 레이저 시스템의 Active Gain 매질인 Laser Crystal은 다양한 Laser Crystal을 결합해 사용할 수 있다(예: Nd: YAG, Nd: YVO4, Yb: KGW, Yb: KYW 및 Ti: Sapphire 등). Crystal은 그 성분에 의해 광학의 최적 용도나 레이저 유형을 좌우한다.
Damage Threshold가 높은 Nd: YAG Laser Crystal은 레이저
Nd: YAG(Neodymium Doped Yttrium Aluminum Garnet) Laser Crystal은 높은 광 균질성, 레이저 Damage Threshold, 가공 정확도 및 뛰어난 안정성을 특징으로 한다.
이러한 AR 코팅된 Crystal은 1064㎜에서 최대 출력을 낼 수 있는 뛰어난 형광 수명과 열 전도성을 지니고 있다. Nd: YAG Laser Crystal은 고출력 CW, Q-Switched, Single Mode Operation에 적합하다.
청색, 녹색 IR Laser Beam을 생성하는 Nd: YVO4 Laser Crystal
Nd: YVO4(Neodymium-Doped Yttrium Vanadate) Laser Crystal은 높은 Damage Threshold, 우수한 기계·광학적 특성을 가지고 있다. 이 제품은 넓은 자극 방출 단면적, 높은 흡수율, 807㎚를 중심으로 하는 넓은 흡수 대역을 지녀 컴팩트 DPSS Laser에 적합하다.
설정에 따라, Nd: YVO4 Laser Crystal은 1342, 1064, 914㎚의 녹색과 청색 파장의 관련 고조파로 레이저를 발광시킬 수 있다. 또한 Nd: YVO4 Laser Crystal은 808㎚와 1064㎚에서의 출력 극대화를 위해 AR로 코팅 처리돼 있다.
Ultra-fast Lasers 및 Oscillator용으로 적합한 Ti: Sapphire Laser Crystal
Ti: Sapphire Laser Crystal은 큰 Gain과 방출 대역을 제공하고 레이저 Damage Threshold와 Saturation Power가 높다. 뛰어난 열 전도성을 갖고 있어 초고속 Femtosecond Pulsed Laser 또는 Wavelength Tunable CW Laser 구현용으로 적합하다.
1020~1060㎚의 출력을 제공하는 Yb: KGW 및 Yb: KYW Laser Crystal
넓은 범위의 레이저 출력을 제공하는 Yb: KGW(Ytterbium-Doped Potassium Gadolinium Tungstate) 및 Yb: KYW (Potassium Ytterbium Tungstate)는 Laser Crystal의 고출력 초단파 펄스를 생성하는데 사용되는 낮은 Quantum Defect 레이저 생성 매질이다.
자료제공 | 에드몬드 옵틱스(www.edmundoptics.co.kr)
