하이록스 코리아, 광학 기술 해부
다양한 기능으로 유연한 운용
독자적 기술로 차별화 전략

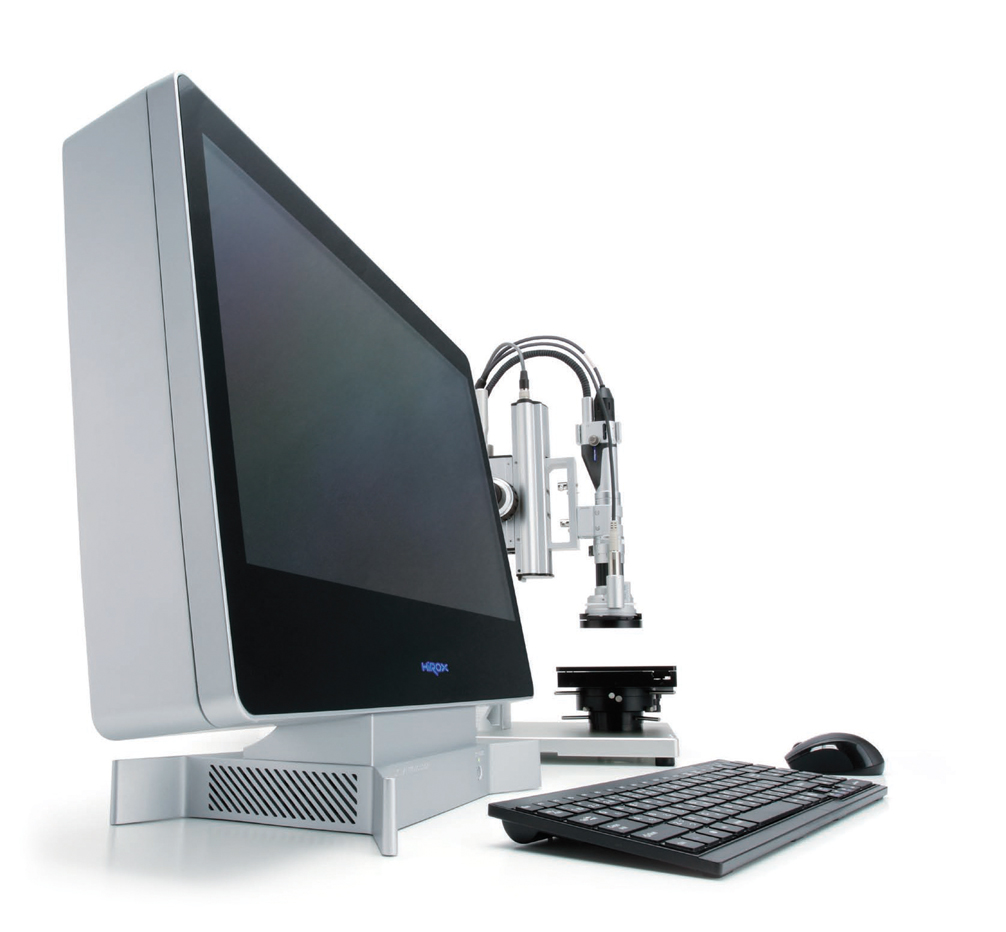

하이록스 코리아는 Digital Micro 이미지에 대한 정량분석 전문 업체다. 반도체 및 전자 부품, 화학, 의료, 금속 더 나아가 고미술품이나 고문서 등의 다양한 부문에 걸쳐 각종 재료에 필요한 고해상도 3차원 동영상 검사와 정밀 측정을 제공하고 있다. 이들은 일본 3D Digital Microscope 기업 하이록스 기술을 도입한 제품을 국내에 독점공급하며 여러 대기업 및 대학의 고해상도 영상 분석 장비를 책임지고 있다.

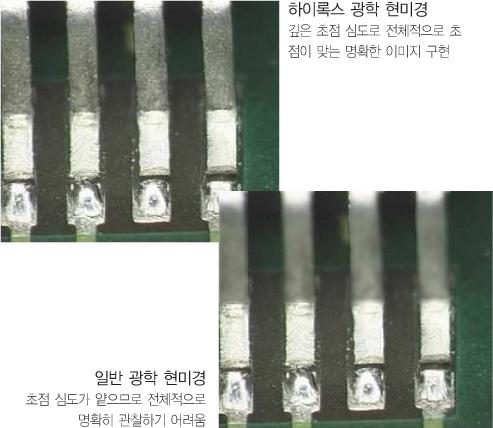

● 일반 현미경보다 20배 이상 높은 초점 심도
하이록스의 Digital Microscope는 일반 광학 현미경보다 20배 이상 높은 피사계 심도를 구현한다. 일반 광학 현미경으로는 전체적으로 초점이 맞지 않아 구별하기 어려웠던 샘플을 명확히 관찰 가능하며 포커스 조절 시간을 대폭 줄여 유저 사용의 편의성을 높였다.

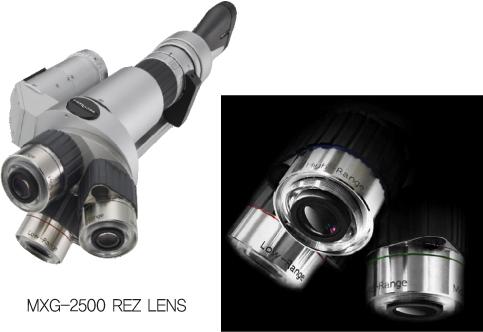

● 다배율 혼합 조명 렌즈
기존 광학 현미경의 단렌즈 Revolver 방식과 줌렌즈를 결합한 하이록스만의 독자적인 렌즈를 개발했다. 이는 35~2500배의 폭넓은 배율 영역을 하나의 렌즈로 구현할 수 있는 것으로 명시야 조명 방식과 암시야 조명 방식을 레버 회전만으로 교체 가능해 편리하다. 하이록스 렌즈는 명시야 조명과 암시야 조명을 혼합한 조명이 사용 가능하며 기존에 보이지 않던 부분까지 세밀한 관찰을 할 수 있다.
또한 모든 렌즈가 일정한 동작거리로 초점을 맞추기가 매우 쉽고 편광 필터, 조리개 등 어댑터로 다양한 샘플에 대응 가능하다.

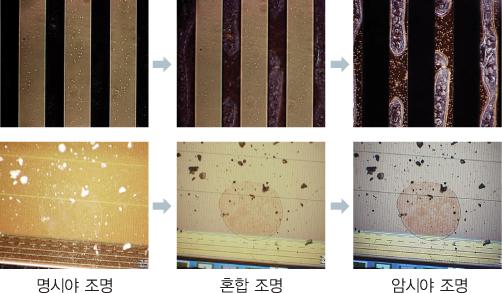

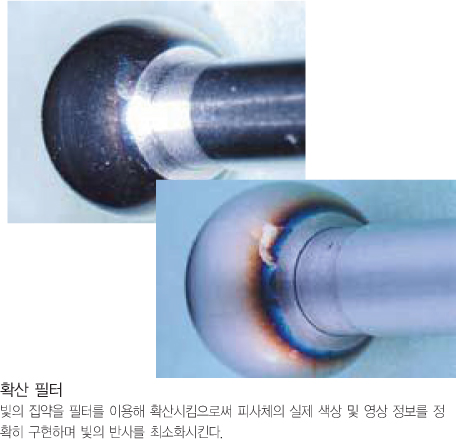

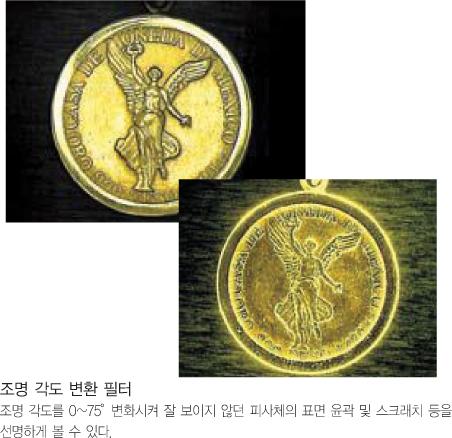

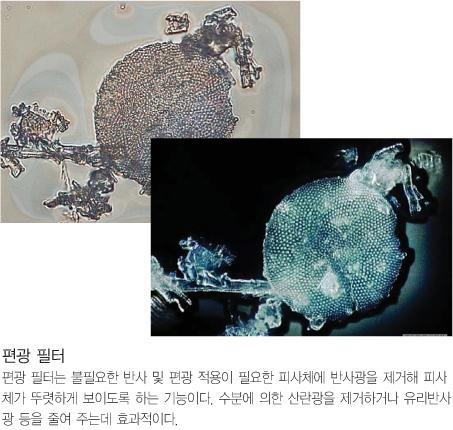

● 조명에 따른 이미지 변화

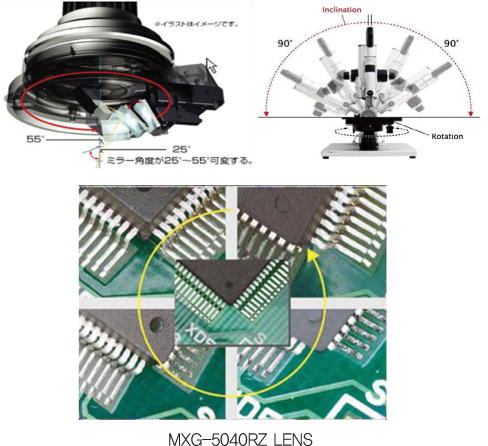

● 회전 관찰 렌즈
독자적인 렌즈에 측면 관찰 어댑터를 장착했다. 25~55°의 측면을 로터리 헤드가 360°회전하며 관찰하므로 편리하고 신속한 측면 관찰이 가능하다(특허 취득).
자동으로 좌,우 및 회전 속도를 제어할 수 있으며 배율과 초점 심도 또한 조절할 수 있다. 실시간 동영상 촬영기능을 제공하고 분할 화면을 이용해 과거 데이터 비교 등 다양한 목적의 이미지 취득이 용이하다.
Tilting 스탠드 사용 시 Tilt 각도 좌, 우 90° 이동 및 Stage 360° 회전이 가능하다.

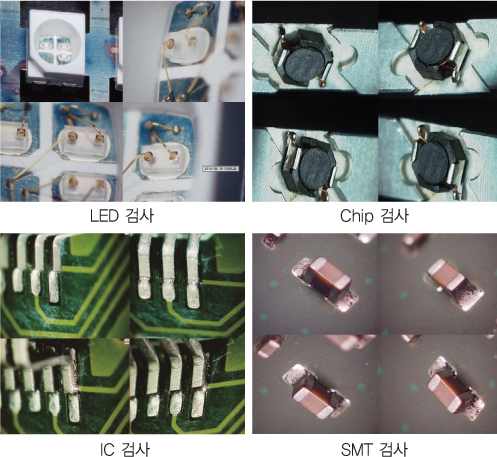

● 회전 관찰 애플리케이션
회전하는 렌즈를 적용할 수 있는 분야는 다음과 같다.

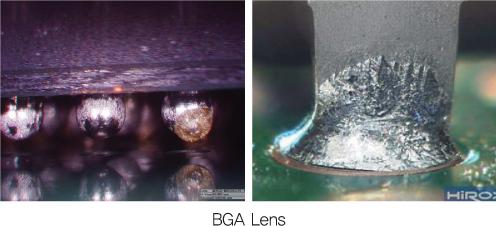

● 유연한 운용이 가능한 렌즈
BGA용으로 개발된 라이트 섬유제의 조명 툴 Flexible 암을 장착, 다이얼 회전으로 관찰 각도를 변경할 수 있다(90도 이상). Flexible 조명 방식을 이용해 임의의 장소에 자유자재로 조명이 가능하고 팁의 좁은 틈새에 미러를 넣어 조명을 입사해 미세한 부분 관찰 또한 가능하다.
헤드부분의 스프링이 충격을 흡수해 기판이나 프리즘 팁의 파손을 방지하며 횡 방향을 보기 위한 프리즘 미러와 라이트 가이드의 역할을 하는 프리즘 팁(0.8mm)을 이용해 극히 얇고, 밀집한 기판 상에서도 밝은 고해상도 관찰이 가능하다.

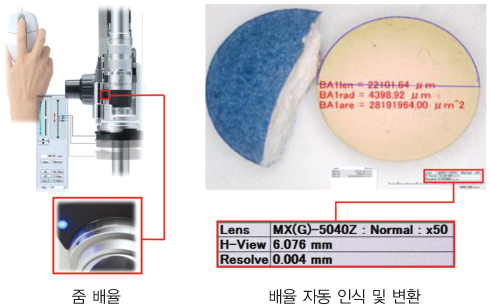

● Auto Calibration
ACS Function은 배율 변화 및 Calibration을 자동으로 기억하고 변환하는 기능이다.
배율에 따른 Calibration을 수동으로 조절하거나 수정하는 불필요한 작업을 최소화함으로써 조작 및 측정 속도를 높였으며 사용자에 따른 오차율 최소화시켰다.

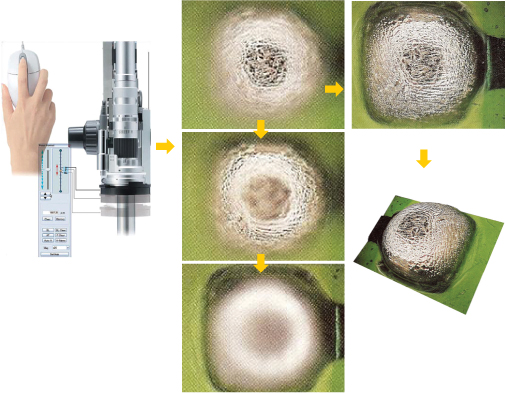

실시간 심도 합성
실시간 심도 합성은 Focus 조절만으로 이미지를 실시간으로 합성해 전체적으로 초점이 맞는 2D 및 3D 이미지를 신속하게 구현하므로 작업 시간을 절약하고 고정밀 이미지를 산출할 수 있다.

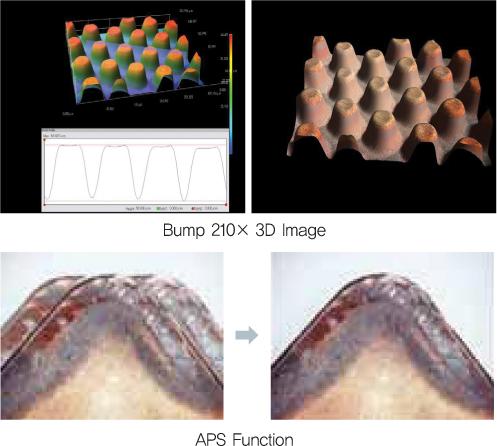

High Resolution 3D
Pulse 당 0.05um의 움직임을 실현하는 고정밀 스테핑모터를 이용해 정확한 데이터를 산출함으로써 오차율 감소 및 고화질 이미지를 달성했다(Z축 분해능).
다양한 3D 분석 시스템(Point Height, Radius, Angle, Volume, Area)을 내포하며 높이 Data를 저장하므로 반복 측정 및 자동검사에 용이하다. 진동이나 미세한 흔들림에 의해 발생하는 초점 잔상을 처리하는 연산 시스템 기능으로 이미지의 왜곡 없이 명확한 2D, 3D 합성 이미지를 실현했다.

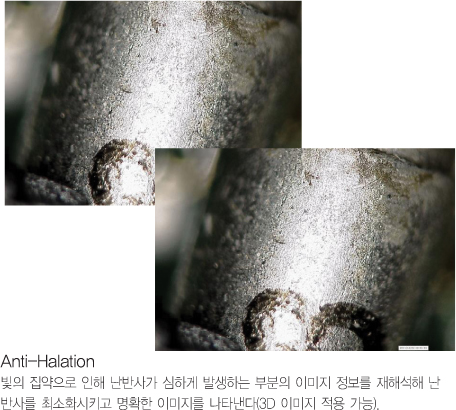

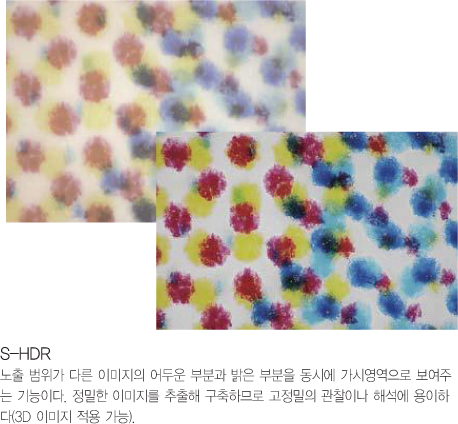

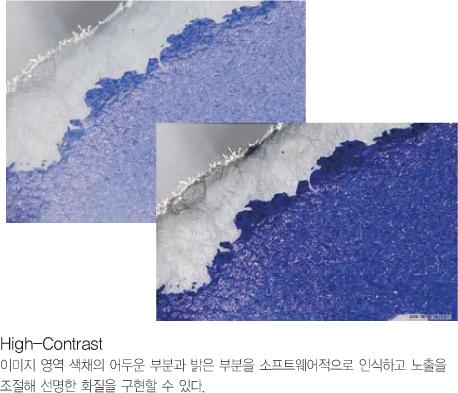

관찰 기술 종류별 특징
출처 | 하이록스 코리아(www.hiroxkorea.co.kr)
