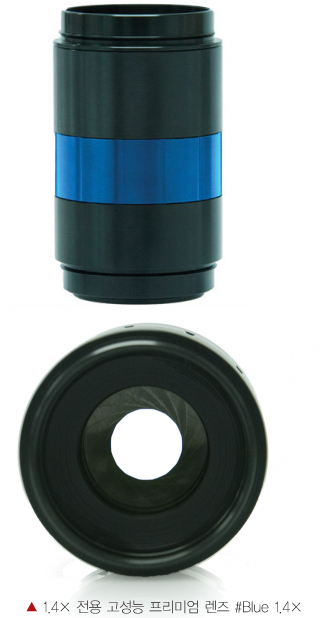

앤비젼, 1.4X 전용 고성능 프리미엄 렌즈

1.32~1.45X 배율대 최고의 해상력

머신비전에서 1.4X는 가장 많이 사용하는 배율 중 하나이지만 전용 렌즈가 없어 대부분의 업체들이 0.7X 렌즈를 뒤집어서 사용했다. 하지만 검사하고자 하는 패턴이 점차 복잡해지고 요구되는 정확도가 더 높아짐에 따라 소위 Retro 렌즈들은 고객들의 필요를 충족시키지 못하게 됐다. 이러한 고민을 해결하고자 비전 솔루션 파트너 앤비젼이 새로운 개념의 1.4X 전용 렌즈를 개발했다.

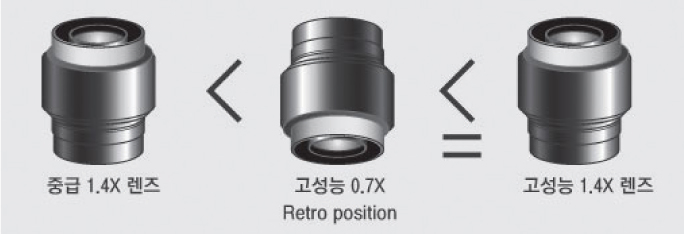

현재 앤비젼에서 출시하는 대부분의 고성능 렌즈들은 Diffraction Limit 근접 설계로 해당 배율에서 최적의 성능을 구현했다. 고성능 렌즈의 Retro Position을 사용하면 해당 배율 중급 렌즈들보다 훨씬 더 높은 해상력을 구현하는 경우도 있었다.

하지만 해당 배율을 뒤집어 Retro Postion으로 사용하면 미세한 공차가 극대화돼 렌즈의 성능에 영향을 미치는 문제점이 발생할 수 있다. 이에 #Blue 1.4X 렌즈는 설계 단계부터 1.4X 배율에 부합하는 Difraction Limit 근접 설계로 개발됐다. 밝은 조리개 값에서도 우수한 Contrast 및 Uniformity를 유지할 수 있게 된 것이다.

F3.7에서도 높은 Contrast 유지 가능

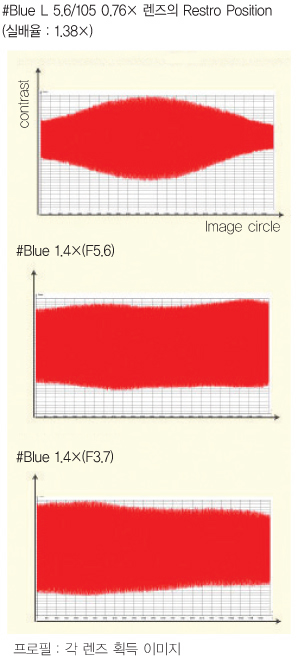

#Blue L 5.6/105 0.76× 렌즈는 Diffraction limit 근접 설계가 적용된 제품이지만, 1.4X 배율로 사용하기 위해 Retro Position으로 사용하면 미세한 공차가 극대화돼 Image Circle 양 끝단에서 Contrast가 무너진다.(첫 번째 프로필 이미지 참조) 그러나 전용 1.4X 배율로 설계된 #Blue 1.4X 렌즈는 동일한 조리개값에서 전체적으로 균일하고 우수한 Contrast 성능을 유지할 뿐만 아니라 최대 개방인 F3.7에서도 F5.6과 버금가는 Uniformity 및 탁월한 Contrast 성능을 지원한다.(두 번째, 세 번째 프로필 이미지 참조) #Blue 1.4X 렌즈는 최대 개방인 F3.7에서도 전체 Image Circle에 걸쳐 높은 Contrast를 유지할 수 있기 때문에 더욱 밝은 Brightness를 통해 시스템 속도를 향상시킬 수 있는 것이다.

동축 조명에도 100% 해상력을 구현하는 Prism Type

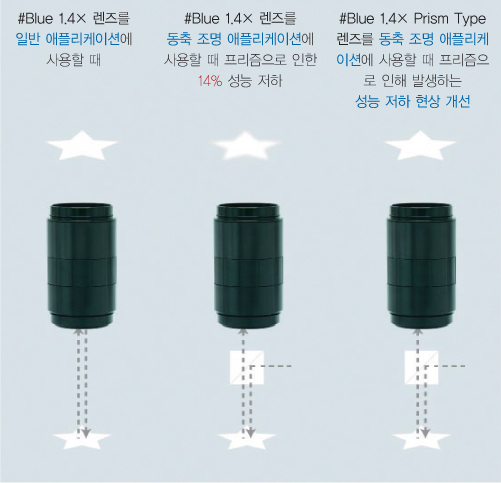

일반 렌즈는 검사 개체와 렌즈 사이에 이물질이 없다는 가정 하에 설계되기 때문에 검사개체와 렌즈 사이에 프리즘이 들어가는 동축 조명의 경우 비점 수차가 발생해 렌즈 성능이 약 14% 정도 저하된다. 하지만 검사 개체와 렌즈 사이에 프리즘을 고려해 설계된 #Blue Prism Type 렌즈는 해상력을 100% 모두 사용할 수 있다.(2014년 상반기 출시예정)

1.3~1.5X 배율대에 최적화된 렌즈 제공

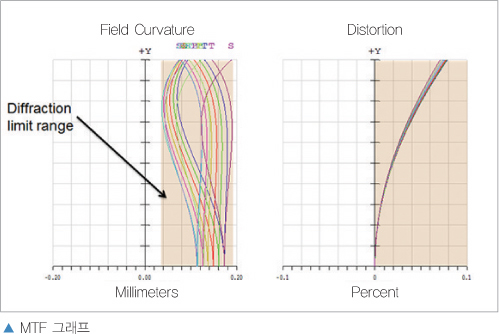

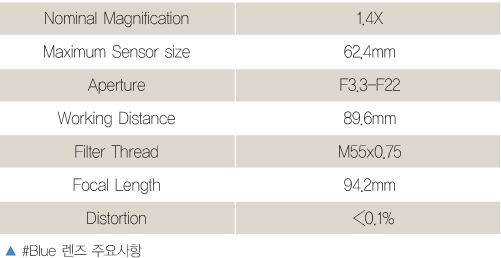

#Blue 1.4X 렌즈는 1.3~1.5X 배율대 사이로 커스터마이징할 수 있다. 이를 통해 1.4X 근접 배율이 필요할 때에도 최고의 해상력을 얻을 수 있다. 에너지 또는 파장이 단일하지 않은 빛(White Light)의 애플리케이션을 위해 설계되고, 90lp/mm (90% FOV)에서 20%의 Contrast에 도달할 수 있도록 설계됐다. 가장 큰 장점으로는 Diffraction Limit 근접 설계로 최대 개방에서도 균일한 성능을 유지한다는 점이다.

앤비젼의 자부심 ‘#Blue’
#Blue 렌즈 시리즈가 출시된 지 4년이 지났다. 앤비젼의 목표가 단지 좋은 렌즈, 괜찮은 렌즈를 만들기 위함이었다면 #Blue 렌즈 시리즈는 세상에서 빛을 보지 못했을 것이다. 시장을 분석하고 고객의 필요에 귀를 기울였기에, 최고의 제품을 만들고자 하는 열정이 있었기에, 더 가혹할 수밖에 없었다.

#Blue 1.4X 렌즈는 앤비젼과 협력사 에드몬드 옵틱스가 공동 개발한 제품으로 현재 앤비젼에서 제공하고 있다.

자료제공 | 앤비젼(www.envision.co.kr)
