최적의 이미지를 구현하기 위한 조명선택 시 고려사항

성공적인 자동검사 공정을 설계하고 구현하는 첫 번째 단계는 적절한 조명을 선택하는 것이다. 신뢰할 수 있는 결과를 제공하려면 일관성 있는 콘트라스트 레벨이 필요하며 이는 일반적으로 20% 정도의 명암이다. 이런 조건으로 일관되게 우수한 검사를 수행하기 위해 조명의 선택이 중요하다. 비전 애플리케이션 솔루션을 고려할 때 조명은 중추적인 부분으로 효율적인 시스템 구성을 위한 잠재적 요소인 것이다.

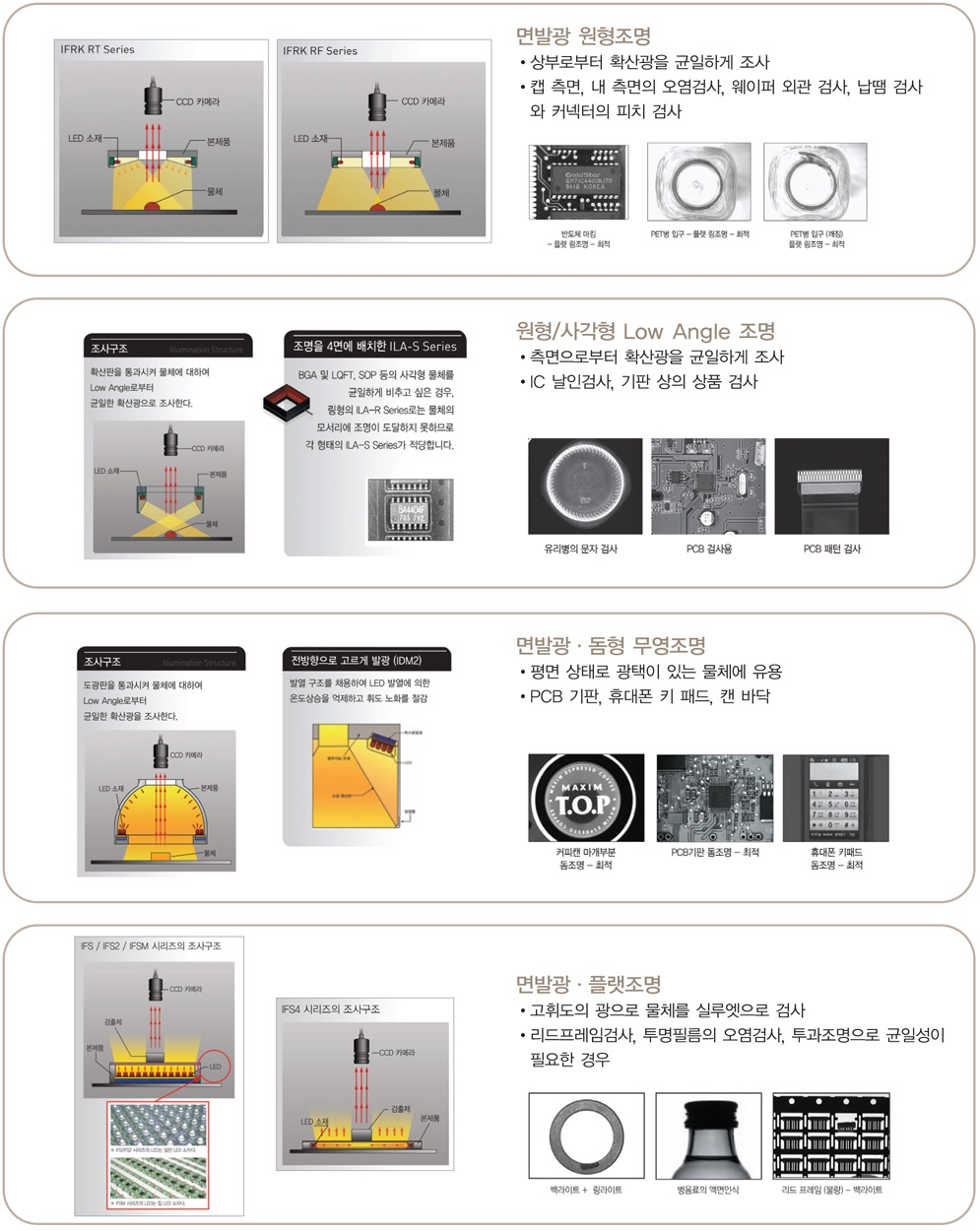

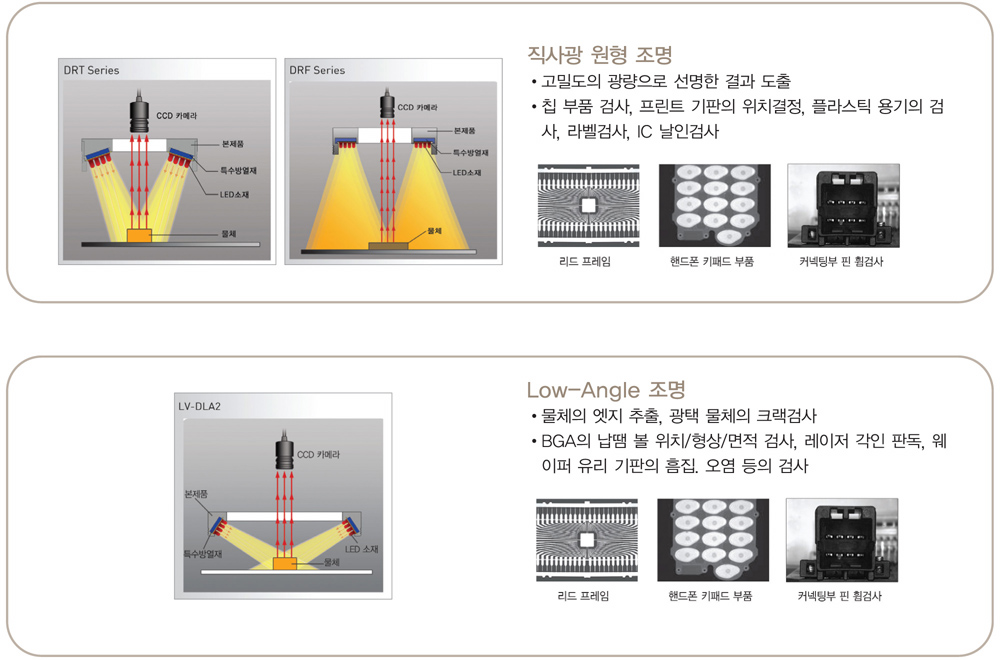

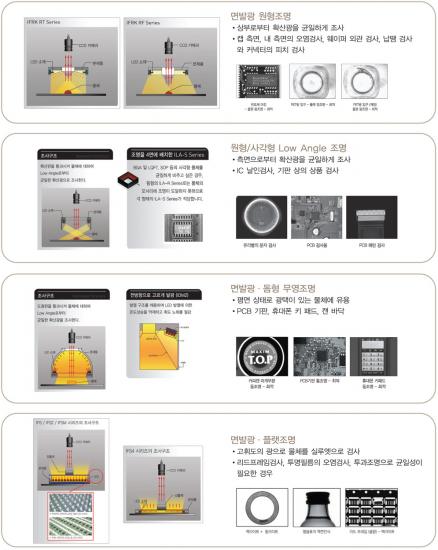

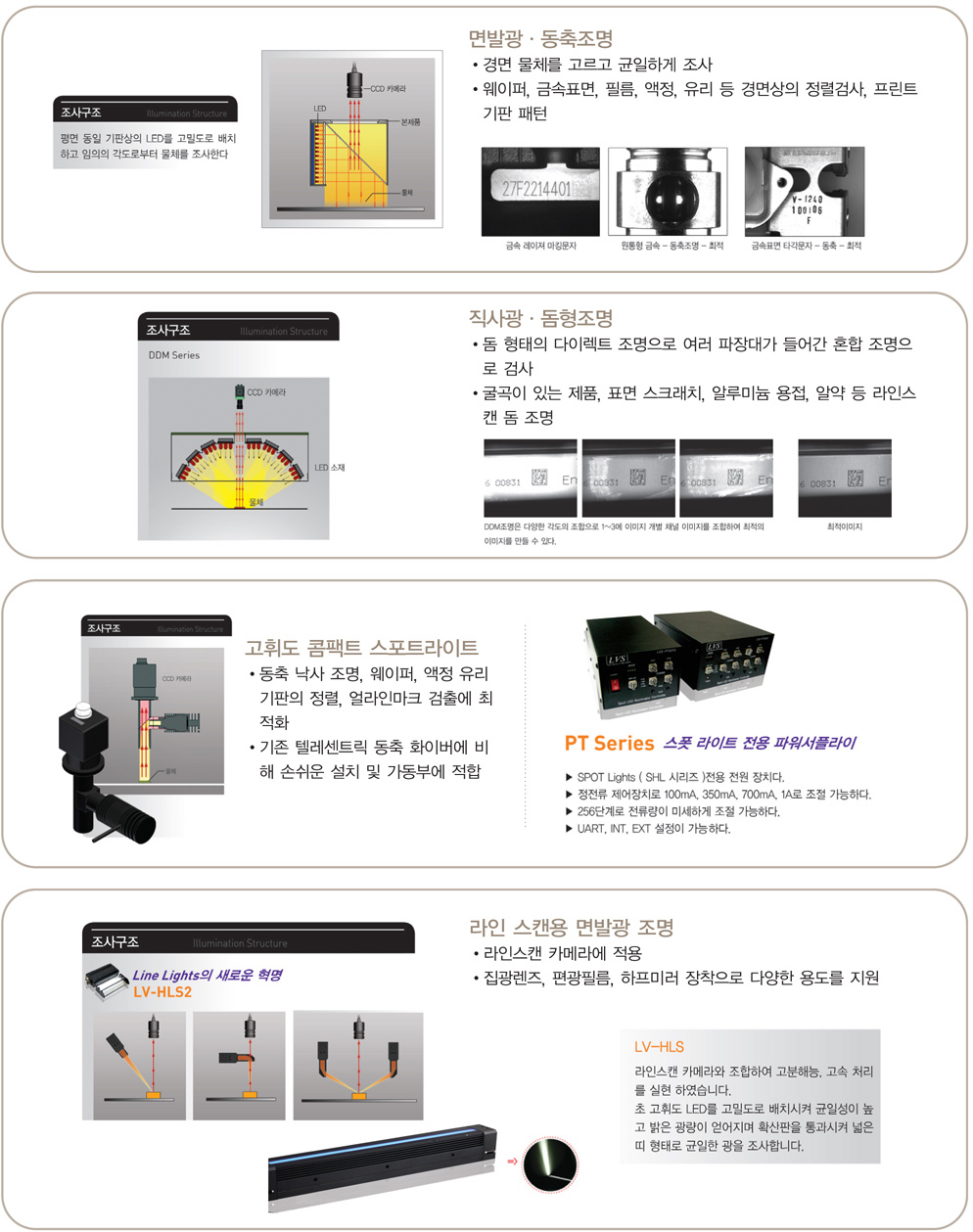

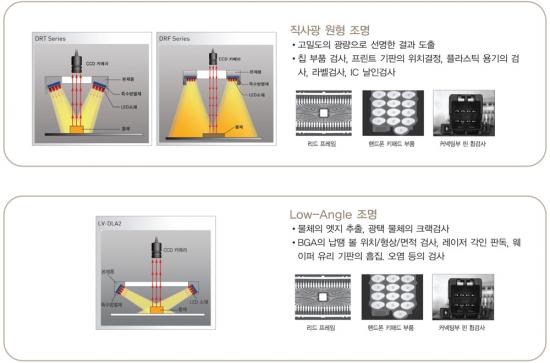

조명 방식 및 형태

비전 애플리케이션은 특정 빛과 형상, 카메라, 샘플, 빛의 상대적인 위치에 따라 기능이 달라진다. 일반적인 조명 방식은 아래와 같이 구성된다. 각 조명 기법은 특정 목적을 가지고 있지만 이를 넘어서 다양한 애플리케이션의 범위에 적용이 가능하다. 예를 들어, 직접 빛을 제공하는 스포트 라이트는 본래의 용도 외에도 각도를 다르게 배치하여 어두운 전계 효과를 만들 수 있다. 일부 애플리케이션에 경우 최상의 결과는 이와 같이 여러 빛의 유형을 결합하여 달성된다.

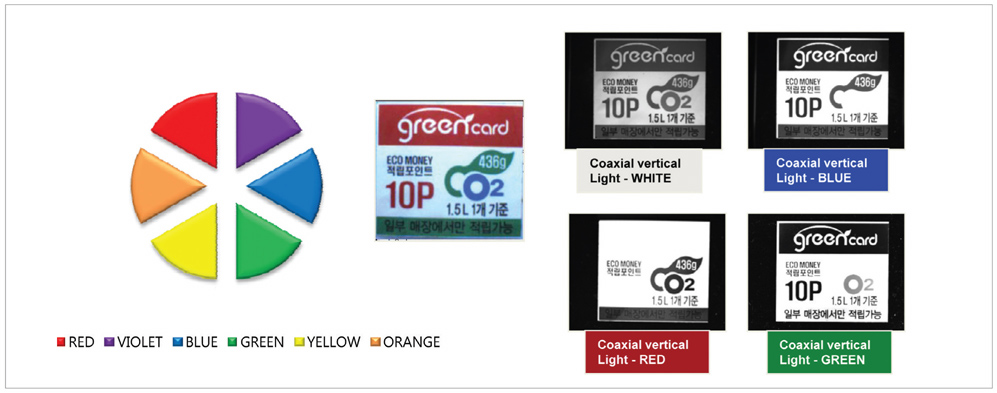

조명 색상 선정

빛 유형을 선택한 후 검사 결과를 최적화하기 위해 몇 가지 선택 사항이 있다. 이는 색상 선택 시 중요한 두 가지 요소로 검사 대상 색상과 CCD 감도다. 일반적으로 컬러 CCD는 주로 흰색 조명을 필요로 하고 흑백 검사는 대비를 증가시키기 위해 다양한 색상 실험이 요구된다.
광 효율은 대체로 특정 파장 CCD 감도에 의해 결정된다. 620~700㎚ 사이의 피크 리셉션 CCD는 470㎚의 파란색 광원보다 660㎚ 적색 빛에서 더 많은 출력을 등록한다. 대립되는 색을 사용하여 콘트라스트를 만들고 유사한 색상을 사용하여 콘트라스트를 감소시킬 수 있다.

●여러 가지 색상을 가지는 제품의 경우 조명색상에 따라 색상에 따른 반사, 흡수의 차이로 이미지 차이를 볼 수 있다.
●조명색과 동일한 색상은 반사하여 백색으로 보이고 백색 조명의 경우는 농담차로 보인다.

색상 혼합

여러 색상이나 RGB를 사용하면 표준 흑백, 백색 스펙트럼의 빛보다 몇 가지 장점을 더 제공할 수 있다. RGB에 각각 색을 조절하여 반사에 비해 상대적으로 색상 흡수에 따른 명암을 수정할 수 있는 것이다. 또한 RGB 각색을 동일한 강도로 설정하여 일반 백색 LED 제품의 강도에 2배 더 높은 백색광을 생성할 수도 있다.
적외선은 조명에서 자주 옵션으로 간과되지만 색상의 차이를 중화하기 위해 사용될 수 있고, 투과율이 좋아 특히 플라스틱 검사에 유용하게 쓰인다.
