일본이 힘을 합쳤다! 인터페이스 개발위원회 발족

HOTARU로 새로운 광 인터페이스 시대 열어

일본 제조 메이커들이 참여하여 일본 본유의 장인정신을 토대로 인터페이스 개발위원회를 만들었다. 이들이 개발한 HOTARU 광 인터페이스는 지난 해 12월 4일 일본 요코하마의 국제화상기기전 2013 전시회에서 소개됐다. 새로운 광 인터페이스의 개발 소식을 알리며 새 시대를 열 신개념 인터페이스, HOTARU에 대해 해부해 보자.

HOTARU 인터페이스 개요
HOTARU는 반닷불이란 뜻으로 이 야행성 곤충은 발광과 비행 리듬으로 개체끼리 소통을 하고 있다는 것에 착안하여 이름을 정했다. 일본의 제조업체들이 소통해 개발한 광 인터페이스가 일본의 목소리를 내주어 모노즈쿠리(장인정신)를 연상시키도록 하겠다는 의도로 HOTARU를 만든 것이다.

호타루 인터페이스 개발위원회 참가기업
Dule, AVALDATA, ALTIMA, 岡野電線, 沖電線, CarinaSYSTEM, GRAPHIN, STAC, Daitodenso, TDK, HIROSE電機, PRIMETECH, Microtechnica, Lattice Semiconductor합동회사

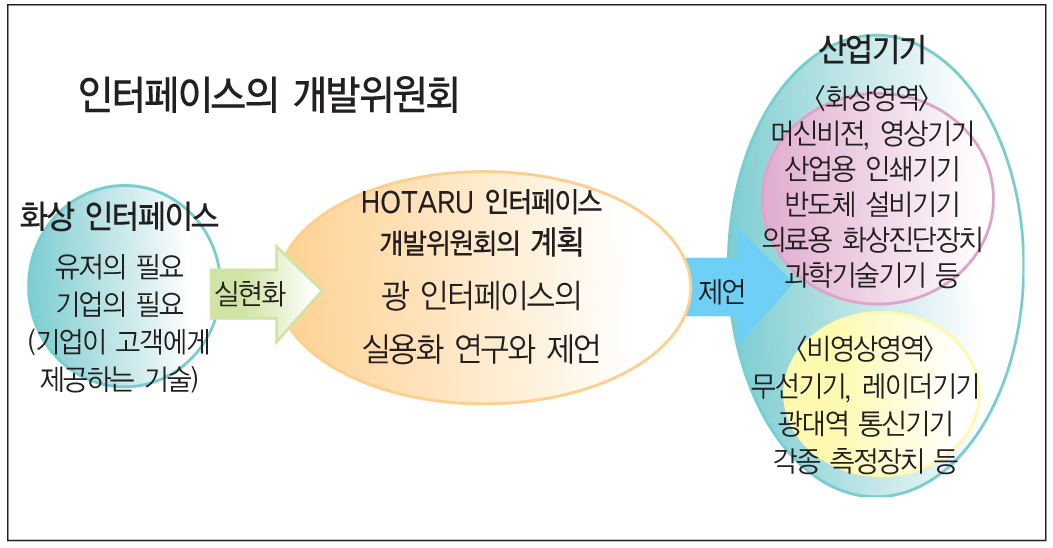

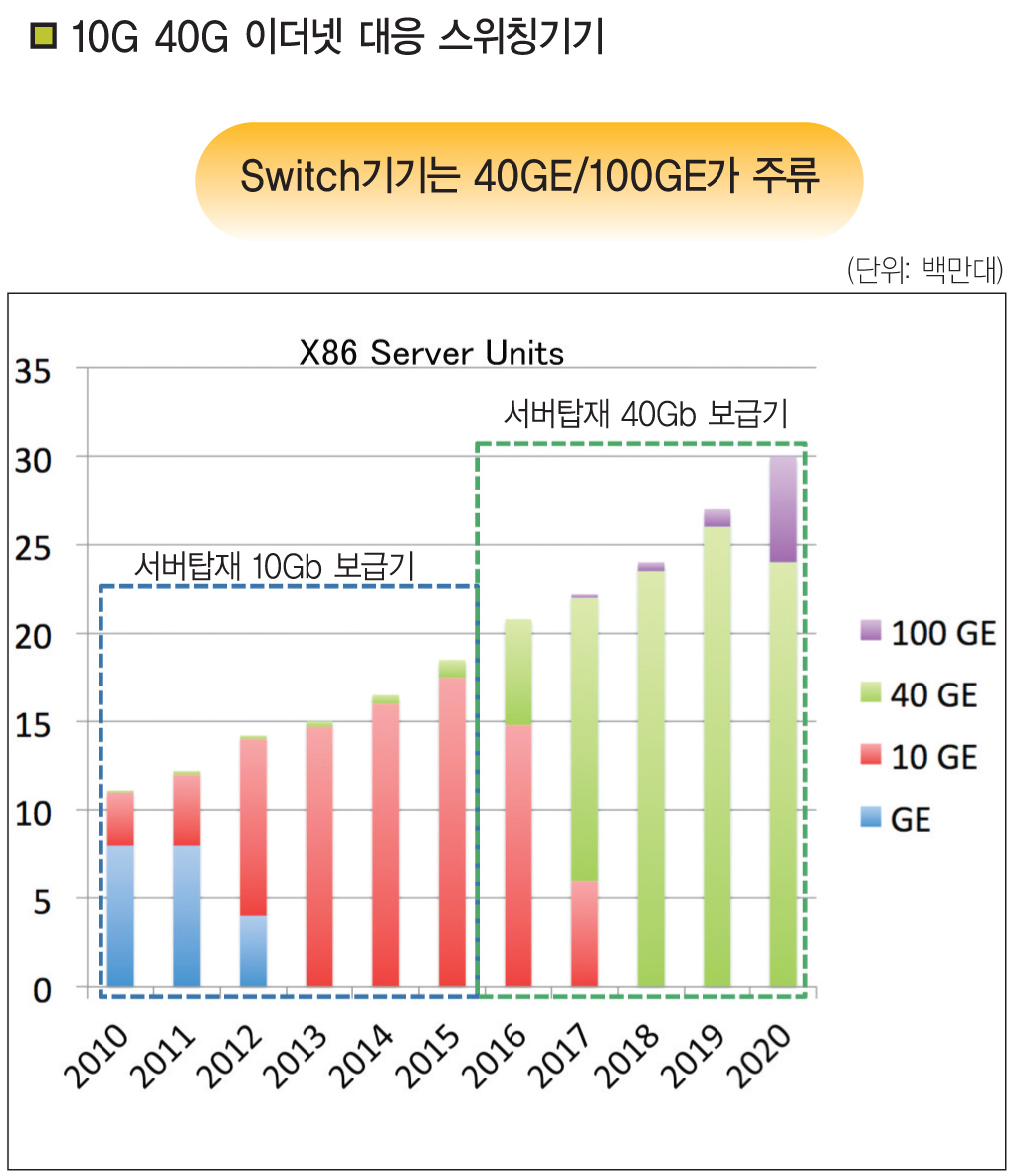

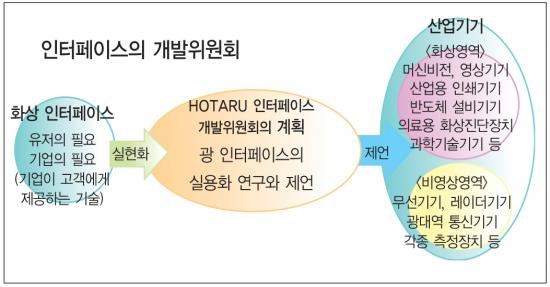

호타루 인터페이스의 개발 컨셉
● 머신비전뿐만 아닌 기업 전반에 사용 가능한 인터페이스

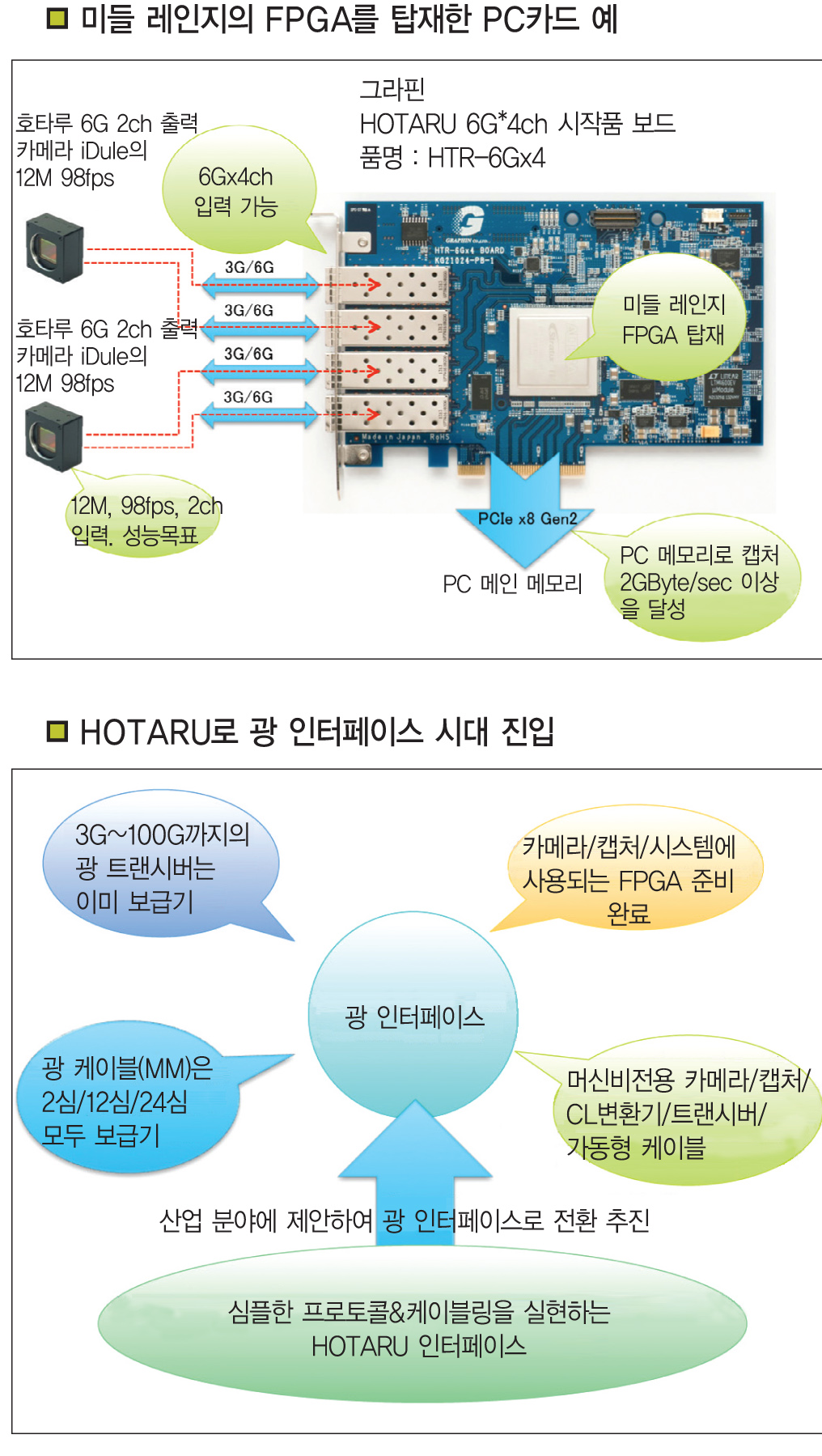

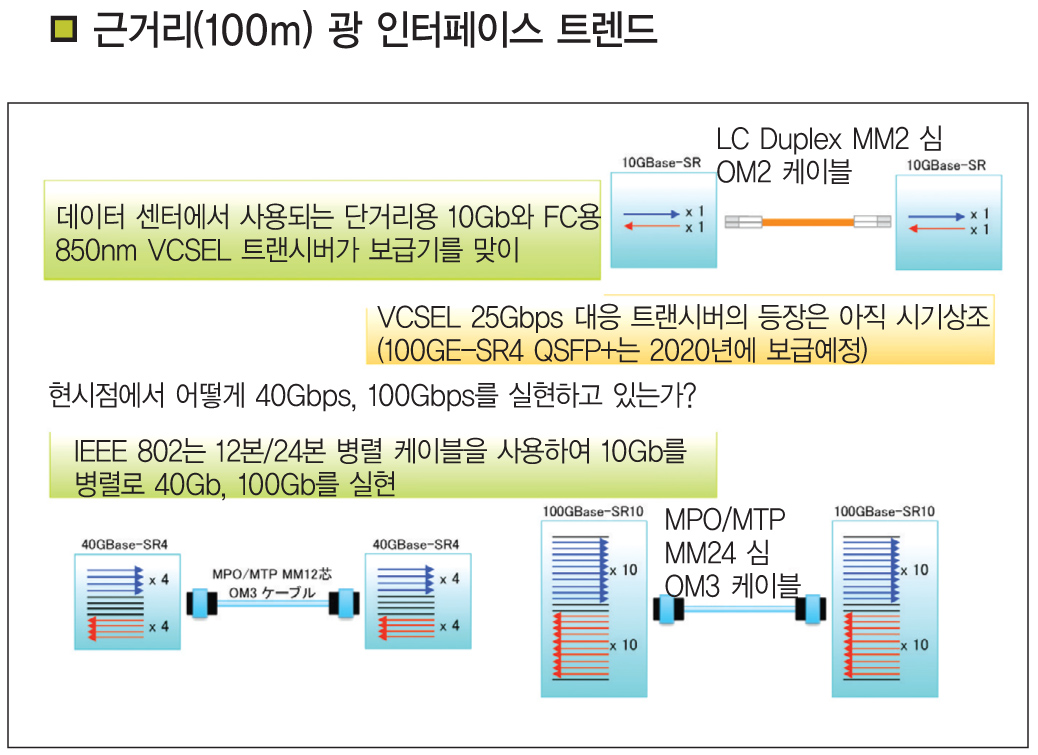

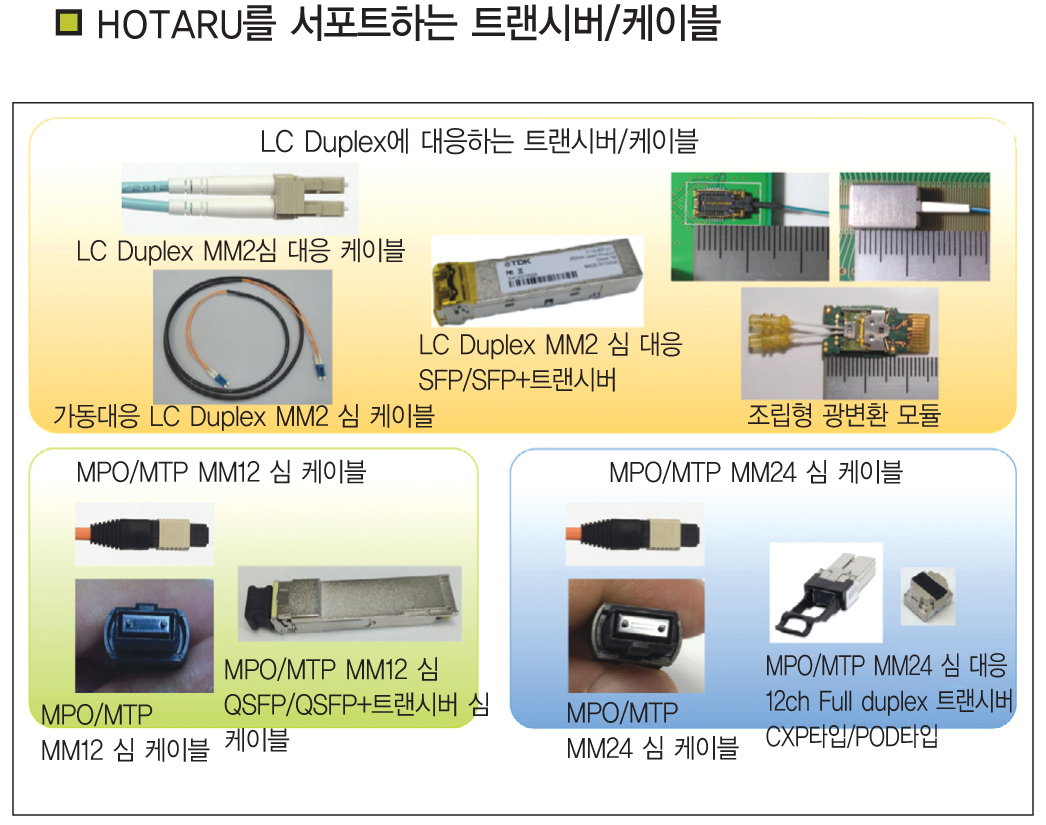

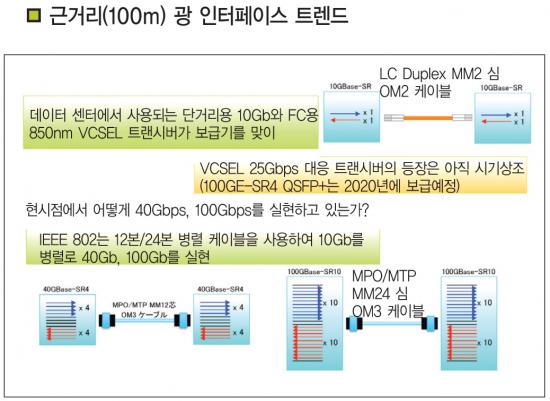

● 100m 전송을 고속/소형/경량의 광 인터페이스로 실현 가능
● PtoP 접속, 카메라간 접속 가능

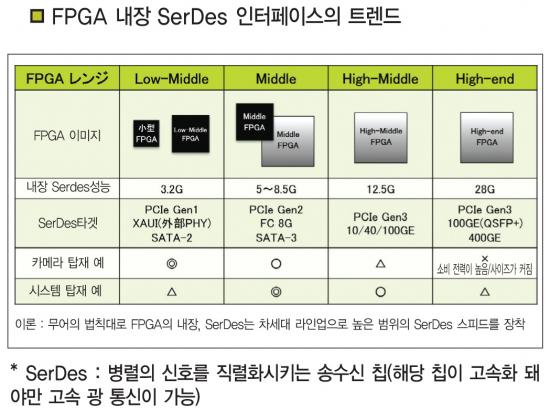

● 구체적인 고성능 라인업(100GB까지 로드맵 보유）

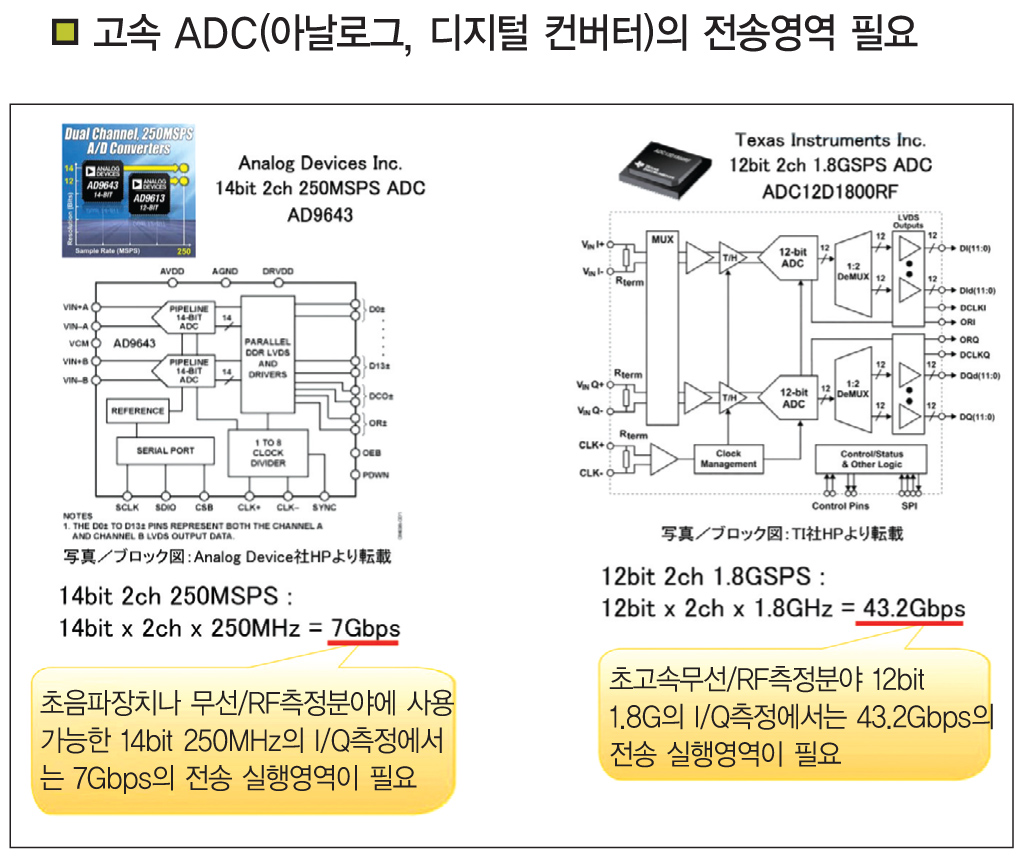

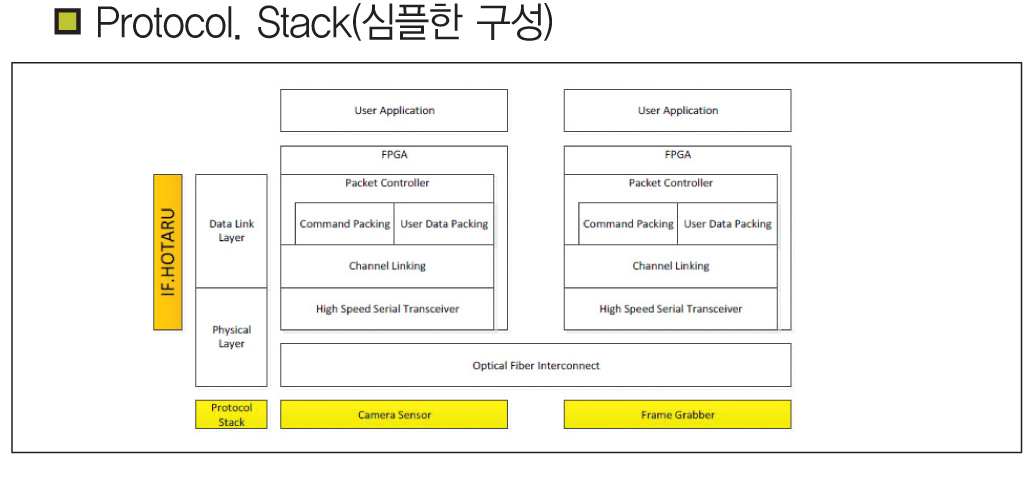

● 심플한 통신구조(프로토콜/케이블 구성 등)

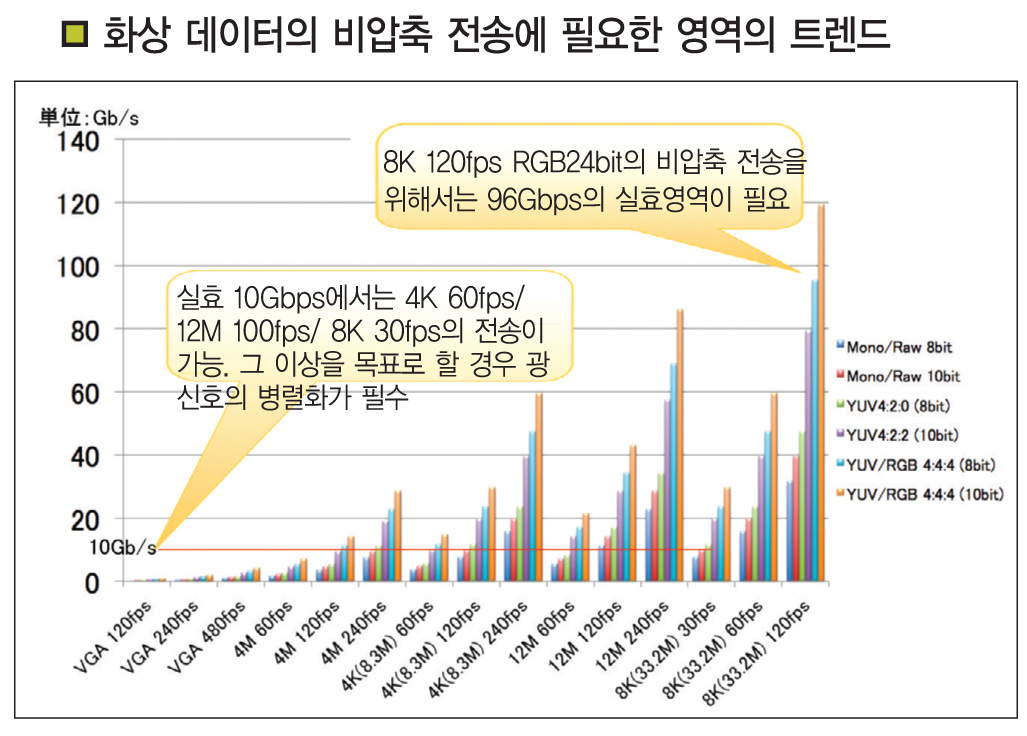

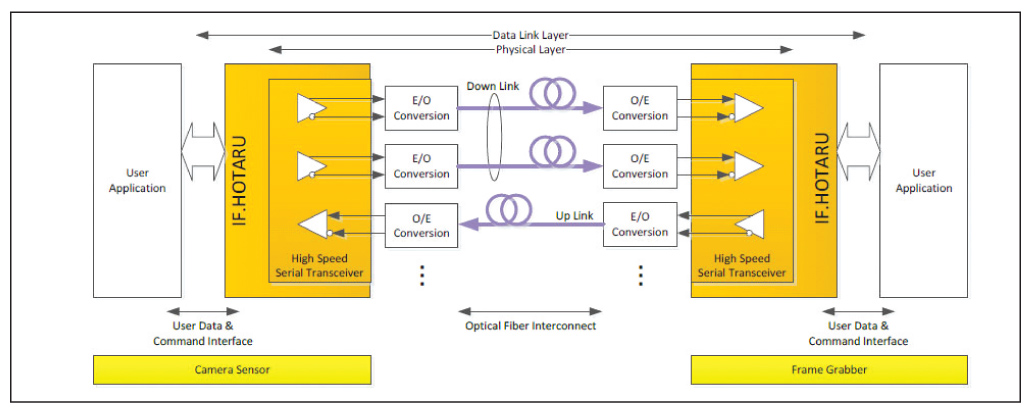

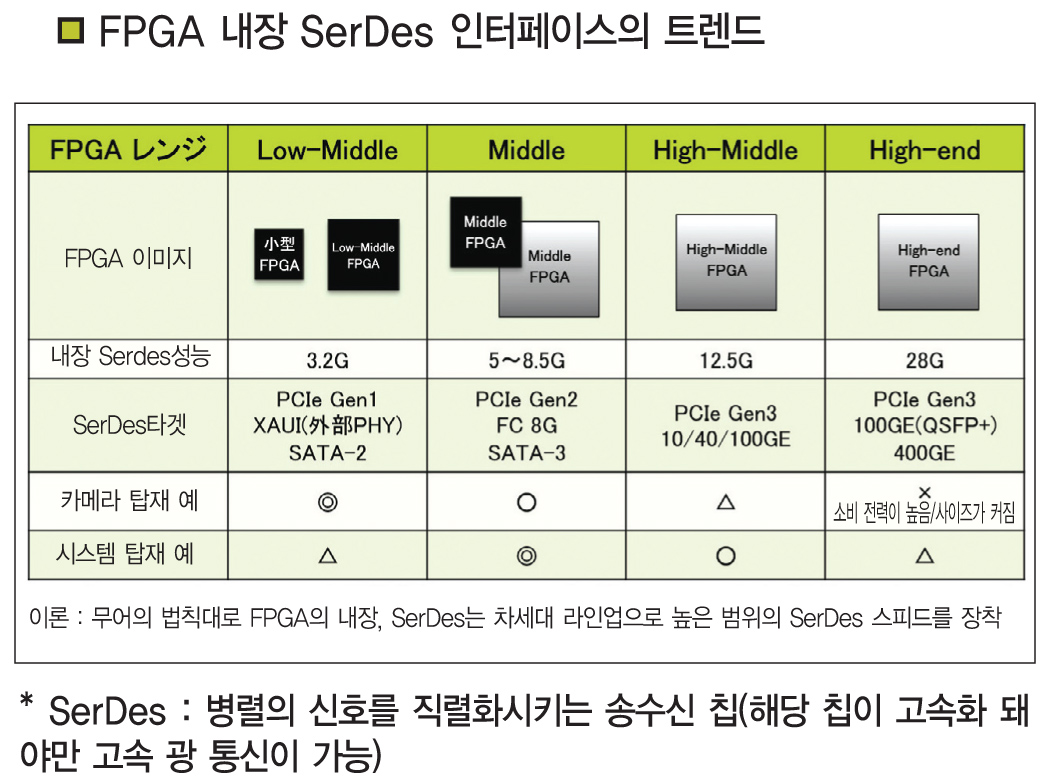

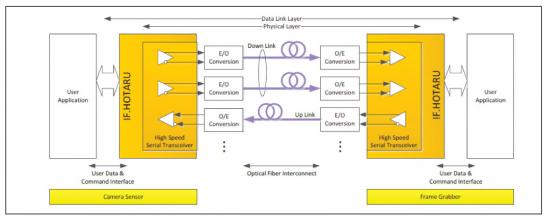

블록 다이어그램
유저 데이터와 커맨드 신호가 같은 광 케이블 상에서 전송이 가능하며 Down Link와 Up Link의 광 케이블 수(LANE 수)는 비대칭의 구성이 가능

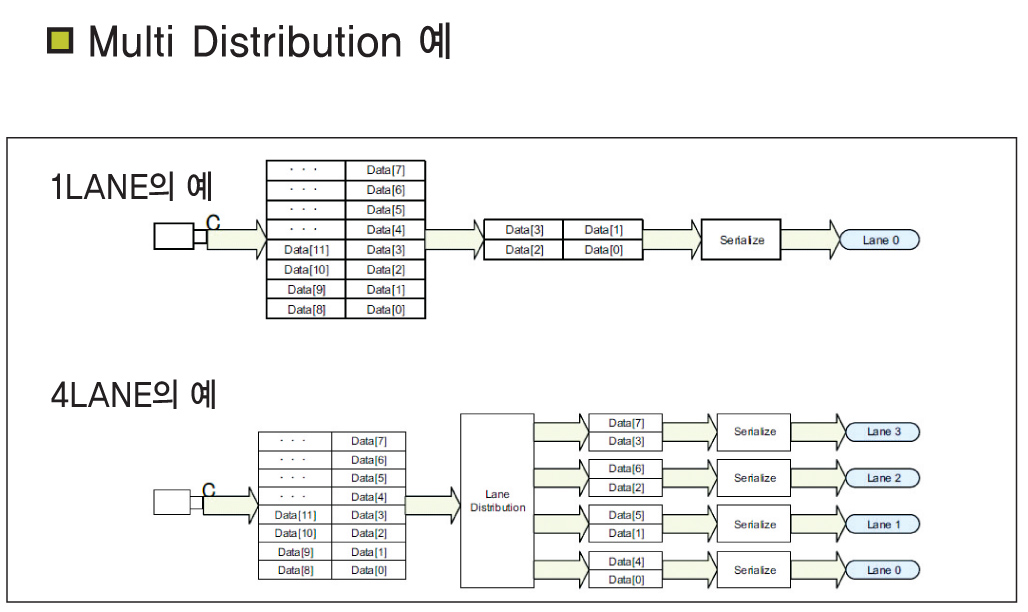

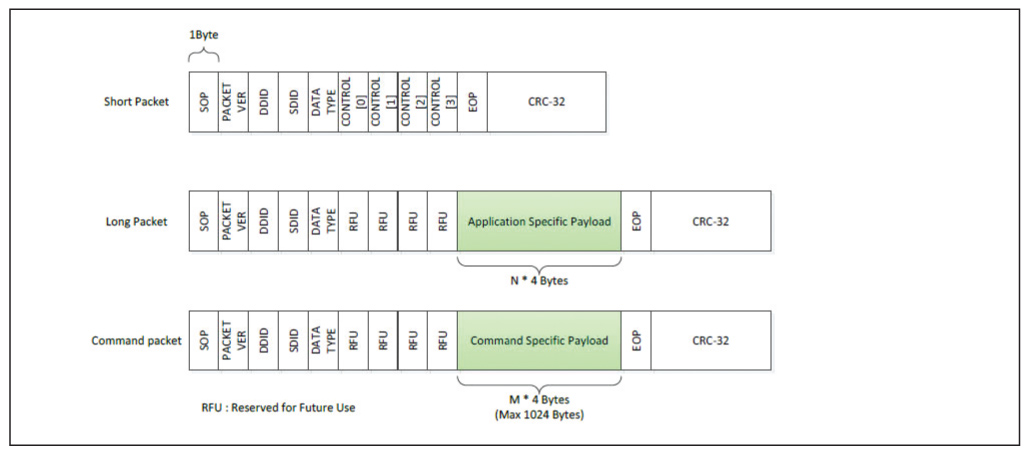

패킷포맷의 예
Short Packet : 화상 프레임이나 화상 라인의 선두/후미의 타이밍, 카메라 센서의 트리거 신호 등
● Long Packet : Data(영상 등)의 전송
● Command Packet : UART/커맨드 신호의 전송
● SOP : Start Of Packet
● EOP : End Of Packet
● PACKET VER : Packet Version
● DDID : Destination Device ID
● SDID : Source Device ID
● RFU : Reserved for Future Use
● CRC-32 : Cyclic Redundancy Check

 HOTARU의 응용 예

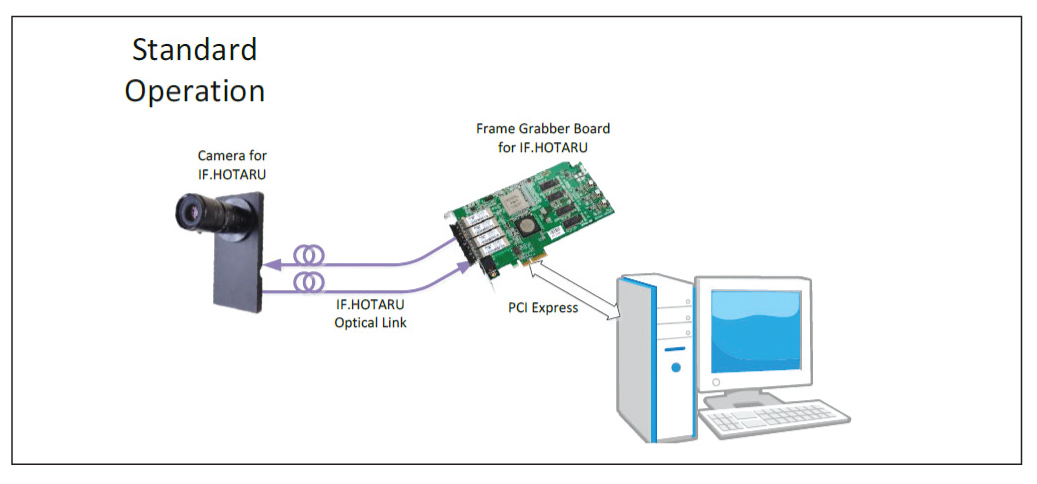

● 표준 구성 예

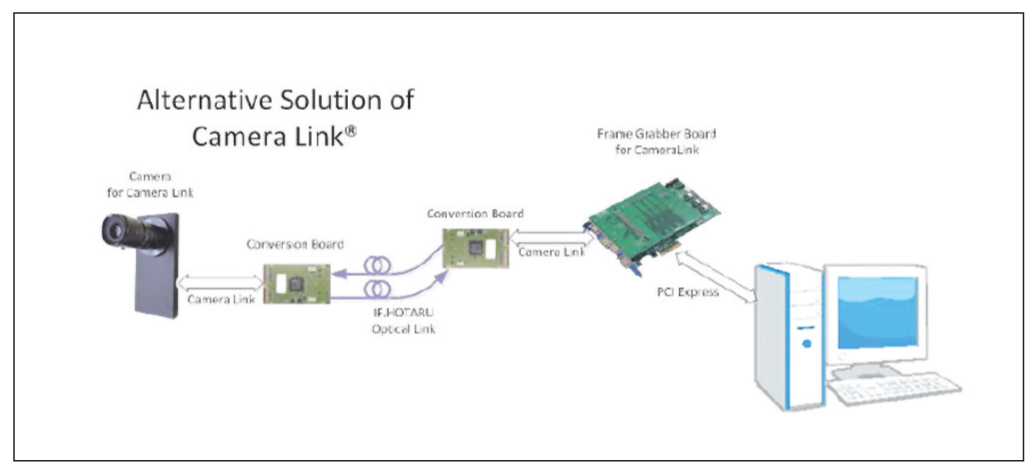

● 변환 예

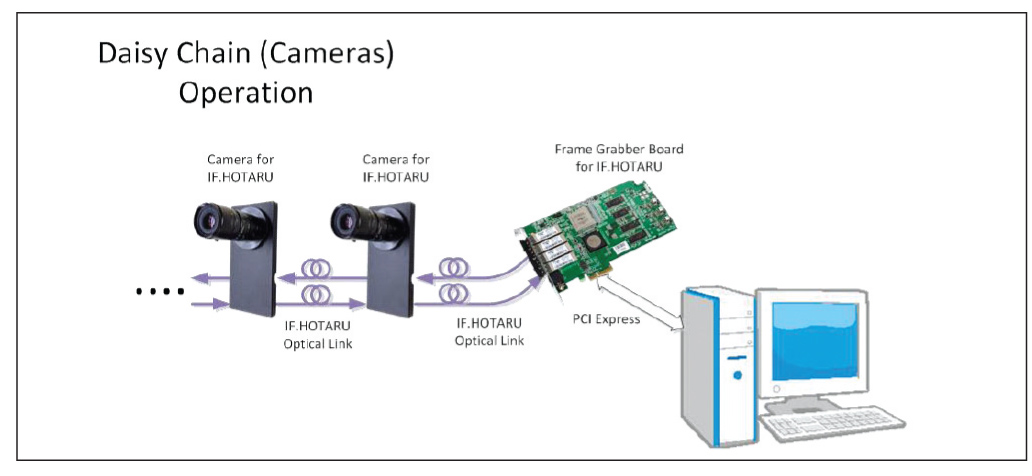

● 카메라 측 Daisy Chain 예

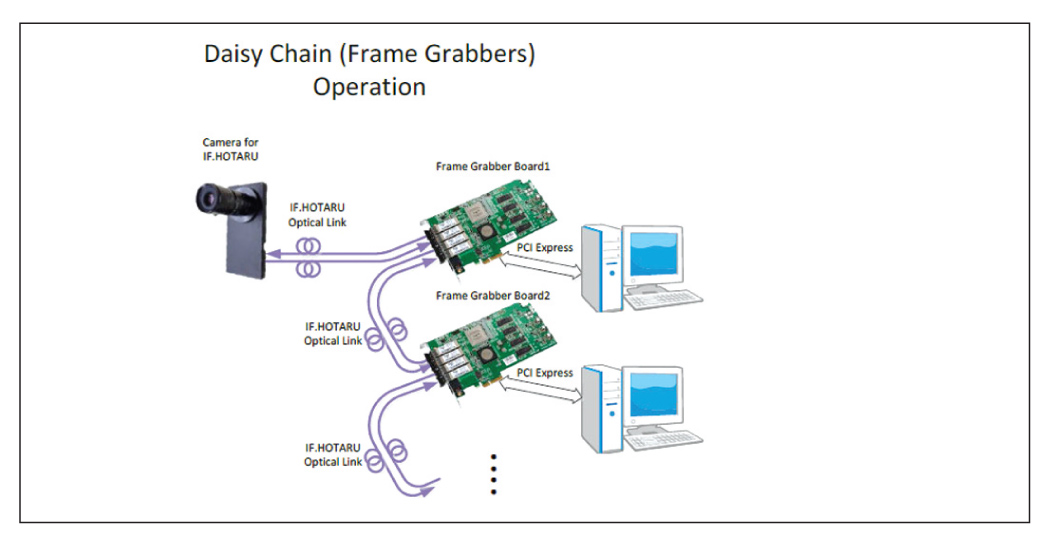

● FG(Frame Grabber) 측 Daisy Chain 예

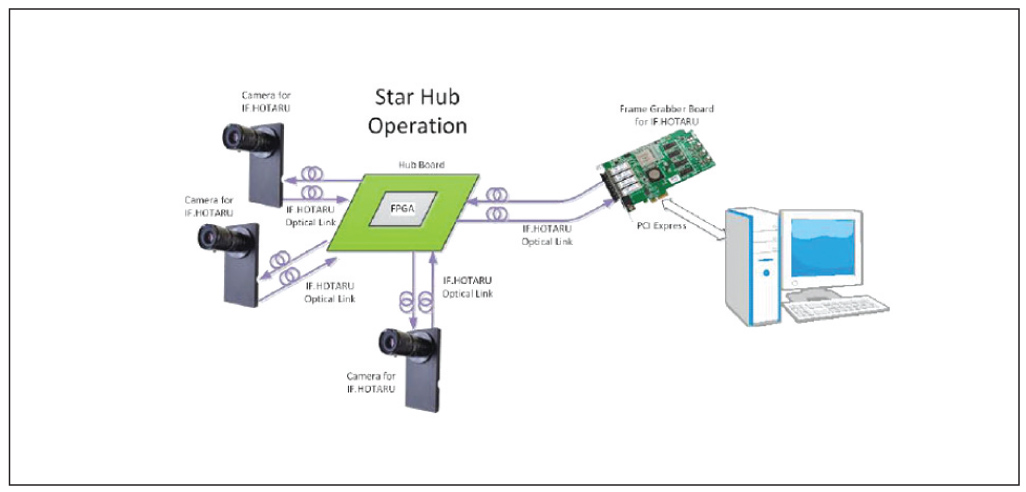

● STAR 접속 예

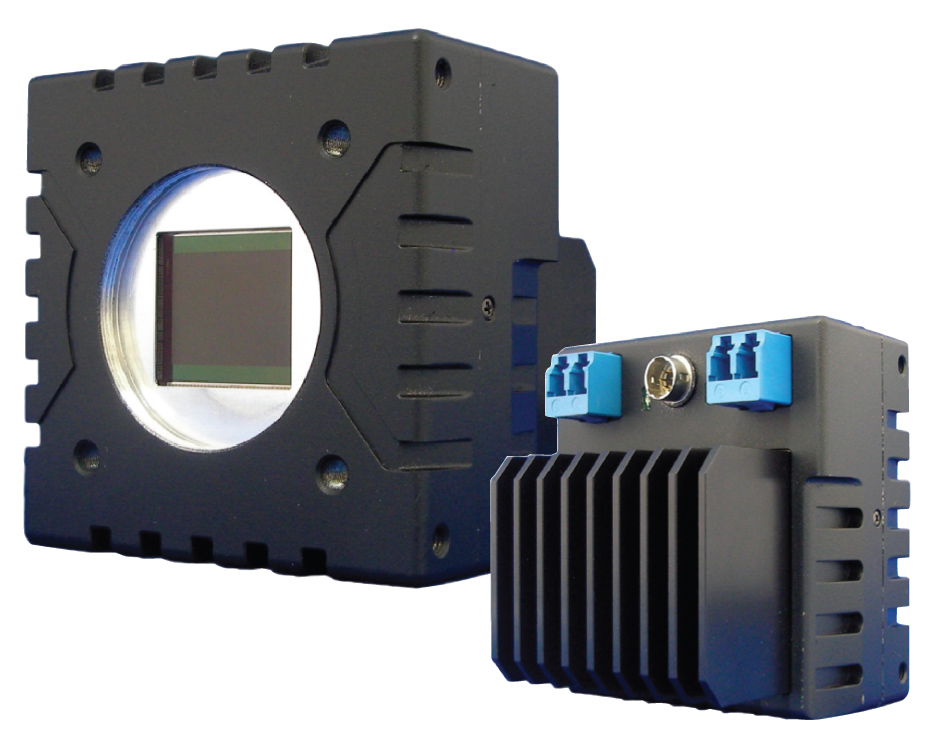

 Optical Interface IF.HOTARU Series

● CMOS with Global Shutter Camera
● IF. Hotaru Interface(Optical)
● Long Cable Distance(100m)
● 1200만 화소->98fps(6.25G/2LANE)
● 4Kx2K->120fps(6.25G/2LANE)
● 600만 화소->160fps(6.25G/2LANE)
● VGA->480fps(3.125G/1LANE)
